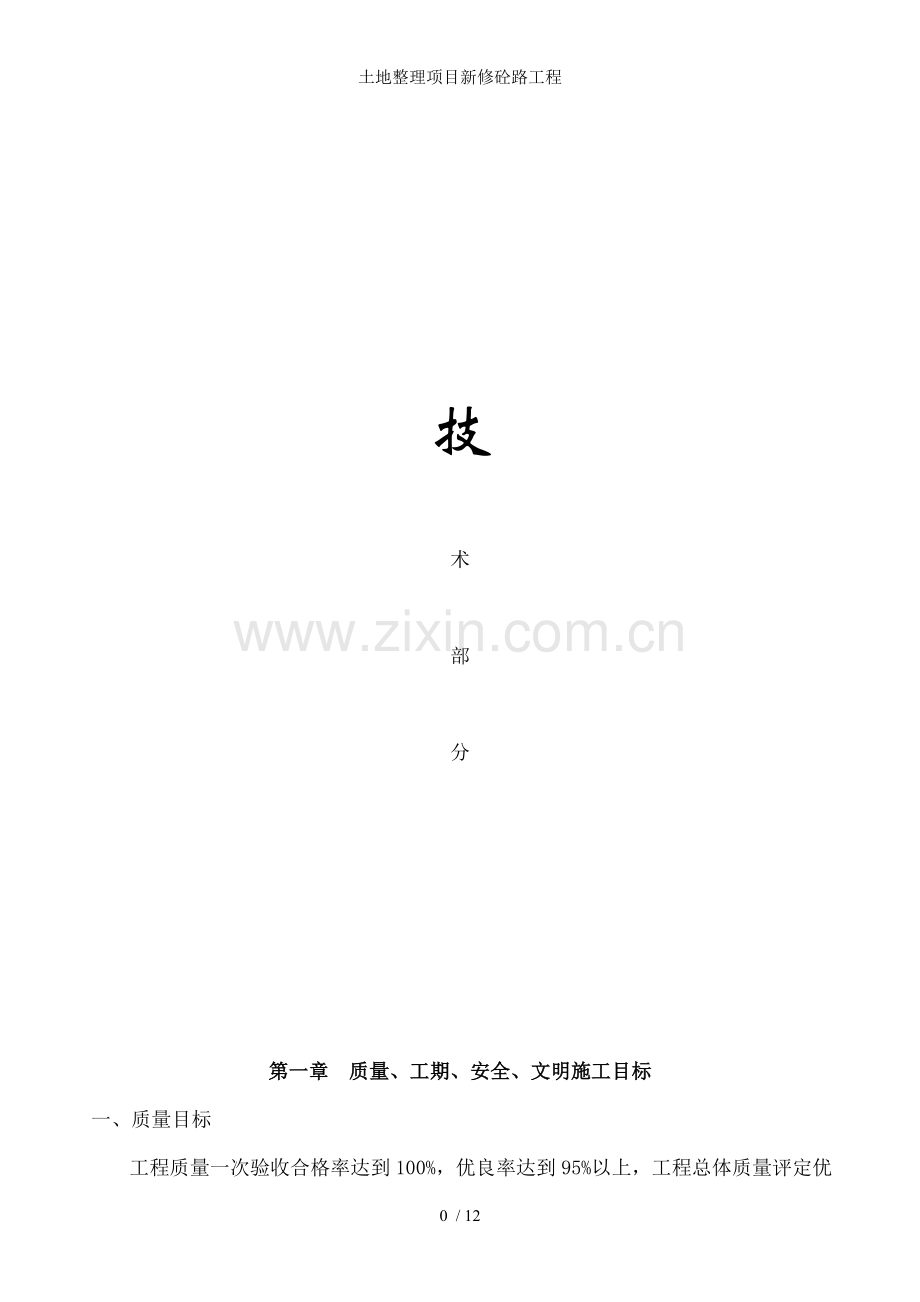

土地整理项目新修砼路工程

技

术

部

分

第一章 质量、工期、安全、文明施工目标
一、质量目标
工程质量一次验收合格率达到100%，优良率达到95%以上，工程总体质量评定优良，并达到本招标文件中验收标准要求。
二、质量方针 周密施工、提高质量、确保创出精品工程
强化管理、优质服务、确保达到顾客满意
三、质量管理依据
(1)工程施工验收规范；
(2)国家建筑安装质量检验评定标准；
(3)国家、省、市有关现行技术标准和规定；
(4)符合规定的设计文件；
(5)ISO9001中的《质量手册》和《控制程序文件》。
四、工期目标
计划2009年8月15日开工，2009年10月21日前完成本工程全部施工任务，总工期目标为68日历天，比预计工期提前十天竣工。
五、安全目标
安全生产，杜绝任何事故发生。
六、文明现场目标
严格遵守济南市环卫部门有关规定，坚持文明施工、规范作业，始终保持良好的施工环境和施工秩序，确保济南市“安全生产文明施工优秀工地”争创省级“安全文明优良工地”！

第二章 工程概况与现场施工平面布置图
一、工程概况：
1、位置：**************
2、工程内容：
标段
工程内容
一个标段
*************
二、工程质量要求：符合国家与地方相应施工规范的合格工程。
三、工期：68日历天，比预计工期提前十天竣工。
四、现场施工平面布置图（附图）

第三章 工程施工方案、主要施工方法与主要管理措施
一、总体施工方案
（一）工程目标
１、质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求与现行规范标准组织施工，工程一次验收合格率达到100%。观感质量得分为99.999分以上，工程质量为合格工程。
２、安全目标：
(1)无人身伤亡事故；
(2)无交通事故；
(3)无火灾事故。
３、工期目标：本工程工期为68日历天，比预计工期提前十天竣工。
4、现场管理目标：按照济南市安全文明工地的标准进行施工。
二、 施工安排
（1）组织劳力，设备机具进场：根据工程劳力需用量随时组织劳力进场，按周安排劳动力计划，各工种按计划劳力随时组织劳力进场，与时提出数量加工单，派专人落实货源和供货日期，与时组织进场。
（2）落实技术资料：开工前各专业熟悉项目施工图纸、施区说明与施工规范，将需变动或未落实的设计资料尽快落实解决，加快订货和组织施工。
（3）质量目标：确保合格工程。为确保工程质量目标的实现，将防止工程质量通病的措施落实于施工过程中，工程各关键部位严格按照质量通病防治措施要求，严格控制每一个施工环节，将工程易出现的质量通病消除在萌芽之中。
（4）本工程根据实际情况合理安排施工工序，各工序之间组织流水施工。以路面工程为主，其它工程穿插进行。
（5）编制工程详细的施工组织设计，组织成立工程施工指挥部与项目部，统一行使指挥、调度、协调职能，督促、检查各施工工序的各项工作。
三、主要施工方法
本工程工作量大、质量要求高，因此需周密制定施工方案，采用全线展开，半幅施工，流水作业，按照先基层后面层的原则施工。
提前进入现场，安装机械设备，保证混凝土拌制材料、稳定土拌和工作正常进行。
在施工全过程中控制工程工期、质量、严格按招标文件规定的技术规范施工，工程达到合格等级的标准。
按以上原则进入现场后，根据各部位的特点制定具体的作业方法，技术措施，充分利用人力，物力资源，确保工期质量满足业主要求。
主要施工机械选择：该工程施工时设2台挖掘机，2台20T以上压路机，2台平地机，2台拌和机，2台4.5KW、3.5KV砼摊铺机，10台蛙式打夯机，6台500型砼搅拌机(施用0.4m3以上的自动投料拌和机),单棒2.2KW插入砼路排振机，振动棒一般间距为50cm，最外侧振动棒与砼路边间距小于15cm，
为了有效测控本工程标高、轴线，便于施工过程全方位施工管理，全面推广与应用“四新”技术，采用激光经纬仪，专业人员对该工程的路基的标高、轴线进行全面测控。，
采用机械打夯和人工辅助打夯的方法进行施工。
路面施工时根据平面组合形式，合理划分施工工序，各工序工种流水施工。
四、主要施工管理和技术措施
1、质量控制：该工程在质量上要求确保合格，在使用功能上，要确保符合设计达到的功能要求，并达到用户满意，因此，增加了质量控制难度，施工中要对质量控制和技术管理给予高度的重视，确保质量目标的顺利实现。
2、安全与文明施工：无论是从业主要求，还是从提高自身的管理水平而言，都必须搞好安全与文明施工。
3、成立工程项目经理部；并选派素质好、创优能力强的劳务队伍承担本工程；调入装备优良的施工机械设备，采用先进的施工工艺，确保该工程的工期、质量与安全文明施工目标实现。
4、强化项目管理，推行项目法施工，实行项目经理负责制、做到全面计划，统一组织、协调劳动力调配。
5、编制切实可行的工程总进度网络计划，并做好相应的日、周施工作业计划，使生产上、下协调，长、短计划衔接。坚持日平衡、周调度，狠抓形象进度的完成，保证进度实施。
6、根据气候情况编制切实可行的季节性施工技术措施，最大限度地减少因气候因素造成的停工。
7、加强施工生产调度，合理组织分配段流水施工，立体交叉作业，充分利用作业面，切实安排好工序之间的穿插施工。
8、使用先进的机具，加快施工进度。同时加强施工机具的管理，保证机具运转良好，充分发挥其效能，确保施工正常进行。
9、协调好管理层与劳务作业层的关系，制订严明奖罚措施，充分调动各方面的积极性，最大限度的提高劳动生产率。密切搞好与建设单位的关系，在工作中互相理解、互相支持，为本工程按期优质完成共同努力。
五、主要部分、分项施工工艺、方法
（一） 准备工作
一、恢复定线：按照建设单位与监理部门提供的测试资料和控制点桩，恢复定线，校核资料，设置施工水准点，施工控制点，保护标志，对施工有碍的标志移出保存，在测量中一经发现与时报告监理和业主，确保控制点的准确性。
二、恢复定线成果送交监理工程师审核后，据此放样，确定路基中心桩与基底脚桩。
三、设置项目部实验室，负责材料的质量检验，重点负责配合比试验对施工中质量的检测，与时提供有关检测数据。
四、各种筑路材料抽样测试，达到技术要求进行各种不同的配合比设计，并送监理工程师审查批准。
五、施工便道：做到雨雪天不泥泞，晴天不扬尘,保证施工正常进行。
六、施工用电：按业主提供的电源架设vv3×16+1×10电缆等临时供电设施。现场备用一台240kw，一台50kw柴油发电机组，以应工程急需。
七、施工与生活用水，按业主提供的水源，架设￠50mm钢管等临时供水设施，以应工程之需。
（二） 工程测量
一、测量准备工作
抽调业务精干的测量专职人员，熟悉施工国纸，踏勘现场了解坐标点位置，并选用经过计量监督机构年栓合格的测距仪、经纬仪、水准仪、全站仪等测量器具，做好测量施工准备工作。
施工测量应遵照“从整体到局部，先控制后碎部”的测量原则，在工程施工测量前应充分熟悉图纸，弄清设计意图。测量仪器要经常保养、校核，杜绝人为或仪器本身原因产生的误差过大或错误。
二、施工测量放样
1、临时高程点布设
根据施工图纸与监理工程师提供的施工控制点，与监理工程师共同校测沿途分布临时高程点。测量由经验丰富的技术人员操作，每测站点到两侧测点距离大致相等，并测一闭合，直至闭合差在允许的范围内。临时高程点采用钢筋砼柱埋设，并随时校核，以防走位和变动。
2、平面控制测量：
平面控制测量，均应由等级控制点进行精确测定。平面控制点应选在通视良好、交通方便、地基稳定且能长期保存的地方。位于主体工程附近的各等级控制点和主轴线标志点，应埋设具有强制归心装置的砼观测墩，其他部位埋设暗标或永久标志。
3、断面测量
1）工程开工前进行原断面测量，依据实测断面报监理工程师，并附完整的测量原始记录手册、断面图与工程计量成果表；
2）断面测量间距以正确反映实际工程量为原则，最大间距不大于50m，地形变化处加测断面；
3）测量仪器设备使用普通水准仪测，钢尺，全站仪。
4、完工测量
工程完工后首先组织自检，以判断工程是否达到设计与有关标准的要求,并报送监理工程师,并提交如下完区测量资料。
1）施工控制网（平面、高程）成果；
2）实测全部新地貌的地形图；
3）堤身、建筑物等纵横断面图。
5、施工测量注意事项
测量精度应符合GB50026-93、GB/T50228-96等规范要求，施工过程中应保证观测设备的埋置安装和测量工作的正常进行；并保护观测设备和测量标志完好，如有测量标志损坏或位移，应根据监理工程师的指示，重新恢复。测量结束后，将测量成果与时提交监理工程师检查，未经核查，不得擅自改动。合同执行期内，向监理工程师提供所需的全部辅助测量人员。
（三） 土方工程
一、定点放线
按照设计与业主提供的测设资料和控制点桩，用全站仪做好定点放线工作，设置施工水准点、施工控制点，做好保护标志。
二、挖土方工程
在路槽开挖前先做截水沟，并视土质情况做好防渗工作。土方工程施工期间应修建临时排水设施，临时排水设施应与永久性排水设施相结合，不得引起淤积和冲刷。根据本工程路槽的深度和纵向长度，采用混合开挖即横挖法与纵挖法混合使用。根据设计要求，人工平整路基的纵坡、横坡、路槽应符合设计要求，并不得有凹凸不平现象。
开挖前根据设计要求，把开挖的边线洒好灰线，仔细测量原地面标高，计算出开挖深度，根据地质条件来确定边坡坡度，从而计算出开挖的平面尺寸。
成型后的路基表面平整，边线直顺，边坡平顺稳定，不得亏坡，曲线圆滑，路基面与操场面无软弹和翻浆。
三、填土
填土应采用先低后高，水平分层填筑法施工，即按照横断面全宽分层逐层向上填筑，填方应分层平行摊铺，一般每层最大虚铺厚度不得大于30cm。最小压实厚度不得小于10cm，每层填土应自检合格后报请甲方现场代表或监理工程师检验，检验合格后方可进行填土与上一层的填土施工。填土时以人工仔细找平，填土宽度每侧宽于填层设计宽度，最后削坡。碾压时由边缘向中央进行，一般碾轮每次重叠15-20cm，约碾压5-8遍，至表面无显著轮迹且达到要求压实度为止。两侧边缘等不易碾压的地方，应用蛙式打夯机夯实以满足压实度的要求。碾压时，特别注意均匀一致，并随时保持土壤的湿度，不得干压。
四、土方压实
工程开工前取设计标高下20cm处具有代表性的土样进行击实试验，确定最佳含水量与最大干密实度、为压实后验收检验提供科学的依据。挖方地面以下0-30cm，压实度不小于96%，压实机械采用20T以上光轮压路机与蛙式打夯机或12-15T振动式压路机，压实时应先边后中，先慢后快，先弱后强。横向接头的轮迹要有一部分重叠，压路机重叠15-20cm做到无漏压，无死角现象。如发生翻浆时要立即进行挖除，吸时处理，挖深较大时先用乱石回填再用灰土处理，挖深较小时直接用灰土处理，对于个别低洼地段要分层夯实同原状土相接，台宽不得低于60cm。
碾压后，应表面平整，密实均匀一致，无明显碾压轮迹，边线顺直，曲线圆滑。

（四） 灰土路基工程
一、技术准备
石灰稳定土，要严格按设计厚度施工，稳定土的含灰量为3：7，石灰稳定土施工达到最佳含水率，且拌合均匀，色泽调和。
二、材料：
1、石灰：
2、土
三、土基路槽：
成型后碾压，确保无翻浆、弹簧、起皮、波浪、积水等现象。
四、摊铺：
石灰稳定土采用人机配合进行，并有在刮出路拱后，进行压实作业。
4）碾压：
五、注意事项
（五） 混凝土面层施工
为保证施工质量和进度，在本工序中拟采用混凝土现场搅拌法，自卸汽车运输。施工中用2台6MTP219B型混凝土摊铺机推铺，人工配合。30T震动压路机进行碾压的施工方案。
一、材料要求
1、水泥：水泥采用性能稳定的章丘市华明水泥厂生产的32.5Mpa水泥，并带有出厂合格证与试验资料的水泥；
2、石子：石子用石灰岩地区生产的石子，石子按设计规格进料，一般粒径为1-2cm、2-4cm的碎石，碎石要级配合理，无山皮、石锈、石粉、含泥量不得超过2%；
3、黄砂：黄砂采用莱芜产冲积黄砂，规格为中砂，含泥量不得超过3%；
4、水宜用饮用水。
二、施工机具
混凝土摊铺整平机、混凝土搅拌机、平板振动器、蛙式打夯机、振动压路机、翻斗车、自卸汽车、运输小车、木抹子、铁抹子、铁抹子、大杠尺、手推胶轮车等。
三、施工工艺
1、工艺流程
基层处理—搅拌混凝土—砼运输—使用混凝土摊铺整平机铺设混凝土面层—砼振捣—表面提浆、压光、压槽—养护—伸缩缝的切割与灌缝—钻芯取样
2、工艺要求
四、质量标准
1、主控项目
（1）水泥混凝土采用的粗骨料，其最大粒径不应大于面层厚度的2/3，细石混凝土面层采用的石子粒径不应大于15mm。
检查方法：观察检查和检查材质合格证文件与检测报告。
检查方法：用小锤轻击检查。
2、一般项目
（1）面层表面不应有裂纹、脱皮、麻面、起砂等缺陷。
检查方法：观察检查。
面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。
检查方法：观察和采用泼水或用坡度尺检查。
五、施工试验计划
1、混凝土所用的水泥、砂、石子等原材料应按照相应的规定取样检验合格后放可用于工程，。
2、混凝土浇筑前，由实验室作配合比试验并出具配合比通知单。混凝土强度等级应符合设计要求，并不得小于C25
3、按照《混凝土结构工程施工质量验收规范》GB50204的要求留置标准养护试块，作为混凝土强度的评定依据。
（六） 砼路路肩施工工艺
路肩施工按设计图纸要求，在路面的两边设粘土路肩，施工时土料选项用塑性指数10～20的粘性土，符合下列要求，路肩顶在路面面层铺筑完成且达到一定强度后方可施工，施工前尚应对路面面层边缘线与横坡断面进行校核，对路面面层内侧路肩填料，应超出路面面层边缘一定宽度以保证施工后的路肩边缘有足够的压实度，路肩土段按层铺法铺土碾压，由于幅面较窄可用蛙夯或人工夯实，要求表面平整、顺适，无阻水现象，以上工序施工均经监理工程师的同意后方可进行。
（七）工程养护
1、砼路面养护：砼路面板工序完成后，应与时养护，养护应根据施工工地情况与条件，选用湿治养护和塑料薄膜养护方法。

（八） 工程竣工验收
工程竣工后要对工程进行竣工测量，项目部应全面100%对工程进行自检，自检合格后，报乡、镇指挥部验收，乡、镇指挥部组织有关人员100%对工程验收。

11 / 12
