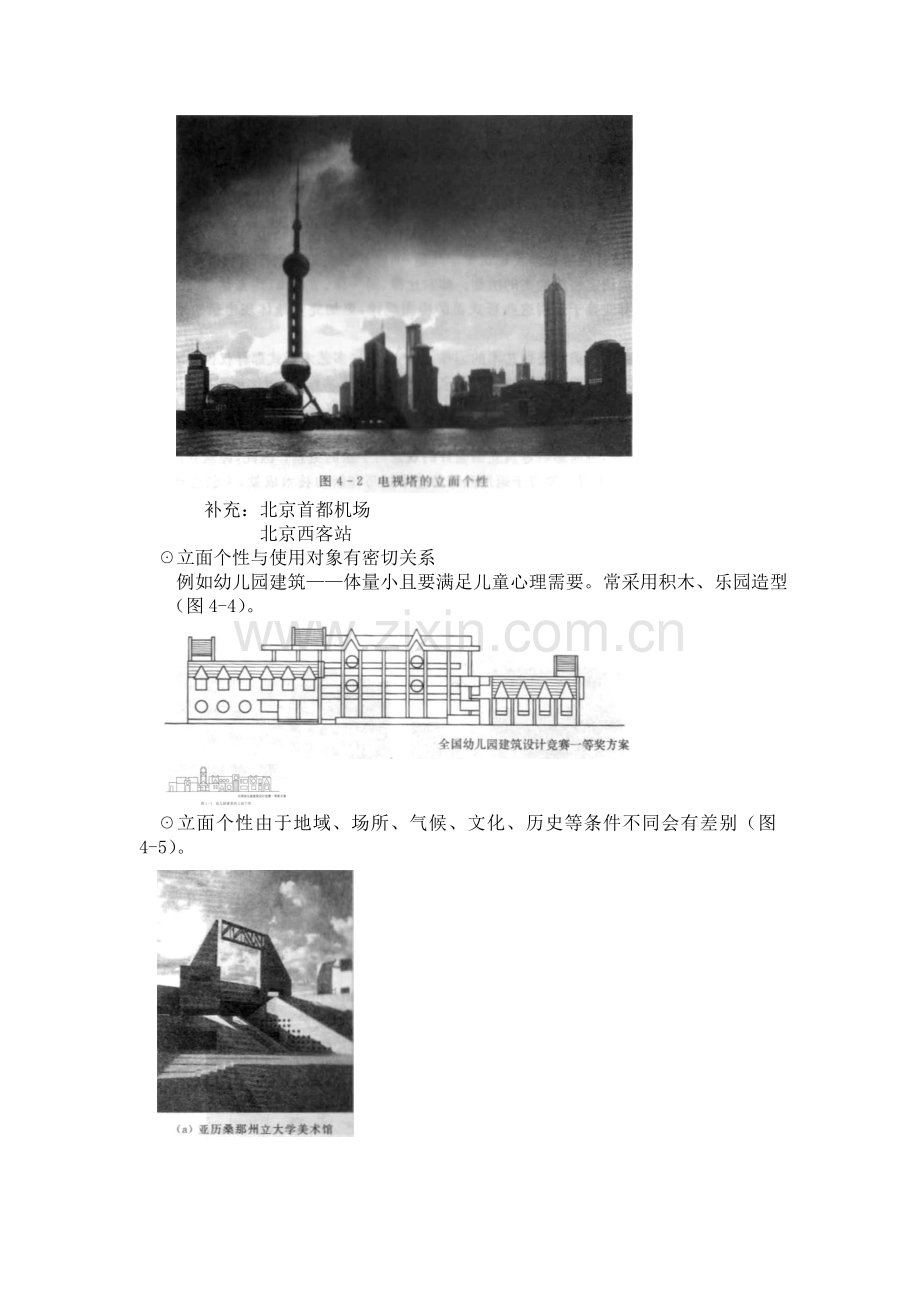

建 筑 设 计 讲 座第四章建筑立面设计立面设计：以三度空间的概念审视立面诸要素（多样性、轮廓、材料、色彩、比例、尺度以及个性表达等）的设计内容。建筑形式美的创作规律（如对比律、同一律、节韵律、均衡律、数比律等）已形成美的法则，设计时要善于运用形式美的构图规律。建筑的形式美不是纯艺术创作，是工程产品，受到多种（平面内容、结构形式、材料技术等）制约。不要被传统的构图原理束缚，而要运用熟练的艺术技巧和新的技术成就，创造新的立面形象。41 立面个性的表述立面个性建立在造型个性基础上A博览建筑实墙为多，有特殊的采光口，创造封闭空间满足产品展出的技术和安全要求（图4-1）。B广播电视建筑高耸塔形，结合旅游服务，在塔楼、塔座设置了望厅、餐饮、文化娱乐用房。其高耸是由于电视塔的发射功能所决定（图4-2）。C交通类建筑流畅、便捷，有高大候车（机）厅。形象应简洁、明快，有宽大的外廊，有表达时间的时钟标志（图4-3）。 补充：北京首都机场 北京西客站 立面个性与使用对象有密切关系 例如幼儿园建筑体量小且要满足儿童心理需要。常采用积木、乐园造型（图4-4）。立面个性由于地域、场所、气候、文化、历史等条件不同会有差别（图4-5）。42 立面轮廓的设计421立面内容对立面轮廓的影响形式应是内容合乎逻辑的反映（图4-6）。立面轮廓又不是完全处于被动地反映地位。只要不违背空间内容的原则，可以反作用于空间内容，打破传统模式，创造新的立面轮廓形象（图4-7、8）。422空间组合对立面轮廓的影响形是体的外表显露，体的不同组合会产生不同的形的表达，其形的外轮廓线自然随之变化。建筑空间的体形关系亦如此。空间组合竖向发展立面轮廓呈高耸形象 空间组合横向发展立面轮廓呈舒展形象 空间向两个方向发展产生对比效果 （图4-9）不同方向进行空间组合所产生的立面轮廓效果建筑平面简单，竖向有几个不同体积组合也可产生丰富立面轮廓（图4-10）。423结构形式对立面轮廓的影响不同的结构形式各有独特的空间形态，形成特有的立面轮廓线。特别是屋顶结构，由于以天空为背景，其外轮廓线显得格外醒目生动。折板结构、筒壳（双曲面薄壳）以连续构件单元的组合表达轮廓线的强烈韵律感；（图4-11a、b） 网架穹隆型薄壳（球顶）以庞大突兀的体块展现轮廓线的完美无缺；（图4-11c） 悬索结构显示轮廓线的自然流畅；（图4-11d） 钢架结构以强劲折线的变化体现轮廓线的力度；（香港汇丰银行大楼） 中国古代木构建筑勾画出优美动人的外轮廓线。（北京故宫）424细部处理对立面轮廓的影响细部变化在丰富轮廓线方面起着较大作用。中国木构建筑屋顶上的正吻，飞檐翼角上的仙人走兽，以及西方古典建筑山花雕朔，都勾画出美丽动人的剪影轮廓。现代建筑常利用突起的功能标志性体量来丰富立面轮廓（图4-12）： 如：交通类建筑锺塔 电信建筑天线接收器 幼儿园建筑屋顶上的伞亭 住宅建筑屋顶水箱、边单元的角阳台 青年宫建筑天象馆 博览类建筑特殊采光装置 旅馆建筑顶层餐厅 航空港建筑嘹望塔 商业建筑广告设施 目前，许多公共建筑采取将楼梯间、电梯间冒出屋顶，或在屋顶设置装饰性梁柱以及其他装饰构件，从而突破天际轮廓线的手法，以局部的轮廓线变化求得整体轮廓线的丰富感。 举例：恒基住宅顶部装饰 管道局通信总站新建业务楼 管道局国际饭店新建会议楼 昊宇大厦尖顶43 立面虚实的设计（图4-13）431虚实对比立面的虚与实虚行为或视线可以通过或穿透的部分，如空廊、架空层、洞口、玻璃等。实行为或视线不能通过或穿透的部分，如墙、柱等。只有处理好不同方位立面的总体虚实对比关系，才能产生立面的生动感。一般而言： 南立面以虚处理为主 满足日照、通风、采光等要求 东西立面为避免日晒，以实处理为主有些建筑不完全按上述条件考虑和确定几个面的虚实关系。如对于有景观特殊要求的建筑，当与日照有矛盾时，一般应服从景观要求，将面向景观的立面处理成虚面。432虚实穿插为了进一步丰富立面效果，加强有机统一的整体感，应使虚实部分互有渗透，作到虚中有实，实中有虚。在虚面中可利用结构柱、局部实墙面等实体部分及其他装饰性符号对虚面进行面的分割或点缀，以求大的虚面中有实的细部处理从而使虚面活跃起来。 在实面中可利用窗洞以及面的凹凸所产生的阴影打破完全实面的沉闷感（图4-14）。433虚实构成在立面虚实处理中，既要强调总体的虚实对比关系，又要重视在此基础上的虚实穿插，即在一个立面中，要思考虚实所占比重与面的构成。现代建筑的立面设计打破了虚实关系多从功能需要考虑的传统手法，而是从虚实构成的美学效果出发进行立面设计。两个方面：（图4-15）a.虚实比例在一个面中不宜均等b.利用虚实构成创造立面的新颖感434立面的门窗设计立面窗的位置、大小、形式的影响因素结构格网 a.当结构开间出现变化且具有规律性，可通过窗形式的变化形成韵律美去适应这种变化（图4-16）。b.层高的变化影响窗在立面上的排列，可通过增大窗面积、减小窗间墙、或者窗发券等手法，使其有别于标准层的窗。这样，整个立面上的窗由于统一中有变化而产生丰富的效果（图4-17）。平面设计 a.平面设计中，房间平面尺寸及其功能会影响窗的形式与尺寸。一般而言，在自然采光与通风情况下，公共性大空间的窗面积可大，私密性小空间的窗面积可小。b.等开间排列的房间有楼梯间夹于其间，则楼梯间的开窗形式与位置应做特殊处理，甚或可以此突出楼梯间的地位。c.对于有特殊要求的房间，窗的设计要做特殊处理： 图书馆书库窗为竖窄窗密集排列（与书架排列模数有关） 美术馆展厅的窗常采用高侧窗（图4-18）建筑物个性 a.纪念性建筑：窗的形式要庄重，比例要严谨，排列要规则，窗尺寸不宜过大，以突出实墙面的分量。（举例外交部办公楼） 娱乐性建筑：在不破坏整体感的前提下，可强调窗的形式自由，排列变化，甚至可运用曲线形式的窗，以突出活拨感。当要表现亲切感时，可采用带形窗，以加强横向线条的表现。b.首先要强调窗排列的整体感和形式的统一性，切忌一个立面上窗的形式过多，造成杂乱无章。 手法1：在水平方向，在立面边缘部分以形式或布局的变化作为立面的结束； 手法2；在垂直方向，顶层窗的形式与组合可不同于标准层，底层的窗结合大空间可做大面积窗处理结合墙柱处理共同组成建筑物的基座。c.建筑物入口（门）的形式： 凹入式 （图4-20a）（图4-21） 挑雨蓬式（图4-20b） 门廊式 （图4-20c）（图4-21）三者都是在平整立面上产生凹凸并结合阴影突出入口重点，但在采用时要结合入口的平面形式与功能要求。d.入口尺度的推敲 挑雨蓬式与门洞是不可分割的统一的整体，适宜设计成一层高度； 凹入口和门廊式入口，其尺度的确定应视建筑功能、体量、个性等综合考虑，欲表现亲切，则两者尺度可小，一层即可。欲表现高大，、气魄，则可适当加高入口。但需注意：入口门扇应按正常人的尺度处理。另：注意首层的窗上皮要与门上皮处于同一标高上（可通过调整门亮子的高低来解决）。（图4-22）435立面的墙面设计1墙面线条 线是建筑造型基本要素之一，不同的线型在立面产生不同的效果。 垂直线具有向上的动势，是力量与强度的表现，可产生崇高、严肃的感觉。其间距越小，上述感觉越甚（图4-23）。 水平线具有舒展和稳定感，可获得亲切平和的气氛。可借助连贯而突出的窗过梁或窗台形成的线角、带形窗、水平遮阳板等来实现（图4-24）。 曲线具有柔软、弹性、连贯和流动性，比直线更容易引起注意，并产生轻松、活拨的感觉。 几种线形的综合运用（图4-25，4-26）。2墙面凹凸巧妙处理凹凸关系有助于加强建筑物的体积感，借助凹凸产生的光影变化，可改变立面的平淡感，丰富造型效果（图4-27）。手法1：墙面加法凸窗、挑阳台、挑外廊手法2：墙面减法凹阳台、凹廊、空透洞口墙面的凹凸处理多数作为立面的点缀，强调重点或作为立面韵律的结束处理。在立面构成上要经过一番精心组织，避免杂乱。3墙面转角 角部被认为是立面的镶边，或是面与面的结合部。 出于结构稳定需要，建筑转角呈封闭状态，并一度成为突出强调和重点装饰的主要设计手法。 在现代建筑的立面设计中，呈现多样化手法，封闭角的形象逐渐弱化。 形式： a.虚角：是反传统的角处理手法，是建筑立面在端部呈现轻盈感觉，对于室内，光线从角部引入，消除了沉闷感，获得开阔视野（图4-28）。b.切角：在传统的角部（90度）做砍切处理，丰富轮廓，更具雕蒴感（图4-29）。c.镂空角：（图4-30）d.锐角：以不同寻常的形象创造独特魅力（图4-31）。e.无角：转角的弧形曲线可使两立面自然过度，不强调差异，突出连续性处理（图4-32）。4墙面装饰 主要从总效果出发，综合运用材料质感、色彩、细部装饰，图案等因素进行整体处理。并非一定使用贵重材料，关键在于各种材料合理地、有机地组织在一起，达到和谐美的效果（图4-33）。 具有政治性、纪念性的建筑，可用石材贴面，表现庄重、严肃的个性。 对于金融建筑，可用块石贴面或金属墙板，表达雄厚财力基础。 商业建筑可用无框玻璃及金属材料显示购物环境气氛。 大量性建筑一般采用普通装修。 多数中小型建筑以一种色彩为主调，配以相近的调和色，具有整体感。 在重点部位可点缀鲜艳的对比色，活跃立面效果。要忌色彩过杂和色彩面积比例失当。 在具有活拨感的建筑立面上（如托幼建筑），可适当加重或加多色彩的纯度和品种。 在现代建筑中，一些建筑也大胆运用了亮丽的色彩，给人以醒目的标志作用（鲜艳色带、装饰网架构架、坡顶尖顶等），活跃了城市形象。 细部装饰在立面上起到点缀作用，宜用在重点部位，不能到处滥用。 对于传统细部的继承要结合现代建筑的时代感加以创新，进行必要简化，不能简单抄袭照搬。只有经过再设计的细部才是直根于建筑物之上的有机组成部分。436立面的比例设计立面比例：包含立面整体和立面各构成要素自身的度量关系，以及相互之间的相对度量关系。 立面的比例在很大程度上受到平面与剖面的制约，但比例是否良好则另当别论。 如比例失调，就要进行修正，这是立面比例推敲的任务。横向发展形成舒展比例（长度大于高度），表达亲切轻快个性；竖向发展形成高耸比例（高度大于长度），表达庄严崇高的个性。建筑如由若干个面相互组合而成，且前后左右交错，大小、形状都有变化，其比例推敲重在多个面的均衡处理，往往需要调整平面关系。比例的美丑是相对的。新的比例审美观促使现代建筑冲破古典比例的桎绔，创造出具有时代感的立面形象。（图4-34）437立面的尺度推敲研究立面整体和立面各要素与人体或人所习惯的某些特定标准之间的绝对度量关系。尺度能真实反映建筑物的实际体量，也能以虚假尺度歪曲建筑物的实际大小。必须把某种度量单位引入设计，使之产生尺度。即人们在长期生活实践 中，本能地提出了人的自身和人所习惯的若干建筑构成要素，如踏步、门窗、栏杆等作为度量建筑的标尺。立面各个要素的处理不应超出人习惯的正常尺寸，否则尺度感就会失真。a.处理立面尺度应正确反映建筑物的真实体量（图4-35 罗马圣陛得大教堂失真的尺度感）。b.处理立面尺度应与人体相协调（图4-36）。c立面上的各要素的尺度应统一于整体尺度.d.有时利用尺度的手段可以有意识地表达建筑物的某种性格，使之更富感染力。尺度效果三种类型：自然尺度、夸张尺度、亲切尺度。后两种尺度正是运用尺度的处理使建筑物看起来雄伟些、崇高些，或者平易近人些。使建筑物的个性升华到某种精神境界。为避免出现尺度错误，需要寻找几个立面共同的符号，如窗形式或细部处理，让它们之间存在对位的内在关系。.（本章内容完）
