样题及答案--保护自动化

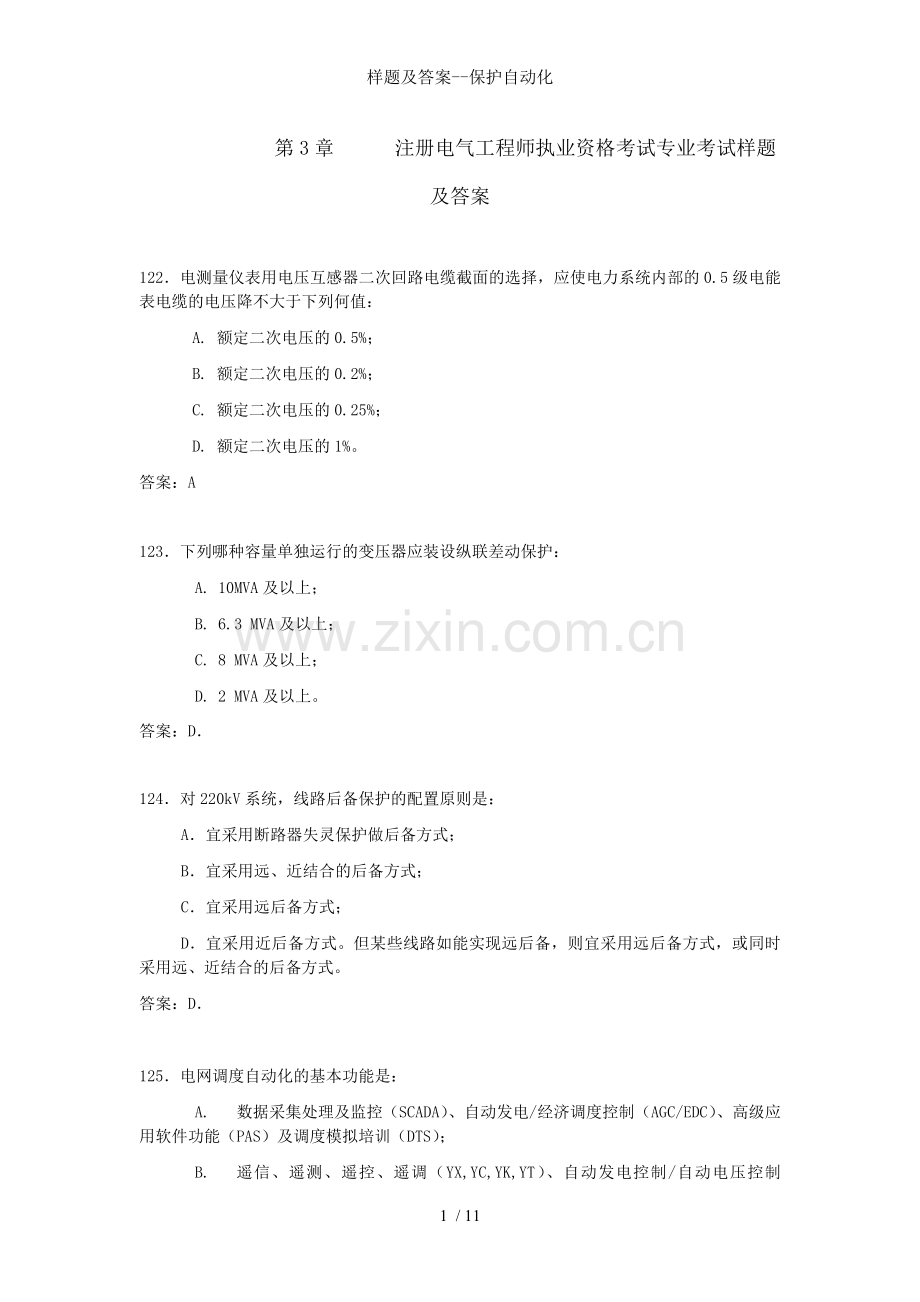

第3章 注册电气工程师执业资格考试专业考试样题及答案

122．电测量仪表用电压互感器二次回路电缆截面的选择，应使电力系统内部的0.5级电能表电缆的电压降不大于下列何值：
A. 额定二次电压的0.5%；
B. 额定二次电压的0.2%；
C. 额定二次电压的0.25%；
D. 额定二次电压的1%。
答案：A

123．下列哪种容量单独运行的变压器应装设纵联差动保护：
A. 10MVA及以上；
B. 6.3 MVA及以上；
C. 8 MVA及以上；
D. 2 MVA及以上。
答案：D．

124．对220kV系统，线路后备保护的配置原则是：
A．宜采用断路器失灵保护做后备方式；
B．宜采用远、近结合的后备方式；
C．宜采用远后备方式；
D．宜采用近后备方式。但某些线路如能实现远后备，则宜采用远后备方式，或同时采用远、近结合的后备方式。
答案：D．

125．电网调度自动化的基本功能是：
A. 数据采集处理及监控（SCADA）、自动发电/经济调度控制（AGC/EDC）、高级应用软件功能（PAS）及调度模拟培训（DTS）；
B. 遥信、遥测、遥控、遥调（YX,YC,YK,YT）、自动发电控制/自动电压控制（AGC/AVC）、电网暂态安全分析（TSA）及负荷予测（LF）；
C. SCADA、AGC、EDC、PAS；
D. AGC、PAS、AVC。
答案：A。

126．在大区互联的联合系统中，系统I及系统II负荷频率的最佳控制方式是：
A. TLBC-TLBC；
B. TLBC-CFC；
C. TLBC-CNIC；
D. CFC-CNIC。
（说明：TLBC为频率及联络线偏移控制方式，CFC为定频率控制方式，CNIC为定联络线功率控制方式）
答案：A

139．电网无功备用容量的大小，应依据下列哪几项要求来确定?
Ⅰ.系统无功备用容量，一般取系统无功负荷的7-8%。
Ⅱ.按正常方式下突然失去一回重载线路或失去一台大机（包括失磁）或一台最大容量无功补偿装置后，能保证系统正常供电而不出现电压崩溃。
Ⅲ.按正常检修方式下，发生“Ⅱ”所述事故，不采取任何措施能保证系统正常供电而不出现电压崩溃。
Ⅳ. 同Ⅲ但采取必要措施。
A.Ⅰ；
B.Ⅱ+Ⅲ；
C.Ⅱ+Ⅳ；
D.Ⅰ+Ⅲ。
答案：C

208．当需限制变电所6kV-10kV母线的短路电流时，可以采用下列哪几种措施：
A. 变压器分列运行;
B. 用高阻抗变压器;
C. 在变压器回路装设限流电抗器;
D. 在出线上装设限流电抗器。
答案：A、B、C

209．对于电流互感器的选择和配置，以下那种说法不正确？
A.电流互感器应满足一次回路额定电压及短路时动热稳定要求；
B.对中性点非直接接地系统，依具体要求可按两相或三相配置；
C.用于AVR时，应布置在发电机定子绕组的中性点侧；
D.当采用一个半接线时，对独立式电流互感器每串宜配置四组。
答案：C、D

214．一般情况下下列哪几种操作会引起操作过电压：
A.线路甩负荷；
B.线路合闸；
C.空载线路分闸；
D.开断空载变压器。
答案：B、C、D

215．变电所内配电装置上的雷电过电压有以下哪几种：
A. 直接雷击；
B. 雷电反击；
C. 感应雷电过电压；
D. 架空线上出现的雷电入侵波.
答案：A、B、C、D

216．下列哪些因素对空气间隙操作波冲击的放电电压值无影响?
A．操作波的极性(即正极性操作波还是负极性操作波);
B．操作行为的发生时刻;
C．被操作设备的地点;
D．操作的速度。
答案：B、C、D

221．快速有选择性切除线路任意一点故障的主保护有（ ）。
A． 阶段式距离保护；
B． 电流速动保护；
C． 导引线纵联差动保护；
D． 光纤纵联差动保护。
答案：C、D

222．电源规划的任务是指根据规划期的负荷预测，在满足一定可靠性水平下，确定下列哪些项的内容？
A.确定发电设备总容量;
B.选择电源结构;
C.确定电源布局;
D.电源建设方案优化和提出电源建设项目表.
答案：A、B、C、D

223．合理电源布局和结构应满足下列哪些条件？
A.能源流向合理、系统安全可靠、经济合理;
B.系统装机容量得到充分利用，水电电量充分利用，满足调峰要求;
C.保护生态，节约能源，减少污染;
D.发展新技术，尽量采用大容量机组。
答案：A、B、C

230．为限制潜供电流，下列哪几项是减少潜供电流的措施？
A.高压电抗器中性点接小电阻
B. 高压电抗器中性点接小电抗
C. 快速单相接地开关
D. 良导体架空地线
答案：B、C、D

3.2.3 案例题：
3.2.3.1 黄河中下游某大型水电站，现扩装二台水轮发电机组，机组的电气参数及接线如下：
（1）二台水轮发电机单机额定容量S=75MW，额定功率因数COSφ=0.85，额定电压Ue=13.8kV；
（2）两台水轮发电机均采用单元接线方式接入电站已有的220kV开关站，两台主变压器均为S9-120000/220±2×2.5%。发电机电压侧无直配线路；
（3）经计算，发电机电压回路及升压变压器低压线圈的电容电流总计为5.2A。
301．试问该两台发电机中性点一般情况下应采取哪种接地方式？
A． 中性点不接地；
B． 中性点直接接地；
C． 中性点经消弧线圈接地（欠补偿方式）；
D．中性点经消弧线圈接地（过补偿方式）。
302．现确定两台发电机中性点经消弧线圈接地，请问消弧线圈应整定在以下哪个电流分接头？
A.2A； B.4A；C.6A；D.8A。
303．现确定两台发电机中性点经消弧线圈接地，请问单台消弧线圈的容量应选择以下哪一种（脱谐度按小于30%计）？
A．55.93kVA~62.15kVA;
B．41.43kVA~55.93kVA;
C．29kVA~41.43kVA;
D．20.72kVA~29kVA。
304．装在电网变压器性点的消弧线圈以及具有直配线的发电机中性点的消弧线圈应采用过补偿方式，在正常情况下脱谐度不超过以下哪个数。
A.40%；B.30%；C.20%；D.10%。
305．3-66kV电网采用中性点不接地方式，但当架空线路单相接地故障电流最小大于以下哪种数值时，主变压器中性点应经消弧线圈接地。
A．40A; B．30A; C．20A; D．10A。
答案：301．C；302．B；303．C。
计算步骤：
K=0.7时 ０.7*5.2*13.8/√3=29kVA
K=1时 5.2*13.8/√3=41.43 kVA
304、D；305、D．

3.2.3.2 某300MW机组6kV厂用电系统接线：每机设一台分裂厂高变，厂高变的两个分裂绕组接两段6kV工作段（A、B）。
306．假如每段6KV段的电缆电容为10A，关于厂高变6KV中性点接地方式以下哪种说法不对
A．可采用高阻接地方式；
B．可采用低（中）电阻接地方式；
C．可采用不接地方式；
D．可采用电感补偿并联高电阻的接地方式。
307．假设本工程6kV接地电容电流大于10A，如厂高变中性点采用不接地方式。6kVA段上所接引风机为为2200kW，对其保护配置以下哪种说法有错?
A．引风机应配置差动保护，保护宜采用两相两继电器接线，CT可采用开关柜上CT及电动机中性点侧CT；也可采用电动机线端CT及电动机中性点CT。保护作用于跳闸；
B．当差动保护CT采用电动机线端CT及电动机中性点CT时，引风机 还应配置电流速断保护，保护作用于跳闸；
C．引风机应配置过电流保护，保护作用于跳闸；
D．引风机应配置接地保护，接地保护作用于信号。
308．如所接低压变压器容量为2500kVA，对其保护配置以下哪种说法有错误？
A．差动保护，保护采用两相三继电器，作用于跳闸；
B．当速断保护灵敏度满足要求时，也可不设置差动保护，设速断保护，采用两相三继电器，作用于跳闸；
C．对油浸变压器应设置瓦斯保护，保护作用于跳闸和信号；
D．应设变压器低压侧中性点零序过流保护，保护可采用定时限或反时限，作用于跳闸。
答案：306．A; 307．D;308．A。

3.2.3.3 某发电厂装有二台600MW机组，分别以发—变—线组接入500kV系统，从每台机的出口引接二台高压厂用工作变压器，二台起动/备用变压器由厂外220kV系统引接。
309．500kV避雷器不应装设隔离开关，主要原因是避雷器用于保护：
A．大气过电压；
B．操作过电压；
C．工频过电压；
D．谐振过电压。
310．对600MW的发电机应符合的下列条件中，哪一条的叙述是不正确的：
A．发电机的最大连续出力应及汽轮机的VWO工况相匹配；
B．汽轮发电机的轴系自然扭振频率应避开工频及二倍工频；
C．汽轮发电机各部件结构强度应具有承受及其相连接的高压输电线路断路器单相重合闸的能力；
D．发电机应具有一定的进相、调峰及短时失磁异步运行的能力。
311．主变压器容量的选择及标准环境温度或冷却水温度有关，按国标“电力变压器”规定，不符合规定的内容是：
A．海拔不超过1000m；
B．最高气温+400C；
C．最低气温-250C；
D．冷却水最高温度+200C.
312．本案例发电机装设了下列保护，其中哪一种保护是可以不装设的：
A．纵联差动保护；
B．定子接地保护；
C．过电压保护；
D．过励磁保护。

3.2.3.8 已知某6/0.4KV,容量为1000KVA，Y/Yo接线的所用变压器：6KV侧最小短路电流Id1.(3)min=13100A；
低压出线末端单相短路中性点零序CT一次侧的电流Id3.(1)min=2400A；
最大运行方式下，变压器低压侧母线短路流经高压侧的短路电流Id2.(3)max=680A；
最小运行方式下，低压侧母线短路流经高压侧短路电流 Id2. (3)min=600A；
空载励磁涌流为5倍的额定电流；
请对保护选择的有关问题作分析判断。
327．为对相间故障作保护，在该变压器6KV侧装设了瞬时电流速断保护，当6KV侧CT变比为200/5A时，Y接线，继电器接相电流时，其整定动作电流应为下列何值：
A、17A；(未取可靠系数)
B、20A；（可靠系数取1.2）
C、25A；
D、29A；（可靠系数取1.7）
328．此变压器还在6KV侧装设带时限的过电流保护,当6KV侧CT变比为200/5时，Y接线，继电器接相电流时，其整定动作电流应为下列何值(注:电动机自启动系数为1.5)：
A、10A；（接线系数取1.732）
B、4A；（未计电动机自启动）
C、5A；（未取返回系数）
D、6A；
329．为对变压器低压出线单相接地短路作保护，在该变压器中性点装设零序电流保护(不及下级保护配合)；当零序CT变比为400/5A时，其继电器整定动作电流应为下列何值(变压器的最大负荷不平衡电流取额定电流的25%)：
A、23A;(按变压器额定电流的1.2倍选择)
B、19A; (按变压器额定电流选择)
C、5A;（未取可靠系数1.2）
D、6A;
答案： 327.C
（计算：（1）保护动作电流按避越变压器外部故障的最大短路电流整定来整定Idz.1=KkId2(3)max=(1.3~1.6)X680=(884~1088)A
Idz.j=KjxIdz.1/nl=1X(884~1088)/(200/5)=(22.1~27.2)A取25A；
（2）按躲过空载投入变压器时的励磁涌流整定：
Idz=5Ie=5x1000/(1.732x6) =481.1A
Idz.j=KjxIdz/nl=1X481.1/(200/5)=12A
（3）保护装置的灵敏系数（应>2）
Klm= Id2.(3)min/Idz=13100X0.866/(200/5)/25=11.3>2 满足要求）
328．D．
（计算：保护动作电流按躲过变压器最大负荷电流Idz.1=KkKzqIe/Kh=1.3X1.5X96.2/0.85=220.7A
Idz.j=KjxIdz.1/nl=1X220.7/(200/5)=5.5A取6A；
保护装置的灵敏系数（应>1.5）
Klm= Id2.(3)min/Idz=600X0.866/(200/5)/6=2.2>1.5 满足要求）
（A. Idz.1=KkKzqIe/Kh=1.3X1.5X96.2/0.85=220.7A
Idz.j=KjxIdz.1/nl=1.732X220.7/(200/5)=9.6A取10A；
B.Idz.1=KkKzqIe/Kh=1.3X1X96.2/0.85=147.1A
Idz.j=KjxIdz.1/nl=1X147.1/(200/5)=3.7A取4A；
C. Idz.1=KkKzqIe/Kh=1.3X1.5X96.2/1=187.6A
Idz.j=KjxIdz.1/nl=1X187.6/(200/5)=4.7A取5A。）
329．D
（计算：保护动作电流按躲过变压器最大负荷不平衡电流
Idz.1=KkX0.25Ie =1.2X0.25X1520=456A
Idz.j=Idz.1/nl=456/(400/5)=5.7 A取6A；
保护装置的灵敏系数（应>1.5）
Klm= Id3.(1)min/Idz=2400/(400/5)/6 =5>1.5 满足要求）
（A.Idz.1=KkXIe =1.2X1520=1824A
Idz.j=Idz.1/nl=456/(400/5)=22.8 A取23A；
B.Idz.1= Ie =1520A
Idz.j=Idz.1/nl=1520/(400/5)=19 A；
C.Idz.1=KkX0.25Ie =1X0.25X1520=380A
Idz.j=Idz.1/nl=380/(400/5)=4.8 A取5A；）

3.2.3.10 某热电厂安装2×125MW背压式机组，110kV出线四回，其中I,II回均接至距电厂15kM的220kV变电所，第III、IV回接至110kV地区电网内一个110kV变电所，电厂所在110kV地区电网最大有功负荷达1600MW,且全省已形成220kV主网架,全网装机容量已超过10000MW,电厂主接线如下图：

335．你认为本电厂（ ）。
A. 应参加电网自动调频
B. 不参加电网自动调频,远动终端应具有四遥功能
C. 不参加电网自动调频,远动终端只需具有两遥功能
D. 可参及110kV地区电网频率的自动调节
336．本电厂主接线图中编号为1100断路器遥测信息宜只测（ ）。
A. 有功功率、无功功率、有功电能量
B. 三相电流、有功电能量
C. B相电流、有功电能量
D. 电流
337．本电厂的上网计量关口点设置在（ ）。
A. 110kV出线侧，启/备变110kV侧，联络变110kV侧
B. 发电机出口，主变110kV侧
C. 主变110kV侧，联络变110kV侧
D. 母联，厂高变，联络变110kV侧
338．本电厂启/备变为调压变压器，其调压的目的是（ ）。
A. 调节110kV母线电压
B. 调节6kV备用段母线电压
C. 调节启/备变110kV电压侧无功功率
D. 调节启/备变6kV电压侧无功功率
339．本电厂应接受（ ）调度管理。
A. 网调
B. 省调
C. 地调
D. 省调及地调
答案：335.C；336.D；337.A；338.B；339.D。

3.2.3.12 送端系统为大型水电站，水电站升压站220KV侧为双母线，经过150KM同杆并架双回线送至受端地区系统，同杆并架双回线之一发生单相接地故障，继电保护正确动作，但送端水电站220KV侧开关拒动，水电站开关失灵保护动作后切除故障，系统发生振荡：
342．电力系统振荡时，（ ）可能发生误动作。
A. 电流差动保护；
B. 零序电流保护；
C. 相间距离保护；
D. 负序过电流保护
343．对于双母线接线方式的升压站，当某一连接元件发生故障且断路器拒绝动作时，失灵保护动作应首先跳开（ ）。
A．拒动断路器；
B．拒动断路器所在母线上所有断路器；
C．母联断路器；
D．故障元件的其他断路器。
344．220kV线路断路器为分相操作，保护采用近后备方式，断路器失灵保护（ ）拒绝动作。
A．可只考虑断路器一相；
B．可只考虑断路器两相；
C．可只考虑断路器三相；
D．要考虑断路器一相或两相都有。
345．在大电流接地系统中，故障线路上的零序功率S0是（ ）。
A．由线路流向母线；
B．由母线流向线路；
C．视情况可能流向母线，也可能流向线路；
D．按正序功率流动方向流动。
答案：342.C;343.C;344.A;345.A。
