结构实体检测方案
一、工程概况
1、工程简介
二、编制依据
本方案根据《武汉市建筑工程结构实体质量抽样检测办法》、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《武汉市建筑工程结构实体质量检验的暂行规定》的通知，结合现场实际情况和要求制定本方案。
三、检测内容及合格标准
1、对涉及及混凝土结构安全的重要部位应进行结构实体检验。结构实体应在监理工程师（建设单位项目负责人）见证下。由施工单位项目技术负责人组织实施。承担结构实体检验的实验室应具备有相应资格。
2、结构实体检验的内容包括：混凝土强度、钢筋保护层厚度、钢筋数量分布、现浇板厚度、墙体拉结筋锚固承载力检测以及工程合同约定的项目，必要时可检验其他项目。
3、结构实体质量检验项目合格的判定标准：
（1）混凝土抗压强度的合格判定标准为：每个检测构件强度值不小于设计值；混凝土抗压强度回弹值计算按《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）执行。
（2）混凝土现浇板厚度的合格判定标准为：每块板检测平均值满足设计值+(+8㎜,-5㎜)；

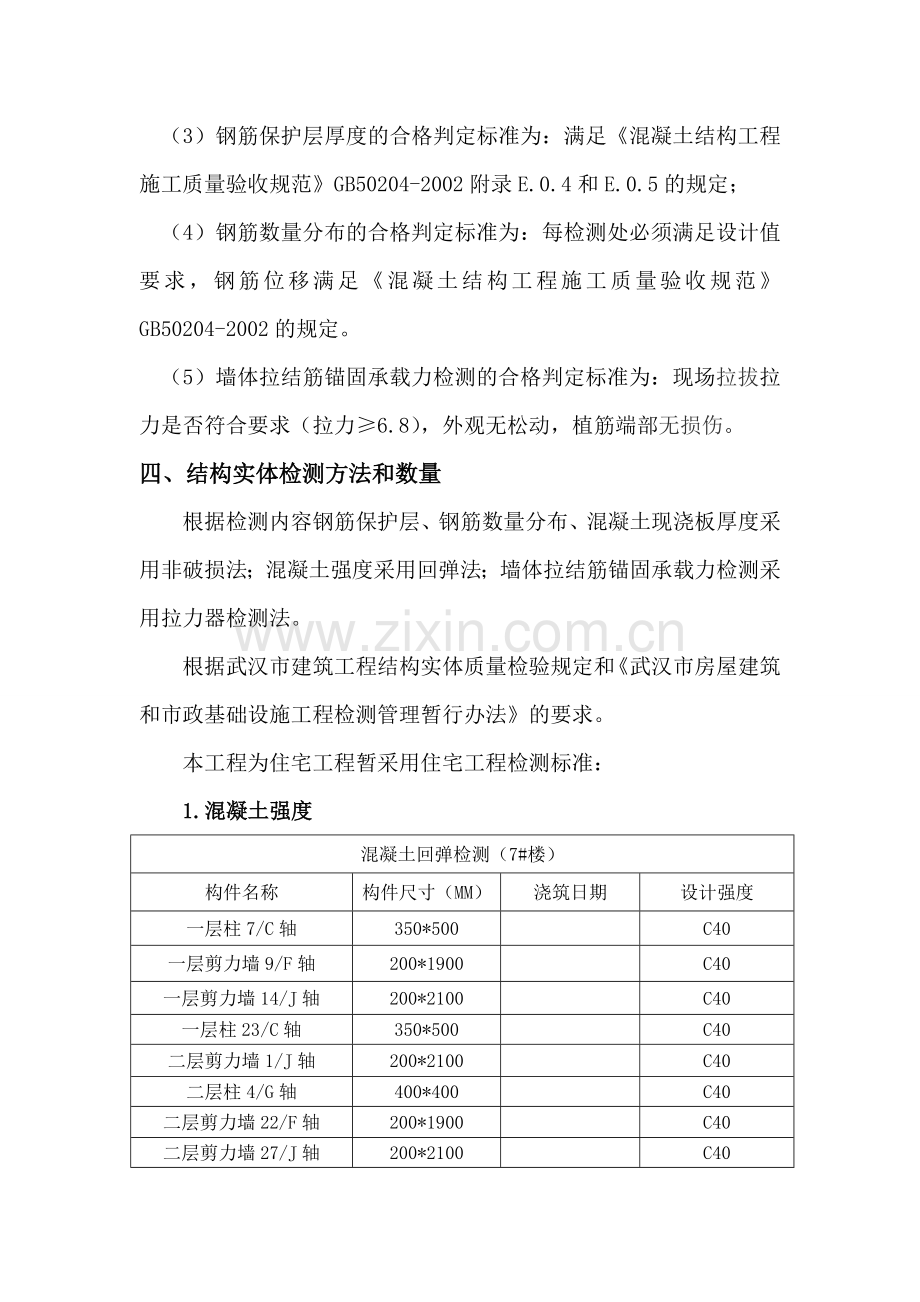

（3）钢筋保护层厚度的合格判定标准为：满足《混凝土结构工程施工质量验收规范》GB50204-2002附录E.0.4和E.0.5的规定；
（4）钢筋数量分布的合格判定标准为：每检测处必须满足设计值要求，钢筋位移满足《混凝土结构工程施工质量验收规范》GB50204-2002的规定。
（5）墙体拉结筋锚固承载力检测的合格判定标准为：现场拉拔拉力是否符合要求（拉力≥6.8），外观无松动，植筋端部无损伤。
四、结构实体检测方法和数量
根据检测内容钢筋保护层、钢筋数量分布、混凝土现浇板厚度采用非破损法；混凝土强度采用回弹法；墙体拉结筋锚固承载力检测采用拉力器检测法。
根据武汉市建筑工程结构实体质量检验规定和《武汉市房屋建筑和市政基础设施工程检测管理暂行办法》的要求。
本工程为住宅工程暂采用住宅工程检测标准：
1.混凝土强度
混凝土回弹检测（7#楼）
构件名称
构件尺寸（MM）
浇筑日期
设计强度
一层柱7/C轴
350*500

C40
一层剪力墙9/F轴
200*1900

C40
一层剪力墙14/J轴
200*2100

C40
一层柱23/C轴
350*500

C40
二层剪力墙1/J轴
200*2100

C40
二层柱4/G轴
400*400

C40
二层剪力墙22/F轴
200*1900

C40
二层剪力墙27/J轴
200*2100

C40
二层柱34/E轴
400*400

C40
四层剪力墙1/F轴
200*2100

C40
四层柱4/G轴
400*400
2011.09.18
C40
四层剪力墙6/J轴
200*2200
2011.09.22
C40
四层剪力墙6/F轴
200*1900

C40
四层柱30/G轴
400*400

C40
四层剪力墙32/F轴
200*1900

C40
四层柱36/A轴
350*800

C40
四层剪力墙39/A轴
200*2200

C40
四层柱40/G轴
350*350

C40
五层剪力墙1/F轴
200*2100
2011.09.22
C40
五层柱30/G轴
400*400
2011.10.07
C35
七层剪力墙39/A轴
200*2200
2011.10.10
C35
七层柱36/A轴
350*800
2011.10.15
C35

2.钢筋保护层

钢筋保护层厚度检测（7#楼）
编号
构件名称
底筋型号数量
保护层设计厚度（mm）
1
一层结构梁J-F/6轴
214
25
2
一层结构梁A-F/7轴
216
25
3
二层结构梁A-C/18-22轴
212
20
4
二层结构板F-J/14-17轴
R7@200
25
5
三层结构梁A-C/10-13轴
218
20
6
五层结构梁C-D/9-11轴
214
25
7
六层结构梁A-C/10-13轴
218
25
8
七层结构板A-C/5-7轴
R7@160
25
9
九层结构梁A-C/10-13轴
218
25
10
九层结构板A-C/8-10轴
R7@160
25

3.现浇楼板厚度
楼板厚度检测（7#楼）
编号
构件名称
构件尺寸（MM）
设计厚度（MM）
1
二层结构板4-6/F-G轴
3700*7000
110
2
三层结构板10-13/A-C轴
3600*5100
100
3
四层结构板9-11/J-H轴
3900*6600
100
4
五层结构板17-19/F-J轴
3900*6600
100
5
六层结构板2-5/A－C轴
3600*5100
100
6
七层结构板22-24/J-F轴
3900*6600
100
7
八层板结构板30-32/J-F轴
3900*6600
100
8
九层结构板10-13/A-C轴
3600*5100
100
9
十层结构板37-40/J-G轴
3500*5800
100
10
十一层结构板30-32/J-F轴
3900*6600
100

4. 钢筋数量分布检测

钢筋数量分布检测（7#楼）
编号
构件名称
截面尺寸（mm）
受力钢筋型号数量
1
一层柱40/H轴
(b)200*(h)400
(b)214+114
(h)214+214
钢筋
分布
示意
图

2
三层柱22/C轴
(b)300*(h)400
(b)216+114
(h)216+114
钢筋
分布
示意
图

3
四层柱38/C轴
(b)300*(h)400
(b)216+114
(h)216+114
钢筋
分布
示意
图

4
六层柱9/A轴
(b)400*(h)400
(b)216+114
(h)216+114
钢筋
分布
示意
图

5
八层柱35/H轴
(b)300*(h)400
(b)216+114
(h)216+114
钢筋
分布
示意
图

6
十层柱12/C轴
(b)300*(h)400
(b)216+114
(h)216+114
钢筋
分布
示意
图

5.墙体拉结筋锚固力承载力检测

锚固力承载力检测（7#楼）
编号
构件名称
钢筋型号
植筋深度（mm）
植筋胶种
1
一层柱22/C轴
6
75
北京“固力”牌YC-200型甲乙组份
2
二层柱25/A轴
6
75
北京“固力”牌YC-200型甲乙组份
3
三层柱25/D轴
6
75
北京“固力”牌YC-200型甲乙组份

五、结构实体质量检验程序
1.编制结构实体质量检验专项方案，报项目总监理工程师（建设单位项目技术负责人）确认；
2.本工程结构实体质量检验委托武汉市东西湖区建设工程质量监督站检测中心检测，并签订书面检测合同，约定检测时间；
3.检测机构按本方案进行见证检测；
4.检测机构出具检测报告，监理（建设）单位对检验结果签署结论性意见，并将检验结论报建设工程质量监督机构备案。
注：工程抽查楼层及抽查构件部位根据建设单位项目负责人、监理单位、施工单位项目负责人现场共同选定。

建设单位：
监理单位:
施工单位：
XXXXXX公司
年 月 日

XXXXXX工程
结
构
实
体
检
测
方
案

编制人：
审核人：
审批人：
编制单位：

编制时间：
