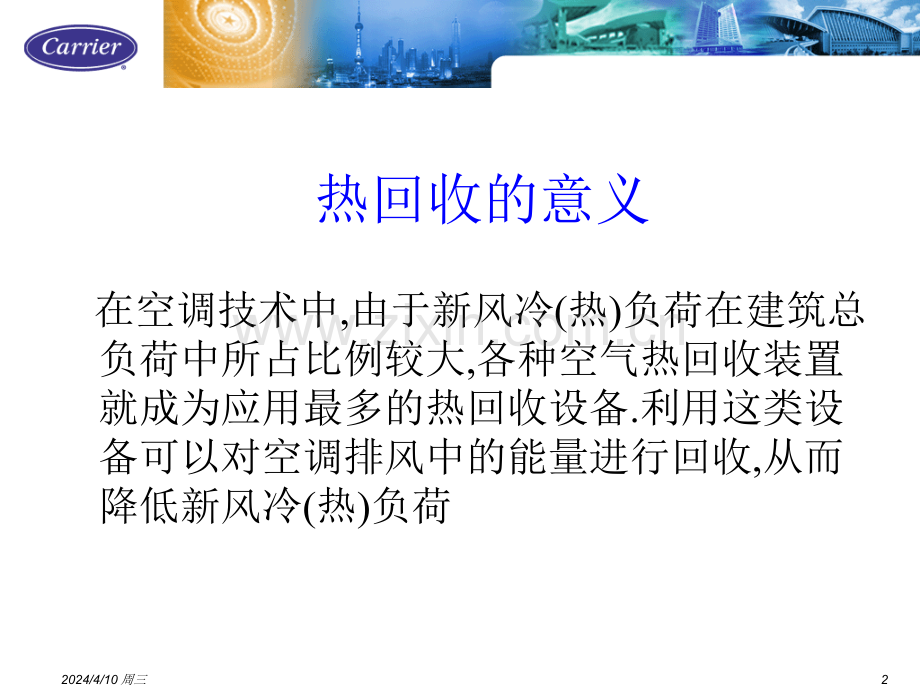

2024/4/10 周三1开利热回收机组产品2024/4/10 周三2热回收的意义 在空调技术中,由于新风冷(热)负荷在建筑总负荷中所占比例较大,各种空气热回收装置就成为应用最多的热回收设备.利用这类设备可以对空调排风中的能量进行回收,从而降低新风冷(热)负荷2024/4/10 周三3热回收的有关规定 GB50189-2005 规定建筑物设有集中排风系统且符合以下条件之一时,宜设置热回收装置,热回收装置的额定热回收效率不应低于60%送风量大于或等于3000m3/h的直流式空气调节系统,且新风与排风的温差大于或等于8 设计新风量大于或等于4000m3/h的空气调节系统,且新风与排风的温差大于或等于8 设有独立的新风和排风系统 2024/4/10 周三4热回收的类型转轮式热回收器板式热回收器填料喷淋灭菌型全热回收器热管式热回收器盘管环路式热回收器显热回收全热回收2024/4/10 周三5转轮热回收2024/4/10 周三6全热转轮的基本工作原理全热转轮的基本工作原理1.冷冷/热热 能量交换能量交换(如：如：80%效率效率)总是回到它来的一侧总是回到它来的一侧热风进热风进较热风出较热风出较冷风出较冷风出冷风进冷风进水汽进水汽进水汽出水汽出干燥空气出干燥空气出干燥空气进干燥空气进2.水汽或干空气水汽或干空气(例如例如 80%)通常会回到它们原来的地方通常会回到它们原来的地方 2024/4/10 周三72024/4/10 周三8使用全热转轮的好处可以显著地降低通风带来的能耗冲击可以显著地降低通风带来的能耗冲击常常能显著地降低系统初投资，因为对制冷供暖负荷的节常常能显著地降低系统初投资，因为对制冷供暖负荷的节省省能显著提高组合系统的潜热能显著提高组合系统的潜热(湿度湿度)处理性能处理性能使设计者可以大幅度地提高新风量，而无须加大能耗负荷使设计者可以大幅度地提高新风量，而无须加大能耗负荷2024/4/10 周三9各种类型的热回收转轮选型设计大于70%以上全热效率时，选用分子筛型全热回收转轮设计大于60%以上全热效率时，选用硅胶型全热回收转轮设计显热回收系统时，选用显热型热回收转轮2024/4/10 周三1039系列组合式空调箱都可以配合做成热转轮机组系列组合式空调箱都可以配合做成热转轮机组39G39G39CBF39CBF39CBFI39XT2024/4/10 周三1139系列机组可以做成立式热转轮机组,水平并排放置热转轮机组 立式机组一般考虑使用39CBF系列,宽度小水平机组可以考虑使用39系列机组(39G,39CBFI)(39CBF适用于大风量),高度小.热转轮的厚度一般为600mm,所配空调箱根据热转轮的尺寸来进行选择组合2024/4/10 周三1239CBF1638立式热转轮机组2024/4/10 周三1339G2526水平热转轮机组2024/4/10 周三14热转轮机组风机配置热转轮机组风机配置 回风回风送风送风排风排风压风压风/抽风抽风 回风回风送风送风排风排风压风压风/压风压风 回风回风送风送风排风排风抽风抽风/抽风抽风 回风回风送风送风排风排风抽风抽风/压风压风室外新风室外新风室外室外新风新风室外室外新风新风室外新风室外新风2024/4/10 周三1539系列组合式空调箱也可以配合做成板式热回收机组系列组合式空调箱也可以配合做成板式热回收机组39G39G39CBF39CBF39CBFI39XT2024/4/10 周三16叉流热交换2024/4/10 周三17板式或板翅式热回收机组无运动部件,属于静止式,分全热回收和显热回收显热回收一般用铝箔做平板,阻力200-300pa全热回收使用特殊矿物纤维的纸,阻力300pa39系列机组组合板式上下放置,叉流热交换器宽度小,长度长2024/4/10 周三1839G1610&0810叉流热交换机组2024/4/10 周三19热管式热回收器-水平放置,只能显热交换盘管环路式热回收器-利用一换热盘管,显热交换,是在39系列机组中的新风侧和排风侧各设置一台换热盘管,盘管之间用环形管路连接,管内充以工作流体(水或乙二醇),利用泵是流体强制循环填料喷淋灭菌型全热回收器应用较少2024/4/10 周三20Q&A Q&A 谢谢 谢！谢！THANK THANK YOUYOU
