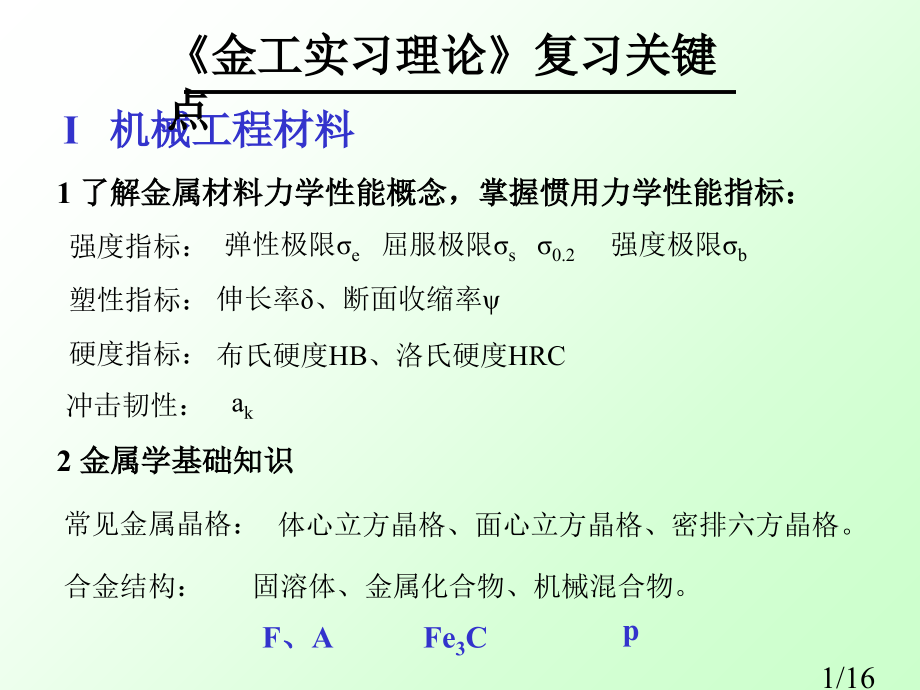

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,机械工程材料,1 了解金属材料力学性能概念，掌握惯用力学性能指标：,强度指标：,弹性极限,e,屈服极限,s,0.2,强度极限,b,塑性指标：,伸长率、断面收缩率,硬度指标：,布氏硬度HB、洛氏硬度HRC,冲击韧性：,a,k,2 金属学基础知识,常见金属晶格：,体心立方晶格、面心立方晶格、密排六方晶格。,合金结构：,固溶体、金属化合物、机械混合物。,F、A,Fe,3,C,p,金工实习理论复习关键点,1/16,金属结晶过程：,生核、长大。,结晶温度：,平衡结晶温度、实际结晶温度、过冷度、冷却速度。,结晶对金属组织和性能影响：,纯铁同素异晶转变：,熟练掌握铁碳合金相图：,用组织组成物填充相图中各区域；,能够准确地默画出铁碳合金相图；,了解碳对钢组织和性能影响；,分析钢结晶时组织转变情况；,2/16,3 钢热处理基本概念,普通热处理工艺及应用：,退火，正火，淬火和回火。,回火种类：,低温回火：,中温回火：,高温回火：,保持高硬度，用于刀具类。,有较高弹性极限，用于弹簧类,综合性能好，用于受力复杂件，如机器主轴，主要齿轮等。,3/16,钢,碳素钢,合金钢,普通碳素结构钢,优质碳素结构钢,优质碳素工具钢,高级优质工具钢,结构钢,工具钢,特殊性能钢,低合金结构钢,合金渗碳钢,合金调质钢,合金弹簧钢,滚动轴承钢,合金工具钢,合金模具钢,合金量具钢,不锈钢,耐热钢,耐磨钢,Q235 小轴 螺栓,45 齿轮 车床主轴,T8（木工工具）T12（丝锥）,T12A,16Mn（压力容器）,20CrMnTi（变速器齿轮）,40Cr（机床主轴）,60Si2Mn（大型弹簧）,GCr15,W18Cr4V（钻头）,1Cr18Ni9Ti（医疗器械）,1Cr13,ZGMn13（球磨机衬板）,4 惯用金属材料牌号识别和应用,4/16,铸铁,白口铸铁,灰口铸铁,麻口铸铁,普通灰铸铁,可锻铸铁,球墨铸铁,蠕墨铸铁,HT200（机床床身）,KTH350-10（阀体）,QT600-02（曲轴）,RuT420（钢锭模）,5/16,铸造部分,1 特种铸造,常见特种铸造方法及应用：,金属型铸造,（多用于生产有色金属铸造）,熔模铸造,（用于铸造形状复杂且不便于加工铸件）,压力铸造,（用于生产薄壁件，在全部铸造方式中表面质量最好）,离心铸造,（主要用于生产中空管状铸件）。,实质：,熔炼金属，制造铸型，并将熔融金属浇入铸型，冷凝后得到所需形状和性能铸件成形方法。,6/16,(2)铸件凝固方式,(3)铸造合金收缩形式,(4)缩孔预防方法：次序凝固标准,(5)降低应力办法：同时凝固标准,(1)合金流动性,2 合金铸造性能,7/16,3 铸件结构工艺性：,8/16,金属压力加工,1 压力加工种类,：轧制、挤压、拉拔、自由锻、模锻和冲压。,2,锻压生产特点和应用,：锻件力学性能好，但只能生产形状简单件。应用于受力较大或复杂零件毛坯，尤其是韧性要求较高零件，如：机器主轴、连杆，主要齿轮等。,自由锻：单件小批量，重大件；模锻：中小件大批量生产；冲压：薄板材料件大批量生产。,锻压生产实质：,利用金属材料塑性，借助于外力作用，使材料发生,塑性变形，,从而取得所需形状和尺寸。,3 模膛种类,：,模锻模膛,制坯模膛,预锻模膛,终锻模膛,模膛,9/16,简单拉深件工艺次序。拉深件缺点及预防办法。,落料模具尺寸：凹模与零件尺寸相同，凸模尺寸略小一些。,7 冲压生产基本工序：,分离工序：冲裁（冲孔和落料）和剪裁。,变形工序：弯曲、拉深、成型,冲孔模具尺寸：凸模与零件尺寸相同，凹模尺寸略大一些。,塑性 变形抗力 则铸造性能,6 坯料加热规范和铸造温度范围,5 金属铸造性能：,基本工序有两大类：分离工序和变形工序。,4 飞边槽作用及形式,10/16,8 自由锻零件结构工艺性,11/16,焊接,1,焊接方法分类和详细焊接方法应用：,熔化焊、压力焊和钎焊,。,2 焊接材料选取,：,焊条酸碱性反抗裂性影响。,3 常见焊接方式及应用：,焊条电弧焊、气体保护焊、埋弧自动焊、电阻焊、钎焊等。,焊接生产实质,焊接，就是在两块金属之间，用局部,加热,或,加压,等伎俩，借助于金属内部,原子结协力,，使分离金属连接成牢靠整体一个工艺方法。,12/16,4 焊接变形基本形式：,收缩变形 角变形 弯曲变形 扭曲变形 波浪变形,9 估算钢料可焊性方法：碳当量法,5 电阻焊：点焊、缝焊,6 钎焊：硬钎焊、软钎焊,8 碳含量合金元素淬硬倾向，形成裂纹倾向材料焊接性。,7 气体保护焊：,氩弧焊,二氧化碳气体保护焊,熔化极氩弧焊,不熔化极氩弧焊,13/16,10 焊接结构设计：,14/16,丁字连接,角接,对接,15/16,Wish you success!,机械学院工程训练中心,16/16,
