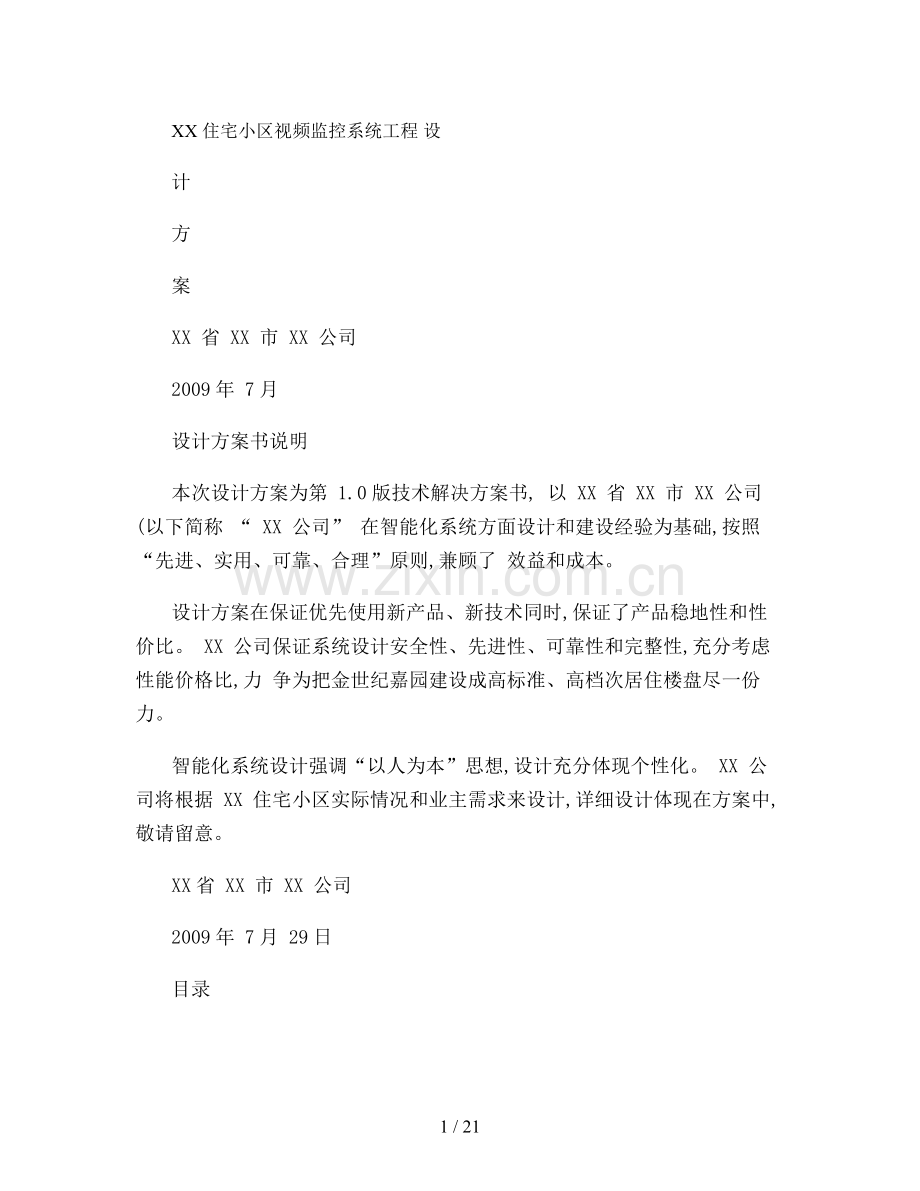

XX 住宅小区视频监控系统工程 设
计
方
案
XX 省 XX 市 XX 公司
2009年 7月
设计方案书说明
本次设计方案为第 1.0版技术解决方案书, 以 XX 省 XX 市 XX 公司 (以下简称 “ XX 公司” 在智能化系统方面设计和建设经验为基础,按照“先进、实用、可靠、合理”原则,兼顾了 效益和成本。
设计方案在保证优先使用新产品、新技术同时,保证了产品稳地性和性价比。 XX 公司保证系统设计安全性、先进性、可靠性和完整性,充分考虑性能价格比,力 争为把金世纪嘉园建设成高标准、高档次居住楼盘尽一份力。
智能化系统设计强调“以人为本”思想,设计充分体现个性化。 XX 公司将根据 XX 住宅小区实际情况和业主需求来设计,详细设计体现在方案中,敬请留意。
XX省 XX 市 XX 公司
2009年 7月 29日

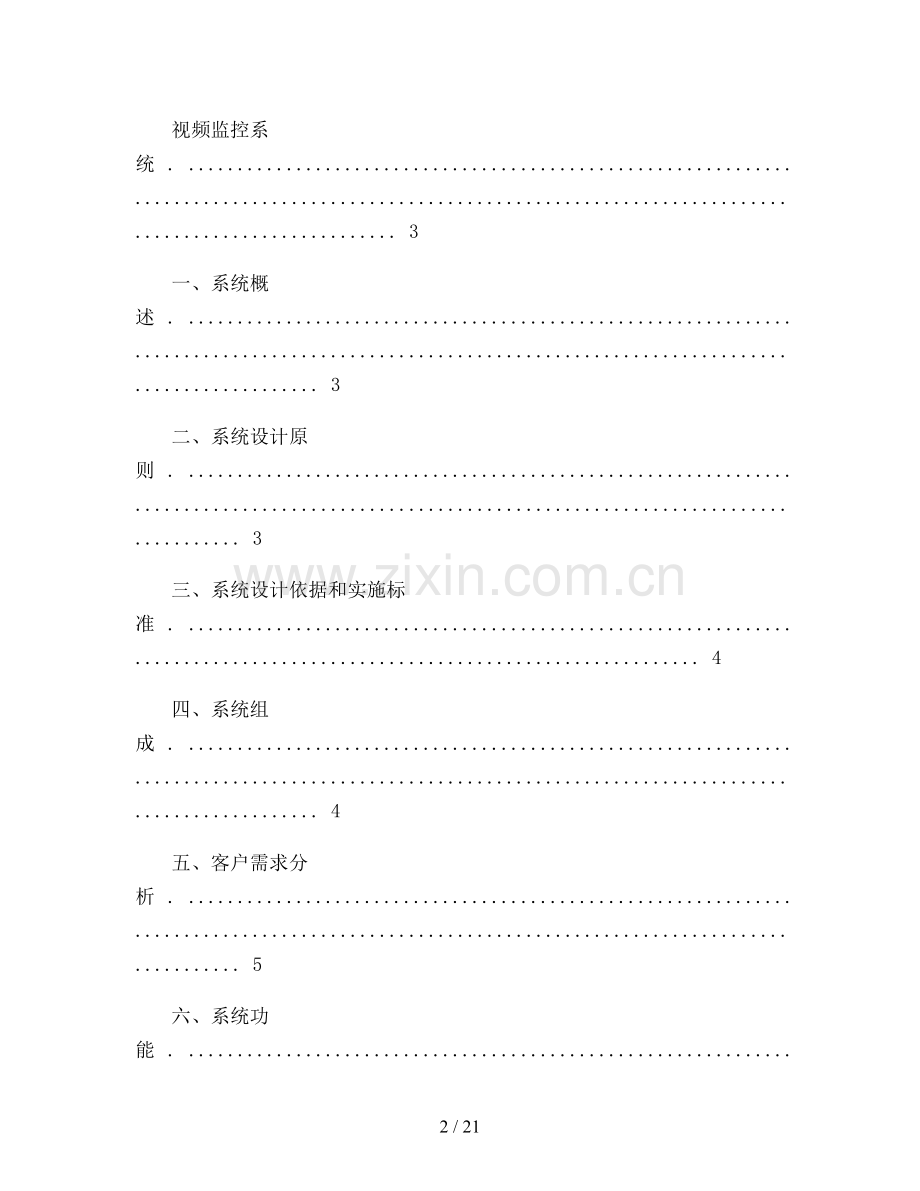

目录
视频监控系统 . ............................................................................................................................................................ 3
一、系统概述 . .................................................................................................................................................... 3
二、系统设计原则 . ............................................................................................................................................ 3
三、系统设计依据和实施标准 . ........................................................................................................................ 4
四、系统组成 . .................................................................................................................................................... 4
五、客户需求分析 . ............................................................................................................................................ 5
六、系统功能 . .................................................................................................................................................... 6
七、主要设备功能介绍 . .................................................................................................................................... 7
1、彩转黑摄像机 . .............................................................................................................................................. 7
2、 20米红外线半球摄像机 . ............................................................................................................................. 8
3、 50米红外防水一体化摄像机 . ..................................................................................................................... 9
4、强光抑制摄像机 . ........................................................................................................................................ 10
5、 DS-8016HS-S 16路嵌入式硬盘录像主机 . ................................................................................................11
6、 8路视频光端机 . ......................................................................................................................................... 12
八、摄像机点分布及选型 . .............................................................................................................................. 13
九、报价清单 . .................................................................................................................................................. 15 技术支持及人员培训 . ...................................................................................................................................... 16 售后服务 . .......................................................................................................................................................... 16 附平面设计图 . .................................................................................................................................................. 16
视频监控系统
一、系统概述
公共安全防范系统是现代科技发展一种高科技产品。 它把人为管理、 安全防范、 信息处 理有机地结合一起,使现代化管理手段有了极大提高。现代建筑群中所安装 CCTV 系统应 充分体现其现代化、 科学化、 综合化, 同时其选用设备应尽量考虑先进性、 可靠性、 实用性, 外形美观、布局合理,真正体现保安自动化、管理现代化、操作简单化。
近几年来, 随着 CCD 摄像机和数字监控系统成熟和商品化, 电视监控系统在最近得到了 飞速发展。 它使管理人员在控制室中就能观察到监控区域内所有重要地点情况, 为保安系 统提供良好视觉效果 , 同时也为监控区域人员活动提供了有力保障。
在小区安保系统中, 闭路监控技术应用是非常突出, 占据了非常重要地位, 结合该 小区实际情况及甲方要求, 我们本着配套齐全、 功能完备、 经济合理原则做出了本系统 总体设计方案,下面我们将分别就设计原则和设计依据,系统配置等做出详细阐述。
二、系统设计原则
1. 实用性 :重点考虑系统实用性,注重系统综合能力和总体性能。
2. 稳定性、可靠性 :须选用先进、成熟、可靠并在小区监控项目运行业绩良好硬件设 备,操作系统软件、应用软件和网络拓扑方式及先进、可靠数据通信规约。图像监控系统 采用不应影响被监控设备正常运行。 图像监控系统局部故障不应影响整个监控系统正常 工作。监控系统应具有较强抗干扰和防雷功能。系统具有自诊断功能。
3. 开放性 :考虑到系统投资长期效益,设计及选型注重开放性,图像监控系统中各产 品符合国际标准以及有关国家标准和行业规约等, 满足系统可扩性和可移植性, 使其他计算 机网络用户便于浏览和查询。 图像监控系统软、 硬件应采用模块化结构, 便于图像监控系统 扩容和升级。
为了适宜未来系统扩展要求, 系统在满足现有功能基础上预留足够接口以便系统扩 充之用。系统中控制部件(软、硬件采用模块式结构、模组式交换矩阵、内部总线化等技术 措施,可以方便灵活进行扩充,充分保证系统在将来适应性。
4. 先进性:系统采用先进图像压缩技术 H.264技术,能反映当今技术先进水平,有 监控前端采用专用芯片完成实时图像压缩, 保证系统稳定运行。 系统可以很方便进行软 件升级,保证用户投资。
三、系统设计依据和实施标准
本系统设计依据以下国家有关设计规范及标准:
A 、 《安全防范工程程序及要求》 (GA/T75-94
B 、 《工业电视系统工程设计规范》 (GBJ115-87
C 、 《计算机软件开发规范》 (GB8566-88
D 、 《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92
E 、 《民用闭路监视电视系统工程技术规范》 (GB50198
F 、 《火灾自动报警系统设计规范》 (GBJ116-88
G 、 《电业安全工作规程》 (DL-408-91
H 、 《民用建筑电气设计规范》 (JGJ/T16-92
I 、 《工业企业通信设计规范》 (GBJ42-81
J 、 《报警图像信号有线传输装置》 (GB/T-16677-96
K 、 《电子测量仪器电磁兼容试验规范》 (GB6833-87
L 、 《建筑物防雷设计规范》 (GB50057-94
四、系统组成
数字闭路电视监控系统应该说是跨学科跨行业系统工程,以功能要求不同可分为以 下几个方面:
1 前端摄像系统
2 传输系统
3 视频控制系统
4 视频显示和记录系统
摄像部分是电视监控系统前沿部分,是整个系统“眼睛” ,它把监视内容变为图像 信号, 传送控制中心监视器上, 摄像部分好坏及它产生图像信号质量将影响整个系统 质量。
传输部分是系统图像信号通道。传输电缆质量好坏不但会影响图像画质好坏同时 还会影到整个系统抗干扰能力。
控制部分是整个系统“心脏”和“大脑” ,是实现整个系统功能指挥中心。
显示部分一般是由几台或多台监视器(电视墙组成,它功能是将传送过来图像一 一显示出来。
摄像部分
摄像部分是电视监控系统前沿部分,是整个系统“眼睛” 。它布置在被监视场所某 一位置上,使其视场角能覆盖整个被监视各个部位。有时,被监视场所面积较大,为了节省 摄像机所用数量、简化传输系统及控制及显示系统,在摄像机上加装电动(可遥控 可 变焦距(变倍镜头,使摄像机所能观察距离更远、更清楚,同时还把摄像机安装在电动云 台上, 通过控制器控制, 可以使云台带动摄像机进行水平和垂直方向旋转, 从而使摄像机 能覆盖到角度、面积更大。总之,摄像机就像整个系统眼睛一样, 把它监视内容变为图 像信号,传送给控制中心监视器上。
前端摄像机选择应从实用 , 易安装和图像效果及环境因素以及安装美观性 , 可靠性 , 安全性 , 稳定性 , 和不损坏原建筑物等方面考虑。
光缆传输部分
传输部分就是系统图像信号、 声音信号、 控制信号等通道。 目前数字监控系统多半采用 视频基带传输方式。 如果在摄像机距离控制中心较远情况下, 也有采用射频传输方式或光纤 传输方式。
对图像信号传输重点要求在图像信号经过传输系统后, 不产生明显噪声、 失真 (色度 信号及亮度信号均不产生明显失真 ,保证原始图像信号(从摄像机输出图像信号清 晰度和灰度等级没有明显下降等,根据本大厦传输距离情况,本方案设计用 75-5同轴视 频线传输。
控制部分
控制部分是整个系统“心脏”和“大脑”,是实现整个系统功能指挥中心。控制部 分主要由总控制台(数字监控系统主机组成。总控制台中主要功能有:视频信号分配、 图像信号校正及补偿、图像信号切换、图像信号记录等;对摄像机、电动变焦镜头、 云台等进行遥控, 以完成对被监视场所全面、 详细监视或跟踪监视; 对系统防区进行布防、 撤防等功能。当前端防区有非法入侵时,报警信号传送到总控制台,可以显示报警防区、联 动警号、闪灯、前端灯光等设备。 摄像机分布遵循主要原则是这样:根据系统中摄像机 台数,选择主机最大输入路数。主机最大输入路数一般应大于摄像机台数,以便为今后 扩展时留有余地。 为了便于集中管理和根据本小区有关要求, 中控室可设在中心机房里面。
五、客户需求分析
XX 住宅小区各主 /次出入口、 各栋楼单元入口等是人流出入较多和密集地方,存在极高 安全隐患。 本系统主要是对花园主要出入口、 楼栋单元出入口等公共场所安装监控信点进
行监控, 并把监视点现场情况实时地传送到控制中心监视器上, 以达到花园现代化管理和 安全防范目。
六、系统功能
性能、功能先进:
设备选型要保证技术领先,性能可靠,操作简便、实用,维护简单,性能价格比最优,并 留有扩展余地。 设备采用均采用目前领先技术和生产工艺制造, 系统建成后, 三至五年不会落 后淘汰。
电视监控系统功能完善 :
通过保安监控系统随时掌握监控区域内人员活动情况, 检查各个重点部位安全情况, 提 前发现隐患,及时处理突发事件。并自动进行录像。正常情况下对进行 24小时录像,录像资 料可备出事时查询。
设备高可靠性:采用监控行业最新技术和高品质设备。
操作简单实用:采用高科技手段,进行智能化设计,尽量减少系统操作复杂性。 并作到 系统工作稳定可靠,维护简单。
发展性:系统应在初步设计时,就考虑未来良好发展性, 以降低未来发展成本,使系 统具有良好可持续发展性。
经济性:在满足安全防范级别要求前提下,在确保系统稳定可靠、性能良好基础上, 在考虑系统先进性同时,按需选择系统和设备,做到合理、实用,降低成本,从而达到极 高性能价格比,降低智能大厦安全管理运营成本。
外观效果美观:
前端装置安装均考虑安全性、 隐蔽性及美观性, 根据实用和美观原则, 我们都选用了外 观工艺和性能稳定都比较好安防产品。
七、主要设备功能介绍 1、彩转黑摄像机

产 品 特 点
1/3" SONY Super HAD CCD 500TVL , 0.5Lux/F1.2
画 面 细 腻 , 真 实 还 原 图 像 色 彩
先 进 DSP 数 字 处 理 技 术 ,提 供 更 高 质 量 图 像
技 术 参 数

2、 20米红外线半球摄像机
产 品 特 点

1/3" SONY Super HAD CCD 500TVL,22PCS IR LED 先 进 DSP 数 字 处 理 技 术 提 供 更 高 质 量 图 像
广 泛 应 用 于 酒 店 、 智 能 小 区 、 大 厦 、 学 校 、 医 院 等 场 所
技 术 参 数

3、 50米红外防水一体化摄像机
特 性
★ 1/3"SONY CCD;

★ 可 自 动 切 换 日 夜 转 换 功 能 ★ 35PCS IR LED;
★ 红 外 可 视 距 离 标 称 50米
技 术 参 数

4、强光抑制摄像机
特 性

1/3"SONY HAD CCD; 480线 0.3Lux/F1.2
先 进 DSP 数 字 处 理 技 术 提 供 更 高 质 量 图 像
广 泛 应 用 于 酒 店 、 智 能 小 区 、 大 厦 、 学 校 、
医 院 等 场 所
技 术 参 数

5、 DS-8016HS-S 16路嵌入式硬盘录像主机

DS-8000HS-S 系 列 嵌 入 式 网 络 硬 盘 录 像 机 除 本 地 录 像 、控 制 功 能 外 ,还 具 备 强 大 网 络 功 能 。该 系 列 产 品 是 面 向 低 成 本 应 用 领 域 推 出 全 新 产 品 解 决 方 案 。在 这 一 产 品 系 列 中 , 全 部 使 用 了 高 端 嵌 入 式 机 型 成 熟 技 术 , 如 嵌 入 式 技 术 、 DSP 压 缩 技 术 、 H.264先 进 视 频 压 缩 标 准 等 等 。 DS-8016HF-S 系 列 网 络 硬 盘 录 像 机 典 型 应 用 场 景 包 括 银 行 、 政 府 单 位 、 别 墅 、 大 型 企 业 和 校 园 等 。
详 细 参 数

6、 8路视频光端机

型号:HS-VDT/R801011
产品概述 :
HS-VDT/R1601011十六路视频光端机是以大规模集成电路为核心 , 采用先进高速数字电复接 /分接技术, 通 过电信级高速光电传输平台, 可实现高达 16 路数字视频信号, 一路反向控制数据, 以及多路音频, 以太网, 开关量,电话等在 1 芯光纤上实时高质量传输。产品所有核心电路均采用进口元器件,性能稳定,传 输质量好。所有光、电接口均符合国家标准,安装简单,免调试。
应用场合:
监控中心(分控互连
智能交通系统(ITS
高速公路视频监控系统
收费站视频监控系统
高保真视频会议系统
闭路电视工业监视
安防系统
特征:
全数字、无压缩视频光端机,及传统模拟视频光端机相比有无可比拟优势。
简洁明快单板式设计,性能稳定,发热量少。
免调试,安装、维护方便;
完备工作指示灯;
提供多种业务接口(视频、数据、光纤等 ;
体积小,易放置;
性能稳定、发热量小,在温度较高环境中可稳定运行。
电源:
220V AC ±20% 总功耗 25W(单端
类 型:19' 台式
尺 寸:210mm ×136mm ×45mm (19' 台式
环境条件:
● 工作温度:-25℃ ~+70℃
● 储存温度:-40℃ ~+80℃
● 相对湿度:0~95%(非冷凝
八、摄像机点分布及选型

XX 住宅小区视频监控系统工程 九、报价清单 视频监控报价清单 序号 前端接入设备 彩转黑摄像机 红外线半球型摄像机 红外线摄像机 强光抑制摄像机 A 资料中心设备 嵌入式硬盘录像机 矩阵 1000G 硬 盘 21 寸 监 视 器 电视墙机柜 控制台 B 线缆传输设备 同轴线缆 S Y V 7 5 - 5 -9 6 米 25 200 25 200 32 200 55 8 路 合计 BL-21G DS-8016HS-S 台 台 块 台 套 个 16 1 16 16 1 1 订制 订制 估价 合计 BL-230P BL-D528IR B L - W 6 5 2 I R/ M BL-270G 支 支 支 套 15 24 19 2 20 名称 型号 单位 数量 单价 总价格 备注 电 源 线 /控 制 线 RVVP 2×0.75 米 光纤光缆 视频光端机 C 配件部分 摄像机专用电源 摄像机专用电源 室外防水护罩 室内防尘护罩 摄像机支架 电 源 接 线 DC-2.1X 带 线 BNC 接 头 SP-4912 1210SW BL-30W BL-30A BL-A02 合计 米 对 个 个 个 个 支 条 个 2 23 6 20 15 22 7 20 10 第 15 页 共 17 页 XX 省 XX 市 XX 公司
XX 住宅小区视频监控系统工程 00 土建施工 PVC 管 及 配 件 D E F G H 合计 产 品 总 价 (A+B+C+D 安 装 调 试 费 (E*6% 税 金 :(E+F*6% 工 程 总 造 价 (E+F+G 批 批 1 1 按照实际 按照实际 大 写 (人 民 币 : 注：所有产品价格均为不含税价格。 技术支持及人员培训 1. 提供核心设备用户手册，外购设备及器材使用说明书和软件操作使用说明书，并免费提供软件升 级版本。 2. 现场安装由本公司派相关技术人员现场指导，包括设备安装、分系统调试和系统联调等。 3. 负责对甲方操作使用和维护人员进行免费培训。使其基本了解产品功能和相关技术指标，并能初步 操作使用；在设备调试和系统联调过程中使其能够熟练操作使用，并能进行简单维护。 4. 提供完善技术支持和服务，设备终身维护。 售后服务 本公司将对系统承诺免费保修一年，公司维修人员在接到通知后最快时间做出反应,24 小时内到达现场, 系统从验收之日起，由于产品质量问题引起故障，公司免费维修；保修期满后，每年按双方约定维修 费收取，零配件费用另计。 附平面设计图 第 16 页 共 17 页 XX 省 XX 市 XX 公司
