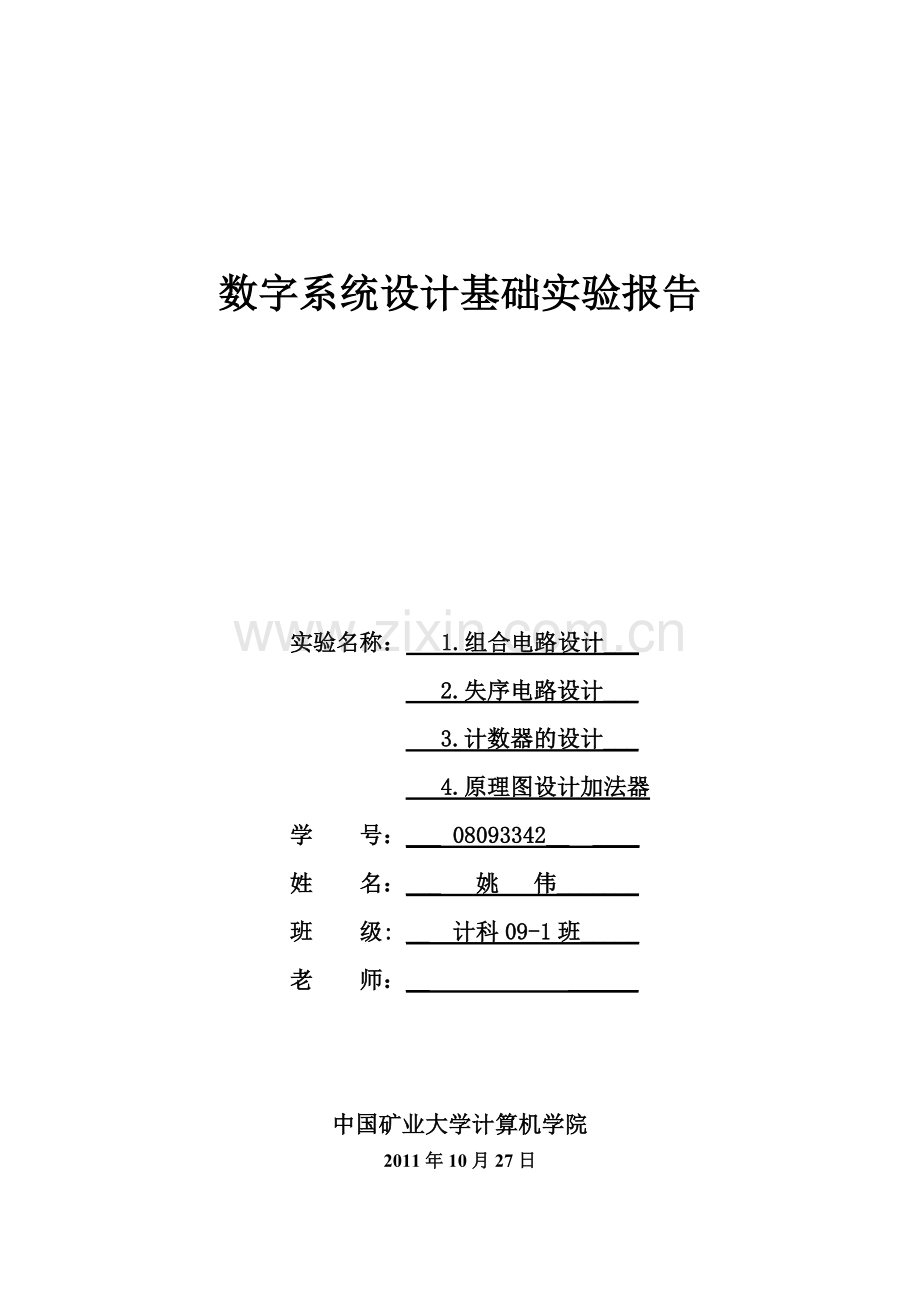

数字系统设计基础实验报告

实验名称： 1.组合电路设计___
2.失序电路设计___
3.计数器的设计___
4.原理图设计加法器
学 号：___ 08093342__ ____
姓 名：___ 姚 伟_______
班 级: __ 计科09-1班_____
老 师：__ ______

中国矿业大学计算机学院
2011年10月27日
实验一：组合电路的设计
一． 实验目的
熟悉QuartusⅡ的VHDL文本设计流程全过程，学习简单组合电路的设计、仿真和硬件测试。
二． 实验任务
任务1：利用QuartusⅡ完成2选1多路选择器的文本编辑输入和仿真测试等步骤，得出仿真波形。最后在试验系统上进行硬件测试，验证本项设计的功能。
任务2：将此多路选择器看成是一个元件mux21a，利用元件例化语句描述电路图，并将此文件放在同一目录中。
对于任务中的例子分别进行编译、综合、仿真，并对其仿真波形作出分析说明。
三． 实验过程
1. 新建一个文件夹，取名CNT10。
2. 输入源程序。
3. 文件存盘，文件名为cnt10，扩展名为.vhd。
4. 创建工程，按照老师要求对软件进行设置。
5. 进行失序仿真，得到仿真图形。
四． 实验程序
任务1：
entity CNT10 IS
port (a,b,s:in bit;
y:out bit);
end entity CNT10;
architecture one of CNT10 is
begin
process (a,b,s)
if s='0' then y<=a; else y<=b;
end if;
end process;
end architecture one;
任务2：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY MUXK IS
PORT (s0,s1: in STD_LOGIC;
a1,a2,a3: in STD_LOGIC;
outy: out STD_LOGIC );
END ENTITY MUXK;
ARCHITECTURE double OF MUXK IS
SIGNAL tmpout,tmp:STD_LOGIC;
BEGIN
u1: PROCESS(s0,a2,a3,tmp)
BEGIN
IF s0='0' then tmp<=a2;
else tmp<=a3;
END IF ;
END PROCESS u1 ;
u2: PROCESS(s1,a1,tmp,tmpout)
BEGIN
IF s1='0' then tmpout<=a1;
else tmpout<=tmp;
END IF ;
END PROCESS u2 ;
outy<=tmpout;
END ARCHITECTURE double;

五． 实验结果
任务1：

任务2：

六． 实验体会
在课堂上对于“EDA与VHDL”这门课的用处及用法一直一知半解，课上对于一些编程也是学的很模糊，因为学习过模拟电路与数字电路，所以总认为器件仿真要用电脑模拟器件或者直接用实物，但是通过本次实验对QuartusⅡ的初步接触，了解了其功能的强大。通过实验我初步掌握了软件的使用技巧，对下节课的实验打下了很好的基本功。

实验二：时序电路设计
一． 实验目的
熟悉QuartusⅡ的VHDL文本设计过程，学习简单时序电路的设计、仿真和测试。
二． 实验任务
任务1：设计触发器，给出程序设计、软件编译、仿真分析、硬件测试及详细实验过程。
任务2：设计锁存器，同样给出程序设计、软件编译、仿真分析、硬件测试及详细实验过程。
三． 实验过程
a) 新建一个文件夹，取名second。
b) 输入源程序。
c) 文件存盘，文件名为second，扩展名为.vhd。
d) 创建工程，按照老师要求对软件进行设置。
e) 进行失序仿真，得到仿真图形。
四． 实验程序
任务1：
library ieee;
use ieee.std_logic_1164.all;
entity second is
port(clk,d:in std_logic;
q:out std_logic);
end;
architecture bhv of second is
signal q1:std_logic;
begin
process(clk,q1)
begin
if clk'event and clk ='1'
then q1<=d;
end if;
end process;
q<=q1;
end bhv;
任务2：
library ieee;
use ieee.std_logic_1164.all;
entity suocun is
port (clk,d:in std_logic;
q:out std_logic);
end;
architecture bhv of suocun is
begin
process (clk,d)
begin
if clk='1'
then q<=d;
end if;
end process;
end;
五． 实验结果
任务1：

任务2：

六． 实验体会
本次实验虽然是参照书上的例子，但是由于书上只提供了结构体部分，所以实体部分需要自己来设计。虽然难度不是很大，但是觉得自己的收获还是非常不小。本次实验分别设计了锁存器和触发器，唯一的不足就是得到的波形图与书上稍微有些出入，由于自己弄的是时序仿真，所以会有很大的延时。总之，这次实验的收获还是很大的。

实验三：加法计数器的设计
一． 实验目的
学习计数器的设计、仿真和硬件测试，进一步熟悉VHDL设计技术。
二． 实验任务
任务1：在QuartusⅡ上对加法计数器进行编辑、编译、综合、适配以及仿真。说明例中各语句作用，详细描述示例的功能特点，给出其所有信号的时序仿真波形。
任务2：引脚锁定以及硬件下载测试。引脚锁定后进行编译、下载和硬件测试实验，将实验过程和实验结果写进实验报告。
三． 实验过程
依据以前实验步骤，对加法器进行设计，得出时序仿真图。
四． 实验程序
任务1：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity jiafa is
port (clk,rst,en:in std_logic;
cq:out std_logic_vector(3 downto 0);
cout:out std_logic);
end jiafa;
architecture behav of jiafa is
begin
process(clk,rst,en)
variable cqi:std_logic_vector(3 downto 0);
begin
if rst='1' then cqi:=(others=>'0');
elsif clk'event and clk='1' then
if en='1' then
if cqi<9 then cqi:=cqi+1;
else cqi:=(others=>'0');
end if;
end if;
end if;
if cqi=9 then cout<='1';
else cout<='0';
end if;
cq<=cqi;
end process;
end behav;

五． 实验结果
任务1：

任务2：

六． 实验体会
本次实验主要涉及到了硬件仿真的内容，但是实验完成的并不是很顺利，由于机箱的原因，自己并没有亲自进行操作，而是和别人共同完成。即使如此，我也初步掌握了下载文件的操作，对机箱有了一些认识。本次实验内容不多，但是涉及范围比较广，所以学到了很多知识点。

实验四：原理图输入法设计全加器
一． 实验目的
熟悉利用QuartusⅡ原理图输入方法设计简单组合电路，掌握层次化设计的方法，并通过一个八位全加器的设计把握利用EDA软件进行原理图输入方式的电子线路设计的详细流程。
二． 实验任务
任务1：完成半加器和全加器的设计，包括原理图输入、编译、综合、适配、仿真和实验板上硬件测试，并将此全加器电路设置成一个硬件符号入库。
任务2：建立一个高层次的原理图设计，利用以上获得的1位全加器构成8位全加器，并完成编译、综合、适配、仿真和硬件测试。
三． 实验过程
a) 打开QuartusⅡ软件，选择File->New命令，并选择Block Diagram/Schematic File选项，打开原理图编辑窗口。
b) 右击鼠标，选择Insert->Symbol命令，在窗口中点击“…”按钮找到基本单元库路径，然后选择原件，编辑原理图。
c) 保存所创建的原理图，文件取名为banjia.bdf。
d) 选择File->Create/Update->Create Symbol File for Current File命令，将上述得到的文件变成一个元件符号存盘，留着设计全加器调用。
e) 在打开一个原理图编辑窗口，调用半加器元件后对全加器进行设计，然后存盘，取名为quanjia.bdf。
f) 然后按照以前的步骤创建名为quanjia的工程，并得到时序仿真波形。
g) 全加器设计：
设计8位全加器即把一位全加器转变为一个元件符号存盘，然后按照一位全加器设计方法，利用8个一位全加器连接，构成一个8位全加器。
四． 实验程序及原理图
任务1：
半加器程序：
LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY work;
ENTITY banjia IS
PORT
(
a : IN STD_LOGIC;
b : IN STD_LOGIC;
co : OUT STD_LOGIC;
so : OUT STD_LOGIC
);
END banjia;
ARCHITECTURE bdf_type OF banjia IS
SIGNAL SYNTHESIZED_WIRE_0 : STD_LOGIC;
BEGIN
或门程序：
library ieee;
use ieee.std_logic_1164.all;
entity or2a is
port(a,b:in std_logic;
c:out std_logic);
end entity or2a;
architecture one of or2a is
begin
c<=a or b;
end;
全加器程序（例化）：
-- Copyright (C) 1991-2009 Altera Corporation
-- Your use of Altera Corporation's design tools, logic functions
-- and other software and tools, and its AMPP partner logic
-- functions, and any output files from any of the foregoing
-- (including device programming or simulation files), and any
-- associated documentation or information are expressly subject
-- to the terms and conditions of the Altera Program License
-- Subscription Agreement, Altera MegaCore Function License
-- Agreement, or other applicable license agreement, including,
-- without limitation, that your use is for the sole purpose of
-- programming logic devices manufactured by Altera and sold by
-- Altera or its authorized distributors. Please refer to the
-- applicable agreement for further details.
-- PROGRAM "Quartus II"
-- VERSION "Version 9.0 Build 184 04/29/2009 Service Pack 1 SJ Full Version"
-- CREATED ON "Fri Oct 28 15:29:12 2011"
LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY work;
ENTITY quanjia IS
PORT
(
ain : IN STD_LOGIC;
bin : IN STD_LOGIC;
cin : IN STD_LOGIC;
cout : OUT STD_LOGIC;
sum : OUT STD_LOGIC
);
END quanjia;
ARCHITECTURE bdf_type OF quanjia IS
COMPONENT banjia
PORT(a : IN STD_LOGIC;
b : IN STD_LOGIC;
so : OUT STD_LOGIC;
co : OUT STD_LOGIC
);
END COMPONENT;
SIGNAL SYNTHESIZED_WIRE_0 : STD_LOGIC;
SIGNAL SYNTHESIZED_WIRE_1 : STD_LOGIC;
SIGNAL SYNTHESIZED_WIRE_2 : STD_LOGIC;
BEGIN
b2v_inst : banjia
PORT MAP(a => ain,
b => bin,
so => SYNTHESIZED_WIRE_2,
co => SYNTHESIZED_WIRE_0);
b2v_inst1 : banjia
PORT MAP(a => SYNTHESIZED_WIRE_0,
b => cin,
so => SYNTHESIZED_WIRE_1,
co => sum);
cout <= SYNTHESIZED_WIRE_1 OR SYNTHESIZED_WIRE_2;
END bdf_type;
半加器原理图：

元件符号存盘：

全加器原理图：

元件符号存盘：

8位全加器原理图：

五． 实验结果
任务1：

任务2：

六． 实验体会
本次实验内容比较多，也比较复杂，一开始并不是很清楚该怎么做，也犯过很多错误，最后经过多次问老师，在老师的指导下，明白了一些脉络。由于对8位全加器的设计很陌生，所以在网上查了许多资料，通过一点一点学习，掌握了一些基本原理。虽然这次实验用了很长时间，并且效果也并不怎么好，但是总体来说，收获还是很多的。

总体收获
通过以上四次实验，不但增强了我的动手能力，对EDA的编程熟练了许多，更主要的是建立了我对这门课程的兴趣，非常有助于我在今后对于专业课的强化学习。感谢这次实验，真的让我收获很多，给了我自信。
