六曼公路隧道机电安装工程施工组织设计

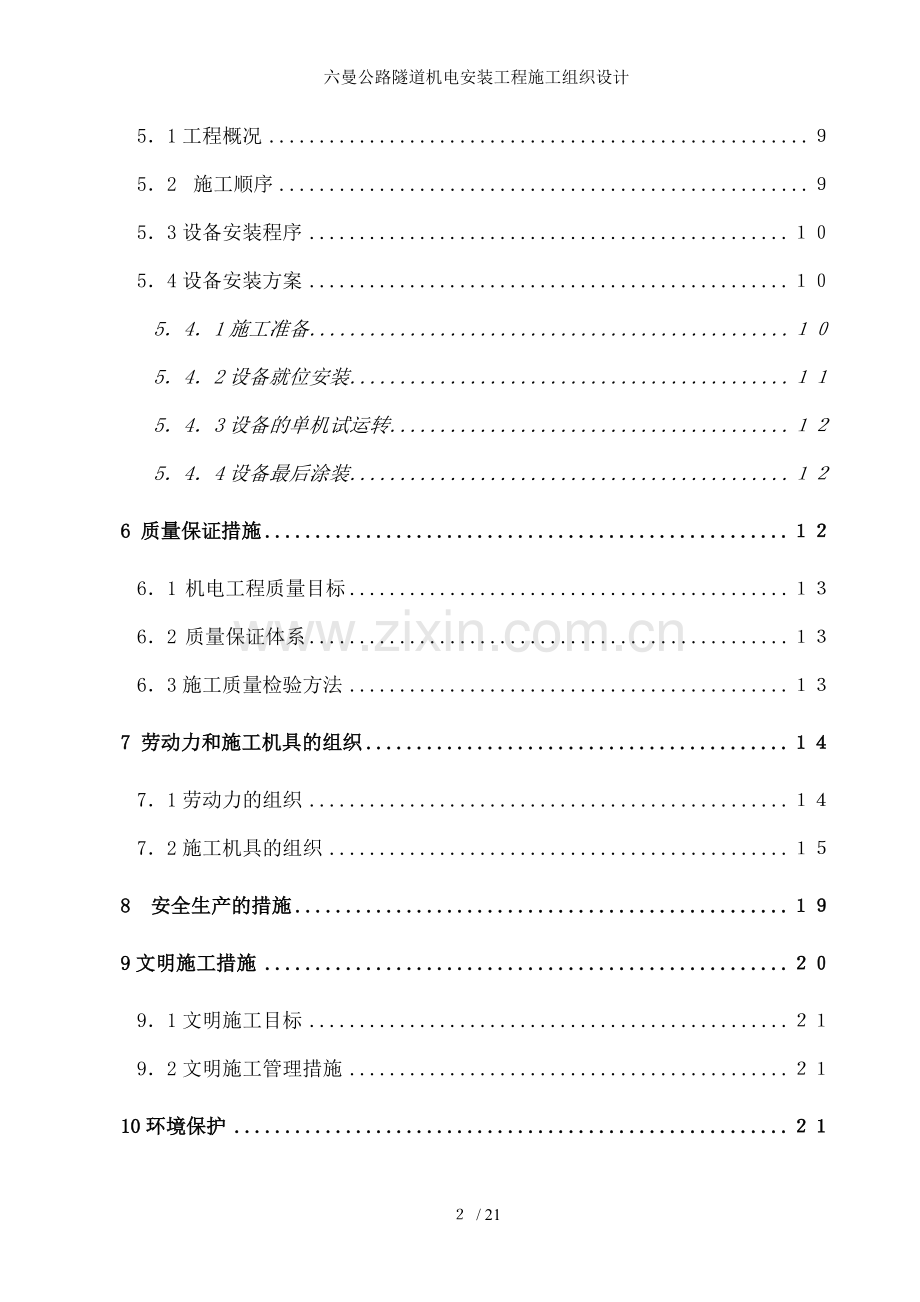

1 施工组织设计依据 ３
2工程概况 ３
2．1总概述 ３
2．2机电工程概况 ３
2．2．1通风设施 ４
2．2．2照明设施 ４
2．2．3安全设施 ４
2．2．4供配电设施 ５
2．2．5隧道控制系统（PLC） ５
3 施工组织措施 ５
3．1 设备、人员动员周期 ５
3．2设备、人员、材料运到施工现场的方法 ５
3．3 项目经理部组织机构 ６
3．4管理人员与设备的配置 ６
4进度计划管理 ７
4．1概述 ７
4．2机电工程进度计划 ７
4．3施工进度计划的控制 ７
4．3．1进度计划的控制方法 ７
4．3．2进度计划的过程控制 ８
5．安装工程施工方案 ９
5．1工程概况 ９
5．2 施工顺序 ９
5．3设备安装程序 １０
5．4设备安装方案 １０
5．4．1施工准备 １０
5．4．2设备就位安装 １１
5．4．3设备的单机试运转 １２
5．4．4设备最后涂装 １２
6 质量保证措施 １２
6．1 机电工程质量目标 １３
6．2 质量保证体系 １３
6．3施工质量检验方法 １３
7 劳动力和施工机具的组织 １４
7．1劳动力的组织 １４
7．2施工机具的组织 １５
8 安全生产的措施 １９
9文明施工措施 ２０
9．1文明施工目标 ２１
9．2文明施工管理措施 ２１
10环境保护 ２１

施工组织设计

1 施工组织设计依据
u 六曼公路第五合同段（k53+000~k68+000）隧道机电工程合同文件：
u 六曼公路第五合同段（k53+000~k68+000）隧道机电工程施工图；
u 现行相关的国家安装施工、验收规范与质量评定标准；
u 《公路隧道通风照明设计规范》。
u 长期从事机电工程安装施工的实践经验。
2工程概况
2．1总概述
赛格隧道为一座单洞双向行驶双车道隧道，隧道起点桩号为K63+328，终点桩号为K64+230，全长902m。进出口均采用端墙式洞门，洞门与洞口的地地貌应结合良好，并与洞口地形、地貌协调一致。本工程为云南省S230线六库至曼海桥二级公路赛格隧道机电工程，隧道基本段照明亮度为2.5cd/m2，通风照明40km/h，由过度段基本段组成。
2．2机电工程概况
赛格隧道机电工程是一个设施简单，监控等级低的一般性机电工程，它由通风设施、照明设施、通风设施、配电设施、消防设施现场监控设施等分项工程组成。
2．2．1通风设施
在赛格隧道采用射流式纵向通风方式，配置φ1000、22KW射流风机4台且每个断面2台的两个断面。设计风速为Vt=2.61m/s。
射流风机采用电子式电机软启动器启动风机，控制方式分别为：程序控制，自动控制和手动控制，由洞外箱式变压器供电。
2．2．2照明设施
照明系统分洞内正常照明和应急照明，隧道洞口外105m范围内设置路灯照明。洞内采用LED灯照明，控制方式分别为：自动控制和自动控制。照明控制系统设在变电所内。
正常照明外洞外箱式变电站。
应急照明，为确保隧道营运过程中电源突然中断，在隧道内设置一套应急电源装置EPS，并将基本照明中的一半灯具作为应急照明灯具，应急供电时间大于30分钟，同时，PLC系统也由EPS电源供电。
2．2．3安全设施
赛格隧道的安全设施由灭火系统与内装组成。
灭火系统消防设施由灭火器以与与当地消防单位联网构成灭火系统，内装是在两边墙涂浅色高温隔热防火涂料，隧道拱部涂高温隔热防火涂料，以保证衬砌混凝土表面在不超过280度温度时混凝土爆裂。
2．2．4供配电设施
在隧道洞口设置一箱式变电站，在箱内配置一应急电源EPS。
隧道外电源架设10K-V专用线作为供电电源，由高压电缆引至高压配电室电源进线柜，经高压开关柜配电后输送至各变压器，降为380/220低压。经低压开关柜分配后由电缆输送至各设备和相应的配电箱。
2．2．5隧道控制系统（PLC）
在箱变内设置主控站PLC，通过CO能见度检测器与隧道洞外亮度检测器反馈信号控制隧道内通风与照明系统，完成隧道通风照明控制。
3 施工组织措施
3．1 设备、人员动员周期
本公司已为本工程的施工作好设备、人员上的充分准备。设备机具和项目经理部的管理人员安排在2010年11月5日完成动员并进入现场开始临设建设，并将在10天内完成临时设施(活动板房)的搭设工作（或租用民房），为机电设备的安装人员进场施工作好生活、工作条件准备。同时对机电设备安装人员进行进场前动员和准备，为进场施工准备做好充分准备。
3．2设备、人员、材料运到施工现场的方法
参与本工程施工的人员主要以六曼公路土建施工队伍中曾经有较多隧道机电安装工程施工经验的的人员为基础，根据塞格隧道机电安装工程的安装要求进行扩充。待临时设施完工后，就立即从公司基地把设备直接运入本工程现场；施工人员也将由项目部租用专车从公司基地运入施工现场，进行安装的材料如电缆保护管、桥架、消防给水无缝钢管、水泥与安装辅料等将委托生产厂直接运到工地，以便施工队伍进场后，经过短暂的生活安定后能立即投入工程施工之中。
3．3 项目经理部组织机构
一个优良的工程，关键在于管理，管理出质量、管理出效益。管理必须以人为本，引入竞争机制，合理做好劳动力的安排，通过抓人的工作质量来促进工程质量。本合同段成立新疆昆仑路港工程公司云南六曼公路第五合同段项目经理部，实行项目经理负责制，设项目经理1 名、项目书记1 名、总工程师1 名，项目副经理1名。项目经理部下设四科一室，即工程计划科、质量安全科、财务科、物资装备科和综合办公室。
3．4管理人员与设备的配置
针对本工程的特点，经过认真研讨，我们决定派出以六曼公路土建工程项目经理部全套人员为基础的项目管理人员队伍，并根据本工程需要，增加项目经理部内机电施工管理人员和技术设计力量，组建一个以工程师以上技术人员和有丰富实践经验施工人员为主的高素质管理队伍。
4进度计划管理
4．1概述
施工进度计划管理是项目施工中的控制重点之一，它是保证施工项目按期完成，合理安排资源供应、节约工程成本的重要措施，施工进度控制是指根据约定的工期要求，编制最优的施工进度计划，编制施工程序，在计划的实施过程中，经常检查施工实际情况，并将其与计划进度相比较，若出现偏差，则分析产生偏差的原因和对工期的影响程度，找出必要的调整措施，修改原计划。施工进度控制是一个动态的控制过程，经过计划一检查一比较一新计划的不断循环，直至工程完工交付使用。
4．2机电工程进度计划
塞格隧道土建工程在2010年12初月已全部完成，因此隧道机电工程施工在土建部分完工后正式开工，在机电工程计划工期为2个月，约60天。
4．3施工进度计划的控制
4．3．1进度计划的控制方法
施工进度计划的控制是根据计划文件、工程进度、工程控制图表等，利用统计分析手段、调查研究等方法，来获得与进度计划完成情况有关的各种因素，制定相应的措施和对策。
4．3．2进度计划的过程控制
u 各专业与时编制施工方案、做好工艺排列措施、杜绝各种因施工内部不协调而造成的返工、返修现象。
u 项目经理部内进行计划动员，把计划变成职工的自觉行动。同时推行承包责任制，把计划指挥的执行情况与部门、专业、班组、个人的经济利益挂钩，在一线班组，以定额为依据，全面推行定额计件工资制。
u 充分利用网络技术，精心组织交叉施工。根据施工作业面时间空间上的可能组织立体交叉作业，并合理确立各专业工序的先后次序和协调一致。
u 根据月计划控制分部分项工程进度，每周召开进度计划协调会，与时解决互相配合、场地使用、工序衔接等问题，确保施工的有序进行。
u 与时调度和配备各种施工机械设备的使用，以满足工程机械化的需要，提高施工机具的利用率。
u 充份发挥机电安装技术力量的优势，运用自有的机械装备和仪器仪表对设备和系统进行安装过程中的测试，即时发现并解决问题，保证下一步工序按计划施工。
u 加强现场管理，保持连续均衡、有序的施工，使人、财、物、场地得到合理有效使用，充分利用资源，建立文明施工秩序。
u 做好施工现场的巡查，发现问题与时解决，加强过程信息管理和统计分析制度。
5．安装工程施工方案
5．1工程概况
设备安装工程施工方案的编制是依据六曼公路公路第5合同段机电工程合同文件，施工图纸和工程量清单，遵照相关施工与验收规范来制定的。
5．2 施工顺序
合理的安排施工顺序，按正确的施工流程组织施工，是进行成品保护的有效途径之一。
u ◆隧道内先上后下的施工，可避免洞顶施工给路面施工带来的损坏和危险；
u 预埋管件与在土建工程时已经施工完成。
u 外场设备采取先基础件后设备安装的措施；
u 电缆沟内施工遵循先主电缆后支电缆，先大电缆后小电缆，可避免损坏和方便施工与维护。

5．3设备安装程序
基础验收

设备验收检查
吊装就位
初 平
设备预紧

精 平
设备固定
清 洗
调 整
单机试运转

5．4设备安装方案
5．4．1施工准备
施工准备是保证施工顺利进行的前提，主要包括技术准备、物质准备、组织准备与作业条件准备等，其具体内容是：
u 熟悉有关设计文件和规范，了解工程特点与施工总体要求；
u 研究施工图纸，了解设计意图和商定解决方法，参与图纸会审；
u 施工员与各有关负责人就施工图、规范、说明书等技术要求进行技术交底；
u 落实施工班组与施工技术负责人，确定质量控制要求。
u 拟定计划，落实设备、主材、辅材，进场待命。
u 做好设备开箱验收工作。设备开箱验收时，按设备装箱单，对设备部备件进行清查，对设备进行外观检查，包括设备规格、型号是否符合订货要求，随机文件、合格证、原产地证明是否齐全，检查无误后做好记录，并报签与检验。
u 检查施工场地与基础验收，检查基础与预埋管、件的位置、尺寸和偏差，并进行记录。
5．4．2设备就位安装
u 设备的运输吊装：设备场外运输视设备堆放场地距安装现场远近，可采用汽车、卷扬机、滚杠等方式运输。设备的吊装可用桅杆、行车、汽吊，设备吊装就位后，以设备的纵横中心线对准基础的中心线，其偏差应符合JBJ23-96有关规定要求;
u 设备的找平紧固
设备地脚安装螺栓的长度应符合设备说明书和设计要求，紧固后丝扣要留出5-6牙，地脚螺栓的根部不能碰预留孔底。设备找平时要选择好测量基准面，精平时要请甲方或监理共同检查，认证后填写设备安装记录；
u 设备的清洗与外观缺陷修复
设备安装完毕后，应进行请洗，清洗液应按说明书要求选用，如无要求一般选用煤油，轴承部位用无铅汽油，用刷子与木签、木刮刀进行清洗。如果发现有缺陷应采取修复或者重新选择合格产品。
◆ 隧道射流风机安装前，应按设计要求对预埋件进行抗拔试验荷载应为风机自重的15倍以上，抗拔试验荷载应保持10分钟以上，观察预埋件有否有损坏痕迹，并做好抗拔试验记录。抗拔试验应委托有资质的质检机构实施，并会同业主、监理、风机制造商一起进行；
◆ 射流风机安装时，应按设备要求，确定紧固螺栓的拧紧力矩，施工时用扭力扳手测力拧紧，以保证隔振垫的隔振效果.
◆ 设备安装前应进行盘车，清洁，检查设备上的连接螺栓有无松脱现象;
◆ 设备的安装精度应符合设计技术要求和施工规范规定的要求。
5．4．3设备的单机试运转
设备的试运转是对设备的设计制造、安装质量的综合检验，在完成设备安装工作，电、管线等安装到位，并检查无误后可以开始设备的单机试车。试车步骤为：先无负荷试验，后有负荷试车；先部件到组件，后主机；先手动，后自动：先点动，后连续。试车时要注意观察运行状态、温升、噪声、振动和电流等。滑动轴承温度一般不应超过60℃，滚动轴承温度不应超过70℃。设备试车时，相关施工人员和技术人员、监理、设备制造商必须到场参与。设备试车后必须认真填写设备单机试运转记录，调试结果需经监理工程师审核。
5．4．4设备最后涂装
在设备单机试运转合格后，根据设计要求和业主要求，对设备进行涂装，以保证设备外观的美观。
6 质量保证措施
工程质量保证是一个系统工程，其任务是使工程产品的功能与各项技术指标得以良好实现，工程质量控制坚持以人为本，对人、机械、材料、方法、环境等实行全方位、全过程的动态控制。
6．1 机电工程质量目标
我们对赛格隧道群机电工程确立的质量目标为：确保“优良工程”。
6．2 质量保证体系
为确保机电工程能在质量受控的状态下有序进行，我们将严格按照ISO9002质量体系要求来做好各项工作。确保质量体系在项目部有效运行。我们将建立一支以总工程师为领导的质量检查员队伍，对设备材料、工序交接、分项分部工程进行检查验收，切实开展工程质量否决制，严禁不合格材料的入场，不合格工序不得交接，“谁施工谁负责”等质量管理制度。
6．3施工质量检验方法
施工内容
检验方法
1 隐蔽
隐蔽前全检
2 隐蔽电气设备接地
实测
3 重要设备安装
按工序跟踪检查
4 大件设备吊装
到场监督
5 大批量进场材料
检查合格证明，必要时抽检
6 管道冲洗、试压、试水
到场监督
7 管道安装偏差
水平尺、直尺、拉线、量尺检查
8 管道防腐
钢针刺、划、拉线、量尺检查
9 风机安装
尺量、观察检查和试验运转记录
10 电气配管、穿线
观察、量测检查
11 电缆敷设
观察检查和记录检查
12 电缆头制安
观察检查和测量
13 电缆支、桥架安装
观察检查、测量
14 变压器与材料
实测、观察和检查记录
15 成套盘柜
观察和测量，试操作
16 照明器具
观察检查和测量
17 单机试运转
观察检查，检查试运转记录
18 系统通水、通电
观察检查，检查试验记录
19 系统调试
观察检查，检查调试记录
20 工程交工验收
提交全部施工记录和交工文件
7 劳动力和施工机具的组织
7．1劳动力的组织
人是生产力因素中最活跃的因素，施工中合理利用人力资源，调动人的积极性和创造性，提高人的劳动生产率，做好生产力的优化配置，是保质保量按期完成工程施工任务的关键之一。
经过对赛格隧道机电工程标书范围内工程量和工程特点的分析，我们配置的工种组成队伍如下：
焊工：20人；起重工：5人：电工：15人：保温工：3人：钢筋工：5人：泥工： 18人；机修工：3人；普工：若干：用电管理员：2人；成品监护员：2人：施工员：5人：仓库管理员：2人。
劳动力的投入按动态控制，即根据工程量、材料设备的供应情况与土建施工的实际进展编制月劳动力投入计划；按月调整劳动力的需求量和投入量，并力求劳动力的平衡投入。
7．2施工机具的组织
施工机具能节省人力、减轻劳动强度、提高劳动生产率、降低材料消耗、节约施工成本、加快施工进度、提高施工质量。因此，合理组织施工机具、合理调度施工机具的分配是保证施工顺利开展的重要环节。
经过对赛格隧道机电工程标书范围内工程量和工程特点的分析，根据六曼公路公路一期机电工程的施工经验，本机电工程安装工作拟投入的机具如下：
序号
机具名称
规格
数量
1
汽车吊
16t
1辆
2
客货两用车
1.25t
2辆
3
双排小货车
0.75t
1辆
4
升降车
9m
1辆
5
卷扬机
5t
2台
6
稳定化电源
MG9001A 日本
1台
7
三相相序表
XZ-1
2台
8
手拉葫芦
2t
3只
9
手拉葫芦
1t
3只
10
千斤顶
10t
2只
11
千斤顶
5t
3只
12
千斤顶
3t
3只
13
交流电焊机
BX3-380/160
10台
14
交流电焊机
BX3-380/250
8台
15
套丝机
4寸
2台
16
空气压缩机
0.95m3/min 10kg/cm2
1只
17
经纬仪
J6 6″
1台
18
合像水准仪
S3 3mm
1台
19
稳定化电源
MG9001A 日本
1台
20
冲击电锤
20A
40台
21
手提圆锯机

2台
22
手提砂轮机

10台
23
切割机

2台
24
手枪电钻

20台
25
光时域与射仪
MW9040B 日本
1台
26
手动扳牙
4寸
2副
27
试压装置

1套
28
专用压装工具

3套
29
双绞线压接工具

3套
30
弯管机
4寸
2台
31
气割设备

10套
32
台虎钳

2台
33
开槽机

3台
34
手用工具

若干
35
电工工具

若干
36
绝缘摇表

2只
37
接地摇表

2只
38
数字式万用表

10只
39
导线液压钳

5把
40
扭力扳手

4套
41
施工瞳台

10套
42
双梯

10把
43
框式水平仪

1只
44
条式水平低仪

1只
45
铝质水平尺

2把
46
配电箱、板

若干
47
施工电缆

若干
48
光衰减器
MN924N
2套
49
混凝土搅拌机

2只
50
插入式振动棒

8台
51
钢筋焊接机

1台
52
模板、脚手架

若干
53
水泥翻斗车

10辆
54
柴油发电机组
8KW
3台
55
照度测试仪

1台
56
双踪示波器
100MH
1台
57
网络分析仪
1HZ,40msT26dB,7100dB
1台
58
光纤熔接机
AV33119
2台
59
频谱分析仪
Tek2712
1台
60
便携式误码检测噪
MP1520A
1台
61
电性能试验装置

1套
62
抗拔力测试装置

1套
63
试水装置

1套
64
耐压测试仪
NY-2
1台
65
光功率机
FTM-230
1台
66
串行数据分析仪
WL-87
1台
67
视频信号测试仪
FLUKE-806
1台
68
多功能信号源
HLE4432
1台
69
自动平衡动态应变仪
DPM210A
1台
70
超低频信号发生器
XFO-8A
1台
71
程序控制器
SCK-Ⅲ
1台
72
可编程控制器
DKK
1台
73
漏电保护测试仪
TDB
1台
74
多功能测试仪
DCL-1A
1台
75
可编程控制器
DKK
1台
76
多功能测试仪
DCL-1A
1台
77
超声波测试仪

1台
78
红外线测试仪

1台
79
便携式彩色监视器
JVC 日本
2台
80
蓄电池测试仪
FY-6
1台
8 安全生产的措施
保证安全生产，应从以下一些具体工作着手：
u 加强安全生产教育，所有施工人员都应严格遵守国家与地方颁发的有关安全法规；
u 对职工进行消防知识教育，做到人人都会使用消防灭火器材；
u 加强明火管理，落实“二证一器一监护”；
u 合理配置消防器材，并由专人维护保养；
u 易燃易爆物品必须按规定存放，妥善保管；
u 建立消防巡查制，不定期开展消防工作的落实检查，发现情况，严肃处理，与时整改；
u 所有施工机具必须配备一机一闸一保，接地良好，严禁使用倒顺开关。
u 临时电源配电箱与电缆都应完好，不得有破损、漏电现象，临时电源配电箱应有漏电保护装置;
u 特殊工种(电工、起重工、电焊工、爆破工等)必须持证上岗证；所有施工机具设备和高空作业的设备均需定期检查，并有安全员的签字记录。
u 施工临时用电必须由专业电气施工人员进行操作，杜绝无证上岗，乱拉乱接。
u 临时施工用电按照配电变压器容量选择电缆，严格控制末端电压，所有用电按照三相五线配制漏电开关。电缆敷设位置严格按照电力电缆敷设要求。
u 进入施工现场必须戴安全帽，严禁赤脚、穿高跟鞋、拖鞋、喇叭裤、裙子等进入施工现场。在确有必要的施工现场和时段，提供照明、警卫、护栅、警告标志等安全防护设施。
u 严禁乱扔乱抛工具材料，野蛮装卸，野蛮施工。
◆ 设备吊运时，应先制定方案，并对吊装机具和钢丝绳等进行强度验算。吊运时，要认真检查，专人指挥，规范信号手势，设警戒线。吊物下受力索具旁严禁闲杂人员停留。
◆ 单机试运转时，相关专业人员必须到位，在设备、电气、仪表、管路各系统检查无误后，按试车程序进行通电、通水、通气试车，保证设备、人员安全。 ’
9文明施工措施
文明施工是创造良好的现场施工环境，顺利完成工程施工任务，获得理想质量等级的必备条件。文明施工已日益趋于标准化，成为施工企业精神面貌、素质的重要体现。通过抓文明施工，调动职工积极性，提高工程的施工质量。
9．1文明施工目标
u 实行施工现场标准化管理；
u 确保机电工程文明施工现场达到双标准化现场标准。
9．2文明施工管理措施
u 开展文明施工教育，做好文明施工宣传工作，提高职工的文明施工意识；
u 保持场内道路畅通，场地平坦整洁，施工现场条理有序，整洁卫生；
u 临时设施布置合理，室内整洁统一，环境优美；
u 建立治安管理制度，做到目标管理，制度落实，责任到人，措施得当有力，各生产部位防范设施到位；
u 建立现场文明施工管理体系，落实管理方法，与班组签定文明施工责任书；
u 建立施工现场落手清制度，严格执行谁施工谁负责清理的规定；
u 设备、材料、机具分区存放，整齐有序；
u 职工统一着装，配置统一形状的安全帽，并以安全帽颜色区分管理人员与操作职工。
u 现场人员造册管理，建立请准假制度。
10环境保护
建立项目部环境保护组织，制定环境保护工作制度，明确环境保护工作目标，切实贯彻国家、行业环保法规，严格执行国家与地方政府颁布的有关环境保护、水土保持的法规、方针、政策和法令，结合设计文件和工程实际，与时提出有关环保措施。防止乱倒乱扔污染环境，加强环保教育，宣传有关环保政策，强化参建员工的环保意识，使保护环境成为大家的自觉行为。
