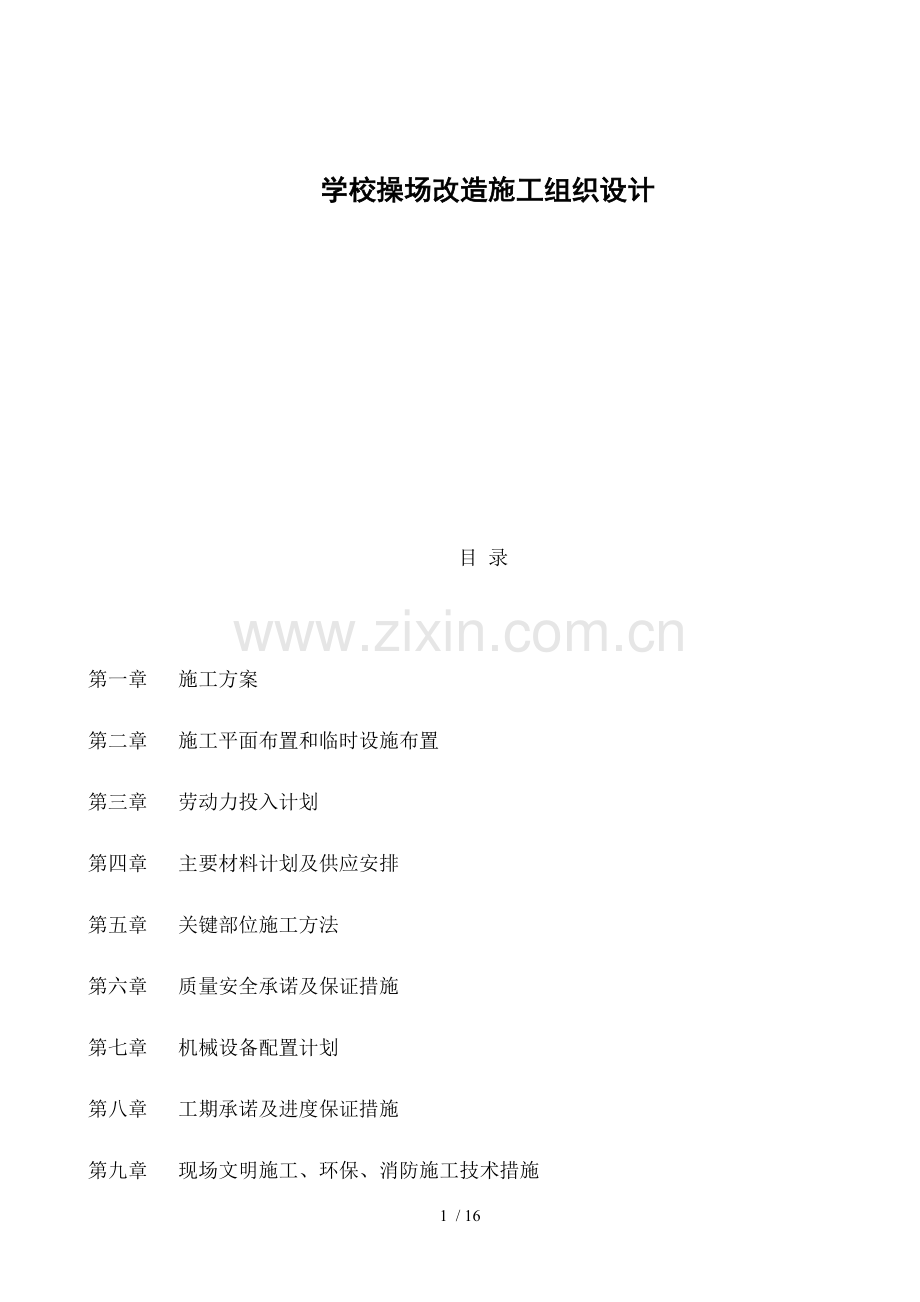

学校操场改造施工组织设计

目 录

第一章 施工方案
第二章 施工平面布置和临时设施布置
第三章 劳动力投入计划
第四章 主要材料计划及供应安排
第五章 关键部位施工方法
第六章 质量安全承诺及保证措施
第七章 机械设备配置计划
第八章 工期承诺及进度保证措施
第九章 现场文明施工、环保、消防施工技术措施

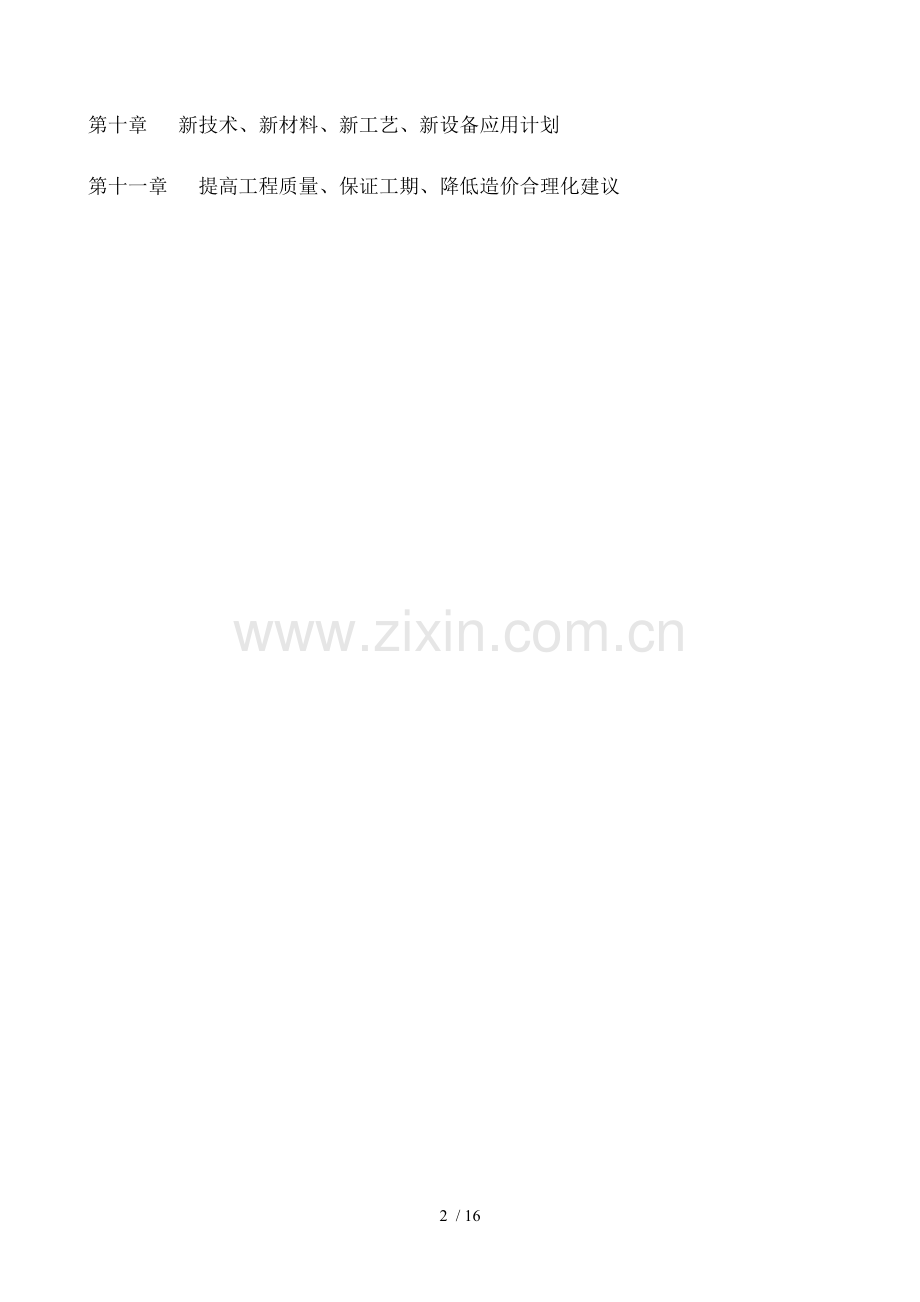

第十章 新技术、新材料、新工艺、新设备应用计划
第十一章 提高工程质量、保证工期、降低造价合理化建议

16 / 16
第一章 施工方案
一、 工程概况
本工程为太原市盲童学校操场改造项目，面积1200m2。
二、 编制依据
1、盲童学校操场改造项目招标文件。
2、所涉及国家、地方有关工程建设法律、法规规定。国家现行施工质量验收规范。
3、公司内部质量手册、程序文件。
4、工程招标文件。
《混凝土强度检验评定标准》 　　　　 (GBJ107-87)
《建筑施工安全检查评分标准》　 　　 　 (JGJ59-88)
《混凝土结构工程施工及验收规范》　 (GB50204-92)
《建筑安装工程质量检验评定统一标准》 (GB300-2002)
《建筑工程施工质量验收统一标准》 (GB50300-2001)
《建筑装饰装修工程施工质量验收规范》(GB50210-2001)
《建筑施工高处作业安全检查技术规范》　 (JGJ80-91)
《施工现场临时用电安全技术规范》　　　 (JGJ46-88)
三、 施工目标
1.质量目标 合格
2.工期目标 计划2013年7月5日开工 2013年8月20日竣工。
3.安全目标 杜绝死亡、消除重伤，达到建筑施工安全文明工地标准。
4.文明施工目标 创建安全文明工地，达到建筑施工安全文明工地要求。
四、施工部署
　　1.材料供应：原材料通过集中采购供应。
　　2.砼为商品砼，通过公司采购部从商品砼厂家订购。
　　3.砼操场建筑完毕，验收合格后及进行塑胶操场施工。
　　4.根据现场实际施工进度，对施工设备（含加工）、施工人员（含加工）在满足计划同时，随时按需增减。
五、施工准备
　　(一)技术准备
　　1.熟悉现场及规范，编好施工方案并进行技术交底, 针对本工程特点，考虑采用相应技术措施，通过编制施工交底，将工程技术工作规范化、程序化，保证技术方案及技术措施贯彻实施以有效地指导施工，组织项目部管理人员及外施队班组长认真学习《砼结构工程施工质量验收规范》GB50204-2002、《混凝土质量控制标准》 GB50164-2001等文件，并将技术传达到每个施工作业人员。
　　2.及时做好砼方案技术交底，保证技术方案及技术措施能有效地指导施工。
　　3.上道施工工序完成、放线完成，办好放线预检，并报验建设单位核查。
　　4.做好操场砼试块见证取样计划。
　　(二)材料准备
　　1.操场用塑胶材料检验及存放
(1)操场用塑胶材料进场后应进行先检后用，检查质量保证书及检测报告。经检验不合格材料要立即退场，不得使用在工程中。
（三）工程管理
本工程设立工程项目经理部，项目经理部下设4部2室（即施工技术部、安质检查部、物资设备部、计划财务部、综合办公室、现场试验室）。以精干高效、一专多能组织机构为指挥核心，强化组织管理职能，全面履行合同。项目经理部下设三个施工队，即管道工程施工队、安装工程施工队、结构工程施工队。
组织结构框图
项目经理部

项 目 经 理

项目总工程师
项目副经理

办公室
计划财务部
物资设备部
安质检查部
中心试验室
施工技术部

六、

六、主要分部分项工程施工方案
（一）操场砼施工
1、操作工艺
A基层处理：将破损砼及垃圾清理掉。
B找标高：根据水平标准线和设计厚度，用水准仪测量标高控制线。
C贴灰饼：拉水平线找平墩，间距双向不大于2米。
D铺设：铺设前应将基底湿润，然后将商品混凝土铺设。在振捣或滚压时低洼处应用混凝土补平。
E振捣：用铁锹铺设混凝土，厚度略高于找平墩，随即用平板振捣器振捣。
F撒面找平：混凝土振捣密实后，以钢筋上水平控制线和找平墩为标志，检查平整度，高铲掉，凹处补平。撒一层干拌水泥砂（水泥：砂=1：1），用水平刮杠刮平，有坡度要求，应按照设计要求坡度施工。
G压光：
1第一遍抹压：用铁抹子轻轻抹压一遍知道出浆为止；
2第二遍抹压，当面层砂浆初凝后（上人有脚印但不下陷），用铁抹子把凹坑、砂眼填实第一遍抹压：用铁抹子轻轻抹压一遍知道出浆为止；注意不得漏压；
3第三遍抹压：当面层砂浆终凝前（上人有轻微脚印），用铁抹子用力抹压。将所有抹纹压平压光，达到面层表面密实光洁。
H养护：应在施工完成后24h左右覆盖和洒水养护，每天不少于2次，严禁上人，养护期不得少于7d.
2、质量标准
A主控项目
1水泥混凝土面层强度等级符合设计要求，且不应小于C20；水泥混凝土垫层兼面层强度等级不应小于C15.
2面层及下一层应结合牢固，无空鼓、裂纹。
B一般项目
1浇捣密实、平整、光滑、洁净，面层表面不应有裂纹、脱皮、麻面、起砂等缺陷。
2混凝土垫层表面允许偏差应符合规定。
(二）操场塑胶施工
1、材料要求
A塑胶板：板块和卷材品种、规格、颜色、等级应符合设计要求和现行国家标准规定。
B胶粘剂：所选胶粘剂必须通过试验确定其适用性和使用方法。
2、主要机具设备
A根据施工条件，应合理选用适当机具设备和辅助用具。
B常用机具设备有：塑胶板块计量器、大桶、小桶、钢尺、水平尺、堑子、刷子、钢丝刷等。
3、作业条件
A材料检验已经完毕并符合要求。
B基层符合要求，并用水清洗干净。面层及基层粘接牢固，不允许有空鼓、起壳。阴阳角必须方正，无灰尘和砂粒。基层含水率低于10%。
C对所有作业人员已进行了技术交底，特殊工种必须持证上岗。
4、施工工艺
1基层处理：把沾在基层上浮浆、垃圾等用堑子或钢丝刷清理掉，再用扫帚将浮土清扫干净。
2弹线：将操场依照塑胶板尺寸，，排出塑胶板放置位置，并在操场弹出十字控制线和分格线。
3刷底胶：铺设前应将基底清理干净，并在基底上刷一道薄而均匀底胶，底胶干燥后，按弹线位置沿轴线由中央向四周铺贴。
4铺塑胶板：将塑胶板背部用干布擦净，在铺设塑胶板位置和塑料板背面各涂刷一道胶。在涂刷基层时，应超出分格线10mm，涂刷厚度应小于1mm，在粘贴塑胶板块时，应待胶干燥至不粘手为宜，按已弹好线铺贴，应一次就位准确，粘贴密实。基层涂刷胶粘剂时，不得面积过大，要随贴随刷。
5塑胶板铺贴：按铺贴顺序编号，刷胶铺贴时，将卷材一边对准所弹尺寸线，用压滚压实，要求对线连接平顺，不卷不翘，然后依以上方法铺贴。
5、质量标准
主控项目：材料应符合要求，面层及下一层粘结牢固，不翘边、不脱胶、无溢胶，一般项目：塑胶板面层应表面洁净，图案清晰，色泽一致，接缝严密、美观。拼缝处图案、花纹吻合，无胶痕；及墙边交接严密，阴阳角收边方正，镶边用料应尺寸准确、边角整齐、拼缝严密、接缝顺直。
第二章 施工平面布置和临时设施布置
一、临时房屋
临时用房采用砖混结构，办公用房包括办公室、会计室、资料室、宿舍、厕所；生活用房包括宿舍、食堂、厕所。
三、临时供水设施
根据业主指定供水水源，施工用水供水总管采用DN75钢管及之相结，并由供水主管分别供水至各个施工点处。供水总管采用埋地形式。
四、施工用电
现场施工用电从业主提供既有电源接至现场。
五、临时通讯设施
项目部设程控电话1部，用于对外及内部单位间联络。
六、 施工现场总平面布置原则
1、施工平面布置紧凑合理，尽量减少施工用地。
2、组织运输，保证现场运输道路畅通，尽量减少场内运输量。
3、施工设施布置，都要满足生产，利于生活、安全防火，符合环境保护和劳动保护要求。

临时用地表
用途
面积（平方米）
位置
需用时间
宿舍
150
施工现场
施工全过程
办公室
40
施工现场
施工全过程
门房
6
施工现场
施工全过程
食堂
40
施工现场
施工全过程

合计
236

第三章 劳动力投入计划
根据定额，并结合本承包人企业管理水平，劳动力计划见表。
劳力计划表
单位：人
工种
按工程施工阶段投入劳动力情况

拆除工
10
管道工
5
电工
5

砼工
15
机械工

3
司机
2
塑胶工
15
壮工

15
测量工
5
注：1、投标人应按所列格式提交包括分包人在内估计劳动力计划表
2、本计划表是以每班八小时工作制为基础编制。

第四章 主要材料计划及供应安排
施工材料供给是保证施工进度计划顺利实现重要因素，因此，制定合理施工材料供应安排将是保证施工进度重要因素。
1、根据工程具体情况，编制材料计划。
2、列出各种材料、半成品构件用量计划，掌握货源和质量情况。
3、确定采购供应渠道和进场时间。
4、做好材料检验和试验。

第五章 关键部位施工方法
一、操场砼工程

二、操场塑胶工程
第六章 质量安全承诺及保证措施
一、质量承诺：
杜绝重大质量事故，努力消除质量通病，争创优质工程。工程质量合格率100%达到用户满意。
二、质量保证体系：
本工程实行项目管理，项目经理是工程质量直接责任者，公司和项目经理签定责任状，奖罚兑现。项目经理进行职责分解，落实到各职能人员并及项目职能人员签订质量责任状，作为项目奖罚依据。
三、质量保证措施：
1、项目部保存现行有效版本施工质量验收规范、建筑材料技术标准，组织职工认真学习、领会，指导生产和项目部质量管理工作。
2、材料控制：
（1）材料员编制材料计划，报分公司统一采购合格分供方提供产品。
（2）材料到现场应带出厂合格证，现场材料员负责验收（检验合格证及材料是否配套，目测材料外观，点数、检尺或称重），按指定地点堆放保存，挂牌标识。
（3）通知取样员和建设单位现场见证取样复试。
（4）试验结果合格进行合格标识，准予使用。试验结果不合格材料，进行不合格标识，不得使用，通知分公司采购人员，转入追溯程序。
（5）建设单位提供材料，由项目部材料员验收（材料合格证及材料标牌一致，检验材料外观质量、规格、型号、数量），并及试验员、建设单位人员现场见证取样复试，试验合格办理入库手续，试验不合格由建设单位处理。
（6）材料标识:进场材料按现场平面布置堆放，挂牌标识。标识牌内容：名称、产地、规格、数量、进场日期、进场编号、试验检验状态。库存材料挂管理卡片。
（7）现场施工人员使用材料要保护好标识牌，并由施工员记录材料使用部位。现场材料存放必须保持材料质量。
（8）电工材料使用有认证标志产品。
3、施工过程控制：
（1）施工管理人员熟悉施工图，了解设计意图，对图纸存在问题进行整理，参加图纸会审，做出图纸会审记录。
（2）分阶段进行施工现场平面布置，安排好临建工程，施工机具材料合理布置。
（3）对进场人员进行资质审查，特殊工种操作人员要查验上岗证，不满足资质要求不得使用。
（4）进场施工机械由机械员填写进场验收记录 ，报建设单位。
（5）计量设备管理，测量放线用计量设备要按期进行周检，标识有效期。及工程质量有关秤、钢尺等检验、测量和试验设备，要有台帐，做到帐、卡、物相符，标明检验有效期。
（6）施工人员应按操作规程和技术交底要求进行施工，每道工序完成后，操作者自检，再由质量员和施工员专检，专检合格向建设单位报验。检验批及分项工程由建设单位工程师组织施工项目工长、质量员、班组长进行验收，验收合格建设单位工程师填写验收结论；分项工程完成后项目工程师组织工长、质检员等进分项工程所含检验批检查评定，合格后，质量员填写验收积录，送交建设单位验收。分部工程由总建设单位工程师组织施工单位项目负责人和技术、质量负责人等进行验收。
（7）砼做坍落度检验，并按规定批量做试块，检验抗压强度。
（8）现场质量管理验收程序化。
四、成品保护
1、施工组织安排要考虑成品保护，工序安排避免造成交叉污染。
2、工程达到交工条件后，应设专人看护。
五、质量管理小组
1、成立质量管理小组，定期学习QC知识，把施工中遇到问题作为课题，运用PDCA程序方法解决问题,提高质量管理水平.
2、做好QC活动记录，即时总结QC活动成果,推广应用统计技术和科学管理程序.
六、质量保修
1、工程竣工验收后,发给用户质量保修书,
2、自竣工验收之日起,按时回访用户,在保修范围内和保修期限内履行保修义务，达到用户满意。
七、质量通病防治措施
质量通病指经常发生质量问题。严格遵照山西省建筑工程总公司编制《建筑工程西部做法》，即学习贯彻执行。10年来，质量通病基本消除。本工程将继续严格执行细部做法90条。
八、安全保证措施：
1、安全目标：
杜绝死亡消除重伤,达到建筑施工安全工地标准。
2、安全保证体系：
认真贯彻执行建设部门颁发《建筑施工安全检查标准》、《施工现场临时用电安全技术规范》、《建筑施工高空作业安全技术规范》以及省、市建委有关安全文明工地标准，做到文明施工，安全生产。坚持生产必须安全，管生产必须管安全原则，建立以项目经理为首安全生产保证体系。贯彻执行公司《职业健康安全管理体系程序文件》。
建立安全生产责任制，建立安全检查制度，查出问题限期整改，并验证整改情况。坚持班前十分钟安全活动。特种作业人员持证上岗。做好现场安全教育，增强职工安全生产意识。
3、安全生产防护措施
（1）编制临时用电施工组织设计，按施工组织设计要求设置施工用电。
（2）采用三项五线制TN-S系统，工作零N和保护零PE分开设置，正常不带电外露可导电外壳均应及保护零PE作电气连接，不得及工作零N线相连接。
（3）三级配电两级保护，设总配电箱、分配电箱、开关箱。开关箱和总配电箱中装设漏电开关，工作线（火线或N线）必须通过漏电开关，PE线绝对不许通过漏电开关。使用标准配电箱、开关箱，一机一闸一箱，开关箱上锁。
（4）配电线路使用电缆埋地敷设，地面作出标志。室内配线采用绝缘良好导线。室内灯具安装高度不低于2.4m，电压为220V。
（5）“三宝”使用及“四口”防护
进入施工现场必须戴安全帽，安全帽应符合国家标准。
（6）其他施工机械
1、施工机械距开关箱距离不宜过远。开关箱应防雨，箱内不得放杂物，停机上锁。
2、机械设备接零接地，不得带电检修。
3、操作人员持证上岗专人专机。
4、移动式机械电源导线必须采用绝缘良好橡皮护套铜芯软电线，导线

第七章 机械设备配置计划
拟投入本工程主要施工设备表

序号
设备名称
型号规格
数量
国别产地
制造
年份
额定功率
( KW )
生产
能力
用于施
工部位

备注
1
插入式振动器
HZ-50
3
成都电动工具厂
2012
1.1
正常
施工全过程

2
平板式振动器
B-11A
2
成都电动工具厂
2011
1.5
正常
施工全过程

3
园盘踞
M3Y-200
2
都江机床厂
2011
5.5
正常
施工全过程

4
打夯机
HW60
2
上海发电机厂
2012
2.2
正常
施工全过程

5
压刨
MB904
2
成都
2011
6.3
正常
施工全过程

6
切割机
LBG400㎜
1
中国成都
2011
1
正常
施工全过程

7
切割机
LG355㎜
1
上海
2012
0.7
正常
施工全过程

8
斗车
/
10
成都
2011
/
正常
施工全过程

9
型材切割机
/
1
成都
2011
/
正常
施工全过程

10
经纬仪
/
1
南京
2011
/
正常
施工全过程

11
水平仪
/
1
苏州
2011
/
正常
施工全过程

拟配备本工程试验和检测仪器设备表
序号
仪器设备名称
型号规格
数量
国别产地
制造
年份
已使用
台时数
用途
备注
1
全站仪

1
成都
2012年

2
电子经纬仪
DT-02
1
成都
2011年

3
水平仪
NA2
1
成都
2010年

4
工程检测尺
JZC-2m
3

5
水准标尺
5m
2

6
钢卷尺
50m
3

7
钢卷尺
5m
15

8
声级计
HY110
1

9
转速表
KL-007
1

第八章 工期承诺及进度保证措施
一、计划开竣工日期
开工日期：2013年7月5日
竣工日期：2013年8月20日
一、 施工进度计划网络图

三、工期保证措施
建立进度责任制。项目经理对工程进度负责，行使总调度权，落实进度计划，并协调好影响进度外界关系。
建立进度计划体系。依据单位工程进度计划，编制分部分项工程进度计划和月、旬作业计划。按月、旬作业计划下达施工任务书。根据进度计划编制劳动力、机械、材料需用量计划，公司提供备料款，保证在使用前将材料供到现场。对未按时供应者要追究责任。每周将实际进度和计划进度对比，发生进度拖后情况，要分析原因，采取对策，决策调整。
加强技术管理，提高劳动生产率，施工管理人员要详细阅读施工图，领会设计意图，参加图纸会审，将设计问题解决在施工前。制定针对性施工方案，按程序施工。
推广应用新技术：组织小流水施工，专业性强，进度快；使用先进模具，装拆方便；提高机械化施工程度，采用预拌砼，塔吊运输，减少繁重劳动，提高施工速度。做好新技术、新材料培训工作，提高操作水平；应用网络计划技术，进行工期控制；应用微机管理，实施工期预控和调整。
以质量保工期，百年大计，质量第一。执行质量体系程序文件，对质量形成全过程实施管理。从原材料控制、工序质量控制着手抓质量；按程序施工，按标准检查，合格率100%，顺利转入下道工序。
搞好劳动保护和安全生产工作，做好后勤服务，保证劳动者身体健康，精力充沛，提高劳动生产率。做好安全生产防护，正确使用个人防护用品，创造安全生产环境，提高劳动积极性。
第九章 现场文明施工、环保、消防施工技术措施
贯彻执行《环境管理体系程序文件》，对环境因素进行识别及评价。文明施工、保护环境、控制噪声。
一、现场文明施工措施
1、按公司统一要求砌筑施工围墙、设置大门，门上设企业标志。施工现场封闭管理。设立门卫和门卫制度，施工人员佩戴胸卡，凭胸卡出入施工现场禁止学生进如入施工现场，确保学校安全。
2、生产区挂三图（工程效果图、现场平面图、现场安全标志布置图）六牌（十项安全技术牌、工程概况牌、安全十大纪律牌、消防须知牌、卫生须知牌、消防器具牌）。
3、统一规划场地排水，场地找坡硬化。施工道路成环畅通。临时设施符合安全卫生要求，办公室和宿舍应通风良好。设临时排水管道，分男女设水冲厕所，厨房排水设隔油池，施工排水经沉淀池澄清后再进入城市排水。
4、现场设吸烟室，不得在吸烟室外随意吸烟。
5、材料堆放按施工平面图指定位置堆放整齐挂牌标识。
6、施工现场供应开水。
7、设医务室，常备急救药品和器材。
8、施工期间废料垃圾集中堆放，即时清理外运；经常整理施工现场理做到现场整洁文明。工程完工后临建设施即时拆除清运，做到工完场清。
二、环境保护措施
1、施工垃圾有专用垃圾箱存放，及时清运，不在现场烧垃圾。
2、材料运输车辆在学校院内行走应慢行注意安全，辟免扬尘，不随地抛撒材料 ，确保道路畅通环境整洁文明。
3、避免扬尘，落地灰装车由龙门架运下。不从高处向下抛洒。
4、施工组织，安排在早6：00~晚10：00间施工，不在夜间施工，不扰民。
5、施工排水经沉淀澄清后方可排出。
6、严禁在室内用有机溶剂清洗施工用具。
三、降噪声措施
1、组织小流水施工，缩短浇筑砼持续时间，尽量在晚10：00前浇完砼不在夜间施工。不得影响学校正常工作，特殊情况必须夜间施工，应事先向学校领导申请。
2、运输车辆在校院行驶尽量少鸣喇叭，减少噪音。
四、消防安全措施
（1）以防为主，防消结合。
（2）设置消防器材，进行消防知识培训。
（3）易燃易爆物品应入库分类存放。
（4）现场不使用明火。必须动火时，须经公司保安部批准，并派专人监护。
（5）电焊作业，作业面周围不得有易燃物，要有专人看守工作面。
氧气、乙炔瓶距作业点应在10M以上。
第十章 新技术、新材料、新工艺、新设备应用计划
在施工中积极响应建设部号召，推广应用“四新”技术，提高企业经济效益和社会效益，具体推广计划如下：
操场采用商品砼及计算机计算技术。
第十一章 提高工程质量、保证工期、降低造价合理化建议
根据工程特点及本公司历年施工经验，为提高质量、保证工期、降低造，特提出以下建议：
砼采用商品砼，提高了进度，保证了工期。。
