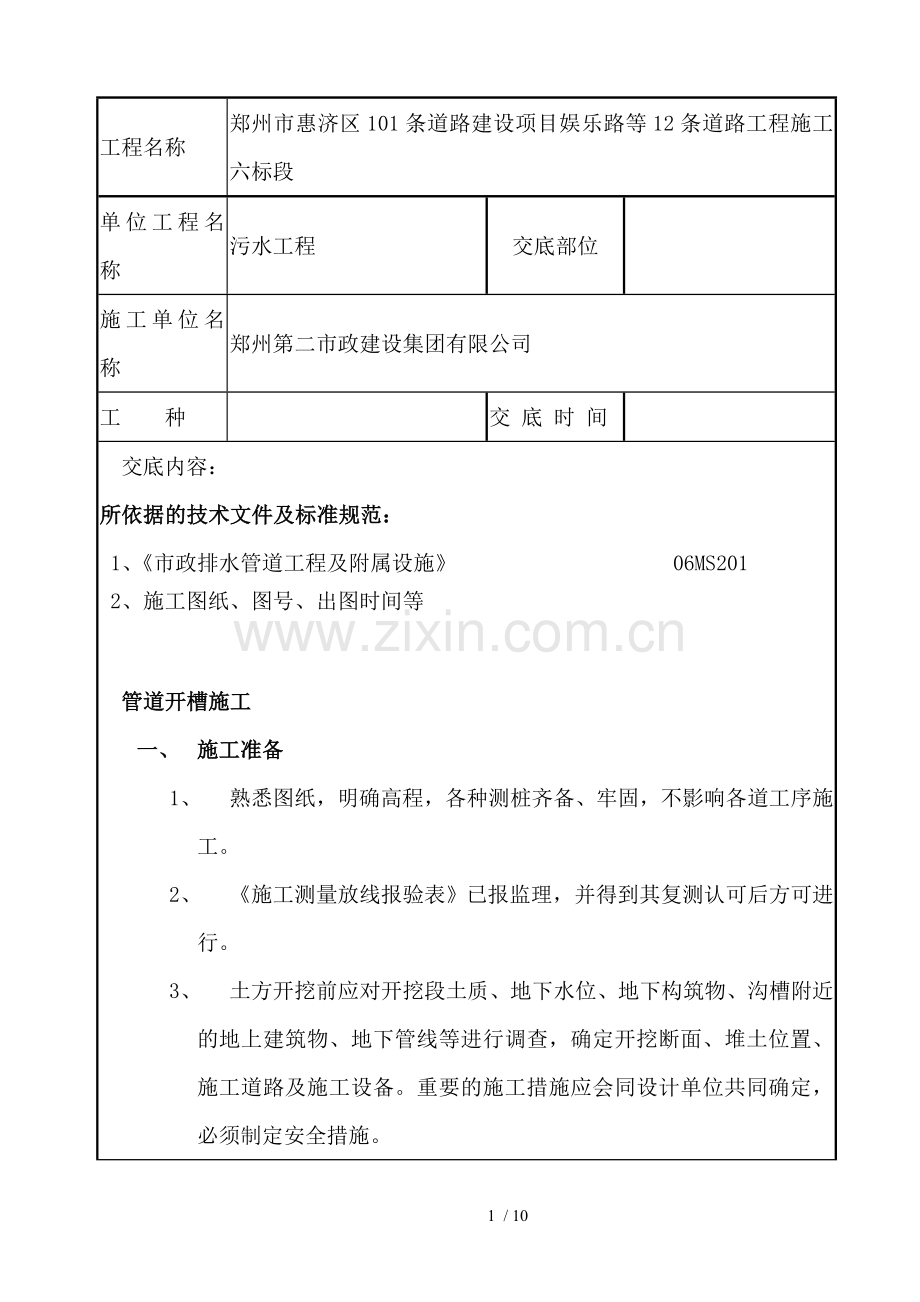

污水管道劳务施工技术交底.doc

工程名称
郑州市惠济区101条道路建设项目娱乐路等12条道路工程施工六标段
单位工程名称
污水工程
交底部位

施工单位名称
郑州第二市政建设集团有限公司
工 种

交 底 时 间

交底内容：
所依据的技术文件及标准规范：
1、《市政排水管道工程及附属设施》 06MS201
2、施工图纸、图号、出图时间等

管道开槽施工
一、 施工准备
1、 熟悉图纸，明确高程，各种测桩齐备、牢固，不影响各道工序施工。
2、 《施工测量放线报验表》已报监理，并得到其复测认可后方可进行。
3、 土方开挖前应对开挖段土质、地下水位、地下构筑物、沟槽附近的地上建筑物、地下管线等进行调查，确定开挖断面、堆土位置、施工道路及施工设备。重要的施工措施应会同设计单位共同确定，必须制定安全措施。

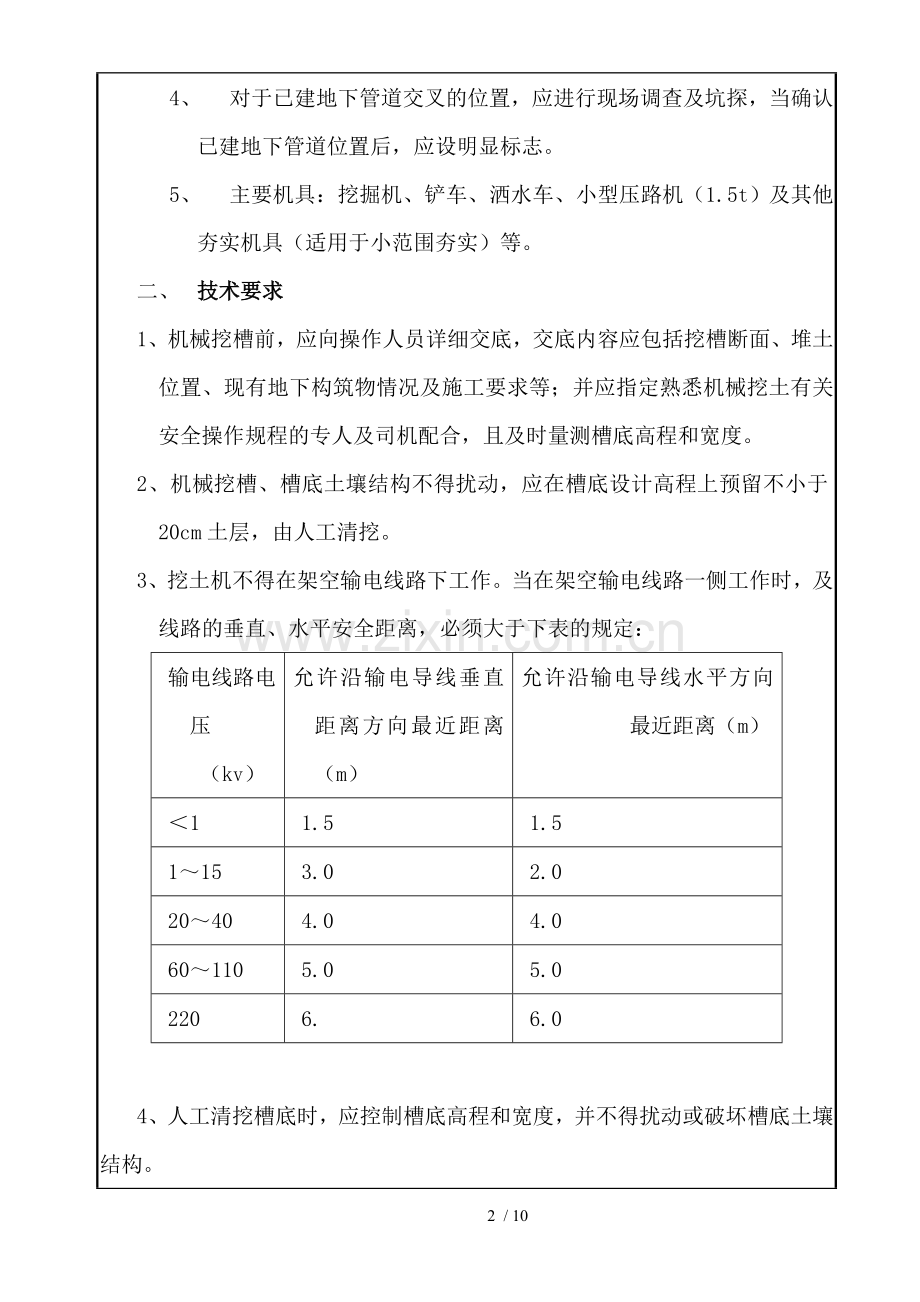

4、 对于已建地下管道交叉的位置，应进行现场调查及坑探，当确认已建地下管道位置后，应设明显标志。
5、 主要机具：挖掘机、铲车、洒水车、小型压路机（1.5t）及其他夯实机具（适用于小范围夯实）等。
二、 技术要求
1、机械挖槽前，应向操作人员详细交底，交底内容应包括挖槽断面、堆土位置、现有地下构筑物情况及施工要求等；并应指定熟悉机械挖土有关安全操作规程的专人及司机配合，且及时量测槽底高程和宽度。
2、机械挖槽、槽底土壤结构不得扰动，应在槽底设计高程上预留不小于20cm土层，由人工清挖。
3、挖土机不得在架空输电线路下工作。当在架空输电线路一侧工作时，及线路的垂直、水平安全距离，必须大于下表的规定：
输电线路电压
（kv）
允许沿输电导线垂直距离方向最近距离（m）
允许沿输电导线水平方向最近距离（m）
＜1
1.5
1.5
1～15
3.0
2.0
20～40
4.0
4.0
60～110
5.0
5.0
220
6.

6.0

4、人工清挖槽底时，应控制槽底高程和宽度，并不得扰动或破坏槽底土壤结构。
5、在沟槽东侧堆土，堆土距槽边不得小于1m，高度不超过1.5m（视现场情况局部调整）
6、堆土严禁掩埋农用井、各种地下管道的井盖及雨水口，不得掩埋测量标志及道路附属构筑物等。

7、沟槽开槽断面尺寸请参见下图：

沟槽开挖尺寸说明，沟槽坡度1：0.50，槽底宽1.4～1.5m，上口宽5.0～5.5m，槽底高程按照设计高程放线控制，局部视槽体稳定情况可以加木支撑。由于天气以及土质等随机发生的未知因素影响，为保证管道沟槽施工的安全，必须征得现场施工负责人员同意后，才可以对沟槽坡度进行适当调整，但调整幅度不得超过图中所示尺寸。
三、质量要求
1、 槽底高程允许偏差为±20mm。
2、 沟槽平整，边坡坡度符合本技术交底中技术要求部分的规定。
沟槽开挖不得扰动天然地基或地基处理符合规定要求。

地基处理
一、技术要求：
1、 施工中遇有及设计不符的松软地基及坟穴、枯井、地质不匀等情况，应提请设计变更；槽底土壤发生扰动应会同有关部门及设计单位研究处理措施并办理洽商手续。
2、 挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理：
(1)、含水量接近最佳含水量的疏干槽超挖深度小于或等于15cm时，可用含天然级配砂砾石或用石灰土回填，其压实度不应低于95﹪。
(2)、槽底有地下水或地基土壤含水量较大，不适于压实时，可用天然级配砂石回填或石灰土回填2。
3、 排水不良造成地基土壤扰动，可按以下方法处理：
(1)、扰动深度在10cm以内，可换天然级配砂石或砂砾石处理。
(2)、扰动深度在30cm以内，但下部坚硬时，可换大卵石或块石，并用砾石填充空隙和找平地面。填块石时应由一端顺序进行，大面向下，块及块相互挤紧。
4、设计要求采用换土方案时，应按要求清槽，并经检查合格，方可进行换土回填。回填材料、操作方法及质量要求，应符合由此引起的设计变更要求。
二、质量要求：
1、槽底高程允许偏差为±20mm。
2、沟槽平整，边坡坡度符合管道开槽施工技术交底中技术要求部分的规定。
3、沟槽开挖不得扰动天然地基或地基处理符合规定要求。
管道基础及管道施工
一、技术要求
1、 管道基础应坐落在良好地基的原状土层上，不得扰动，否则应进行地基处理。
2、 管道砂石基础应采用天然级配砂石，其最大粒径不宜大于25。
3、 下管前应将管子内外清扫干净。
4、 管道应垫稳，管底不得反坡，相邻承插管口接缝宽度应均匀，管道内不得有泥土砖石、砂浆、土块等杂物。
5、 在砂石基础上安放污水管时，应先在砂石基础上用白灰撒出管道中心线，在管道一侧从井位中线垂直量出39cm，并用60cm长的钢管垂直砸入基础直到牢固无晃动。从基础向上量30cm，并在钢管上做记号。现场用白线在每根钢管做记号处绑扎，并连起来。白线必须平直、无下垂。
6、 下管采用挖掘机下管人工配合，挖掘机下管时应有专人指挥。指挥信号应统一明确。挖掘机进行各种动作之前，指挥人员应检查操作环境情况，确认安全后，方可向司机发出信号。
7、 指挥人员应熟悉机械吊装有关安全操作规程、指挥信号，及所吊管材、管件等对吊装工艺要求。在作业过程中，指挥人员应精神集中；挖掘机司机和槽下工作人员应听从指挥。吊带应准确置于吊点，吊带应安装牢固，管子起吊应平稳，吊速应均匀，回转应平稳，下落应低速轻放，不得突然制动。
8、严禁在架空输电线下工作。
9、 管材到场后，质控人员及现场管理人员应对管材逐根进行检查，管材不得有裂缝、破损，管口工作面应平整光滑，逐根测量管内径、外径及其椭圆度，并做好记录；不合格管材不得用于工程。
10、下管时管节及管节应带有橡胶圈。橡胶圈应平滑、无断裂，具有明显弹性。入井管口四周应凿毛，管道安装应平直、无突起、突弯现象。
11、管节下入沟槽后，采用人工用导链进行紧拉，务必使管子及管子之间到位。
12、管子下到位后，采用1:2防水水泥砂浆进行管带处理。管内缝采用掺有801的防水胶粉的水泥砂浆进行处理，然后刷一层沥青漆进行防渗处理。
13、井底基础及垫层下设20cm厚14%石灰土垫层，宽度为直径1.8米的圆。检查井基础为25cm厚C25混凝土。
二、质量要求：
1、砂石基础应平整、密实。
2、砂石基础宽度不得小于1.4m。
3、稳管质量应符合下列规定：
(1) 管内底高程允许偏差±10mm；
(2) 中心线允许偏差1cm；
(3) 相邻管内底错口不得大于3mm。
检查井施工
一、 技术要求
1、 排水管道检查井砌筑应符合下列要求：
(1)排水检查井直径为1米。砌筑时从井底向上砌2.35米后开始进行收口，收口采用三面收口。收口端大于0.84米。检查井内的流槽，宜及井壁同时砌筑。流槽为U型槽，槽口宽度为管径大小。有预留支管的检查井砌井时，应按照设计要求将预留管做好，流槽应及上下游管道接顺。
(2)砌筑时，对接入的支管应随砌随安，管口宜深入井室3cm，对于结构的井室应砌砖圈加固，不得将截断管端放在井内，预留管口应封堵严密，封口抹平，封堵便于拆除。
(3)砌筑圆井应随时掌握直径尺寸，当砌筑高度为管内顶向上1.8m时开始进行收口时，三面收口的每层砖不应超过4～5cm，圆井筒的楔形缝应以适宜时砖块填塞，砌筑砂浆应饱满。
(4)检查井内的踏步，安装前应检查防腐塑料层是否有破损，有破损的禁止使用，在砌筑时用砂浆填固，砂浆未凝固前不得踩踏；
(5)砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝应密实。
2、 井壁预留孔及管节外壁间间隙，应按设计要求填塞；设计未规定时，宜用石棉水泥捻缝，再用水泥砂浆将管节及井内壁接顺。
3、检查井孔为D700mm，设置在垂直水流的左侧方向，踏步采用塑钢大踏步，踏步相邻上下间距36cm，中到中30cm，成直线布设。
二、质量要求
1、 砌筑井室质量应符合下列规定：
(1) 井壁砌筑应位置准确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面应压光，不得有空鼓、裂缝等现象。
(2) 井内流槽应平顺圆滑，不得有建筑垃圾等杂物。
(3) 砂浆标号应符合设计要求，配比准确。
(4) 预留孔位置应正确，尺寸符合设计要求，勾缝整齐。
(5) 踏步应安装牢固、位置正确。
（6）井盖应完整无损，安装稳固，位置准确。
2、检查井允许偏差请参见下表：
序号
项 目
允许偏差(mm)
1
井室
尺寸
长、宽
±20
2
直 径
3
结构断面尺寸
+10,0
4
井口
高程
非路面
±20
5
路面
及道路的规定一致
6
井底高程
开槽
D≤1000mm
±10
7
踏步安装
水平及垂直间距、外露长度
±10
8
脚窝
高、宽、深
±10
9
流槽宽度
＋10

沟槽回填土施工
一、技术要求：
1、 按要求经过闭水试验，并经监理及管理单位同意后，可进行沟槽回填。
2、 沟槽内砖、石、木块等杂物清除干净。
3、 沟槽内不得有积水。
4、 回填时不得带水回填。
5、 施工期间管顶临时堆土，不得超过设计高程。
6、 槽底至管顶以上50cm范围内不得含有机物，大于50cm的砖、石等硬块。
7、 沟槽回填应确保构筑物的安全，管道及井室等不位移，不破坏，沟槽两侧应同时回填，两侧高差不得超过30cm，管顶以上25cm范围内，宜用小型夯具，如木夯夯实，非同时进行的两个回填段的搭接处，不得形成陡坎，应将夯实层留成阶梯状，阶梯的长度应大于高度的2倍。
8、 管道回填时，两侧应同时进行回填；井室等附属构筑物四周的回填土应采用（4:12:84）的水泥石灰土进行回填。回填时，应及管道沟槽回填同时进行；不便同时进行时，应留台阶形接茬。井室周围的回填压实时应沿井室中心对称进行，且不得漏夯。
9、 槽底至管项以上50cm范围内不得含有机物，冻土及大于5cm的砖、石等硬块，塑料管及及抹带、防腐层或电缆周围的部位，应采用细粒土回填。
二、质量要求
1、 管顶以下、管道两侧部分回填土密实度为95％以上；
2、 管顶以上50cm回填土密实度为：
(1) 管道对应的正上方部分85%±2％以上。
(2) 管道对应的正上方两侧部分90％以上。

交底人
（签名）
技术主管：

被交底人（签名）
劳务队长：
操作工人：

注：本表一式二联，一联留存，另一联交班组保存。
