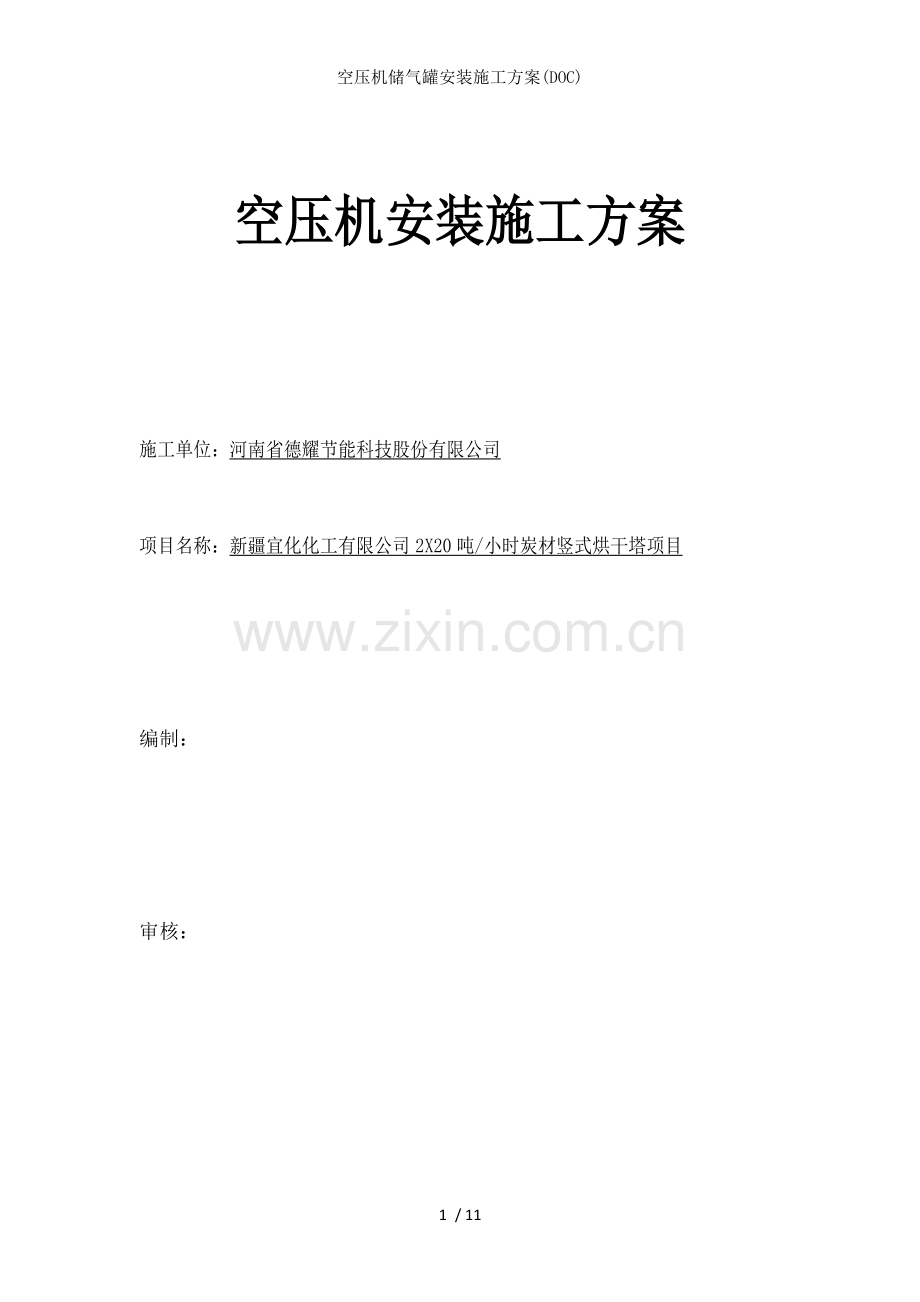

空压机安装施工方案

施工单位：河南省德耀节能科技股份有限公司

项目名称：新疆宜化化工有限公司2X20吨/小时炭材竖式烘干塔项目

编制：

审核：

目 录

1、编制依据
2、工程概况
3、主要工程量
4、组织结构、施工部署
5、施工准备
6、主要施工方法
7、质量保证措施
8、保证施工安全措施
9、文明施工与环境保护措施

空压机安装施工方案

一、编制依据
1、《压力管道安全管理与监察规定》与解析〈劳部发（1996）140号〉
2、《机械设备安装工程施工与验收规范》GB50231
3、《压缩机、风机、泵安装工程施工与验收规范》GB50275
4、《工业金属管道工程施工与验收规范》GB50235
5、《现场设备、工业管道焊接工程施工与验收规范》GB50236
6、《工业设备与管道绝热工程工程施工与验收规范》GB50264
7、《工业自动化仪表工程施工与验收规范》GB50093
8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号
9、由业主提供的施工图纸与相关要求。
10、 国家有关的法律、法规、规定和制度，本单位相关工程施工经验与综合实力。
11、施工现场条件。
二、工程概况
本工程为新疆宜化化工有限公司2×20吨/小时炭材竖式烘干塔项目。包括空压机、压缩空气储罐的安装、压缩空气管道。该工程位于新风井场地空压机房安装有1台空压机，2台压缩空气储罐。由空压机产生的压缩空气汇集后，经管道进入压缩空气储罐，再进入巷道（斜井井筒），与管道法兰连接。压缩空气管道采用无缝钢管用法兰连接，管道中心距地面1.8m。
三、主要工程量
序号
名称
规格
数量
单位
材质
备注

过滤器（法兰）
060-Q/P/S
2
套

冷干机（法兰）
LG-40AC
1
台

空气压缩机
ZLS-75A
1
台

压缩空气储罐
3.0/0.8
2
台

四、组织结构、施工部署
1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格指标，组织机构如下：

项目经理

工程副经理

工长

资料员

安全员

质量员
预算员
技术员
材料员
质量

施工班组

2、质量目标：保证工程质量全部合格。
　　工期目标：按合同工期完成全部建设施工任务。
现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。
3、劳动力安排
工种
焊工
电工
管道工
起重工
力工
钳工
人数
2
1
2
1
2
2
五、施工准备
1、图纸准备：为了更好地进行施工，施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。
2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。
3、材料准备：
3.1管材：压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，或无缝钢管焊接，管材不得弯曲、锈蚀、无飞刺、重皮与凹凸不平现象，施工前应用钢刷对无缝钢管除锈，并在现场码放整齐。
3.2管件：要求表面平整，无角度不标准缺陷，并在现场码放整齐。
3.3阀门：采用的阀门，铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直角和角度正确，强度符合要求，手轮无损伤。施工前应进行试压。
3.4附属装置：前、后置过滤器，压缩空气储罐，应符合设计要求，并有出厂合格证和说明书。
3.5其它材料：型钢、管卡子、螺栓、螺母、衬垫、垫圈、电气焊条等，选用符合标准要求。
4、主要机具：
4.1机具：25T吊车、载重汽车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。
4.2工具：管钳、压力案、台虎钳、气焊工具、手锯、活板子。
4.3其它：水平尺、钢卷尺、线坠、小线等。
六、主要施工方法
施工顺序：(1)施工准备→(2)设备就位→(3)清理管道→(4)压缩空气管道法兰安装→(5)附属装置安装→(6)试压清扫冲洗→(7)防腐→(8)调试验收
施工方法：
1、空压机、储气罐就位。检查混凝土平台基础，平台牢固平整，用钢丝绳在吊装位置将设备捆好，用25t吊车将设备吊起，放置在混凝土平台标定的设计基础位置，用膨胀螺丝固定好。
2、压缩空气管道安装。
(1)断管：首先应根据现场测绘草图，在选好的管材上画线，按线断管。断管采用砂轮或手锯断管。
用砂轮锯断管：应将管材放在砂轮锯钳上，对准画线卡牢，进行断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁沬、毛刺清除干净。
用手锯断管：应将管材固定在压力案的压力钳内，将锯条对准画线，双手握锯，锯条要保持与管道的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不允许扭断或折断，以防管口断面变形。
(2)管道、管件焊接连接：
管道和连接件连接长度不能大于６米，以利于现场施工安装。管道焊接前应割坡口，坡口加工可采用机械刨边方法，现场可采用氧—乙炔焰切割方法，但必须除去坡口表面氧化皮，并将影响焊接质量的凹凸不平处打磨平整。
管道焊接前要将两轴线对中，先将两管端部点焊牢，管径在100mm以下点焊3个点，管径在150mm以上点焊4个点为宜。管道焊接后必须对焊缝进行外观检查，检查后应将妨碍检查的渣皮、飞浅物清理干净。焊接宽度以每边不超过坡口边缘2mm为宜。严禁堆焊，焊缝不得有裂纹、气孔、夹渣等缺陷，咬肉深度不得大于0.5mm,长度不得大于25mm。有缺陷的焊缝必须彻底铲除缺陷部位，重新焊接。
管材与法兰焊接时，将管材插入法兰盘内，先点焊2－3个点，再用角尺找正找平后方可进行焊接作业，法兰盘应两面焊接，其内侧焊缝不得凸出法兰密封面。法兰连接紧密，与管中心线垂直，螺栓露出螺母尺寸不大于螺栓直径的二分之一。
待管材管件焊接完毕后，按图纸要求进行安装，法兰与法兰之间加四氟乙烯垫，法兰上的螺栓要加垫片并露出2－3个丝。
3、调试与验收
设备的调试由设备生产厂家到现场进行调试，我们要做好调试的准备工作，与厂家技术人员积极配合。
七、质量保证措施
1、体系保证措施
(1)认真学习施工图纸，明确设计要求内容，严格按照图纸和国家现行施工规范、标准图集和验评标准编制施工方案。
(2)认真组织学习执行公司的现场规章制度，对全体员工进行质量意识教育，牢固树立“质量是企业的生命”的思想。
(3)按有关文件要求建立质量和环保组织体系，设立专职质检员、成品保护员，建立岗位责任制和相应台账。
(4)成立质量环保检查小组，经常展开质量分析活动和环保检查活动并做好记录。
2、物资检验措施
(1)对所有进场的原材料、半成品检查验收，建立台账。
(2)采购的物资必须随材料提供质量证明、出厂合格证和试验报告等。
(3)进场物资必须进行标识，按照经过检验、未经检验和经检验不合格等三种状况分类堆放，严格保管，避免使用不合格的材料。
(4)对不合格物资坚决要求不准进场，同时要注明处理结果和材料去向，对不合格材料处理要建立台账。
3、过程检验和报验
(1)严格执行国家现行规范、标准与企业的各项规定，严格按照设计图纸要求施工。
(2)每个分项工程（工序）开工之前，严格按工艺标准要求对操作班组进行技术、质量交底，做到操作人员熟悉流程。
(3)施工实行“三检制”，做到检查上道工序，服务下道工序，真正做到严格控制工序质量，不合格的工序不移交。
(4)分部分项（工序）工程完成后，施工单位组织自检和工序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序施工。
(5)分项工程或工序达到合格后填好报验间报监理复查验收。
4、不合格分项处理
(1)出现施工质量严重不合格，不得擅自进行处理，必须与时汇报，由施工单位会同业主、设计院和监理公司制定处理方案，施工单位必须严格按照处理方案进行返修处理，并将处理结果报有关部门复查，复查不合格应重新处理，直到合格为止。
(2)出现质量事故，必须按规定填写质量事故报告单，并报上级主管部门。
5、资料管理
(1)施工质量资料由施工单位负责填写整理，并严格执行国家、地方行业标准。
(2)各种质量保证资料，必须与施工同步进行，不得后补，以保证资料的完整、真实、整齐。
(3)质量验收资料必须统一，格式标准化，严格按照《建筑工程施工质量验收统一标准》GB50300-2001系列规范进行验收。
八、保证施工安全措施　
安全管理方针：安全第一，预防为主；遵守法规，持续改进。
1、严格执行安全操作规程和各项规章制度，施工不违章，不蛮干，不冒险作业。
2、坚持班前会制度，布置生产任务时，必须同时强调安全措施，克服麻痹思想，防止“三违”。
3、施工人员进入现场，必须戴好安全帽，以防高空坠物伤人。
4、电焊操作时，必须戴上防护面罩和手套，电焊机应放在避雨干燥的地方，防止短路漏电出安全事故，因气候干燥，对施工人员应做好安全教育，现场应设消防栓和消防器具。
5、气焊工操作时，氧气瓶、乙炔瓶应间隔5米安全距离放置，并应对周围环境确认后方可施工，如遇有特殊标志应严禁动火。
6、现场各种电源线路、电箱、照明要有专人维护，保证安全可靠，不得有破损、漏电现象。
7、施工现场一切安全防护措施，安全标志，警示牌不得擅自拆动，夜间施工时路口段要红灯警示。
8、施工人员要服从统一指挥，相互紧密配合，施工中应坚守岗位，不得乱窜。
9、施工现场严禁吸烟，严禁酒后作业，夜间施工需要照明，现场需有足够的照明电源电线的铺设，应符合有关安全用电标准，并随时准备检查维护。
10、高空作业人员必须佩戴好安全带，坚持高挂低用的原则，将安全带挂系在安全可靠处。
11、管道吊装运输时，钢丝绳扣由有经验的起重工制作，吊装作业必须由有经验的起重工负责指挥操作，并提前与吊车司机沟通，明确指挥信号。吊装时遇绳扣打滑，可用木方衬垫以防吊装过程中滑落。装车的管道应用倒链封好，吊车臂下与吊车杆回转半径内严禁站人。
九、文明施工与环境保护措施
1、按规定要求堆放材料，码放整齐，设有专人管理和清扫施工区域卫生，保持施工区域整洁。
2、按规定要求，在关键部位搭设好围墙、围布，达到文明施工要求，与时对现场进行清理，保持良好的施工环境。
3、施工中各施工队、单位相互配合，树立良好的企业形象。
4、进入施工区域的车辆设备，要按规定停放，不得妨碍交通。
5、施工用的临时水、电，按规定设置，并由专人管理，防止渗漏。
