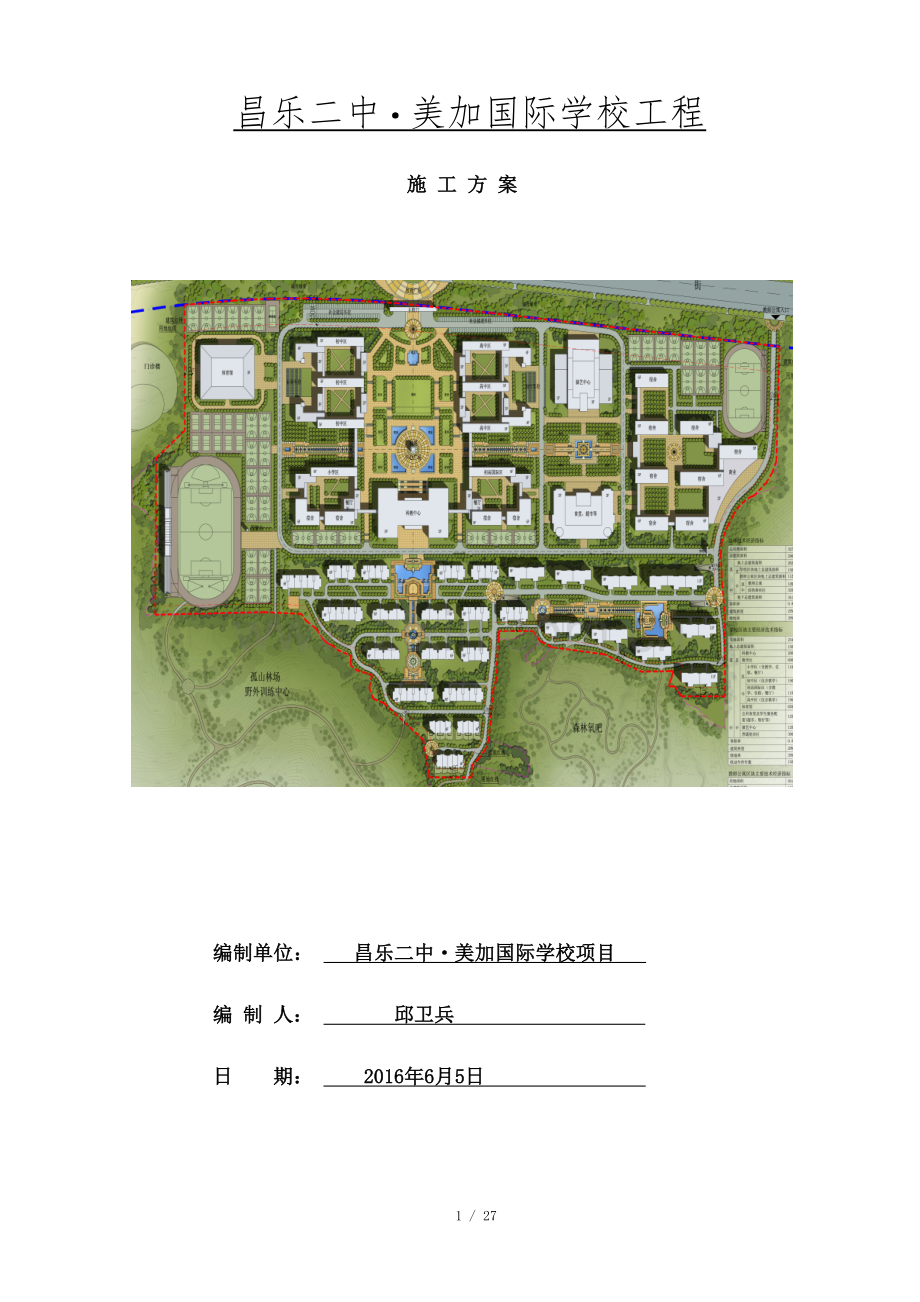

昌乐二中·美加国际学校工程
施 工 方 案

编制单位： 昌乐二中·美加国际学校项目
编 制 人： 邱卫兵
日 期： 2016年6月5日

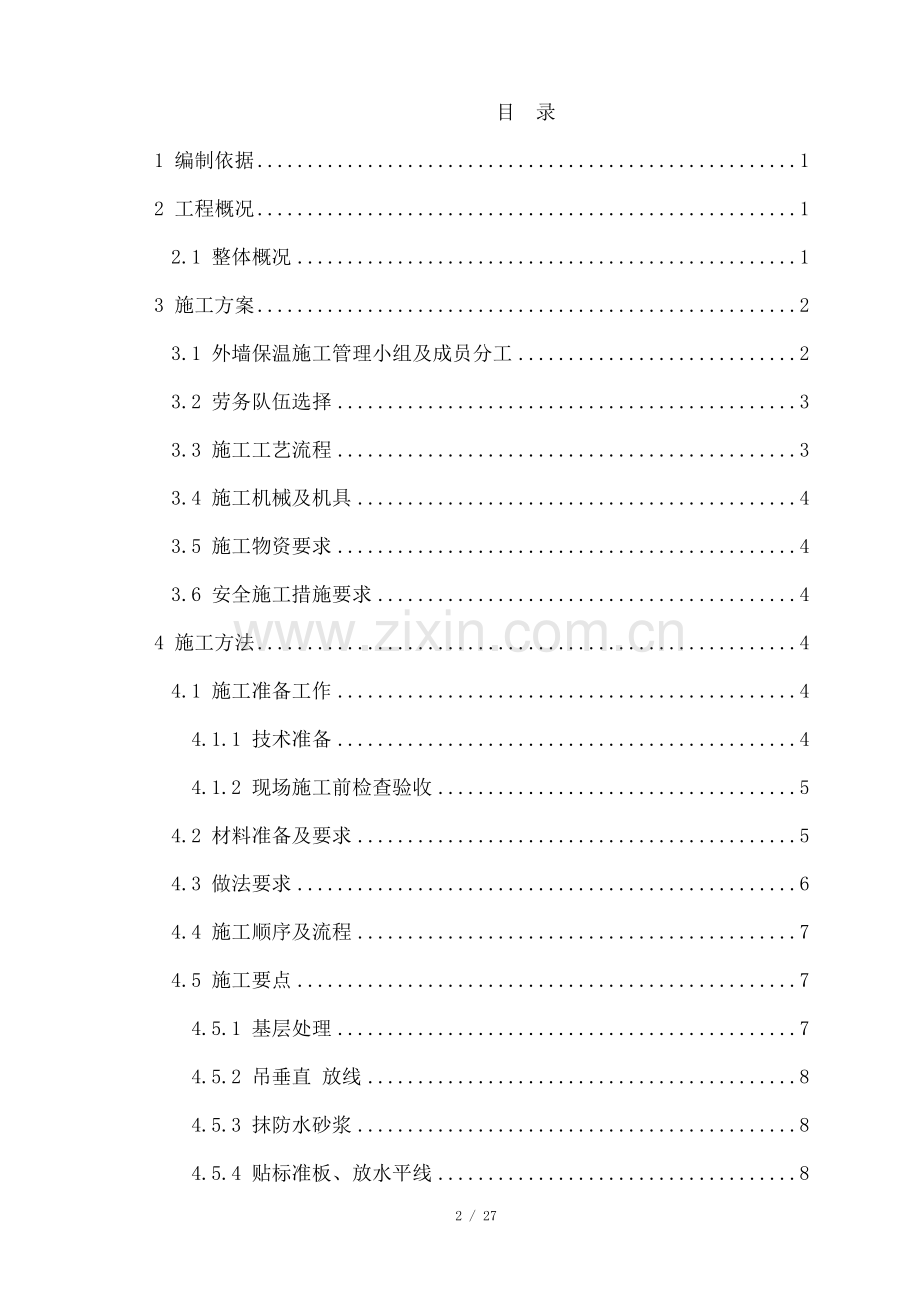

目 录
1 编制依据 1
2 工程概况 1
2.1 整体概况 1
3 施工方案 2
3.1 外墙保温施工管理小组及成员分工 2
3.2 劳务队伍选择 3
3.3 施工工艺流程 3
3.4 施工机械及机具 4
3.5 施工物资要求 4
3.6 安全施工措施要求 4
4 施工方法 4
4.1 施工准备工作 4
4.1.1 技术准备 4
4.1.2 现场施工前检查验收 5
4.2 材料准备及要求 5
4.3 做法要求 6
4.4 施工顺序及流程 7
4.5 施工要点 7
4.5.1 基层处理 7
4.5.2 吊垂直 放线 8
4.5.3 抹防水砂浆 8
4.5.4 贴标准板、放水平线 8
4.5.5 保温板粘贴 8
4.5.6 门窗侧口做法 10
4.5.7 锚栓加固 11
4.5.8 抹面胶浆及耐碱网布施工 11
4.5.9 真石漆施工 13
4.5.10 补洞及修理 14
5 劳动力组织 14
6 材料、设备等供应计划 14
7 工期安排及保证措施 14
7.1 工期安排 14
7.2 保证措施 14
8 质量标准及保证措施 15
8.1 质量管理规定 15
8.2 质量标准 15
8.3 易出现问题及处理措施 17
8.4 质量保证措施 17
9 成品保护措施 17
10 安全防护及消防控制措施 18
10.1 安全管理措施 18
10.2 消防控制措施 18
11 环境保护措施 18

24 / 27
1 编制依据
本外墙保温施工方案编制主要依据以下文件。
序号
文件名称
编号
类别
1
各组团建筑施工图纸，做法说明，节能设计说明

图纸
2
《建筑工程施工质量验收统一标准》
GB50300-2013
国标
3
《建筑节能工程施工质量验收规范》
GB50411-2007
国标
4
《建筑装饰装修工程质量验收规范》
GB50210-2014
国标
5
《外墙外保温工程技术规程》
JGJ144-2004
行标
6
《外墙保温用锚栓》
JGT366-2012
行标
7
《耐碱玻璃纤维网布》
JC/T841-2007
行标
8
《建筑安全施工检查标准》
JGJ59-2011
行标
9
《高处作业吊篮》
GB19155-2003
国标
10
聚合聚苯板外墙外保温系统
L14SJ175
图集
11
《危险性较大分部分项工程安全管理办法》
建质[2009]87号
地方规定
2 工程概况
2.1 整体概况
昌乐二中•美加国际学校项目位于潍坊市昌乐县东南，潍坊市委党校斜对面，距离县城约10公里，北侧为主干道宝通街，南侧为山地（孤山林场），总规划建设用地500亩，共分为南北两大用地场区，北部（一期）为学校用地，约349亩共分为小学组团、初中组团、高中组团、初高中国际部、食堂超市、科教中心、演艺中心、体育馆等八个组团，层数3-5层不等，地上总建筑面积15万平米。南部（二期）用于配套教师公寓区，约150亩，地上总建筑面积11.2万平米，总体地块建筑面积约21万平米。
工程主要建设概况见下表：
序号
项目
内容
1
工程名称
昌乐二中•美加国际学校项目
2
工程地址
本工程位于潍坊市昌乐县东南,潍坊市委党校斜对面,北侧为主干道宝通街,南侧为孤山林场
3
建设单位
山东美佳教育投资管理有限公司
4
设计单位
潍坊市建筑设计研究院有限公司
5
监理单位
潍坊蓝图项目工程管理有限公司
6
施工单位
中国建筑第八工程局有限公司

3 施工方案
3.1 外墙保温施工管理小组及成员分工
为满足工程施工需要，达到质量、工期、安全文明、项目总分包管理基本要求，外墙保温施工成立以项目经理为组长，项目技术负责人为副组长，各分管施工员、安全员、材料员、试验员、预算员为小组成员领导小组，全面部署和监控外墙保温施工相关事项，确保工程满足施工规范和标准要求。
1、本工程外墙保温施工管理组织机构如下：
组 长：李党飞
副组长：邱卫兵 张 宁
组 员：赵慧超 刘鹏飞 张林林 薛松祁 吴玉亮 于成海 卢建 赵伟峰
2、各人员职责分工
（1）组 长
李党飞（项目经理）——项目经理是外墙保温工程施工第一责任人，对外墙保温工程施工进行总协调控制。
（2）副组长
邱卫兵（技术负责人）——负责方案编制、组织上报审核、审批工作；向经理部相关管理人员进行方案交底工作；负责技术交底审核工作；并负责外墙保温工程组织协调和技术管理。
张宁（生产经理）——现场落实各项资源，配合项目经理抓好组织协调工作，对现场施工进行详细部署，编制详细施工进度计划，对保温施工进行监督、监控。
曲发明（安全员）——认真落实规范、标准和方案中有关安全注意事项，对现场安全文明施工、防火进行重点监控，做好各项安全设施和设备验收工作，严禁违章作业，对现场工人进行安全教育，进行安全巡视和监管。
（3）组员
赵慧超、刘鹏飞，张林林、薛松祁（施工员）——实施现场施工过程旁站监督，确保施工按方案实施，具体负责外保温工程各工序施工技术交底、安全技术交底、操作人员技术培训工作，检查作业人员上岗证件是否齐全有效，同时负责施工验收资料等归档工作。
薛松祁（试验员）——按照国家和地方试验标准要求对进场材料进行见证取样送检，并做好试验记录。
吴玉亮（安装主管）——做好安装配合工作，确保现场临时用电安全，检查用电设备规范性；同时做好现场消防水源布设工作，协同做好外墙保温施工管理。
赵伟峰（材料主管）——负责监控材料供应，对所供应材料质量负责，按照标准对进场材料进行验收，对现场材料保管、材料使用、材料节约等方面进行严格控制。
王晓蕊（合约预算）——确定各分项工程施工队伍，对外墙保温施工进行成本控制，特别是损耗率、现场超支、工程量核算等方面进行监控，定期做好盘点分析。
3.2 劳务队伍选择
本工程外墙保温施工选用经验丰富专业分包队伍，要求五证俱全，分包队伍要有合理组织机构和经验丰富管理人员，所有作业人员必须经培训方可上岗。
3.3 施工工艺流程
工艺流程
工具准备
基层墙体处理
材料准备

基层墙体湿润、喷浆、养护
防水砂浆配制

吊垂线、套方、弹控制线

胶粘剂配制
防水砂浆找平

粘结改性EPS板

清理嵌缝

配抹面胶浆

锚固件固定

造型线条安装

抹第一道抹面胶浆

铺设耐碱网格布

抹第二道抹面胶浆

找平修补

真石漆施工

验收

3.4 施工机械及机具
本外墙保温工程采用电动吊篮施工，局部高度较低采用门式组合架体，材料垂直运输采用物料提升机运至各楼层，然后采用小推车水平运输至各施工部位。
所用施工设备主要有：电动搅拌器、空气压缩机、电热丝切割器、开槽器、冲击钻、电锤、角磨机。
所用施工工具主要有：不锈钢抹子、槽抹子、搓抹子、角抹子、专用锯齿抹子、大于20粒度粗砂纸不锈钢打磨抹子、钢丝刷子、多用刀、水桶、剪子、滚刷、铁锨、手锤、錾子、拖线板、灰浆托板、抹灰专用检测工具、经纬仪、放线工具、拉线、弹线墨盒、皮尺、毛辊、2m靠尺、塞尺、钢尺。
3.5 施工物资要求
1、外墙保温工程所用材料进入施工现场后必须经验收合格，并经见证取样送检后方可应用至施工现场。
2、外墙保温体系必须是经山东省新型墙体材料应用领导小组办公室认可、取得认定证书并在潍坊市建设局备案保温体系。
3、所有保温板进场前应预先刷好防火阻燃型界面处理剂，本工程要求保温板厚度为60mm，防火等级为A级改性EPS板。
4、其他配套材料尽量选用一个供应商供货，避免出现质量问题时无法分清责任。
3.6 安全施工措施要求
1、外墙保温施工前应将各项防护措施布设到位，严禁无防护施工。
2、施工用吊篮需经验收备案后方可使用，相应安全绳、安全锁扣、安全带等安全防护用具需配备齐全。
3、现场灭火器和消防水源要合理配置，并确保到位、有效。
4、材料堆放场地要合理规划，配备齐全灭火设备，施工现场严禁抽烟。
4 施工方法
4.1 施工准备工作
4.1.1 技术准备
1、参加施工有关人员，必须认真熟悉施工图纸，随时解决图纸中存在问题，及时办理设计变更和洽商。
2、及时编制施工方案、质量保证措施并办理好审批手续。
3、配备专人负责技术资料收集和整理工作。
4、组织培训工人熟练掌握外墙外保温施工工艺。
5、编制好各工序书面技术交底，开工前组织工人进行交底。
6、做好施工机械调试准备工作。
7、根据施工图纸，按材料计划做好施工材料供应工作。
4.1.2 现场施工前检查验收
1、外墙面基层垂直度和平整度应符合现行国家施工及验收规范要求.进行隐蔽施工前应做如下检查工作：将各大角控制钢垂线安装完毕，高层建筑钢垂线用经纬仪检验，表面平整度用2米靠尺结合楔形塞尺检查基层，其平整度、垂直度不得大于5mm，经过验收合格才可进行保温施工。
2、基层表面必须干净、坚固，无泥土、青苔、铁丝和浮灰等杂物，外架脚手眼、电气洞口等封堵完毕，主体施工队伍及外墙保温队伍办理交接验收手续。
3、要及时验证专业分包队伍和材料供应商营业执照、资质证书、安全生产许可证及所采用保温体系和材料生产认定证书和备案证书。
4、保温施工前应会同相关部门做好结构验收确认。
5、外墙面阳台栏杆,雨漏管托架,外挂消防梯等安装完毕，墙面暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层厚度影响。
6、混凝土梁、墙面钢筋头和凸起物清除完毕，墙表面凸起物大于或等于10mm时应予以剔除；主体结构变形缝应提前做好处理。
4.2 材料准备及要求
1、改性EPS保温板：厚度为60mm导热系数≤0.5W/㎡•K，表观密度不小于20Kg/m³，为A级阻燃型；
其他性能应满足设计图纸中建筑节能专篇相关要求。
2、保温材料进场后，应提供质量证明文件，按照规范要求进行外观检查，并进行见证送检，严禁使用不合格材料。
3、节能保温使用保温材料，进场时应进行下列性能检测：
（1）保温材料导热系数、密度、抗压强度或压缩强度；
（2）粘结材料粘贴强度；
（3）增强网力学性能，抗腐蚀性能；
（4）燃烧性能，其指标应符合《建筑材料燃烧性能分级方法》（GB8624-2006A1）和《材料产烟毒性危险分级》（GB/T20285-2006AQ1）等国家及地方相关规定。
4、保温板外观质量：表面平整，无夹杂物，颜色均匀，不应有起泡、裂口、变形等缺陷。进场验收：进场时包装保护应完好无损，随机对分批进场成品进行拆除外包装抽检。检查内容包含保温板品牌、厚度、型号、数量、表面质量、平整度、包装等是否符合要求。
4.3 做法要求
1、外保温工程施工应在基层墙体施工质量验收合格后进行。外墙外保温施工前，外门窗洞口应通过验收，洞口尺寸、位置应达到设计要求；门窗框应安装完毕伸出墙面落水管、各种进户管线、防盗网、空调器等预埋件、连接件应采取防水措施处理完毕，并按外保温系统厚度流出足够间隙。
2、外墙保温实行“样板引路”。样板包括山墙大角一处和平窗、凸窗、阳台各一个。施工样板做好后，经各方验收，做好验收记录。外墙保温样板未经验收合格，不得进行正式施工。
3、外墙保温施工必须按程序逐个层次进行隐蔽验收，严禁未经验收私自隐蔽施工现象发生，验收应有详细文字记录和必要图像资料。
4、门窗口内壁面贴聚苯板，其厚度视门窗框及洞口间隙大小定，一般不宜小于20mm。
5、对于本工程外墙保温做法，需遵循如下统一要求：
（1）粘贴保温板时，基层墙面应进行整体找平处理，找平层应为20mm厚防水砂浆，具体要求如下：
a、基层墙面应清理干净、清洗油渍、清扫浮灰；墙面松动、风化部分应剔除干净，墙表面凸起物大于10mm应剔除。
b、外墙脚手眼、废弃孔洞、砌体顶部预留缝隙等部位，需将洞内杂物、灰尘等清理干净，浇水湿润，采用干硬性膨胀混凝土填塞捣实抹平。
c、当基层为加气混凝土砌块墙体时，找平前应先在墙体表面涂刷界面剂；加气混凝土砌块墙体及混凝土构件结合处，找平抹灰层中应加设热镀锌钢丝网或玻纤网，网材搭接处应平整、连续，搭接宽度不应小于100mm；增强网应置于找平层内，不得外露，亦不得紧靠基层墙体；挂网应平整、绷紧，不得皱褶、翘曲。
d、找平层表面应做细拉毛处理，及基底必须粘结牢固，平整度控制在4mm以内。
（2）聚苯板宽度不宜大于1200mm，高度不宜大于600mm。
（3）聚苯板粘贴宜采用条粘法，在聚苯板背面满涂胶粘剂，然后将专用锯齿抹子紧压聚苯板板面，保持抹子和板面成45°角，刮除锯齿间多余粘结胶浆，使板面形成若干条宽度lOmm，厚度10mm，中心距为25mm 胶浆带。本工程要求粘结剂涂抹面积及聚苯板面积比不得小于40%。
（4）建筑物高度在20m 以上时，宜采用以粘结为主，锚栓固定为辅粘锚结合方式，锚栓每平方米不宜少于3 个；锚栓在墙体转角、门窗洞口边缘水平、垂直方向应加密，其间距不大于300mm，锚栓距基层墙体边缘应不小于60mm。加气混凝土砌块墙体应采用尼龙锚栓固定。
（5）在系统下列起端和终端部位应进行玻纤网翻包处理：
a、门窗洞口周边；
b、管道或其它设备需穿墙洞处；
d、勒脚、阳台、雨蓬、女儿墙等尽端；
e、变形缝及基层不同构造、不同材料结合处；
f、聚苯板装饰造型。
（6）聚苯板应按顺贴方式粘贴，竖缝应逐行错缝。聚苯板应粘贴牢固，不得有松动和空鼓。
（7）门窗洞口四角处聚苯板应采用整块聚苯板切割成型，不得拼接。接缝应离开角部至少200mm。（见下图所示）

（8）局部不规则处粘贴聚苯板可现场裁切，但必须注意切口及板面垂直。整块墙面边角处应用最小尺寸超过300mm板材。
4.4 施工顺序及流程
每个组团施工采取逐个单体展开方式进行，每个单体采取自下而上施工顺序，每道工序完成并经验收合格后方可进行下道工序施工。
4.5 施工要点
4.5.1 基层处理
1、外保温施工前必须对基层进行检查验收，重点检查基层全高垂直度、表面平整度、施工洞口封堵情况和砌体顶部预留缝隙封堵情况，是否存在脚手眼、孔洞，有无漏砌墙体，以及是否存在砌体勾缝不严、结构蜂窝麻面等质量缺陷等。在正式施工前，需报监理对基层墙体进行隐蔽验收，并做好隐蔽工程验收记录。
2、对于脚手眼、孔洞等要将洞内垃圾清理干净，浇水冲洗湿润后采用干硬性膨胀混凝土或膨胀砂浆堵严；对于砌体顶部预留缝隙，应采用水泥砖斜砌顶紧后，用膨胀性混凝土或砂浆捣紧；对于砌体勾缝不严、结构麻面等质量缺陷，必须予以修补。
3、基层表面必须干净、坚固，无泥土、青苔、铁丝和浮灰等杂物，外架脚手眼、电气洞口等封堵完毕，主体施工队伍及外墙保温队伍办理交接验收手续。
4、检查外墙面阳台栏杆，雨漏管托架，外挂消防梯等安装安装情况；以及墙面暗埋管线、线盒、预埋件安装情况，应考虑好保温层厚度影响。
5、混凝土梁、墙面钢筋头和凸起物清除完毕，墙表面凸起物大于或等于10mm时应予以剔除；主体结构变形缝应提前做好处理。
4.5.2 吊垂直 放线
多层建筑放线可直接采用10kg大线坠吊细铁丝进行放线，高层建筑可采用大线坠分段放线及经纬仪投测法相结合方法进行放线。放线时要注意钢垂线距墙面距离应为保温层总厚度，即为防水砂浆厚度。放线时应从墙面大阳角处放起，山墙处每间隔2m应放控制线一根，门窗口角、墙体阴角、阳台角、装饰柱角等处均应放垂直控制线和弹出保温层厚度控制线。
4.5.3 抹防水砂浆
1、本工程在吊线完成后需抹20mm厚防水砂浆。
2、对于防水砂浆抹灰墙面，表面应做细拉毛处理，及基底必须粘结牢固，平整度控制在4mm以内。
3、抹灰完成后，要适当进行养护，防止开裂空鼓。
4.5.4 贴标准板、放水平线
在首层阳角处按垂直控制线和50线粘贴聚苯标准角板。粘结时应注意聚苯板应探出墙体一个保温层总厚度保证阳角为错茬粘贴。粘贴时应用线坠双向吊垂直检查，最后应用水平尺检验聚苯板水平度合格。同样在墙体另一端粘贴标准聚苯板，并在两板间拉水平线。
4.5.5 保温板粘贴
本工程队保温板粘贴有以下要求施工
1、保温板进场后先进行见证取样,送检合格后方可上墙施工。
2、保温板粘贴时要自下而上顺序粘贴。
3、每贴砌3层就应用 2m靠尺和托线板检查平整度和垂直度。
4、排板时应按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，窗口处保温板裁成刀把形如下图所示。
5、聚苯板排板时预到非标准尺寸时，可进行现场裁切。裁切时应注意边口尺寸整齐，切口应及保温板面垂直。整墙面阳角处应尽可能使用整板，必须使用非整板时,非整板宽度不应小于300mm。
6、保温板表面平整度，垂直度不达标时应用粗砂纸将其打磨致达标为止。
7、防火隔离带必须按图纸设计要求设置。

保温板排版示意图 大角排版示意图
8、聚苯板粘贴可采用两种方法，即条粘法和点框法，本工程优先选用条粘法，但须保证涂料饰面时，涂抹面积及聚苯板面积比不得小于40%。
（1）条粘法：在聚苯板背面满涂胶粘剂，然后将专用锯齿抹子紧压聚苯板板面，保持抹子和板面成45°角，刮除锯齿间多余粘结胶浆，使板面形成若干条宽度lOmm，厚度10mm，中心距为25mm 胶浆带，如下图示。

聚苯板条粘法示意图
（2）点框法：沿聚苯板周边用不锈钢抹子涂抹配制好胶粘剂带(胶宽50mm，厚10mm)。当采用标准尺寸聚苯板时，尚应在板面中间部位均匀布置8 个粘结胶浆点，每点直径不小于140mm，粘贴面砖时每点直径不小于175mm；当采用非标准尺寸聚苯板时，板面中间部位涂抹胶粘剂一般为4～6 个点，具体做法示意见下图。

聚苯板点框粘贴法示意图
9、保温板上抹完胶粘剂后，应立即将保温板平贴在基层墙体墙面上滑动就位。粘贴时应轻揉、均匀挤压，应随时用2m 靠尺和托线板检查平整度和垂直度。注意清除板边溢出胶粘剂，板侧边不得有胶。板缝应拼严，若板缝间隙在1.5mm 以上，应采用阻燃型聚氨酯发泡胶填充。板间高差应不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整(注：粘贴上墙后聚苯板应静置至少24h 后才可打磨)，打磨后清除表面漂浮颗粒和灰尘。
10、局部不规则处粘贴聚苯板可现场裁切，但必须注意切口及板面垂直。整块墙面边角处应用最小尺寸超过300mm聚苯板
11、门窗口内壁面贴聚苯板，其厚度视门窗框及洞口间隙大小定，一般不宜小于20mm。
4.5.6 门窗侧口做法
1、聚苯板用粘结保温浆料贴砌施工时，门窗侧口部位保温应用保温浆料直接抹灰作口施工。
2、门窗上口滴水槽在保温层施工完成后，根据设计要求弹出滴水槽控制线，用壁纸刀沿线划开设定凹槽，槽深15mm左右，用抗裂砂浆填满凹槽，将滴水槽（成品）嵌入凹槽及抗裂砂浆粘结牢固，收去两侧沿口浮浆，滴水槽应镶嵌牢固、水平。
3、对于块料面层外窗楣应作出鹰嘴。
4.5.7 锚栓加固
1、在粘板24h后根据锚栓布置图要求，先用冲击钻打孔，孔径视锚固件直径而定。钻入基层墙体深度，以确保牢固可靠，不同基层墙体锚固深度不同：混凝土墙有效锚固深度不小于25mm，砌体墙不小于50mm，然后用橡皮锤将锚栓套敲入孔内，锚固件圆盘应压住保温板，然后用螺丝刀将螺丝拧紧。
4.5.8 抹面胶浆及耐碱网布施工
1、用抹子在保温板表面首遍批涂1~2mm抹面胶浆，然后将耐碱网布横向铺贴并压入胶浆中（单张网长度不宜超过6m），抹面胶浆应充分包裹网布，要求平整压实，无褶皱。
2、待首遍抹面胶浆稍干硬至可以触碰时再抹第二遍抹面胶浆，厚度约为1.5mm，以完全覆盖耐碱网布，微见网布轮廓为宜。抹面层厚度宜为3~5mm。
3、用2米靠尺和抹面胶浆对门窗洞口边沿线和阴阳角线进行修直。
4、建筑首层外墙抹面胶浆层须首先增设一层耐碱网布，网布之间采用对接工艺，控制抹面层整体厚度为6mm。
5、做门、窗口滴水槽：保温浆料施工完成后，在保温层上用壁纸刀沿线划开设定凹槽，槽深15mm左右，用抗裂砂浆填满凹槽，将滴水槽嵌入凹槽及抗裂砂浆粘结牢固，收去两侧沿口浮浆，滴水槽应镶嵌牢固、水平。
6、保温浆料施工完成后应按检验批要求做全面质量检验.在自检合格基础上,整理好施工质量记录监理单位进行隐蔽检查验收。
7、不得在雨中铺贴玻纤网。铺设标准玻纤网如遇有搭接时，搭接长度不应小于100mm，转交处搭接长度不应小于200mm。

首层墙体构造及墙角网格布做法

二层及以上墙体构造及墙角网格布做法
8、网布铺贴要紧贴墙面保证平整，无褶皱，砂浆饱满度达到100%，不应出现大面积露布之处，大墙面要抹平、找直，保持阴阳角处方正和垂直度。
9、建筑物首层外保温应在阳角处双层网格布之间设专用金属护角，护角高度一般为2m。在第一层网格布铺贴好后，应放好金属护角，用抹子在护角孔处拍压出抗裂砂浆，抹第二遍抗裂粘结抹面胶包裹住护角，保证护角安装牢固。
10、大面积铺贴网格布之前，当遇到洞口时，应在门窗洞口处四角应沿45°方向加贴一道网格布长300mm，宽200mm斜向标准网格布，以防止开裂。如下图所示。

门窗洞口玻纤网加强图
11、抹面胶浆施工间歇应在自然断开处，以方便后续施工搭接。在连续墙面上如需停顿，第一道抹面胶浆不应完全覆盖已铺好玻纤网，需及玻纤网、第一道抹面胶浆形成台阶形坡茬，留茬间距不小于150mm。
12、抹面胶浆和玻纤网铺设完毕后，不得挠动，静置养护不少于24h，才可进行下一道工序施工。在寒冷潮湿气候条件下，还应适当延长养护时间。
4.5.9 真石漆施工
1、涂刷弹性底漆
待抹面层初凝后，即可进行弹性底漆涂饰，涂饰应均匀、全面，不得有漏底现象，一般涂饰1~2遍。
2、弹线分格
在弹性底漆固化后可按图纸要求进行分隔弹线（并粘贴分格胶带）。
3、涂装真石漆
在喷涂或批刮真石漆前，应进行试喷涂或在选定板上试批刮，试涂饰之后，进行喷涂或批刮施工。施工时应从上到下、从左到右进行，根据厚度要求可进行一遍或多遍施工，立即揭去分格胶带；待真石漆固化后，用壁纸刀和砂纸进行缝边处理、修直、剔去毛刺等。
4、涂刷真石漆面漆
真石漆实干后，喷涂真石漆面漆。首先薄而均匀喷涂一遍，面漆固化后方可进行第二遍喷涂。
4.5.10 补洞及修理
1、当及墙体连接拆除后，应立即对连接点孔洞进行填补并用水泥砂浆压平。
2、预切一块及孔洞尺寸相同保温并打磨其边缘部分，使之能紧密填入孔洞处。
3、待水泥砂浆表面层干燥后，将此保温板背面整个涂上厚10mm粘结剂，应注意不要在其四周边沿途粘结剂。
4、将保温板塞入，粘在基层上。
5、用胶带将周边已作好涂层盖住，以防施工中对其污染。切一块加强玻纤网，其大小应能覆盖整个补丁区域，及原有玻纤网至少重叠100mm。
6、将保温板表面涂上粘结剂，埋入加强玻纤网，一定注意不要将粘结剂涂到周围表面涂层上。
7、使用一把小号湿毛刷，将表面不规则处整平，将边沿处刷平。
5 劳动力组织
根据施工工艺要求和进度安排，本工程外墙保温工程劳动做如下安排。
外墙保温劳动力需求计划
序号
工种名称
需用人数
进场时间
技术等级要求
1
放线工
2
2016年6月1日
必须经过岗位培训考试合格上岗。
2
抹灰工
40
2016年6月5日
高级、中级、普通
3
保温板粘贴人员
40
2016年6月15日
必须经过岗位培训考试合格上岗。
4
普通工
6
2016年6月15日
普通
6 材料、设备等供应计划
具体根据各组团概况施工前一周提报材料需用计划，并落实相应物资设备。
7 工期安排及保证措施
7.1 工期安排
根据施工进度安排，本工程外墙保温计划2016年6月15日开始2016年7月20日结束。
7.2 保证措施
1、各材料机具配备必须及时，提前作好详细材料计划。
2、作好作业指导工作，进行技术交底，现场协调调度。
3、对工人进行安全、作业培训指导，使之熟练掌握搭设技术要求和构造做法。
提前作好预留预埋工作。

8 质量标准及保证措施
8.1 质量管理规定
1、外墙保温体系必须是经山东省新型材料应用领导小组办公室认可、取得认定证书并在潍坊市建设局备案。
2、施工时要根据设计单位在设计文件中明确外墙首层、装饰线条、阳台板、凸窗窗台板、凸窗两侧混凝土板、空调板、空调壁龛、消防连廊以及阳台、走廊内隔墙、电梯前室等细部节点构造具体做法施工。
3、承担外墙外保温工程施工企业应具备相应建筑施工资质，施工现场应建立相应质量管理体系、施工质量控制和检验制度，并配备相应施工技术标准。
4、一栋建筑物外墙保温系统全部材料宜由一个供应商供货，避免出现质量问题时无法分清责任。外墙保温系统供应商应具有可靠技术来源，自主生产系统构成材料中主要材料（保温材料和粘结材料），采购符合技术标准要求其他辅配材料，所有构成材料性能指标和生产厂家应及认定证书和备案时确定相一致。
5、外墙外保温系统供应商应提供山东省新型墙体材料应用领导小组办公室颁发认定证书及系统检测报告、潍坊市建设局颁发备案证、材料出场合格证、中文说明书、相关性能检测报告及相关技术文件，技术文件中应包括系统构造，各组成材料产品编号、产品名称、产品介绍、性能指标、使用方法，主要施工工具，施工条件，施工方法，各工序施工质量要求等。
8.2 质量标准
（一）主控项目
1、外墙保温墙体应进行现场实体检验（钻心取样），其检查内容为：验证保温材料种类、保温层厚度、检查保温层构造做法是否符合设计要求。
2、外墙外保温系统性能指标应符合规范要求。
3、用于外墙保温使用材料、构件等，其品种、规格应符合设计和相关标准规定。
4、墙体节能工程使用保温隔热材料，其导热系数、密度、垂直于板面方向抗拉强度、压缩强度和燃烧性能应符合设计要求。
5、外墙外保温系统使用保温材料和粘结材料等，进场时应对其下列性能进行复验，复验见证取样送检：
（1）保温材料导热系数、密度、压缩强度和燃烧性能。
（2）粘结材料和抹面材料拉伸粘结强度（原强度和浸水48h耐水强度），抹面材料压折比。
（3）玻纤网耐碱拉伸断裂强力和断裂强力保留率。
6、基层墙体应按照设计和施工方案要求对基层进行处理，处理后基层应符合保温层施工方案要求。
7、墙体基层应有良好附着力，胶粘剂及基层拉伸粘结强度应不小于0.30MPa。
8、保温板粘结面积不得小于聚苯板面积50%。
9、保温隔热材料厚度必须符合设计要求。
10、外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。
（二）一般项目
1、进场保温材料外观和包装应完整无损，符合设计要求和产品标准规定。
2、聚苯板安装允许偏差见下表。
聚苯板安装允许偏差和检验方法
项次
项目
允许偏差（mm）
检查方法
1
表面平整
3
用2m靠尺楔形塞尺检查
2
立面垂直
3
用2m直尺检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用2m方尺检查
5
接高差
1.5
用直尺和楔形塞尺检查
6
板缝宽度
1.5
用直尺测量
2、增强网应铺压严实、平整，不得有翘曲、外漏等现象，加强部位增强网做法应符合设计要求。增强网搭接长度必须符合设计要求。
3、变形缝构造处理和保温层开槽、开孔及装饰安装固定应符合设计要求。
4、面砖表面应平整、洁净，勾缝材料色泽一致，无裂痕和缺损；面砖
5、外墙保温工程竣工验收提供下列文件、资料：
（1）、外保温系统设计条件、图纸会审记录、设计变更和洽商记录。
（2）、有效期内外保温系统型式检验报告。
（3）、主要组成部分产品合格证、出厂检验报告、进场复验报告和进场核查记录。
（4）、节能施工技术方案、施工技术交底。
（5）、维护结构现场实体检验记录。
（6）、隐蔽工程验收记录（包括基层墙体处理、聚苯板背面粘结胶浆和粘结点、锚栓固定位置及数量、增强网铺设等）和相关图像资料（三张照片）。
8.3 易出现问题及处理措施
1、保温浆料不粘，施工性能不理想，主要原因是由于搅拌机转速不够，搅拌机搅拌时间不足，加水量不准造成。选择每分钟转速大于60转搅拌机，每台搅拌机可供15人左右抹灰施工，搅拌机数量不足搅拌时间太短会造成浆料不粘，加水搅拌时应有专人计量控制严禁随意调整水量。
2、保温浆料施工过程中平整度控制是提高工程质量关键,若保温层平整度不达标防护面层平整度将很难达标，保温浆料施工后应严格检验修整达标后方可进行下部施工。
3、抗裂砂浆搅拌用砂应按要求过筛，否则会造成面层粗糙找平腻子用量超标。
4、抗裂砂浆表面要压光操作时面层应适量刷水，否则无法施工。
5、表面出现规则性裂缝，主要原因为网格布干搭接或漏铺造成。
6、表面出现不规则裂缝,主要原因为面层使用了柔性不达标材料。
8、聚苯板粘接后应在48小时后再进行其它操作作业，防止聚苯板过早作业而出现松动和虚粘现象。
9、聚苯板安装要严格按照上下错缝方法施工,各板缝均应留出10 mm左右灰缝。
8.4 质量保证措施
1、建立健全质量保证体系，成立以项目经理为首质量检查组定期地进行综合或单项质量检查，督促操作人员严把质量关。
2、每道工序施前必须作好技术交底工作，将技术要求、操作要领、质量要求贯彻到每位操作人员，使大家做到心中有数，正确施工。
3、严格执行“三检”制度，即自检、互检、交接检。由各工长亲自负责抓这项工作，同时质量监督、把关，决不允许不合格分项工程流入下道工序。
4、实行施工挂牌制度．将操作班组长、操作者、施工日期、施工部位用表格予以记录，奖罚分明。
5、现场管理人员经常巡回检查各工作面质量情况，发现问题立即解决。
9 成品保护措施
1、门窗框残存砂浆应及时清理干净，严禁蹬踩窗台，防止损坏棱角。
2、拆除架子时架管注意不要碰击保温墙面以免造成防护层损伤，以及防止撞坏门窗和口角。
3、应保护好墙上埋件、电线槽、盒、水暖设备和预留孔洞等。
4、各构造层硬化前禁止水冲、撞击和挤压。
5、吊篮作业要注意对吊篮边框做好防护以免挂蹭墙面，造成保温面层破坏。
10 安全防护及消防控制措施
10.1 安全管理措施
1、成立安全领导小组，每月组织三次安全检查，重点是外脚手架、电器、机械、安全带等检查，防上安全事故发生。
2、设立专职安全员，负责整个工程日常安全工作。
3、编制有针对性安全施工措施，及时贯彻执行。
4、作好安全技术交底工作，使每位工人明白安全注意事项。
5、建立机电设备验收制度，凡未经验收机电设备不得使用电人员不得动用用机电设备。
6、所有手持电动工具，必须装有可靠漏电保护器绝缘检测，防止漏电伤人。
7、五级以上大风，严禁在架子上作业。
8、对工程上已搭好安全防护装置，不经总包单位安全员同意，禁止拆除。
9、外墙施工人员应带好安全帽，系安全带。
10、施工人员在作业面操作时必须铺好脚手架板，做好安全网防护。高空作业人员必须系好安全带。
11、吊篮作业施工前必须经过验收方可上篮作业，作业时必须正确佩戴安全帽，并系好安全带。
12、工人上下吊篮必须从地面进行，严禁跨窗跳跃。
13、外墙保温施工要避免高低交叉作业。
10.2 消防控制措施
1、全体施工人员进入现场后，应组织一次安全消防教育。
2、施工现场准备足够消防器材，并将消防水布设到位，做好防火措施。
3、外墙保温施工需由管理人员实施旁站监督，安全员不定时巡视。
4、施工现场严禁吸烟，并严格动火审批制度。
5、现场材料堆放场区要配备充足灭火器材，并统一规划，合理布置。
6、保温板进入施工前要预先刷好防火阻燃型界面处理剂。
11 环境保护措施
1、项目部负责该项目施工中环保规划措施落实，负责对施工人员环保意识教育，及时纠正施工中不利于环保违规行为。
2、楼层施工垃圾采用专用容器吊运，禁止凌空抛洒，脚手架下每天应及时清理。
3、每天22时至6时尽量避免施工，对施工现场全体人员进行环保知识教育，每月不低于两次。
4、项目部负责项目环境卫生检查督导工作，每周检查评比不少开一次。
5、生活区、宿舍和现场设专人打扫卫生，整理内务，确保场区卫生和宿舍整洁，做到窗明、地净、物品整齐统一。
6、食堂要建立卫生管理制度，设水桶，及时清运生活垃圾，门窗要设纱门，纱窗。
7、食堂内食品、器具要生熟、分开，专物专用，不能售生冷变质食品按要求对用具定期消毒。
8、现场垃圾要及时清理，及时外运，作业面要保持活完场清，现场物料堆放整齐。
9、现场保温材料要集中搜集，装袋存放，严禁现场乱撒。
