电动升降吊蓝安装、使用、拆卸的安全技术交底

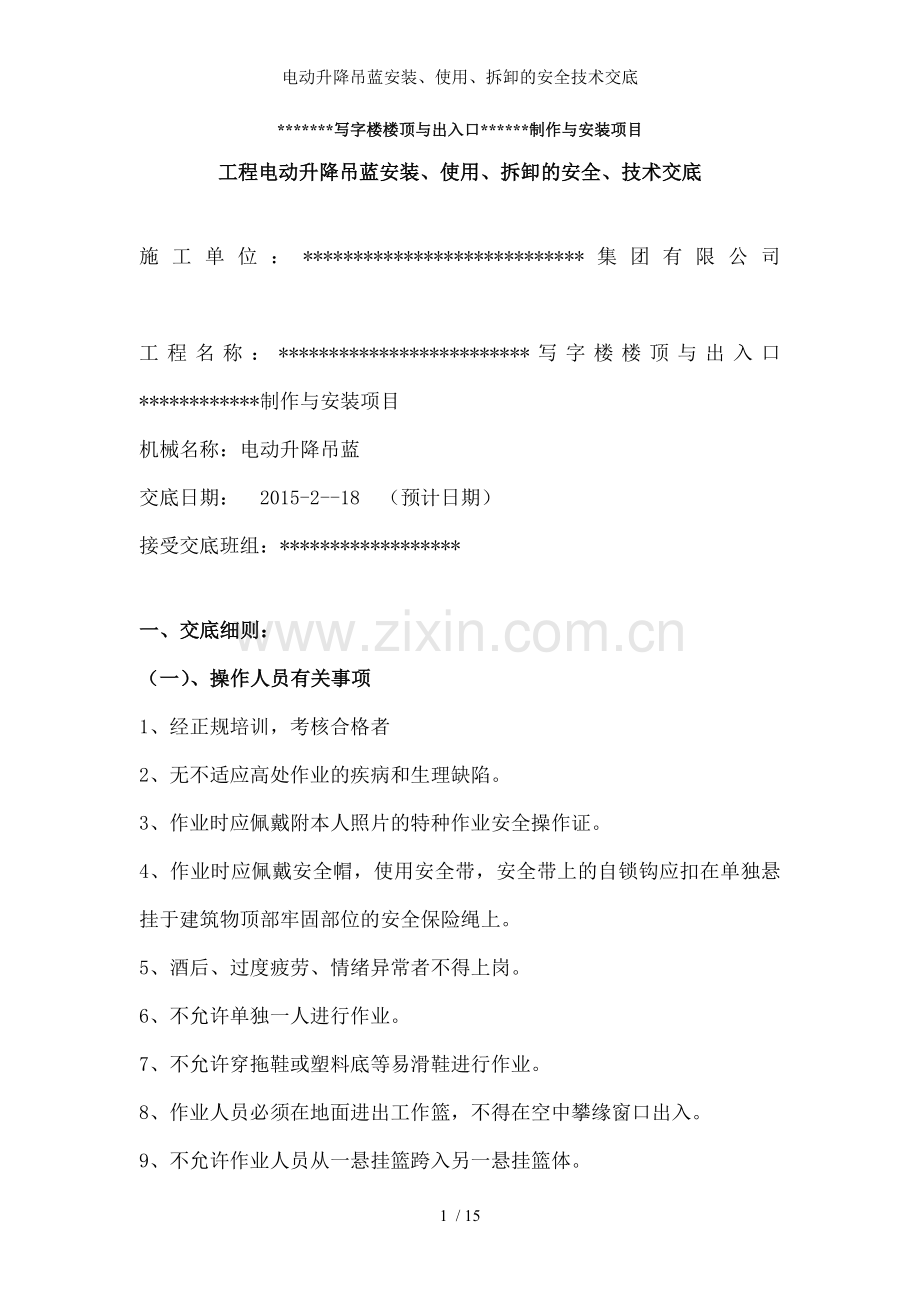

*******写字楼楼顶与出入口******制作与安装项目
工程电动升降吊蓝安装、使用、拆卸的安全、技术交底

施工单位：****************************集团有限公司
工程名称：*************************写字楼楼顶与出入口************制作与安装项目
机械名称：电动升降吊蓝
交底日期： 2015-2--18 （预计日期）
接受交底班组：******************

一、交底细则：
（一）、操作人员有关事项
1、经正规培训，考核合格者
2、无不适应高处作业的疾病和生理缺陷。
3、作业时应佩戴附本人照片的特种作业安全操作证。
4、作业时应佩戴安全帽，使用安全带，安全带上的自锁钩应扣在单独悬挂于建筑物顶部牢固部位的安全保险绳上。
5、酒后、过度疲劳、情绪异常者不得上岗。
6、不允许单独一人进行作业。
7、不允许穿拖鞋或塑料底等易滑鞋进行作业。
8、作业人员必须在地面进出工作篮，不得在空中攀缘窗口出入。
9、不允许作业人员从一悬挂篮跨入另一悬挂篮体。

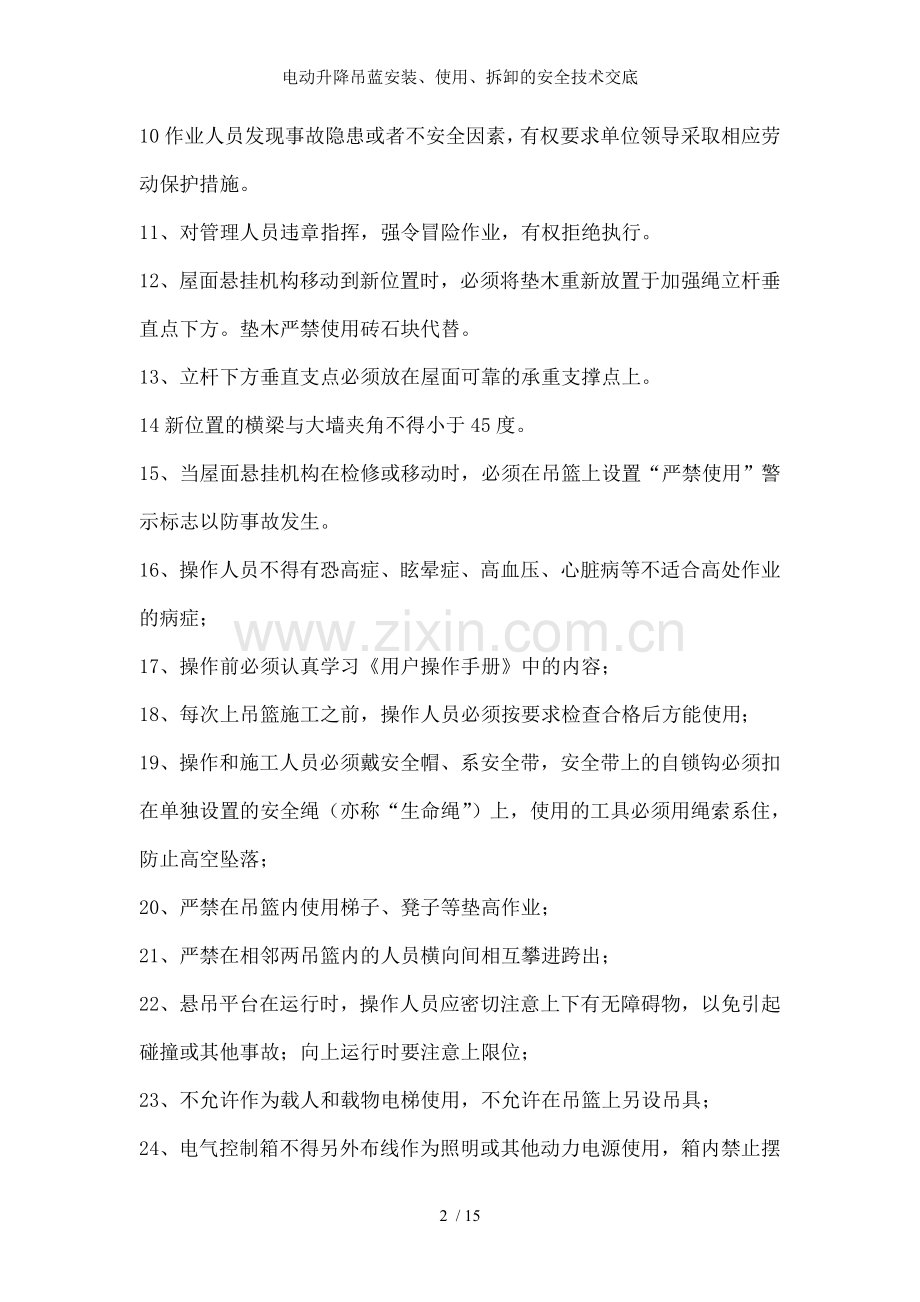

10作业人员发现事故隐患或者不安全因素，有权要求单位领导采取相应劳动保护措施。
11、对管理人员违章指挥，强令冒险作业，有权拒绝执行。
12、屋面悬挂机构移动到新位置时，必须将垫木重新放置于加强绳立杆垂直点下方。垫木严禁使用砖石块代替。
13、立杆下方垂直支点必须放在屋面可靠的承重支撑点上。
14新位置的横梁与大墙夹角不得小于45度。
15、当屋面悬挂机构在检修或移动时，必须在吊篮上设置“严禁使用”警示标志以防事故发生。
16、操作人员不得有恐高症、眩晕症、高血压、心脏病等不适合高处作业的病症；
17、操作前必须认真学习《用户操作手册》中的内容；
18、每次上吊篮施工之前，操作人员必须按要求检查合格后方能使用；
19、操作和施工人员必须戴安全帽、系安全带，安全带上的自锁钩必须扣在单独设置的安全绳（亦称“生命绳”）上，使用的工具必须用绳索系住，防止高空坠落；
20、严禁在吊篮内使用梯子、凳子等垫高作业；
21、严禁在相邻两吊篮内的人员横向间相互攀进跨出；
22、悬吊平台在运行时，操作人员应密切注意上下有无障碍物，以免引起碰撞或其他事故；向上运行时要注意上限位；
23、不允许作为载人和载物电梯使用，不允许在吊篮上另设吊具；
24、电气控制箱不得另外布线作为照明或其他动力电源使用，箱内禁止摆放杂物。
25、饮酒后不得操作；身体发病时不得操作；
26、下班前要切断电源，锁好电器箱门，做好清洁工作和防护工作，不得有杂物和水进入电动机、安全锁、电磁制动器和电气控制箱。
（二）、操作环境
1距吊篮现场10M范围内不能有高压线；
2在雷雨、下雾、风力大于5级等恶劣天气不能使用；
3电焊火花必须保证不伤与钢丝绳；(注意电焊火花更不能伤与幕墙玻璃)
4吊篮下方遇有通行道路，如不能封闭，必须设置警示标志与设专人监视。
（三）、钢丝绳
1、钢丝绳必须用规定的结构形式和力学性能的特制钢丝绳并且要完好无损，表面保持清洁，钢丝绳上不得沾油。必须使用软钢丝绳。
2、对较常遇见的问题应报废处理：
（四）、吊蓝运行
1、断股或在一个节距（每股钢丝绳缠绕一周的轴向距离）内断丝达到5根；
2、松散、压扁、起臌（笼状畸变），直径大于10mm以与折弯；
3、磨损或锈蚀严重，钢丝绳直径<8.3mm；
4、电焊接地线不得接在平台或钢丝绳上。
5、不得用工作钢丝绳或安全钢丝绳拖拉悬吊平台移位；
6、限位开关、“紧急停机”按钮、制动和滑降装置必须灵敏可靠
7、紧急开关机按扭为自锁式按钮，恢复时必须朝顺时针方向旋转头部使其弹出。
8、当限位开关或紧急停机按钮动作后，必须先按启动按扭悬吊平台。
9、安全锁锁绳必须可靠，达到标定期限（自出厂之日起六个月）一定要送制造厂检修和重新标定，安全锁不得自行拆修。
10、一旦发生提升机卡绳或其他一时不能判明原因的故障，绝对禁止强行开动，务必先要将悬吊平台牢靠固定，再找出原因，排除故障，确认恢复正常后，方可继续使用。另外，不允许在空中检修吊篮，特别情况要有切实可靠的安全保护措施，将悬吊平台固定，保证不出任何事故。
（五）、吊蓝载重
1、严禁超载使用（悬吊平台的载重应包括人员重量在内），且载重在平台全长上基本均匀；当施工高度超过50M与前梁伸出长度超过规定的范围或前后支架间的距离缩短，平台的载重量必须减少，风力较大时（相当于增加平台的载重量），载重量还要减少。必须保证悬挂机构的配重稳定力矩要等于或大于两倍的由平台自重、钢丝绳自重、额定载荷与风载荷所引起的倾覆力矩。（说明上海有一次吊蓝被大风吹起撞玻璃幕墙）
2、严禁超长度使用或两台吊篮并连起来使用。
3、悬吊平台倾斜超过15cm时应与时调平，否则将严重影响安全锁的使用，甚至损坏零件。
4、施工过程中严格执行安全施工规范与相关操作规程
二、 交底内容：
（一）、悬挂机构安装：
1、悬挂机构安装在建筑物顶部平台上，左右悬挂机构之间的距离与工作篮的吊点间距离相等，其误差≤500㎜。前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定。中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在1176～1776㎜范围内调节），标准悬臂挑梁外伸距离L≤1.5m（ZLP800型）或L≤1.9 m（ZLP650型）。用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上。拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧。当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装。调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧4～5扣。把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂挑梁前端第二销轴上。用绳夹固定钢丝绳时，必须把夹座扣在钢丝绳的工作段上，使U型螺栓扣在钢丝绳的松边上。四组绳夹各间隔60㎜，不得交替布置。紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹（第一个绳夹）应尽可能地靠近套环夹紧，然后依次拧紧第二和第三个绳夹。拧紧第四个绳夹时，使钢丝绳松边少许拱起，以便受力后检查前三个绳夹是否拧紧。注：拉纤钢丝绳两端的固定方法同上。钢丝绳绳端固定后，把悬挂机构移到工作位置。在配重小车导向柱上装上配重，左、右均分。把长度不超过100米的四根钢丝绳徐徐放至地面；
2、当悬臂挑梁外伸距离L>1.5m（ZLP800型）或L>1.9m（ZLP650型）时，必须更换加长挑梁，并且增加足够数量的配重，所增加配重的数量应以达到“稳定力矩与倾覆力矩之比大于2”。
三、吊篮使用标准与原则
1、使用标准工作吊篮时允许加入篮内的最大载荷质量、在使用加长吊篮时，最大工作载重质量应减少120kg（注：其中即减去接长吊篮所增加的质量）。
2、悬挂机构为ZL系列的吊蓝提升机配套通用的。只允许大规格提升机降低载荷使用，绝不允许以小代大，超载使用。
3、产品出厂时，所有吊蓝配置标准配重块52块，重1040g。用户可根据需要另外增购配重块。
4、产品出厂时，悬挂机构按标准挑梁（最大外伸距离L＝1.9m）配置，但此时ZLP800和ZLP630型吊蓝的最大外伸距离L＝1.5m，不允许超长使用。用户可根据需要另外选购加长型挑梁L=2.3m，但需要根据此表增加配重；
5、地面部分安装：将工作篮底架和两侧架用M12螺栓接好；将脚轮装在吊架底部后，用12条M12螺栓将两吊架固定在篮体两端。将支墙轮组用螺栓固定在吊架底部方管内，支墙轮要放在靠墙一侧，其外伸长度可调。将工作篮放在悬挂机构下的地面上，点动起升按钮，将提升至下部的支板插入吊架中部的耳板槽内，用M12×1.5的高强螺栓穿入。使提升机入绳口与耳板组滑轮中心处于同一铅垂直位置时，再紧固M12×1.5高强螺栓。将摆臂式安全锁用M12×1.5的高强螺栓固定在吊架上部的耳板内。装入安全钢丝绳，下面装上压铁，使安全钢丝绳绷直。
6、电气安装：将电器箱挂在工作篮外侧栏杆上，装好限位开关，接上电机线，把另一端航空插头插入电气控制箱的插座内并拧紧。将主电源电缆线的插头插入电气控制箱的插座内并拧紧，并将电源电缆线固定在栏杆上，避免插头直接受力。主电源电缆的另一端接在带漏电保护装置的开关上。
四、吊蓝安装安全注意事项：
（一）、必须严格按照说明书要求进行各部分安装；
（二）、屋面悬挂机构是吊蓝的“根”。他直接关系到作业人员生命安全，安装时必须注意下列事项:
1、仔细检查所有待装受力构件有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，其锈蚀深度不得大于厚度10％。凡是缺陷的受力构件坚决更换或修复后再用；
2、必须装全厂家所配全部零件和构件，不得少装或漏装；不得采用代用品替代厂家配件；更不得用不同厂家的零部件，混装电缆整机；不得用小尺寸或底强度等级的紧固件代替大尺寸、高强度等级的紧固件；不准不安装前支架，而将横梁直接担在女儿墙或其它支撑物上。当现场确无安装前支架条件时，必须在本厂技术人员指导下，采用有效补偿措施后，方可将横梁固定在女儿墙或其它支撑物上；
3、前横梁外伸悬臂距离不得大于本说明书规定的最大极限尺寸；前后支柱间距不得小于本说明书规定的最小极限尺寸；配重压铁数量不得小于说明书规定的数量，并且与后支架之间的连接必须稳定可靠；
4、前支柱与支撑面的接触应扎实稳定。吊蓝工作时，前、后支柱的脚轮必须脱离支撑面，应在其附近垫实方木，不得靠脚轮承载；
5、悬挂机构横梁安装应保持水平，其水平高度差在横梁全长范围内，不得大于100㎜，而且只允许前高后低，不允许前低后高；
6、悬挂机构在安装前，应检查纤绳是否存在损伤或缺陷。确定合格后按前述要求安装绳夹，张紧纤绳时，必须严格按本说明书要求进行，不得使纤绳过松或过紧。过松会使横梁受力过大，过紧会使横梁失稳破坏，是非常危险的；
7、两组悬挂机构吊点之间的安装距离与工作篮两吊点间距相等，其误差≤50㎜；
8、前支柱不得安装在女儿墙外。
9、工作钢丝绳和安全钢丝绳安装前应逐段仔细地检查是否存在损伤或缺陷，并且对绳上附着的涂料、水泥、玻璃胶等污物必须彻底清理。对不符合要求的钢丝绳坚决更换，将检查合格的钢丝绳按前述要求安装绳夹，然后稳妥地安装在悬挂机构的相应吊点上，最后认真检查紧固件或插接件是否安装到位，工作钢丝绳上部的升高限位块和安全钢丝绳下部的压铁的安装是否符合要求。注意：钢丝绳必须符合《使用说明书》规定的类型、规格尺寸、破断拉力等要求，不得使用价格低廉的伪劣产品代用。
10、安全保险绳在安装前逐段严格检查有无损伤。将检查合格的安全保险绳独立固定在屋顶可靠的固定点上，绳头固定必须牢靠，在接触建筑物的转角处采取保护措施，避免被磨断。
11、提升机在安装前必须确定是经过检修和保养合格的安装时必须采用专用螺栓将其可靠地固定在工作篮吊架上。
12、安全锁在安装前必须确定是在有效标定期内，安装时也必须采用专用螺栓。
13、工作篮安装前应仔细检查受力部分有无明显弯曲或局部变形，焊缝有无开裂，锈蚀是否超标，紧固件是否完整，确定各部分合格后，在进行安装。
14、吊蓝整机安装完毕，必须请熟悉吊蓝标准和性能的安全员或设备管理员按上述注意事项和相关标准严格检查，然后进行试运行动态检查。检查项目与要求按吊蓝安装检查验收项目表，并且按如下步骤进行整机试运行。
①、按上升按钮使工作篮两端离地；
②、将工作篮两端调平，然后上升至工作篮底部离地1m左右；
③、关闭一端提升机，操作另一端提升机下降，直至安全锁绳，然后测量工作篮底部距地面高度差，是否符合标准锁绳距离，左右两端安全锁的检查方法对称。
④、上、下运行三次，行程不小于5m，检查提升机运行是否正常，有无异常声音。
⑤、将工作篮上升至离地面5m左右，试验手动滑降是否平稳正常。
⑥、将工作篮上升至顶部，试验升高限位装置是否灵敏、有效。
⑦、加125％额载将工作篮上升离地1.5m左右，试验吊蓝超载能力（正常作业严禁超载）。
15、检查合格后，办理安装验收手续，由检查人员签章后，方可投入操作和使用。
16、检查工作篮上下运动的操作开关是否漏电，检查急停按钮是否松开。按启动按钮，信号灯亮，主接触器吸合。使选择开关的旋钮扳至中间位置，则左右两电机处于同时工作状态。按上升按钮，上升接触器同时吸合，工作篮上升，按下降按钮，下降接触器同时吸合，工作篮下降。
17、工作篮水平调整的操作，工作篮升降时，如出现不水平情况时，可利用电机单边工作来调整，方法如下：假如工作篮左边低，可使旋钮扳至左位，按上升按钮,直至水平为止。工作篮两端都可以单独调整，由操作者自选操作方法，非常简便。特殊订货增加水银开关的配电箱，吊蓝下降时能自动调平，上升时可用选择开关控制左右电机进行调平。
18、突然停电时的操作  应按下急停按钮，切断主回路，然后逆时针同时缓慢旋动两台盘式电机端部的手柄，使工作篮靠自重缓慢下降。
19、出现紧急情况的操作  如出现紧急情况应立即按下急停按钮，迅速切断主电源回路。
20、上限位开关的使用：在悬吊钢丝绳的上部设有上限位止挡，限位开关触与上限位止挡后，电机应停止向上运行，报警蜂鸣器响，此时，工作吊蓝无法上行，只能下行，操作前应先检查限位开关是否工作可靠 ，电源相序连接必须正确（当按上升按钮时，吊蓝须作上升运动，如相反则必须改变相序使之正确）。
21、电源插座的使用  电器箱的电源插座可作照明，手动工具电源使用，但严禁接触以上的电器设备，以免损坏电器线路与元器件。
五、电动吊蓝使用中紧急情况下的应急措施
1施工中突然断电时，立即关闭电器箱的电源总开关。判别断电原因，必要时可操作专用手柄，使平台缓慢降至地面。
2当发生松开按钮但不能停止上、下行时，立即按下电器箱 上的红色急停按钮，或者立即关上电源总开关，切断电源使悬吊平台紧急停止。然后让专业维修人员排除电器故障后，再进行作业。
3在上升或下降过程中，悬吊平台倾角过大，此时安全锁自 动锁绳，与时停止，提升低侧平台使悬吊平台接近水平状态为止，开锁后正常使用。
4当工作钢丝绳突然卡在提升机内，立即停机。严禁用反复 升、降操作来强行排除险情。操作人员在确保安全的前提下撤 离悬吊平台,并派经过专业训练的维修人员进入悬吊平台进行排险.故障提升机必须全面检修后才能投入使用.
5一端工作钢丝绳破断、安全锁锁住安全绳时,仍然采用上述方法排除险情.但是特别注意动作要轻,要平稳避免安全锁受到过大冲击和干扰.
6凡工地出现任何与吊篮有关的问题,请马上和我公司驻场人员取得联系,切不可盲目操作!
六、电动吊篮使用过程中应着重控制的几个环节
1、把好方案关、众所周知，施工方案是施工顺利进行的前提，必不可少。在方案中应有设备的选型，安装的注意事项，操作的注意事项，拆除的注意事项，还要有详细的配置安排，并有相关部门的审批。为了把握好方案的针对性和可行性，针对本工程的特点进行选配吊篮，即能满足施工要求，又能保证安全，尽量使吊篮覆盖整个作业面，不留死角。据统计，有些事故是由于吊篮配置不合理造成的。工人想干活但又够不到，不得已采取中吊篮上放脚手板以取得更高的施工高度或荡秋千，结果导致事故的发生。总之，认真把好方案关，是准确、高效、安全地完成任务的保证。
2、控制好设备的进场，进场的设备要与方案相符，并且各种配件齐全，完好有效。还要严格审核材料进场清单，认真清点，逐一对照，既不能不同型号间吊篮混装，又不能以小代大，以次充好。
3、加强对吊篮安装的监控，一般情况下，吊篮是以散件形式进入施工现场的，应重点监控每个吊篮是否按方案正确组装、安装。既要组装牢固，组件齐全完好，放置的地点又要安全可靠。
4、必须对安装好的吊篮进行验收，吊篮安装完毕后，要与时组织吊篮厂家、现场技术人员、生产人员与上机操作人员一起进行联合验收。重点控制吊篮的安装位置，结构的组装情况，配重、安全绳、安全锁、电气装置的灵活完好情况，吊篮上下运行不应有障碍物。验收必须百分之百;数量大时可分阶段验收，并形成文字手续。未经 验收的吊篮禁止使用。对验收中存在的问题必须限期整改，确认无问题后投入使用。
5、对上机人员进行教育和培训，首先对上机人员进行挑选。并对其进行相关的教育培训、考试和发证。教育和培训的重点放在如何正确操作和使用吊篮以与对可能出现的突发情况如何应对和处理等方面，以增强上机人员的自保意 识。还必须强调，禁止作业人员向下抛掷杂物，以免造成对他人的伤害等。
6， 控制好日常的管理，必须对全部吊篮进行编号并贴在吊篮上，做到清晰醒目;对每部吊篮上的人员必须进行登记，并保持人员的稳定;绘制出吊篮的平面布置图，有编号有人名，要指定专职电工每天上班前对吊篮的电气系统进行检查，安全人员检查配重块(必须固定好)、安全绳、安全锁，确认无误后方可上机作业。作业中必须有专人巡视检查，有条件的可把放置地点(例如屋面)进行封闭，除检查维修人员外他人一律禁入。遇有多工种交叉作业时，应设专人进行看护。吊篮的一切组件严禁挪作他用。此外还要检查作业人员是否正确配戴安全帽，安全带的系挂是否正确;严禁酒后作业，5级风与以上必须停工。吊篮厂家必须有专职维修人员在现场，对故障吊篮与时维修。存在故障的吊篮严禁使用。每天作业完的吊篮应停在首层安全网以上位置。
7. 吊篮的拆卸、退场拆吊篮前必须对工程进行质量验收，通过后方开始拆除。事前要了解拆除吊篮的顺序、运输的方法、解体的场地、人员的配置、天气的情况。还要对拆卸人员进行必要的交底。拆除悬挂机构时，作业人员一般处于高处临边位置，要特别注意。还要对施工成品进行保护，垂直运输尽量使用外用电梯等运输设备，运输中应避免超载搬运过程中避免碰伤。
七、电动吊篮的日常保养与维护
1、每天工作结束时，做好悬吊平台、钢丝绳和悬挂机构的清洁工作，清理各种垃圾、涂料与表面粘附灰浆杂质。
2、电动吊篮（尤其是电力系统）应采取防水、防潮措施，防止受潮进水造成电气短路。
3、地面多余钢丝绳应盘放扎好。电动吊篮停用拆除后，应将各种绳索、电缆线盘好，分解构件放齐，连接件集中，妥善存放，防止霉变、腐蚀、变形和散失。
4、安全绳的自锁钩勾每次使用后，应在弹簧处加防锈滑，保持动作灵活。
5、减速箱与传动装置首次使用三个月后须更换润滑油，以后每月加一次润滑油，每六个月换一次润滑油。
6、安全锁的活动部位每月加一次润滑油。
7、电气短路、电气元件与电线接点处必须保持干燥、清洁，不得有油污积垢。
8、在安全、日常、定期检查中和作业过程中，发现故障或异常时，应立即停止使用，由专职人员进行检修，严禁电动吊篮“带病”使用。
 9、各受力构件、易损件达到报废标准时，予以报废，与时进行更换。
10、建立电动吊篮设备档案，保持电动吊篮正常完好。

****************************************有限公司

2015.2.20
