防火门防火卷帘施工方案

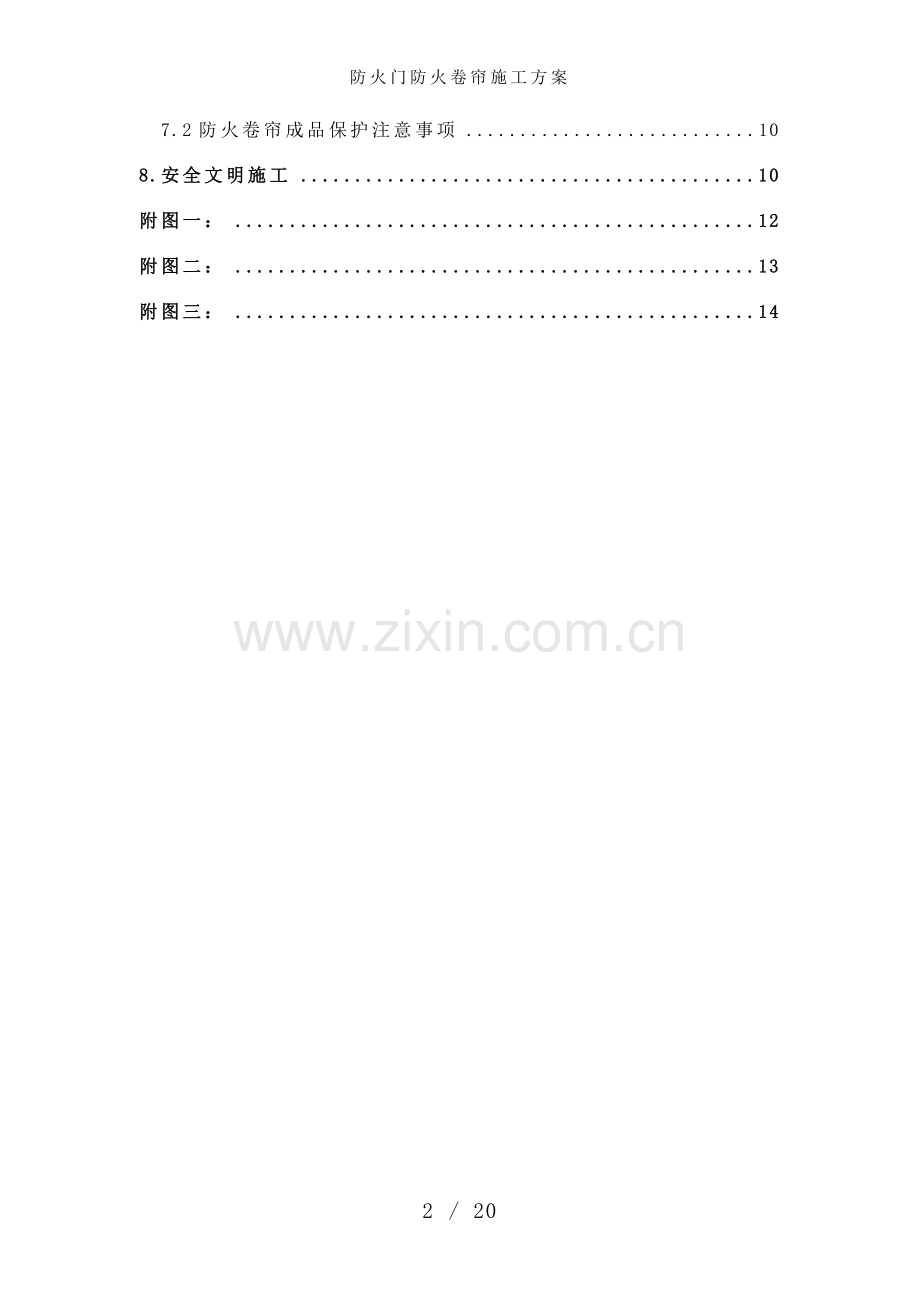

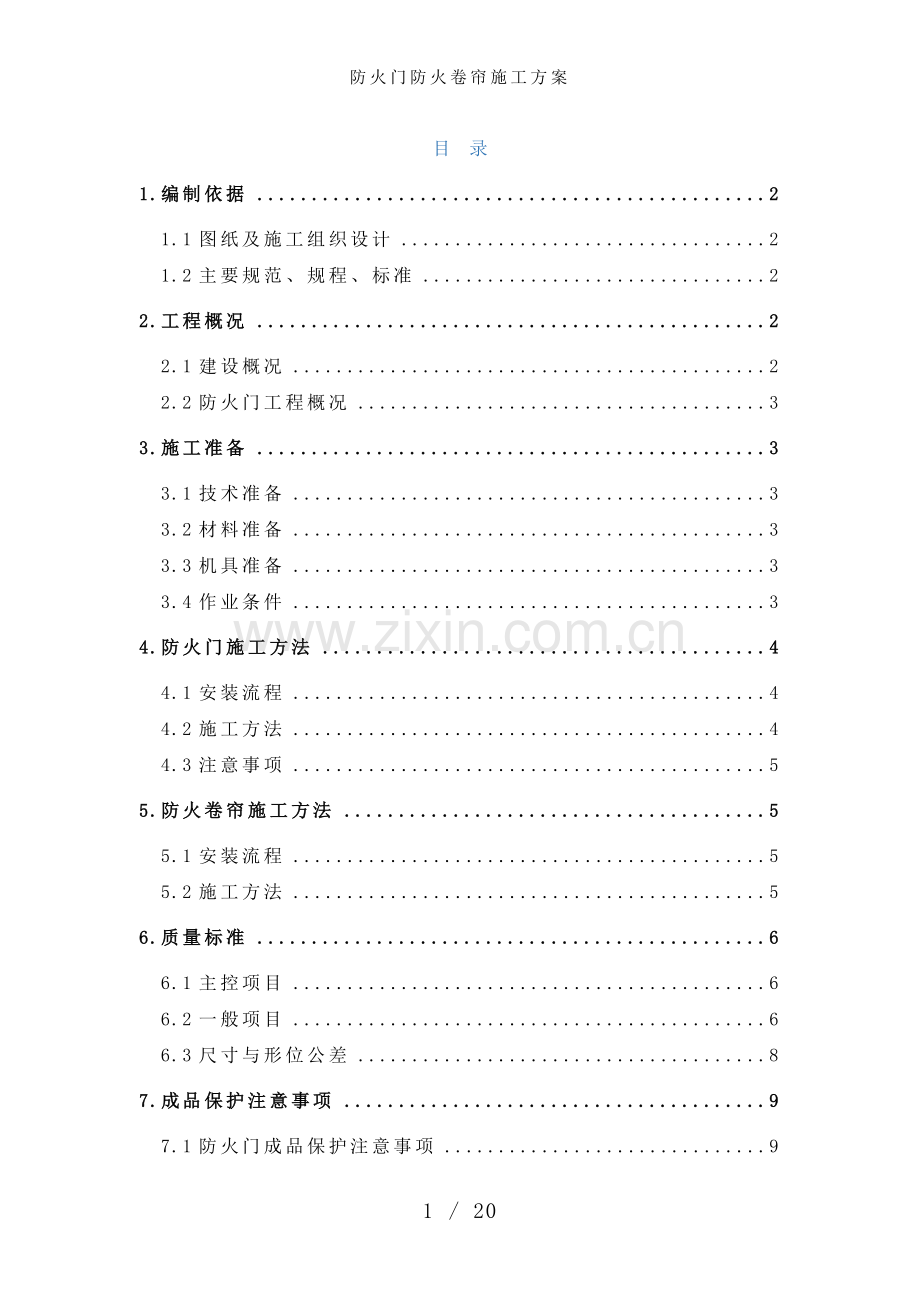

目 录
1.编制依据 2
1.1图纸及施工组织设计 2
1.2主要规范、规程、标准 2
2.工程概况 2
2.1建设概况 2
2.2防火门工程概况 3
3.施工准备 3
3.1技术准备 3
3.2材料准备 3
3.3机具准备 3
3.4作业条件 3
4.防火门施工方法 4
4.1安装流程 4
4.2施工方法 4
4.3注意事项 5
5.防火卷帘施工方法 5
5.1安装流程 5
5.2施工方法 5
6.质量标准 6
6.1主控项目 6
6.2一般项目 6
6.3尺寸与形位公差 8
7.成品保护注意事项 9
7.1防火门成品保护注意事项 9
7.2防火卷帘成品保护注意事项 10
8.安全文明施工 10
附图一： 12
附图二： 13
附图三： 14

1.编制依据
1.1图纸与施工组织设计
（1）由北京中联环建文建筑设计有限公司设计的施工图纸；
（2）轻轨L2线通州段两站一街新增定向安置房项目施工组织设计；
（3）相关图纸会审、设计变更单与工程洽商；
（4）轻轨L2线通州段两站一街新增定向安置房项目总控计划。
1.2主要规范、规程、标准
类别
名称
编号
国标
《防火门》
GB12955-2008
《防火卷帘》
GB14102-2005
《建筑设计防火规范》
GB50016-2006
《建筑装饰装修工程质量验收规范》
GB50210-2001
地标
《建筑安装分项工程施工工艺规程》
DBJ/T01-26-2003
其他
《钢质防火门防火卷帘》（第2版）
09BJ13-4
2.工程概况
2.1建设概况
本工程位于北京市通州区台湖镇潞西路南、东小路北、铺西路东。本工程包括39栋住宅楼，7个地下车库。
工程名称
轻轨L2线通州段两站一街新增定向安置房项目
工程地址
北京市通州区台湖镇
建设单位
北京星湖投资开发公司
设计单位
北京中联环建文建筑设计有限公司
监理单位
北京中协成建设监理有限责任公司
施工单位
中建三局集团有限公司
结构形式
住宅楼：剪力墙结构；地下车库：框架—剪力墙结构
使用性质
保障性住房
质量标准
根据合同文件，确保本工程质量标准为合格
2.2防火门工程概况
本工程住宅、车库采用甲级、乙级、丙级钢制防火门，特级无机布防火卷帘。使用部位包括防火分区、设备与电气机房门，楼梯间与前室门，管道间检修门和车道出入口。施工任务量大，工期要求紧。
3.施工准备
3.1技术准备
（1）施工人员应熟悉图纸，熟悉施工现场。了解材料性能，掌握施工要领。
（2）在施工前，专业分包应编制专项施工方案并对施工人员进行书面交底。
（3）安装位置
级别
名称
使用部位
耐火极限（小时）
甲级
防火门
防火分区门、设备与电气机房门
1.20
乙级
防火门
楼梯间与前室门
0.90
丙级
防火门
管道间检修门
0.60
特级
防火卷帘
车道出入库
3.00
3.2材料准备
（1）进入现场的材料必须有出场合格证，检验报告、说明书、防伪标志，环保标志经检验合格后方可使用。材料进场后要严防日晒雨淋。
（2）防火门的运输：应有防雨措施，底盘平整、清洁。门框、门扇分开装。防火门装车时应绑扎牢固可靠，有垫板，不能直接接触门框和门扇表面，以免运输中划伤表面涂层。装卸门框、门扇时应轻拿、轻放。
（3）现场堆放：门扇、门框不能直接接触地面，应垫有枕木，立放。门框和门扇应立正放置。码放角度不小于70°，单排码放数量不能多于50个。
3.3机具准备
施工前应准备好手电钻、冲击钻、小型电焊机、打胶筒、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、红外线水平仪、钢卷尺、墨斗等。
3.4作业条件
3.4.1防火门作业条件
（1）主体结构经有关质量部门验收合格，工种之间办好交接手续。
（2）按图纸要求尺寸，根据建筑1m线弹好门中线。
（3）检查门洞尺寸与标高是否符合设计要求，有预埋件的门口还应检查预埋件的数量、位置与埋设方法是否符合设计要求。
（4）门的开启方向必须符合设计要求，其配件位置与吊顶、专业管线等无交叉打架现象。
3.4.2防火卷帘作业条件
（1）熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否正确到位，依据施工技术和安全交底做好施工准备。
（2）必须检查产品的基本尺寸与窗口的尺寸是否相符，导轨、支架的数量是否正确。
（3）结构表面的找平层必须完成，达到强度、平整度符合要求。
（4）口洞预埋件、支架埋件位置正确。
4.防火门施工方法
4.1安装流程
划线定位→洞口处理→门框内灌浆→门框就位和临时固定→门框固定→门框与墙体间隙间的处理→清理→门扇安装→五金配件安装
4.2施工方法
（1）弹线定位：按设计要求尺寸、标高和方向，画出门框口位置线。
（2）门洞口处理：安装前检查门洞口尺寸、偏位、不垂直、不方正的要进行剔凿或抹灰处理。
（3）门框内灌浆：对于钢质防火门，需要在门框内填充水泥素浆。填充前应先把门关好，将门扇开启面的门框与门扇之间的防漏孔塞上塑料盖后，方可进行填充。填充水泥不能过量，防止门框变形影响开启。
（4）门框就位和临时固定：先拆除门框下部的固定板，将门框用木楔临时固定在洞口内，经校正合格后，固定木楔。凡框内高度比门扇的高度大于30mm者，洞口两侧地面需设留凹槽。门框埋入建筑完成面以下20mm，需保证框口上下尺寸相同。
（5）门框固定：管井防火门采用1.5厚镀锌连接件固定。其它防火门采用膨胀螺栓进行固定。每边不少于3个连接点，且连接牢固。
（6）门框与墙体间隙间的处理：门框周边缝隙，用1:2的水泥砂浆嵌缝牢固，保证与墙体结成整体；经养护凝固后，再粉刷洞口与墙体。
（7）门扇与五金配件安装：粉刷完成后，安装门扇、五金配件与有关防火装置。门扇关闭后，门缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。
4.3注意事项
（1）门框与墙体的固定点每边不少于3个连接点。
（2）门框埋入建筑完成面以下20mm。
（3）住宅楼管道井门外皮与外墙皮平，其他均立于墙中。管道竖井设门槛高100mm、宽100mm。
（4）楼梯口、前室与管井防火门大样图见附图一、附图二、附图三。
5.防火卷帘施工方法
5.1安装流程
划线定位→安装边框→装卷门机→安装卷轴→组装门体→固定门体→装限位器→试运行→装滑道→装手动机构→安装包箱→调试运行→验收
5.2施工方法
（1）确定门洞口尺寸与安装方式（内装、外装与中间安装）,墙体洞口为混凝土时，应在洞口预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砌体时，可采用钻孔埋设胀锚栓与导轨、轴承架连接。
（2）确定安装水平线与垂直线，按设定尺寸依次安装。槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。
（3）卷门机必须按说明要求安装。
（4）卷轴、支架板必须牢固的安装在混凝土结构上或预埋件上。
（5）门体叶片插入滑道不得少于30mm，门体宽度偏差±3mm。
（6）防火卷帘门水幕系统装在防护罩下面，喷嘴倾斜15°角。
（7）安装完毕，先手动调试行程，观察门体上下运动情况。正常后通电调试。
（8）观察卷帘机、传动系统、门体运动情况。应启闭正常、顺畅，速度3-7m/min。
（9）调整制动器外壳运动方向，使环形链朝下；调整链条张紧度，链条6-10mm；调整单向调节器与限位器。
（10）卷筒安装应先找好尺寸，并使筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要地调整、校正，无误后再与支架预埋件用电焊焊接。
（11）卷帘门可能存在洞口偏大，需进行防火封堵；若有由安装单位负责提供材料并封堵。
（12）清理：粉刷或镶砌导轨墙体装饰面层。清理现场。
6.质量标准
6.1主控项目
6.1.1防火门主控项目
（1）防火门的质量和各项性能符合设计标准。
（2）防火门的品种、类型、规格、尺寸、开启方向、安装位置与防腐处理应符合设计要求。
（3）门的安装必须牢固，并应开关灵活，关闭严禁。
（4）带有机械装置、自动装置或智能化装置的防火门，其机械装置、自动装置或智能化装置的功能应符合实际要求和有关标准的规定。
（5）防火门的配件需齐全，位置准确，安装牢固，功能满足使用要求和特种门的各项性能要求。
6.1.2防火卷帘主控项目
（1）卷帘门的质量和各项性能符合设计要求。
（2）卷帘门的品种、类型、规格、尺寸、开启方向、安装位置与防腐处理应符合设计要求。
（3）卷帘门的安装必须牢固。预埋件的数量、位置、埋置方式、与框的连接方式必须符合设计要求。
（4）卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。
6.2一般项目
6.2.1防火门一般项目
（1）防火门的表面装饰符合设计要求。
（2）防火门表面洁净，无划痕，碰伤。
6.2.2防火卷帘一般项目
（1）卷帘门的表面装饰应符合设计要求。
（2）卷帘门的表面应洁净，无划痕、碰伤。
（3）允许偏差项目见下表：
序号
检验
项目
项目质量要求
检验方法
1
外
观
质
量
（1）门体叶片、滑道、卷轴、外罩等表面应平整光洁，不得有裂纹、扭曲、凹凸的缺陷。
（2）卷帘门体外表应色调一致，无色差。
（3）产品铭牌应符合标准规定。
目测、手感
2
材质与构件质量
（1）材质应符合国家与行业标准，有出场合格证。
（2）卷门机、电器元件、五金配件应有合格证。
检查合格证
3
加
工
质
量
（1）运动件或可接触到的零件必须去毛刺、尖角。
（2）加工尺寸极限偏差与形位偏差应符合规定。
页片长度极限偏差±2.0mm
滑道长度极限偏差±2.0mm
（3）页片平面与滑道动面直线度≤1.5mm/m
手感
钢卷尺检测

（3）用平台塞尺检测
4
装
配
与
安
装
质
量
（1）预埋铁件间距≤600mm
（2）页片插入滑道深度：
宽度1800门体≥30mm
宽度大于1800门体≥40mm
（3）门体内宽尺寸极限偏差±3.0mm，门体内高尺寸极限偏差±10.0mm
（4）水平面垂直度≤10mm
（5）卷轴与水平面平行度≤3.0mm
（6）底板与水平面平行度≤10mm
（1）钢卷尺测量
（2）将页片紧靠滑道一侧，用钢尺测量
（4）-（5）用水平尺与直尺测量
5
电
气
安
装
质
量
（1）电气布线合理、操作方便、灵活、准确。
（2）电气绝缘电阻应符合要求
机电等主电路：＞300V时，绝缘电阻≥0.4MΩ
控制电路：＜150V为≥0.1MΩ，
150-300V为0.2 MΩ
（1）目测
（2）用兆欧表测试
6
门
性
能
质
量
（1）门体页片上下滑动平稳、顺畅
（2）门体启闭速度3-7m/min
（3）运行中能控制门体在任一位置停止，制动可靠
（4）限位准确，门体到上下位置允许≤20mm
（5）在电源电压在220V±10%时，卷帘机正常工作
（6）当温度超过电器元件规定温升时，自动切断电源
（7）停电时，手动启闭门体，其启闭力＜118N
（1）观察
（2）秒表测试
（3）测试
（4）测试
（5）调压测试
（6）测试
（7）牵引仪测试

6.3尺寸与形位公差
6.3.1防火门尺寸与形位公差
（1）尺寸公差表
名称
项目
极限偏差（mm）
门扇
高度
±2
宽度
±2
厚度
+2 -1
门框
内裁口高度
±3
内裁口宽度
±2
侧壁厚度
±2

（2）形位公差
名称
项目
公差
门扇
两对角线长度差
≤3 mm
扭曲度
≤5 mm
宽度方向弯曲度
＜2‰
高度方向弯曲度
＜2‰
门框
内裁口两对角线长度差
≤3 mm

6.3.2防火卷帘尺寸公差
主要零部件公差
主要零部件
图示
尺寸偏差
帘板

长度
L
±2.0

宽度
H
±1.0
厚度
s
±1.0
导轨

槽深
a
±2.0
槽宽
b
±2.0

7.成品保护注意事项
7.1防火门成品保护注意事项
（1）入场存放应垫起、垫平，码放整齐。
（2）安装前检查无损后在进行安装，安装后使用前两侧应进行保护，防止碰撞损坏。
（3）装门框时要防止磕碰、划伤。
（4）安装完成后，土建方仍在施工，如果门框有下槛，应做与下槛长、宽、高尺寸相称的凹形木板槽，将凹口冲着地面扣在下槛上，保证无划伤、踩踏变形，两竖框距地面1000mm 处用木夹板保护，防止碰撞。
（5）门扇安装完毕后，如有保护膜破裂，用透明胶带与透明保护膜表面粘接，避免出现表面划伤、磕碰。门扇保护膜修复后，将锁具装好，并用PVC保护膜把面板、把手分别粘贴，避免表面划伤、磕碰。在框扇表面贴保护膜时，应注 意不允许用胶带与喷涂 面直接接触。门扇表面有污点，可用清水擦洗掉。
（6）门扇、锁具安装完毕后，要将门扇锁紧。防止成品碰伤、划伤，锁具丢失。
（7）注意对门上锁具和面板把手的保护。
（8）抹灰与墙面装饰前用塑料膜保护好，任何工序不得损坏其保护膜，防止砂浆、污物对表面的污染
（9）防火门面漆为后做时，应对装修后的墙面进行保护(可贴50mm宽纸条)。
（10）钢质防火门安装时应采取措施，防止焊接作业时电焊火花损坏周围材料。
7.2防火卷帘成品保护注意事项
（1）入场存放应垫起、垫平，码放整齐。
（2）安装前检查无损后再进行安装，安装后使用前两侧应进行保护，防止碰撞损坏。
（3）抹灰与墙面装饰前用塑料膜保护好，任何工序不得损坏其保护膜，防止砂浆、污物对表面的污染。
（4）需搭设脚手架时，拆搭过程中，注意不得碰撞。
8.安全文明施工
（1）进入施工现场的操作人员必须戴好安全帽。严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入施工现场。
（2）安装时工作人员不得吸烟，安装用小型电动工具，耍一机一闸，闸箱距工作面小于2米，随时可断电源，总闸箱要安装漏电保护器，要保证一机一闸电保护并灵敏有效。使用电动工具的电线不能得过且过裸露，绝缘皮与接头包缠胶布要严密，接电要专业电工安装接线，必要时要戴绝源手套。施工人员要遵守安全规范与用电安全规范和现 场安全的施工制度。
（3）安装时用的梯子必须结实牢固，不应缺档，不应放置过陡。严禁两人同时站在一个梯子上作业。
（4）材料要堆放整齐、平稳。工具要随手放入工具袋内，上下传递物件工具时不得抛掷。
（5）应经常检查锤把是否松动，手电钻等电器工具是否有漏电现象，一经发现立即修理，坚决不能勉强使用。
（6）使用电、气焊作业时，一定要持有电、气焊作业证方可上岗。
（7）使用电、气焊作业时，一定要有防火措施，如灭火器、沙子、水桶，必须开用火证，必须两人以上作业，并设看火人防护。
（8）电、气焊作业点要检查周围环境，清除周围的一切易燃、可燃、易爆物品，防止火灾和人身安全事故发生。

附图一：

楼梯口防火门示意图

附图二：
前室防火门示意图

附图三：
管井防火门示意图
