汉府1公寓楼施工组织设计
目 录
第一章 编制依据
第二章 工程概况
第三章 施工组织部署
第一节 管理目标
第二节 施工管理组织结构
第三节 施工现场平面布置
第四节 劳动力的配置
第五节 施工机械配备
第六节 施工设备投入
第七节 监视测量装置
第八节 施工临时用水
第九节 施工临时用电
第四章 施工进度计划
第五章 主要施工方案
第一节 垂直运输
第二节 测量放线
第三节 土方工程
第四节 桩基工程
第五节 钢筋工程
第六节 模板工程
第七节 混凝土工程
第八节 砌筑工程
第九节 防水工程
第十节 装饰工程
第十一节 砌筑工程
第十二节 架子工程

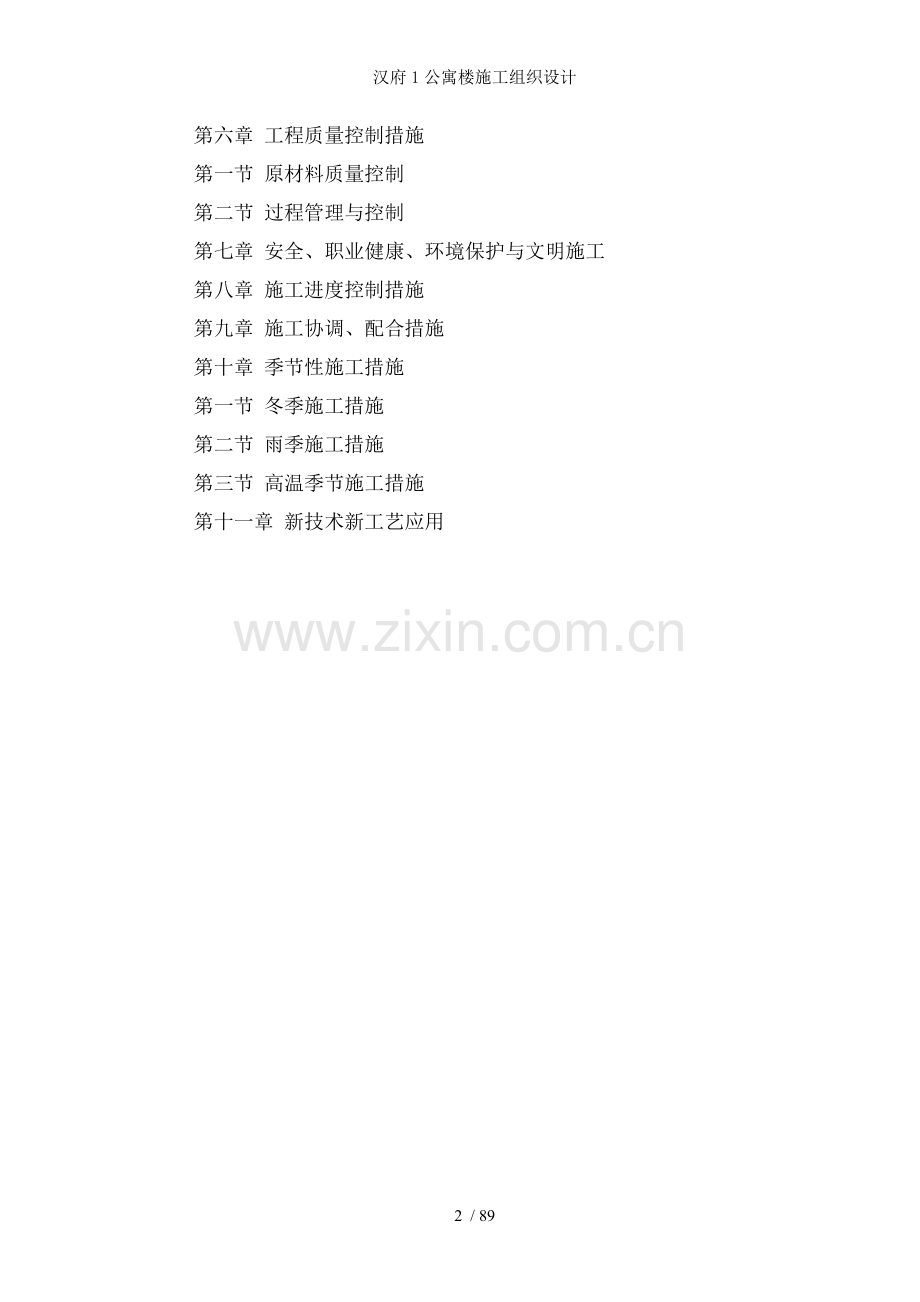

第六章 工程质量控制措施
第一节 原材料质量控制
第二节 过程管理与控制
第七章 安全、职业健康、环境保护与文明施工
第八章 施工进度控制措施
第九章 施工协调、配合措施
第十章 季节性施工措施
第一节 冬季施工措施
第二节 雨季施工措施
第三节 高温季节施工措施
第十一章 新技术新工艺应用

第一章 编制依据
一、依据汉中市龙江建筑有限责任公司与汉中伟业置业有限责任公司签定的汉府公馆1#楼，公寓楼施工合同。
二、依据马建国际建筑设计顾问有限公司设计的汉中伟业置业有限责任公司汉府公馆1#楼，公寓楼全套施工图纸。
三、本工程适用的主要规范、标准。
序号

名 称
编 号
备注
1
国家施工验收规范标准
建筑工程施工质量验收统一标准
GB50300—2001

2
建设工程文件归档整理规范
GB/T50328—2001

3
建筑地基基础工程施工质量验收规范
GB50202—2001

4
砌体工程施工质量验收规范
GB50203—2002

5
混凝土结构工程施工质量验收规范
GB50204—2002

6
屋面工程质量验收规范
GB50207—2002

7
建筑地面工程施工质量验收规范
GB50209—2002

8
建筑装饰装修工程质量验收规范
GB50210—2002

9
建筑给排水与采暖工程施工验收规范
GB50242—2002

10
建筑电气工程施工质量验收规范
GB50303—2002

11
建筑工程施工质量评价标准
GB/T50375—2006

12
建筑节能工程施工质量验收规范
GB50411-2007

13
行业标准
建筑施工现场环境与卫生标准
JGJ146—2004

14
建筑施工安全检查标准
JGJ59—2011

15
施工现场临时用电安全技术规范
JGJ46—2005

17
地方标准
建筑地基基础工程施工工艺标准
DBJ/T61-29-2005

18
砌体工程施工工艺标准
DBJ/T61-30-2005

19
混凝土结构工程施工工艺标准
DBJ/T61-31-2005

20
屋面工程施工工艺标准
DBJ/T61-34-2005

21
地方标准
建筑地面工程施工工艺标准
DBJ/T61-36-2005

22
建筑装饰装修施工工艺标准
DBJ/T61-37-2005

23
建筑给水排水与采暖工程施工工艺标准
DBJ/T61-38-2005

24
建筑电气工程施工工艺标准
DBJ/T61-40-2005

25
陕西省建筑工程施工质量
验收配套表格与使用指南

26
企业标准
文明工地实施指南

27
汉中市龙江建筑有限责任公司
一体化管理手册
HL/Q-SC-01-2006

28
汉中市龙江建筑有限责任公司
程序文件汇编
HL/QEOH-CX-01-31-2006

29
汉中市龙江建筑有限责任公司
支持性文件
HL/GB-01-22-2004

第二章 工程概况
第一节 工程概况
工程名称
汉府公馆1#楼，公寓楼
地理位置
汉中市汉台区明珠路8号
建设单位
汉中伟业置业有限责任公司
设计单位
马建国际建筑设计顾问有限公司
勘察单位
信息产业部电子综合勘察研究院
监理单位
陕西建科建设监理有限责任公司
监督单位
汉中市质量安全监督中心站
施工单位
汉中市龙江建筑有限责任公司
承包范围
施工合同范围内全部土建、安装工程
合同工期
总工期：550天 计划开工日期： 2013 年 3 月 21 日
计划竣工日期： 2014年 9 月 26 日
第二节 建筑设计概况
总建筑面积
22806.94㎡
地下部分面积
公寓楼761.94㎡
1#楼352.88㎡
地上部分面积
公寓楼16751.8㎡
1#楼4940.32㎡
楼层
地下
公寓1层 / 1#楼1层
地上
公寓22层 / 1#楼15层
设计使用年限
50年
抗震设防烈度
七度
结构类型
剪力墙结构
建筑物总高度
公寓楼77.7m / 1#楼45.5m
层高
3m
建筑防火类别
二类塔式住宅楼
建筑防水设计
地下室
二道设防，底板、顶板、侧壁外侧、砼抗渗等级S6.地下室外围填土面采用4mm厚SBS改性沥青防水卷材。
屋面
防水等级为Ⅱ级，设两道防水层，防水层为4mm厚SBS改性沥青防水卷材。
厨、卫间
均做1.5厚合成高分子涂膜防水层，四周翻起150高
外装修
灰绿色窗套、一层黄色石材、其余为黄色、灰色真石漆面层
内装修
水泥砂浆楼地面；墙面、天棚抹灰面刷乳胶漆面层；公用前室和走道为铺地砖楼面。
屋面
60厚憎水膨胀珍珠岩板、高分子卷材、涂膜各一道

第三节 结构设计概况
地层土质
情况
人工堆积层—粉质粘土与粉质粉土，总厚度1.3—2.6米；第四季沉积层--粉质粘、细砂、含砾粗砂、卵石层。
透水系数
5.0-6.5m/d
持力层
第四季沉积层④层，fk=350KPa
地下水概况
上层滞水埋深： 8.4-8.7m
场地为中软场地，类别为Ⅲ类，当地震烈度为8 度时，地基土无地震液化可能性。
微承压水埋深：91.02-91.8m
承压水埋深： 2.0m
地下水对混凝土无腐蚀性
地下室结构
结构参数
混凝土强度等级
备注
垫层
1#楼厚度100、公寓楼厚度：200
C15
Ⅱ类工程
基础形式
筏板基础，底板厚度：700
1#C30、公寓C35 S6抗渗
地上部分
结构
形式
框架
结构
混凝土强度等级
备注
1#楼
基础顶-45.15
框架柱C30、剪力墙C30、梁板C30
结构混凝土属Ⅰ类工程
45.15以上
框架柱C30、剪力墙C30、梁板C30
公寓楼
基础顶-24.520
框架柱C50、剪力墙C50、梁板C40
24.520-41.020
框架柱C45、剪力墙C45、梁板C35
41.020-47.620
框架柱C35、剪力墙C35、梁板C30
47.620-57.520
框架柱C35、剪力墙C35、梁板C30
57.520以上
框架柱C30、剪力墙C30、梁板C30
钢筋保护层
地下室外墙外侧30 ，内侧25 ；基础底板底部30 ，顶部30 ；内墙两侧 25 ；
板顶、板底20 ；梁 25 ；柱 25 。
二次结构
砌筑
±0.000以下：MU10实心砖，M7.5水泥砂浆砌筑
±0.000以上：内墙粘土实心砖MU7.5填充墙，M10水泥砂浆
结构设计采用国家标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1相配套的结构总说明。
第四节 安装工程概况
设计系统
设计要求
系通做法
管线类别
上水
给水采用市政自来水
热熔连接
不锈钢内衬PPR(PE)管
下水
污废合流系统
粘结，排出管采用排水铸铁管柔性胶圈接口
立管与支管UPVC，立管底部与排出管为排水铸铁管
雨水
排水系统
粘结，排出管采用排水铸铁管柔性胶圈接口
立管为UPVC
照明
照明光源以荧光灯为主，白炽灯为辅。
管线均沿墙或沿顶板暗装敷设
采用镀锌钢管穿铜芯线（应急照明穿阻燃线）。
动力
采用380v/220v电源供电
管线均沿墙或沿顶板暗装敷设
采用BV-450/750型铜芯导管
避雷
按二级防雷设防，在顶层屋面装设避雷带，引下线柱子主筋进行电气连接。
结构柱内主筋通焊作防雷引下线，并设置接地电阻澈试卡
屋面的防雷引下线和地面据采用Φ12镀锌圆钢暗敷设，女儿墙上均采用Φ12镀锌圆钢明设。
第五节 施工条件
（1）本工程土方工程和深基坑支护已由发包方另行发包，现已基本完成土方工程，场地平整。
（2）本工程为群体工程，商业楼和小区中央（N轴---W轴之间）地下车库、3#、4#、5#、6#楼已先期施工，1#楼与公寓楼开工后需要给其预留施工通道，因此本工程基本无施工场地。我们在基础施工阶段，现场不布置或尽量少布置临时设施和料场，充分利用现有的施工场地，合理进行临时设施与机械的布置，以保证施工的正常有序进行。
（3）施工用水、用电已经由甲方接入现场。
（4）基坑内东侧北面修建一条道路供本工程和5#、6#楼施工车辆通行，考虑到施工周期长，混凝土、钢筋、地材运输车辆自重大，临时道路需按市政道路标准硬化，以满足施工要求。
( 5 )根据汉中地区每年的季节的变化，采取相应的措施，做好冬雨季施工。
第六节 工程特点分析
1#楼与公寓楼为全现浇剪力墙结构，为保证混凝土墙体表面平整度与感观质量，故在施工中要充分考虑模板设计，编制模板组合施工方案。
该工程为全现浇结构，模板、钢筋、混凝土量大。应根据施工工艺要求，做好各工种协调配合的组织工作，各工种交叉施工，即要保证施工质量，又要减少施工等待和二次返工修补。
本工程由于施工场地面积较小，出±0.000后，应合理安排各种临时设施，并满足有关规范所规定的安全距离。
第三章 施工组织部署
第一节 施工管理组织机构
1、项目管理组织机构
管理组织机构网络图

公司职能管理部门

项目经理

预

算

员
材

料

员
资

料

员
安

全

员
质

量

员
技

术

员
施

工

员

施工班组长

操作工人

2、项目部施工管理组织机构
2.1 组织机构
为优质高效率的完成汉中伟业置业有限责任公司汉府公馆1#楼，公寓楼的建设任务，我公司将选派管理经验丰富的项目经理组建项目部，实行项目经理负责制，公司各有关科室对工程项目各项工作实行归口管理，建立健全质量安全保证体系，确保工程质量、安全、进度和文明工地等各项目标的实现。
项目部质量管理体系

项目经理

项目总工程师
项目负责人

施工员
技术员
安全员
质量员
预算员
材料员
资料员

施工班组

2.2项目部安全生产管理体系
项目经理

项目负责人

专职安全员

劳务专职安全员

班组兼职安全员
项目总工程师

施工人员

2.3项目部管理人员名单
序号
岗位职务
姓 名
职称
电话号码
职责范围
1
项目经理
张得军
工程师

项目总负责
2
施工员
王飞
助理工程师

施工管理
3
项目总工
王兆春
工程师

技术总负责
4
技术员
梁龙春
助理工程师

技术管理
5
质量员
龙坤
工程师

质量检验
6
安全员
秦全林
初级

安全负责人
7
安全员
张宝成
初级

生产安全管理
8
资料员
田 丹
初级

工程资料
9
材料员
郝志明
初级

工程材料设备采购
10
试验员
丁伟
初级

工程试验
2.4项目经理部的组成、分工与各职能部门的权限
2.4.1项目经理：负责项目经理部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责，分管行政科和安全科。
2.4.2项目总工：负责项目施工中的全部技术管理、质量控制和安全监督工作。
2.4.3技术员：负责施工组织设计、专项施工方案和技术交底卡的编制；负责钢筋翻样、木工放样，构配件加工订货和现场施工技术问题的处理；负责发放施工图纸、设计变更和有关技术文件；负责做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。
2.4.4施工员：负责施工现场平面管理、施工调度与内外协调；负责施工测量、放线，负责机械设备管理和安全管理工作。
2.4.5质量员：负责工程质量的检查、监督，进行分部分项工程的自检评定，开展全面质量管理。
2.4.6安全员：负责做好经常性的安全生产宣传工作，贯彻“安全第一，预防为主”的方针，组织日常的安全生检查、监督工作，帮助班组消除事故隐患，促进安全生产。
2.4.7材料员：负责编制材料供应计划，根据施工进度分批组织材料供应；负责材料的发放和物资保管，进行原材料的检验、化验、抽检，提供有关材料的技术文件。
2.4.8 资料员：负责政治宣传、职工教育、生活后勤、安全保卫、环境卫生、文明施工与接待工作。配合以上人员做好各种工程资料的搜集整理工作。
第二节 管理目标
1、质量管理目标：分部分项工程质量合格率100%，优良率60%以上，创市级优质工程。
2、安全管理目标：生产安全合格率100%，优良率60%，杜绝重伤和死亡事故，轻伤事故年平均月频率控制在2‰以内。
3、工期管理目标：工程合同工期550天，提前20天完成。
4、文明施工目标：确保达到市级文明工地，争创省级文明工地。
第三节 施工现场平面布置
1、施工围档：为便于施工现场管理，根据现场实际情况，建设场地西侧与在建的6#楼联通共用，南侧与已建的会所、中心地下车库接壤，北侧借助原地界围墙，东侧临街面除大门外，其余部分采用高度2.5M砖砌围墙做文化墙，形成全封闭围挡；大门柱高3.6M，宽4.0M，钢制电动伸缩门。在北侧围墙内侧与大门上作企业和工程标志、标牌、营造良好的文明施工氛围。
2、给排水布置：由建设单位现场提供的供水点接管，沿现场周边布置，敷设至用水点；沿主要道路出入口两侧设300×300（宽*深）排水沟，在搅拌站处设置沉淀池；在大门出入口处设车辆冲洗台和沉淀池，对进出工地的车辆冲洗，防止车辆带泥上路。施工现场污水与雨水由排水沟经沉淀池沉淀后排入城市排水管网。
3、临时用电布置：由建设单位提供的电源，采用三级配电两级保护的三相五线制沿围墙敷设至施工现场，在用电机械集中区段设分配电箱，机械设备设置开关箱。
4、临时设施布置：本工程为群体工程，地下室土方开挖后没有固定场地搭设临时建筑，根据施工的不同阶段，在地下车库，地下室底板、顶板等适当位置搭设材料库房、模板和钢筋加工等施工用房。现场办公室前期借用甲方会所，后期借用甲方物业管理用房。
5、消防布置：在施工现场、库房、临时配电室、木工棚等处配制灭火器等消防器材。
6、施工机械布置：工程前期配备塔吊一台、后期配备搅拌机两台、施工电梯两台，安装于两栋建筑物中间部位。
7、临时道路：借用基坑东侧坡道硬化路面，与在建的5#、6#楼共用。主要道路宽为4m。
8、材料堆场：本工程采用商品混凝土，工程前期在适当位置搭建钢筋、模板加工棚，二次结构考虑砌体、水泥、河沙堆场。材料堆场根据工程进度适时调整，松散材料堆场采用C15混凝土硬化，800高370砖砌挡墙分隔。
施工现场总平面图附后。
第四节 施工工期
本工程合同工期为550天，计划开工日期2013年3月21日，其中地下工程60日历天，主体结构250日历天，装饰装修工程240日历天，计划到2014年9月6竣工交付使用。设备安装工程的管线预留、预埋、安装等穿插在土建施工中。施工中，土建专业要安排约、周进度计划，其他专业要随其安排相应的计划。详见施工进度计划表。
第五节 劳动力的配置
1、人力资源的配置计划
根据建筑安装工程劳动定额，结合本工程具体情况和施工进度计划，本工程不同施工阶段人力资源配置计划分别见下表所示：

序号
工 种
基础阶段
主体阶段
装饰阶段
清理收尾
进场时间
1
钢筋工
40
30

2
模板工
30
50

3
砼工
20
30

4
架工
10
20
8

5
水电工
10
30
40
10

6
普工
20
20
20
10

7
砌筑工

60

8
抹灰、镶贴工

60
10

9
油漆工

40
10

10
电焊工
5
5
2

11
防水工
15

20

12
门窗安装工

20
5

合计
140人
255人
210人
45人

说明：
1.1、各阶段劳动力为单独作业所需人数。根据工程量大小与施工进度安排具体进场时间。
1.2、由于各阶段的交叉搭接和人员平衡调配，高峰期总人数为260人左右。
2、人力资源的实施
2.1 集结精干的施工队伍，组织好劳动力进场。要求该队伍自身管理水平高，施工能力强，两季不回家，既有利于施工生产的连续，又可保证工程的工期和施工质量。
2.2 做好职工的入场教育培训，搞好全员的各项交底工作：培训应按职工的工作任务，区分不同的层次和培训内容，使职工有适当的知识基础，以确保职工对现行法规要求、内部标准、组织方针、目标的认识。
2.3 加强职工的职业健康教育，树立“安全第一、预防为主”的意识，由安全员组织培训，职工进场后进行三级教育，包括国家法规相关要求、企业职业健康安全管理手册程序文件、内部标准、安全目标等知识，强化职工安全意识，把安全工作当头等大事来抓。
2.4 对现场的施工队伍进行严格的资格审查，凡进场的劳务单位必须配备一定数量的专兼职协调、质量、安全的管理人员。
第六节 施工机械配备
为了满足工程施工需要，根据进度计划制定机械需用计划，与时组织好施工机械的进场就位，并检查保养一遍，使设备完好率达到95%以上，对施工机械作如下选择：
序号
设备名称、型号
数量
单台功率
合计功率(KW)
备 注

1
塔式起重机
1
32
32
151KW
ΣP1=151KW
2
施工电梯
2
35
70
3
350型砼搅拌机
2
5.5
11
4
钢筋加工机械
5
4
20
5
木工机械
3
4
12
6
砼振动机械
4
1.5
6
7
土方夯实机械
2
2
4
8
抽水机械
2
3
6
9
闪光对焊机
1
75
75
180 KW
ΣP2=180 KW
10
电渣压力焊机
1
75
75
11
交流电焊机
1
30
30
12
室外照明

15
30 KW
Σ(P3+P4)=30 KW
13
室内照明

15
第四章 施工准备
第一节 技术准备
1、熟悉和审查施工图纸，组织图纸会审。
2、合同签定后，由技术部门向建设单位领取各专业图纸，由资料员负责收发并建立管理台账。
3、由主任工程师组织工程技术人员认真审图，对有关施工技术和图纸存在的疑点做好记录。开工前与时与业主、设计单位联系，做好交底和图纸会审。
准备与本工程有关的规范、规程与图集，与施工图纸一起分发给项目经理部相关人员。
4、测量人员根据建设单位提供的水准点高程与坐标位置，做好工程控制网桩得知测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。工程技术人员认真了解地下管网与周围环境情况，明确其具体位置和深（高）度。
测量与实验器具配置如下
序号
名 称
单位
数 量
规格型号
备 注
1
经纬仪
台
1

项目
部自
备工
程开
工即
组织
进场
2
激光垂准仪
台
1

3
水准仪
台
2

4
电脑
台
1

5
打字复印机
台
1

6
工程检测尺
套
2

7
50m钢卷尺
把
2

8
5m盒尺
把
12

9
混凝土试模
组
6

10
砂浆试模
组
4

11
标养箱
个
2

12
电子秤
台
2

13
塌落度桶
个
1

14
万用摇表（电压、电阻、电流)
台
1

班组自备
工程开工即
组织进场
15
管道打压计
台
1

5、技术工作计划
5.1根据工程的特点，经过详细的技术论证，按期编制缜密、合理的施工组织设计与各分部分项工程施工方案，要求施工组织设计和方案必须经审批后实施，技术交底与时准确并有针对性。
第二节 现场准备
1、施工道路与场地
做好施工现场道路、水、电工作，按公司文明工地要求设置围墙和大门，并进行美化装饰，做好邻近建筑物、道路等安全防护工作。
2、施工现场临时用水、电
根据临水、临电设计方案，搞好施工现场临时用水、用电管线敷设工作；修建并硬化场地临时道路，修建办公、生活、生产临时设施。
3、用电量计算
设备电机功率详见施工机械配备表
电动机额定功率：P1=151KW K1=0.6
电焊机额定容量：P2=180KW K2=0.6
室外照明用电量：P3=15KW K3=0.8
室内照明用电量：P4=15KW K4=1.0
P=(ΣP1*K1/0.75+ΣP2K2+ΣP3K3+ΣP4K4)*1.1
= (151*0.6/0.75+180*0.6+15*0.8+15*1.0)*1.1
= 281.38
故建设单位需提供的300KVA容量变压器可满足施工用电需求。
3.1、电流计算
I=P/3U
式中：I—总负荷电流（A）
P—计算负荷（KW）
U—线电压（KV），取U = 380 V = 0.38 KV
由公式得：I=300/（3*0.38）=263.16A
故选取3*60+2*50mm2的铜塑电缆一根。
3.2、所有保护零线截面为50mm2，保护线采用绿/黄双线。
3.3、施工机具接入电源设有漏电开关控制，配电线路至用电设备实行三级漏电保护，其末端漏电开关漏电电流不大于30m A。
第三节 岗位培训
1、管理人员培训
做好施工管理人员上岗前的岗位培训，保证掌握施工工艺、操作方法，考核合格后方可上岗。对工程技术人员集中培训，学习新规范、新工艺、新法律法规等。
对施工管理人员进行施工交底，季节性施工交底，是全部管理人员对本工程的各环节做到心中有数。
2、劳务人员培训
对劳务队全体人员进行进场前安全、文明施工与管理宣传、动员。
对特殊工种作业人员集中培训，考核合格取证后方可上岗。
对各专业队伍进行施工前技术、质量交底。
第五章 主要项目施工方法
第一节 分部工程施工工艺流程
1、地基与基础工程
施工准备→余方、深基坑开挖→基坑、边坡清理→验槽→基础垫层→防水层→防水保护层→基础钢筋与剪力墙插筋→支模板→混凝土浇筑→养护。
2、主体结构
主体工程以钢筋、模板、混凝土三大工序为中心，中间插入部分砌筑与装饰工程。
主体结构施工工序：放线→剪力墙钢筋制绑→剪力墙定型模板支设→剪力墙混凝土浇筑→梁底模板支设→梁钢筋制绑→梁侧模与现浇板模支设→现浇板钢筋安装→结构梁板砼浇筑。
其它各层工序均相同，其中，水、电、采暖、消防等安装预埋、脚手架的搭设和拆除等工序均插入作业。
3、建筑装饰装修
室外为：外墙饰面→墙面落雨管安装→散水、坡道、台阶
室内为：顶棚与内墙面抹灰→楼地面垫层→顶棚饰面、吊顶→墙面涂饰→楼地面→楼梯栏杆扶手制安→门窗框扇安装→木材面与金属面刷油漆→穿线、开关插座灯具安装→修整、收尾
卫生间、厨房：给排水管安装→找平层→防水层施工→卫生间、厨房试水→细石砼垫层
4、建筑屋面
找坡层→保温层→水泥砂浆找平层→防水层→保护层与面层
第二节 垂直运输
本工程横轴方向为总长36.2米，纵轴方向为21.5米，根据现场总平面图布置要求与材料运输出入口和材料堆放的具体情况，主体施工垂直运输设备选用一台QTZ48T-M塔吊，安装在1-2轴之间距 轴处，1#楼、公寓楼主体共同使用。装饰安装垂直运输选用SC200型双笼施工电梯，安装在5轴～6轴之间交轴处。
第三节 施工测量
本工程所用测量标准参照《工程测量规范》GB50026执行。
1、测量人员配备
配备专职测量人员2名，由项目工程技术负责人负责，专门进行工程测量控制、放样。
2、测量仪器的投入和检验：
2.1采用经纬仪、水准仪，楼体垂直度控制采用激光铅垂仪。
2.2测量仪器在测量前必须进行检校，并按规范进行定期检校。在进入施工场地以前，应将所有将用于本工程的测量仪器、用具送交技术鉴定部门进行校核，以确保排除仪器非正常误差，从而进行施工过程中的测量误差控制。
3、测量放线要点
3.1用规划局提供的建筑控制红线与水准高程，作为该工程平面与高程测量的首级控制网，再由首级控制网点结合总平面布置图建立施工平面与高程控制点。
3.2施工平面控制网与精度控制
根据施工需要，在施工现场设置6个水准点，设置在建筑物的四周，以利于互相通视和校核，平面控制点必须有利于观测，确保架立仪器方便、稳定。
依据甲方提供的基准水准点，设立高程控制桩。
在施工中应注意：
各楼层的竖向轴线投测，上下层垂直偏差不得超过2mm。
轴线投测后放出竖向构件几何尺寸和模板就位线、控制线。
剪力墙拆模后，在砼墙面上弹出50cm线，供下道工序使用。
每一层平面或每段轴线测完后，进行自检，合格后由专职人员复检，复检后再报检。
3.3标高引测
要保证竖向轴线精度和标高准确无误，引测前先要进行高程控制网点的联测，检查现场内的水准点是否被碰动，确认无误后进行引测。
首层标高基准的测设必须正确，利用现场设置的多处水准点进行引测，每层不少于4点，以便互相校核。
标高传递利用首层结构剪力墙上的50cm线进行。从四个墙大角往上引测，引测后进行相互校核，确认无误后用红油漆标记，并在楼层楼板上用红油漆在不同位置标记出3个基准水准点，做好记录，并用木板覆盖保护。
3.4垂直度测量
利用经纬仪和铅锥控制往上引测轴线，控制垂直度。
根据经纬仪的性能，在完成垂直测量后，放出建筑物层面上的轴线。
3.5施工高程控制
本工程按Ⅲ等水准规范要求进行用水准仪引测至施工现场，周围地段设立高程控制基准点，按甲方提供的基准点引测至场内，设水准点，并用混凝土墩做好保护。
4、沉降观测
依据施工图纸要求，建立该工程的沉降观测控制网点，在±0.000以上工程的施工中,依据设计要求要求作好该工程沉降观测点的布点与埋设工作，主体施工期间每施工完一层进行一次沉降观测，装饰工程施工期间每个月观测一次，工程竣工验收后交与建设单位，第一年每季度一次，第二年每半年一次，以后每年一次，直至沉降稳定为止，若发现沉降有异常时应与时通知地质、设计单位。
第四节 土方工程
本工程土方开挖和基坑支护由建设单位另行发包，我方只做相应的配合工作。
该项目基础土方一次性大开挖，基坑面积较大，基坑上口与地界近（地界成不规则形状），无法做排水沟。基坑深度约5米，坑底雨、污水无法自然排出。基础施工阶段应沿基坑四周做好排水沟和集水坑，与时将雨、污水抽出。
坑底土方平整、局部加深采用人工开挖的方法。
在基坑边缘上2M范围内不许堆土、材料和设备，防止塌方。
为确保基坑上下施工人员安全，沿基槽内、外四周均搭设临时围护，立杆采用2m钢管，间距为1.5m，水平设两道横杆，每隔3m设斜撑一道，围护用栏杆刷黄黑相间油漆。
处理好与土方开挖、基坑支护施工方的施工配合、协作关系。
1、土方开挖
1.1、施工程序
施工准备-测量放线-确定坡度-土方开挖-修正边坡-修帮清底-验收
1.2、土方开挖施工
采用挖掘机开挖，其施工方法采用侧向挖土法：挖土机一面沿着基坑的一侧移动，自卸汽车在另一侧装运土。挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1/2。
（1）开挖上口线：在施工中上口开挖线经常被散土层覆盖看清楚，放线员要立即补撒未挖部分已看不清楚的边线并保证其准确无误。
（2）土方开挖从上到下分层分段依次进行，随时作成一定坡势，以利泄水。下层开挖前应重新放好该层的开挖边线，并做好控制桩加以保护。
（3）开挖基坑，不得挖至设计标高以下，在设计标高以上暂留一层土不挖，水准仪抄平后，暂留30cm深土层由人工挖出。
（4）在机械施工挖不到的土方，应配合人工随时进行挖土，
（5）修帮、清底：为不扰动基底土的结构，应在基底标高上预留20cm～30cm厚土用人工配合清理至基底标高。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距基坑尺寸，以此修整槽边，最后清除槽底土方。
（6）在开挖过程中，应随时检查坑壁和边坡的状态。深度大于1.5m时，根据土质变化情况，应做好基坑的支撑准备，以防坍陷。
（7）土方开挖一般不宜在雨天进行，必须在雨天施工时工作面不宜过大，应逐段、逐片分期完成。雨天施工时，应注意边坡稳定。必要时可适当放缓边坡坡度或设置支撑。同时在坑外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题与时处理。
（8）当边坡有一定的工作面时，支护单位与时进场施工，避免边坡暴露时间太长，引起边坡失稳。
1.3、检查验收
基坑挖完后应由地勘单位、设计单位、监理单位或建设单位、施工单位、质量监督部门等有关人员共同到现场检查、验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象。经检查合格，填写基坑（槽）验收、隐蔽工程记录，与时办理交接手续。
2、土方回填
基础工程施工完毕，验收合格后进行基础土方回填施工，地基工程回填土采用现场堆存的土方，进行二次倒运至回填现场，回填土方分层夯实，回填深度不大于300mm，用铁铲、锄进行平整，平整后再用打夯机进行夯实，夯实遍数不少于3次
2.1、施工准备，做好施工机具调运，现场测设回填土方深度标高，组织施工的人员到位，组织安排作业班次，制定质量安全监控方案与实施跟踪检查，测定回填土方最佳含水量（15～20%）。
2.2、基层处理检验土料
（1）填土前应将基坑（槽）底的垃圾、树根等杂物清理干净，排除积水。
（2）检验回填土的种类、粒径是否符合规定，清除回填土中的草皮、垃圾、有机土等杂物。
（3）现场检查土的含水量一般以手握成团，落地开花为适宜。当土的含水量过大时，采取翻松、晾晒、换土回填、掺入干土 或其他吸水材料等措施；如遇回填土的含水量偏低，则应预先洒 水润湿。
2.3、回填土分层摊铺夯打密实
（1）每层铺土厚度应根据土质、设计要求的压系数和使用的压（夯）实机具性能而定。一般铺土厚度应小于压实机械压实的作用深度，应能使土方压实而机械的功耗最少。
（2）打夯前应将填土初步整平，行夯路线应由四边开始，然后再夯向中间。一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。
（3）基坑回填应在相对两侧或四周同时进行回填与夯实。非同时进行的回填段之间的搭接处，不得形成陡坎，应将夯实层留成阶梯状，阶梯的高宽比一般为 1:2。上下层错缝距离 不小于1.0m。
（4）填管沟时，应用人工先在管道周围填土夯实，并应从管道两边同时进行，待填至管顶0.5m以上，方可采用打夯机夯实。较长的管沟墙，应采用内部加支撑的措施，以免将墙挤歪。
（5）填土区应保持一定横坡或中间稍高两边稍低，以利排水。当天填土，应在当天压实。填土应预留一定的下沉高度，以备在行车、堆重或干湿交替等自然因素作用下土体逐渐沉落密实
2.4、修整找平
填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，与时依线铲平；凡低于标准高程的地方，应补土夯实。
2.5、检查验收
经检查合格，填写地基验收、隐蔽工程记录，与时办理交接手续。
第五节 钢筋工程
一、原材料
1、所有进厂钢材必须有出厂合格证等材质证明，合格证的编号应与进场钢材标识号吻合，即合格证能代表进场钢材的质量技术指标。
2、进场后的钢材必须经监理见证取样复试，合格后经项目技术负责人认签，指明该钢材的质量状况与使用部位。
3、进场后的钢材应分批、分规格、分品种堆放，并悬挂标识牌，标识牌应标明钢材的品种、型号、产地、进场日期以与经复试后的质量状况与批准使用部位。
4、不合格品立即退场，严禁使用于工程。
二、钢筋的配料与现场制作
1、钢筋制作前应检查有无锈蚀，除锈之后再下料，加工制作，当加工过程中发生脆断等特殊情况还需作化学成份检验。
2、钢筋配料由专人负责，配料表上应明确每种型号钢的编号，使用部位，规格品种，根数，下料长度与成型形状。
3、钢筋采用集中下料统一制作，现场绑扎成型的方法，钢筋加工制作时，要将钢筋加工表与施工图复核，对每种钢筋按下料表检查是否达到要求，检查下料表是否有错误遗漏，经过两道检查后再按下料表放出实样，试制合格后方可成批制作。
4、已成型好的半成品钢筋，应分类堆放，并悬挂标识牌，以防错拉乱用。
5、废料与不合格品应与时清理出现场。
三、钢筋的现场绑扎与安装
1、准备工作
按设计要求配备相关标准图集，确保操作者严格按要求进行钢筋制作绑扎。
认真熟悉图纸，检查配料表与图纸是否有出入，仔细核对成品钢筋的型号直径、形状、尺寸和数量等是否与下料单料牌相符，如有错误，与时纠正增补。
钢筋绑扎前先划出钢筋位置线。基础的钢筋在垫层和四周模板上划线，现浇板和墙柱的钢筋在模板上划线，柱的箍筋在两根对角线主筋上划点。梁的箍筋，则在架立筋上划点。
绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系支模和绑扎钢筋的先后次序，以减少绑扎困难。
2、绑扎施工要点：
（1）基础底板钢筋工程：
基底防水保护层完成后就可以绑扎底板钢筋，其绑扎顺序为：底板下铁→底板上铁→墙体插筋。底板下铁下垫砼垫块，50×50×40（mm）（长×宽×厚）每平方米内放置一块，呈梅花状布置，上铁用马凳支撑，每隔一米设置一条马凳，双向布置。支放马凳时应注意严格控制马凳高度，保证上铁钢筋位准确；同时，支放马凳应轻抬轻放，马凳下脚应设置垫块，以避免破坏防水层。
① 钢筋网的绑扎，四周与中间各部位交叉点必须满扎，确保钢筋不移位。
②为了方便施工，筏板内粗直径钢筋采用直螺纹套筒连接。
③钢筋的弯钩应朝上，不能倒向一边。但双层钢筋网的上层钢筋弯钩应朝下。
剪力墙与基础连接用的插筋下端做90°弯钩，并与基础钢筋进行绑扎，箍筋比柱
