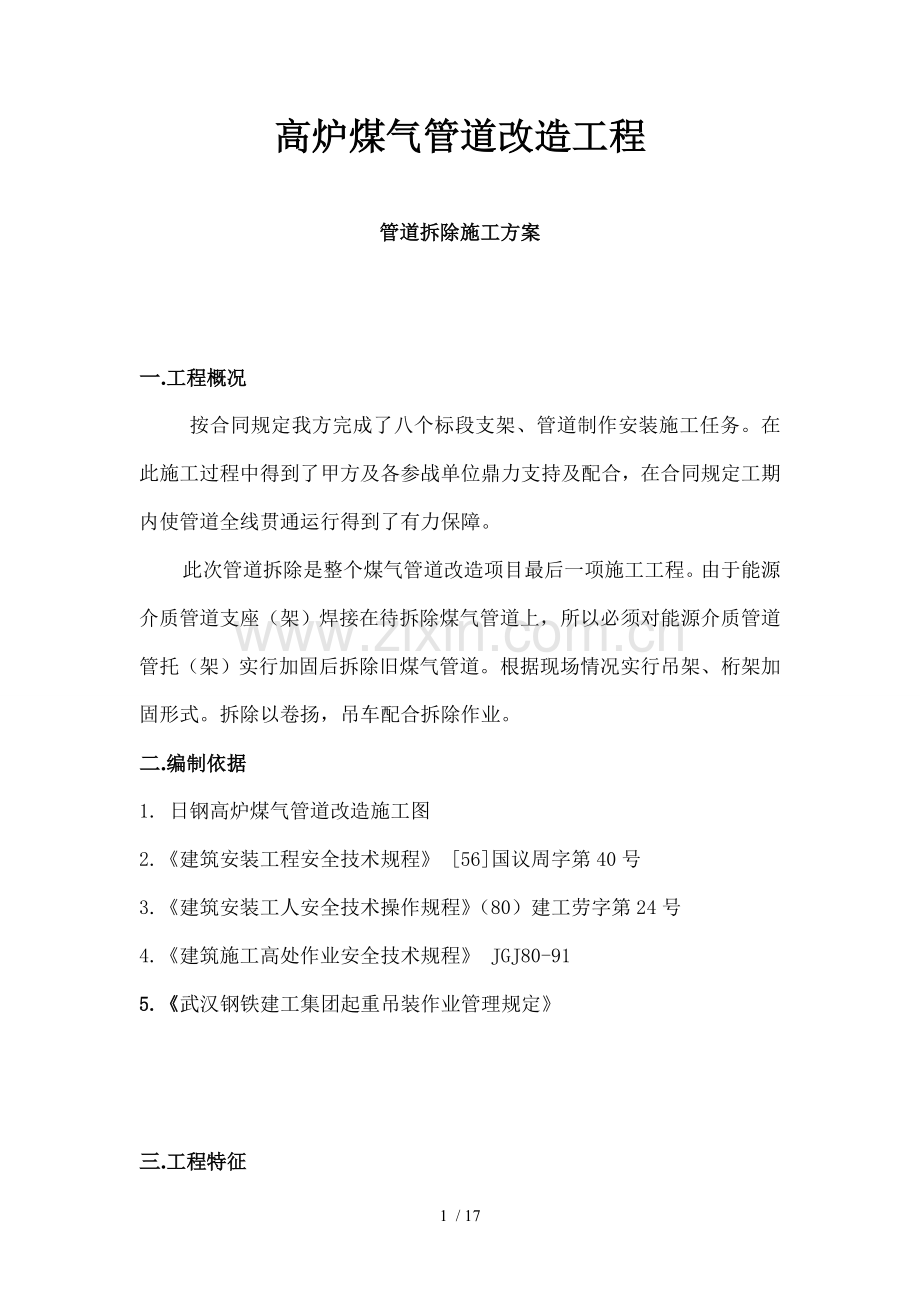

高炉煤气管道改造工程

管道拆除施工方案

一. 工程概况
按合同规定我方完成了八个标段支架、管道制作安装施工任务。在此施工过程中得到了甲方及各参战单位鼎力支持及配合，在合同规定工期内使管道全线贯通运行得到了有力保障。
此次管道拆除是整个煤气管道改造项目最后一项施工工程。由于能源介质管道支座（架）焊接在待拆除煤气管道上，所以必须对能源介质管道管托（架）实行加固后拆除旧煤气管道。根据现场情况实行吊架、桁架加固形式。拆除以卷扬，吊车配合拆除作业。
二. 编制依据
1. 日钢高炉煤气管道改造施工图
2.《建筑安装工程安全技术规程》 [56]国议周字第40号
3.《建筑安装工人安全技术操作规程》（80）建工劳字第24号
4.《建筑施工高处作业安全技术规程》 JGJ80-91
5.《武汉钢铁建工集团起重吊装作业管理规定》

三. 工程特征
GM001（旧管段）标段
施工环境：拆除施工区域紧靠有两条铁路线，吊车无法坐位；拆除管道上、下有管道且空间狭窄 ，无法进行垂直起吊拆除作业；
介质管道加固形式：吊架、桁架（及GM001局部）
GM002、 GM003（旧管段）标段
施工环境：拆除管道区域紧靠北支路旁边，吊车坐位需封道；拆除管道正上、下方有管道且空间狭小，无法进行垂直起吊作业；
介质管道加固形式：吊架，桁架（GM002局部）
GM004（旧管段）标段
施工环境：拆除区域有多条铁路线且吊车坐位及南北通道上，需铁道、马路封道；待拆除管道上方有能源介质管道
介质管道加固形式：桁架

四. 施工方案
1.施工准备——2.工艺管道加固——3.煤气管道拆除——4.废旧管道倒运——5.三清退场
1. 施工准备
1.1施工上场办理开工手续，签订动火证，由甲方指定施工电源，
1.2电焊机、卷扬机等施工机具进入施工现场设置
1.3吊架、桁架制作
1.4甲方配合办理占道申请手续
2.能源介质管道管托（架）加固方案

支架
GM001、 GM002、 GM003管道

工艺管道吊架
拆除旧管道

吊架施工示意图
工艺管吊架
拆除管道
支架
桁架（GM004、GM001局部)

桁架加固示意图一

桁架加固示意图二
为防止工艺管道变形伸缩量过大，工艺管道托架加固时保证固定托架固定段牢固，并保证滑动拖架管托及管道滑动。

3. 旧管道拆除施工方案
待拆除GM001旧管道位于上下管道之间，无垂直起吊点。参照DM001施工方案根据现场实际情况，我方拟定方案如下：

示意图
GM001(旧管段)
要求甲方封南侧铁路线（GM001）全段，以便吊车进入现场进行加固吊装作业及管道拆除作业施工；封道时间为：30天
1. 待旧管道上方工艺管道加固完之后焊接 用于拆除用三角支撑
2. 由于旧管壁腐蚀严重为防止旧管道切割完之后发生瘪塌变形，对切割管口实行加固处理；
3. 切割完之后用倒链将旧管两端同时向外拉至管道重心超过上方管壁为准；
4. 用双机抬吊方式(作业半径轨迹按上图所示）将管道吊到轨道上（轨道上事先安置好管托），即刻进行解剖，装车；

GM002 、GM003（旧管段）拆除
GM002、GM003拆除管段拆除形式及GM001类似。
1. 拆除作业前需甲方配合封道：封北支路GM002至GM003管线区域马路。封道时间：50天；（吊装作业时封“半道”；双机抬吊作业时封“全道”）
2. 待工艺管道加固完毕之后，进行三角支架（梁）安装，并加固旧管道切割处；（封半道作业）
3. 切割旧管道，并用倒链将管道牵引至管道吊点超出上方管壁位置，用双机抬吊方式将旧管道吊到北支路上，即刻进行解剖、装车；（封全道作业）

4.为防止吊车及附近高压线距离过小，严格按照吊车旋转轨迹半径范围内作业。以免发生事故；

GM004旧管段拆除
工艺管道加固完毕之后进行拆除作业。根据现场情况此段拆除可参照DM001拆除施工方案进行施工：使用双机抬吊方式将支架间管道整体放置地面，并及时进行分解装车运至甲方指定堆放场地。
1. 拆除作业前需甲方配合办理占道、封铁路（二号连铸机区域）手续。
2. 桁架安装、工艺管道加固完毕之后进行拆除作业，先将管道用钢绳挂好之后，两端同时切割
3. 切割完毕之后，用双机抬吊方式将管道放置地面即刻进行解剖、装车；

4. 废旧管道倒运
由甲方指定专人配合我方将废旧管道放入指定场地，并由甲方确认。
5. 三清退场
拆除完毕之后。清理施工区域现场垃圾、废旧物，保证施工区域干净卫生；恢复临时性设施并保证牢靠，安全，以免发生二次安全隐患；工机具退场并保证业主设施完好。最后通过业主全面检查确认后交付业主。施工完毕。
五.施工人员资源计划
此次拆除分四个作业点，共90人。具体安排如下：
施工项目 人数 起重工 电气焊工 铆工 铺工
GM001 30 6 15 4 5
GM002 15 4 4 2 5
GM003 30 6 15 4 5
GM004 15 4 4 2 5

六施工网路计划：（见附图）

煤气中毒事故处置预案
1、当发生作业人员煤气或不明气体中毒时，及时组织人员进行抢救同时通知现场负责人或向应急指挥中心报告。
2、抢救中毒者时，要做好个人防护，并有人监护，抢救人员没有采取防护措施，不要冒险进行抢救，个人防护措施主要是使用防毒面具和安全带；
3、将中毒者救出危险地区，转移到有新鲜空气地方，通过观察中毒者状况，判断中毒程度，采取有效措施：
3.1，如果中毒轻微，出现头痛、恶心、呕吐症状，可直接送医院急救；
3.2，对于中毒较重，出现失去知觉、呕吐白沫等症状，将中毒者侧卧，以使呕吐物流出，而不进入气管，仰卧使头偏向一侧，应尽量避免搬动，颠簸以及使中毒者耗力动作，立即通知煤气防护站和医务部门到现场急救，并采取以下措施：
使之躺平，把腿垫高，利于血液回流；
松开衣领、腰带，使之呼吸畅通；
掏出口内假牙、食物等，以防阻塞呼吸；
铺盖适当衣物保暖，以防受凉；
使中毒者吸氧气。
对于停止呼吸，立即进行口对口人工呼吸，抢救要避免吸入中毒者呼出气体，同时通知医务部门到现场抢救；
中毒者未恢复知觉前，应避免搬动、颠簸，减少中毒者痛苦，维持生命，争取时间，并有医务人员护送，送医院途中不可停止抢救

起重伤害及高处坠落事故处理预案
1.起重机械伤害事故，主要表现为施工人员受伤，或者造成设备损坏、倾翻及附近相邻易燃易爆设备管道发生爆炸、发生火灾，造成群伤。
2、当此类事故发生时，按事故报警程序报警，有人员伤害，施工负责人及时组织人员抢救，及时了解人员伤害程度人数，在抢救人员时要按受伤人员受伤情况进行，或进行简单处理，等医护人员来。
3、当造成设备损坏、倾翻波及附近相邻易燃易爆设备管道时，通知总调度室，做事故现场相邻机电设备停上运行，能源介质管网关闭，铁路、公路系统做好防范措施。并及疏散人群，做好警戒措施，禁止不相关人员进入。
4、若发生煤气泄漏，及时撤退人员，并迅速拨打报警电话。
5、等待救援小组迅速清理事故现场，危险物体拆除或加固处理，处理好危险源。

环境保护措施：
1、施工现场生活垃圾不可随意丢弃须集中堆放管理。
2、现场不得随处吸烟，每天工作完后清扫施工作业面。
3、施工现场工业垃圾应放置在指定地点，保证物流有序。
4、工程完工后“三清退场”并请相关人员验收。
5、遵守国家法令，法规及有关政策，严格按照日钢有关规定， 建立文明施工管理考核制度，实行挂牌施工。
6、强调现场管理，坚持正确、文明施工程序，做到上道工序及下道工序创造清洁、整齐工作面和良好工作环境。
7、爱惜花木树木,保护施工现场自然环

安全管理保证措施
为了搞好施工现场安全文明生产，我公司在进场前对所有现场施工人员进行安全及文明生产教育，使每位员工认识到安全生产重要性，树立安全第一思想，共同完成施工任务。具体做法如下：
1，施工现场必须坚持“两穿一戴”，高空作业必须系挂安全带。严格执行进入施工现场安全规程、安全确认制度、高处作业安全规程、煤气区域作业安全规程以及防火防爆安全规程。
2，在电缆桥架上施工时，严禁跨越桥架。为防止施工焊接过程中误碰桥架，要求桥架上方搭设隔离用钢板。
3，坚持开工动火证制度，杜绝违章作业。
4，现场施工人员必须挂牌作业，现场要求划定施工区域，并用安全警示绳围护，施工人员必须在施工区域内工作活动，不允许在生产区域内活动。
5，高空作业人员严禁往下方丢弃物件，
6，高空区域作业时，严禁下方有人并设安全警示，
7，现场施工人员必须在甲方人员通知下，方可进行作业，并严格在规定时间内完成工作，不能耽误生产。
8，现场机具、设备必须由专职、执证人员操作；管道、支架在现场临时堆放时必须平稳安全，按要求堆放。
9，现场高空施工时，脚手架搭设必须按照要求进行铺设。
10，立体交叉作业，搞好联保，互保工作，确保“三不伤害”贯彻实施。
11，现场氧气瓶和乙炔瓶相隔距离为10米，并要求表和带无漏点。并且要求分类放置。
12，电、气焊施工人员必须持证上岗，严防其他人员动电、气焊违者罚款。
13，构件或材料吊装时，注意吊装时人身及设备安全，要采用风绳拴牢，严禁碰撞其它设备、仪器仪表及管道。
14，原有平台，爬梯，护栏等在加固前应加强检查。重点是焊缝及构件腐蚀程度检查，如有问题必须焊接牢固确保安全。
15，现场吊装时须专业人员操作和指挥，其他人员不可违章进行施工。
16，严格按照建设单位要求及合同要求落实安全及防火措施，确定现场安全及防火监护责任人，做到消防器材到位，满足施工区域防火需要。
17，施工中用电安全，所有施工用电设备必须做好安全保护接地，临时用电要用插头。
18，坚决贯彻和服从业主、监理及总包关于现场安全生产管理各项规章制度，积极配合总包创建安全文明工地。
19，对各类施工人员进行安全训练。工地安全工作由工地安全员专职负责。
20，对施工机械和电动工具经常性进行检查和维修。
21，作业人员安全纪律和权利
1）安全管理九不准：
A、没有安全技术措施和安全交底不准作业。
B、安全设施未做到齐全有效不准作业。
C、危险作业面未采取有效安全措施不准作业。
D、发现事故隐患未及时排除不准作业。
E、不按规定使用安全劳动保护用品不准作业。
F、非特种作业人员不准从事特种作业。
G、机械、电器设备安全防护装置不齐全不准作业。
H、对机械、设备、工具性能不熟悉不准作业。
I、新工人不经培训或培训考试不合格不准上岗作业。
2）职工五项拒绝权：
A、在安排施工生产任务时，如不安排安全生产措施，职工有权拒绝上岗作业。
B、现场条件有了变化，安全措施跟不上，职工有权拒绝施工。
C、管理人员违章指挥，职工有权拒绝服务。
D、设备工机具安全保护装置不安全，职工有权拒绝操作。
E、在作业地点条件发生恶化，容易造成事故情况下不采取相应措施，职工有权拒绝进入作业地点。
