防腐冬季施工方案模板

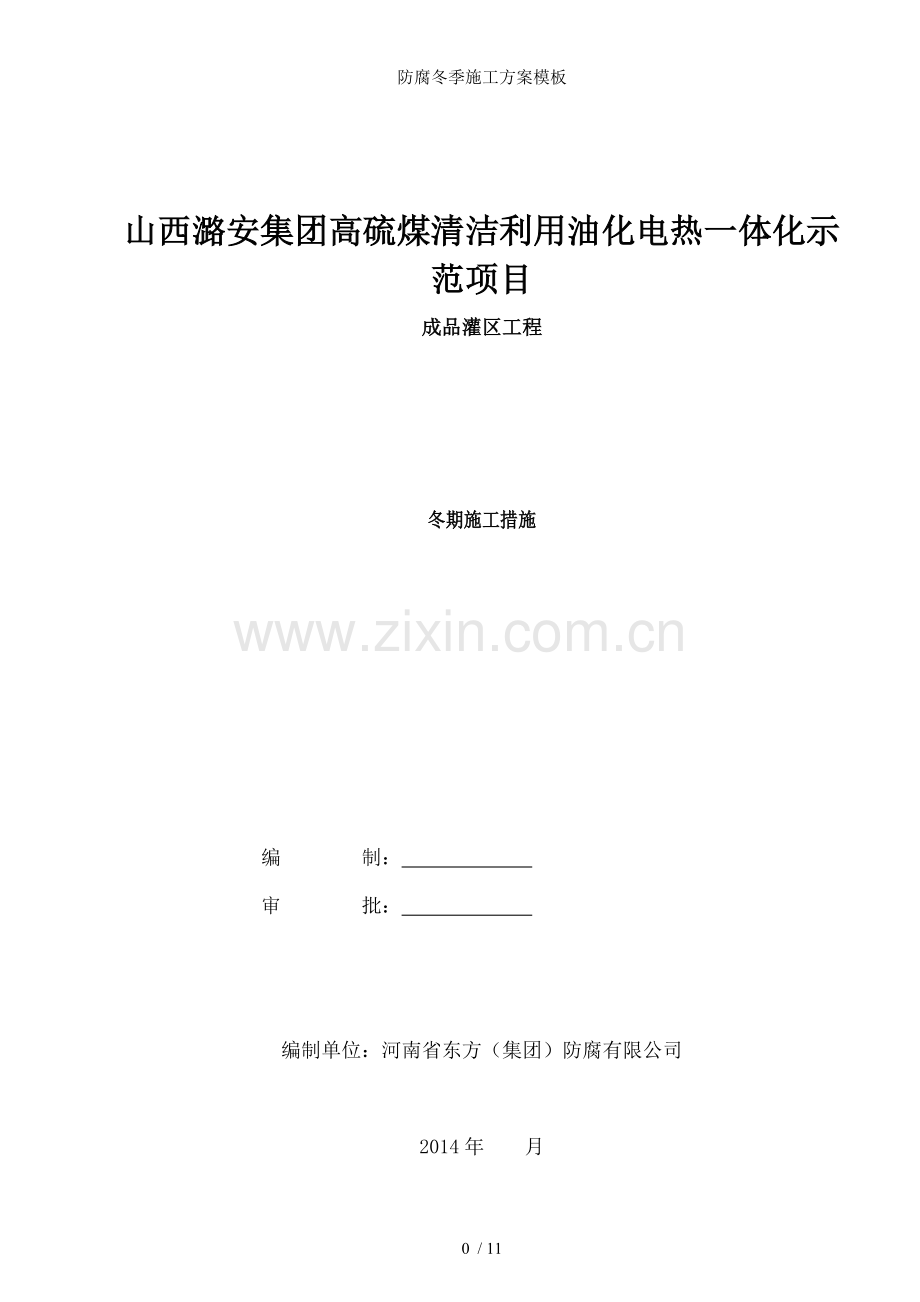

山西潞安集团高硫煤清洁利用油化电热一体化示范项目
成品灌区工程

冬期施工措施

编 制：
审 批：

编制单位：河南省东方（集团）防腐有限公司

2014年 月

4 / 11
目录
1、 概述 2
2、编制依据 2
3、主要施工项目 2
4、施工管理措施 2
5、冬期施工技术措施 3
6.冬期施工质量管理体系 3
7.安全技术措施 4

1、 概述
本工程为山西潞安集团高硫煤清洁利用油化电热一体化示范项目-成品罐区，工程地点位于山西省襄垣县王桥镇郭庄。本方案内容为现场设备的防腐工程罐整体外防腐,埋地管道防腐冬季施工方案；。2014年冬期即将来临，根据《建筑工程冬期施工规程》（JGJ104-97）规定，当室外日平均气温连续5天稳定低于5℃即进入冬期施工，
结合该地区的气候特点，根据目前工程进展情况，防腐施工要经历一定时期的冬期施工，为了保障冬季施工的顺利开展，加强冬季施工管理工作，特编制本冬期防腐施工技术方案。
2、编制依据
2.1山西长治地区的气候条件
2.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88
2.3《钢质管道聚乙烯粘胶带防腐层技术标准》SY/T0414-2007
2.4《石油化工设备和管道涂料防腐技术规范》SH3020-1999
2.5《钢结构工程施工质量验收规范》GB50205-2002
2.6《防腐蚀工程施工操作规程》YSJ411-89
2.7《涂漆涂色设计说明》T13021-064MC07
2.8《建设工程施工现场用电安全规定》GB5019-93
2.9《建筑工程冬期施工规程》JGJ1-97
3、主要施工项目
成品罐区储罐防腐与管道防腐施工。
4、施工管理措施
4.1在冬期到来之前由质量、安全、施工队联合组织向全体防腐职工进行一次冬期施工的思想教育和安全技术教育，组织防腐施工人员学习有关技术规程和规范。
4.2认真传阅项目部编制的冬期应急方案，具体落实应急措施和应急物资。
4.3 入冬前由安全部牵头，在防腐施工范围内组织一次全面安全大检查。
4.4 按照冬期施工的特点与气候条件，合理安排和调整施工计划，结合实地施工特点与时调整施工方案，编制切实可行的技术措施，并进行详细的技术交底。
4.5施工队应按冬期施工需求做好物资备料，工人采暖采用电暖器与电热毯取暖，每人两条防寒棉被，两套防寒棉衣；施工时工人必须穿带防冻口罩、手套、棉鞋；并认真做好防凝、防冻、防火等越冬材料和护品的购置与发放工作。
4.6协调好各工序各工种间的交叉配合工作，使施工工序连接紧凑，缩短施工工期。
4.7有关部室与施工队应对生产、生活设施组织全面检查对生活区的生活用水进行保温，确保饮用水的供应；对于施工住房挂防寒门帘，并与时解决检查中发现的问题。
4.8 注意收听（看）天气预报，现场与生活区配备温度计与天气告示牌，加强与地方气象台的联系，每天挂牌预告天气情况。遇到寒流和大风降温天气，与时组织采取有效的防冻措施。
4.9除上述要求外，还应执行设计要求与相应规范、标准。
5、冬期施工技术措施
5.1管道与储罐防腐施工技术措施
5.1.1金属表面防腐选用喷砂材料为石英砂。
5.1.2石英砂使用前必须净化，清除其中的盐类和杂质。在堆放场地净化晒干时必须选择平整、坚实的场应，防止原料受潮或混入杂质。如果地面有霜层、积雪等，在原料晾晒前必须清扫干净，防止石英砂受潮结块。
5.1.3净化后的石英砂堆放必须选择在避开雨雪、风沙直接影响的地方，并且要采用塑料布和防冻帆布全部覆盖，防止再次受潮、受冻。
5.1.4防腐底漆必须堆放在仓库内，仓库内必须保持合适温度防止油漆凝结、受冻，采用电暖器加热，同时应远离明火，注意通风。
5.1.5、喷砂作业时，确保钢管温度高于露点3度。钢材表面有露水、霜、薄冰层等情况必须待钢材表面晾干或用抹布擦拭干净风干后进行表面防腐处理。风沙、雨、雾、雪等气候条件下，应停止露天施工。如果必须要进行喷砂作业，可搭设防风雪的作业棚。
5.1.6防腐材料可以在环境温度-5℃以上施工，相对湿度要求在80%以下，防腐作业尽量选择在上午九点至下午四点之间进行露天作业，或在搭设的防风雪作业棚内进行，做好防风、防雨、防雪措施。在已防腐好未完全干燥的金属表面覆盖防冻帆布，以防油漆面受冻损坏。
5.1.7金属表面防腐施工时，首先清理操作坑内的积水、积雪、冰层，然后清理干净钢材表面的露水、霜雪、薄冰层等积物，待金属表面晾干后进行防腐处理。
5.2其它防护措施
5.2.1机具电缆线、喷砂气带等，收工后要妥善处理，以免冷脆断裂、老化。
5.2.2 防腐喷砂机具应搭设防风、防雨、防雪的作业棚，以免进入雨雪，将其冻坏。对所有机械设备作全面的维修和养护，对使用防冻液的机械设备确保防冻液符合当地防冻要求。
5.2.3施工现场与生活区临时给排水管道，做好防冻保温工作。
5.2.4做好施工机具的冬期维护工作，车辆使用之前应提前预热方可运行，机动车辆水箱中添加抗冻剂时应经抗冻试验确认。
5.2.5对已经防腐好的管道，在摆放时每根管道之间必须隔开，吊装和运输时，要进行保护。捆扎用的索具和被吊物之间严禁有冰冻现象，防止钢材发生滑脱现象。
5.2.6严格执行定机定人制度，机械保管人员要坚守岗位，看管好设备，并做好相应的纪录。
6.冬期施工质量管理体系
6.1为保证地管的冬期防腐施工质量，建立质量保证体系如图6。
6.2 建立完善的质量保证体系，质量责任逐层落实，从施工人员到班组长、技术员、队长各负其则。施工过程中施行“全员、全过程、全天候”的管理，发现质量隐患立即整改。
6.3坚持施工技术交底制度，通过施工技术交底落实质量目标、质量标准、质量保证措施和各级技术责任制。对全体施工人员进行质量意识教育，实行质量例会制度

质量管理第一责任人
项目经理 程英明
质量管理者代表
总工程师：杜向杰
工程管理部：杜向杰
质量管理部：刘卫超

施工队长：王套强
HSE部：史留军

各施工班组

7.安全技术措施
7.1在雨雪与六级以上大风天气应停止防腐作业。特殊情况下不能停止作业时，必须有可靠的防护措施，并经技术总负责人批准。
7.2 冬期雨雪后施工时，应与时清扫路面、施工场地、脚手架、跳板、施工机具上的积水、冰块、雪，以防滑落伤人。
7.3 在基槽、操作坑内作业时，必须采取防滑措施（如穿磨擦力大的胶鞋，撒盐、炉渣等）
7.4配电盒、电闸箱应做好防雪、防冻措施。
7.5 机电设备应由确保一机一闸。严格执行接地、接零和安漏电保护器的规范要求，设备检修时必须切断电源，严禁带电作业。
7.6雪天车辆外出作业时，应挂防滑链。
7.7施工现场不得用木柴点火取暖，休息室、办公室内严禁使用电炉子、碘钨灯取暖。
7.8食堂采用加热水箱供应热水，做好电暖器采暖的同时要加强通风，防止煤气中毒。
7.9所有施工人员要加强冬期施工安全意识，虚心接受现场专职安全人员的指导和监督，对存在的隐患要与时整改，圆满完成施工任务。
7.10冬季天气干燥，应加强火源的管理。施工所用油漆，应设专人看守，严禁刷油与动火作业同处进行，并远离明火。存放油漆的库房，应备有足够的灭火器，并设置“严禁烟火”警示标志牌，同时加强防腐场地的保卫工作。

工 作 危 险 性 分 析 表（JHA）
项目名称：山西潞安高硫煤清洁利用油化电热一体化示范项目工程成品罐区 单项工程（作业）名称：防腐施工 日期：2014.9：
序号
工 作 步 骤
可 能 造 成 的 危 害
L
S
风险值R
详 细 的 控 制 措 施
1
油漆装车与运输
砸伤手、脚
2
1
2
1.正确使用个人劳动保护用品，穿防滑鞋；
2.装车过程中作业人员互相关照，动作一致。
人料混装，发生人身伤害事故
2
1
2
1.运输油漆的车上严禁乘人。
2

材料的堆放

火灾
3
3
9
1. 防腐材料库存必须通风、远离火源，堆放高度不得超过2m，设置消防设施，并设消防责任人；
2. 油漆堆放地点设置“禁止吸烟”牌，并设有专人监护。
3
喷砂劳动保护
人身伤害
2
4
8
1.喷砂操作工必须接受专业培训，无高血压和癫痫病；
2.喷砂作业必须佩带防尘眼镜、防尘口罩和工作鞋；
3.作业过程中作业人员递送工具不能抛掷；
4.空压机喷砂由专人操作，喷嘴不允许对准别人；
5.空压机等电动机械必须设专人操作、看护与维修，并设置电压、操作方法等标识牌。
6.清扫作业通道的积雪、积水、冰层等杂物。
4
防腐施工
人身伤害
2
4
8
1.防腐作业必须佩带防护眼镜、防毒面具或防尘口罩；
2.防腐构件必须固定牢固，不得随意翻动，加垫防滑；
3.防腐工必须接受专业培训，无高血压、皮肤病、和癫痫病。
注：1.风险值R=L×S；可能性L取值范围为：1-2-3-4-5；严重性S取值范围为：1-2-3-4-5。详见《HSE因素（危险源）评价（风险评价）办法》
2.JHA由项目部安全经理组织技术员、安全员以与对该项工作有丰富经验的施工人员进行。

河南东方山西潞安项目冬季施工措施清单

序号
工程名称
单位
数量
单价
合计
备注

储罐防腐与管道防腐

1
储罐防腐与管道防腐用工
工日
1620
280
56700
冬季降效率取12.5%
2
13立方空压机2台
台班

0
冬季降效率取12.5%
3
10立方空压机2台
台班

0
冬季降效率取12.6%
4
3t叉车
台班
90
800
9000
冬季降效率取12.5%
5
6t叉车
台班
90
1600
18000
冬季降效率取12.5%
6
空压机防雪棚与砂罐防雨棚
个
8
1200
9600

7
管道喷砂防雪棚
个

根据施工需求搭建
8
加热水箱
台
1
1200
1200
饮用水
9
电暖器
台
7
980
6860
工人取暖
10
电费
度
77760
0.85
66096

11
彩条布
m2
1000
4
4000

12
电热毯
块
20
45
900

13
塑料布
m2
800
6
4800

14
叉车与工程车燃油增加费
升
960
7.12
6835.2

15
生活区临时用水保温
项
1
3000
3000

16
棉帘
条
7
85
595

17
防寒棉被
条
50
70
3500

18
防冻帆布
m2
500
21
10500

19
工人口罩
副
810
4
3240

20
防冻棉衣
套
40
380
15200

21
防冻手套
双
405
12
4860

22
防冻棉鞋
双
18
220
3960

23
温度计
个
2
50
100

24
天气告示牌
个
1
3000
3000

合计
元

311446
