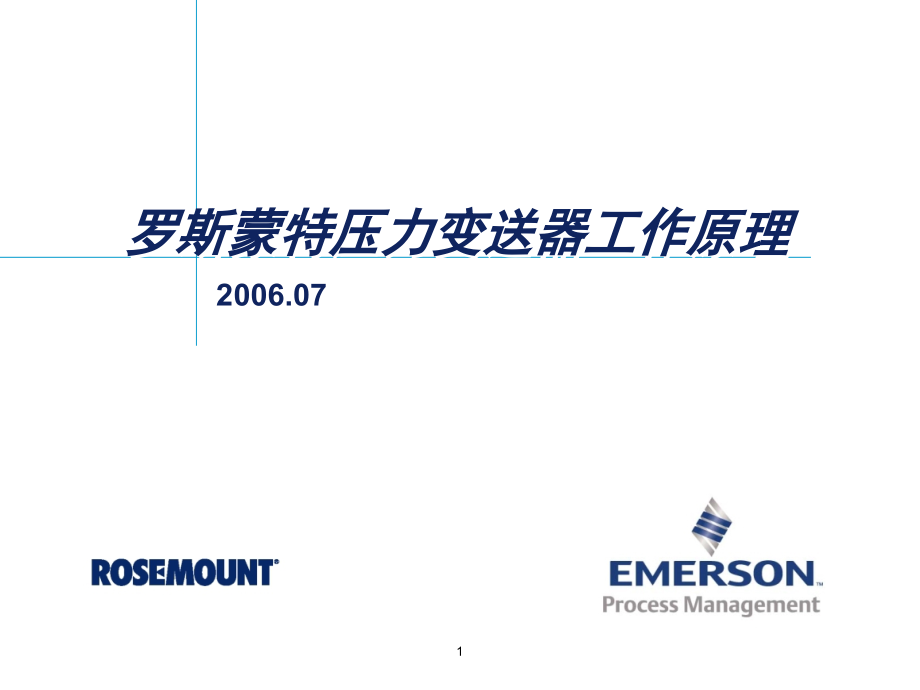

罗斯蒙特压力变送器工作原理演示幻灯片.ppt

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Emerson Process Management,Rosemount Division Slide,*,Slide,*,罗斯蒙特压力变送器工作原理,2006.07,1,压力变送器的基本组成,传感器,电子电路,压力传感器,电子电路,压力的传感,信号处理及输出显示,模拟,智能,/HART,现场总线,2,Rosemount 1151,Rosemount 3051C,三代罗斯蒙特专利传感器,3051S Series,SuperModule,3051S,超级模头在总体性能上实现了跨越性的技术进步,!,3,用于罗斯蒙特压变的两种技术,Capacitance(,差分电容式传感器,),Piezoresistive(,压敏电阻式传感器,),4,差分电容传感技术的发展,1969,变化开发成功并进入市场,.,至今为罗斯蒙特所特有的技术,.,对单侧过压具有独特的优势,.,三代技术改进,.,5,电容式传感器的工作原理,感压极板,钢性绝缘材料,固定电容极板,过程隔离模片,仪表灌充液,信号引出线,固定电容极板和位于中间的感压极板组成两个电容室,过程压力通过导压灌充液,/,硅油传导至感压极板,感压极板产生与压力基本成正比的位移,该位移使两电容室的差分电容值改变,差分电容由电子电路转换为与电容的介电常数无关的毫伏信号,进入后面的放大及信号处理板,6,Communication,4-20 mA,及,HART,信号的处理电路,Digital;PV+Term.Temp Values,Digital;corrected PV Value,mV/uF,智能变送器是如何工作的,?,传感模头,智能电子板,温度及传感器的特征化数据库,温度补偿传感器,传感器的特性曲线及标定数据,压力,连接电缆,Electronics+Memory,Temperature Sensor,Memory,A/D,D/A,Sensor Block,Bell 202 Physical Layer,两线制电流输出,微处理器,7,硅可变电阻式传感器的结构及工作原理,用于表压及绝压测量,传感器表面生成集成化的惠斯登电桥,压力作用使传感器表面产生形变,该形变引起可变电阻桥臂的失衡,电桥的失衡电流经放大处理,处理后的信号经,A/D,转换送往微处理器进行量化,量化数据经,D/A,电路转换为,4-20MA.,Pressure,8,针对不同测量的两种基本传感器,2024 2088 1151 3051C 3051T 3051S 3051ST,DP,GP,AP,Saturn,Saturn,9,硅传感器的内部结构,3051T,的模头,10,3051C,的共平面法兰模头,First Generation,1986-1996,Second Generation,1996-,Third Generation,1996-,3051C,密封结构,3051C,封焊式弹性伸缩中间信号电缆引出结构,3051S,气密封装及单电子板设计超级模头,(,无中间信号引出,),11,与,3051C/3051SC,配套的过程连接件及部分一次元件,Flanges,Manifolds,Level,Primaries,12,生产线的温度及现行化工艺装备,21,点 线性化,3 to 5,温度补偿,13,3051,系列的多种输出选项,Analog,4-20mA or 1-5 Vdc,HART/Smart,4-20mA or 1-5 Vdc,Foundation Fieldbus,Digital,Profibus,Digital,14,375,型,HART/FF,手操器支持,3051,的组态调试,覆盖全部智能仪表的调试工具,同时用于现场总线仪表,15,1151/3051/3051S,的接线端子,TEST,+,-,TEST,+,-,1151,3051,3051S,3051S,带现场清零及量程校验钮,16,Lining Up Rosemounts Model and Measurement Type by Technology,2024 2088 1151 3051C 3051T 3051S 3051ST,Analog,4-20mA,Analog,1-5 Vdc,Smart/,Hart,Fieldbus,Profibus,17,Lining Up Rosemounts Model and Measurement Type by Technology,2024 2088 1151 3051C 3051T 3051S 3051ST,DP,GP,AP,Saturn,Saturn,18,Fill in the Blocks,4-20 mA,w/HART,Communications,19,Reference Material,20,3051S HART Block Diagram,Sensor,D/A,4-20 mA,w/HART,Micro,Communications,21,3051C Foundation Fieldbus Pressure Transmitter,22,3051S Foundation Fieldbus Pressure Transmitter,4-20mA Only used for Power,23,
