FTTH施工工艺规范图解
FTTH施工工艺规范图解
光交接箱

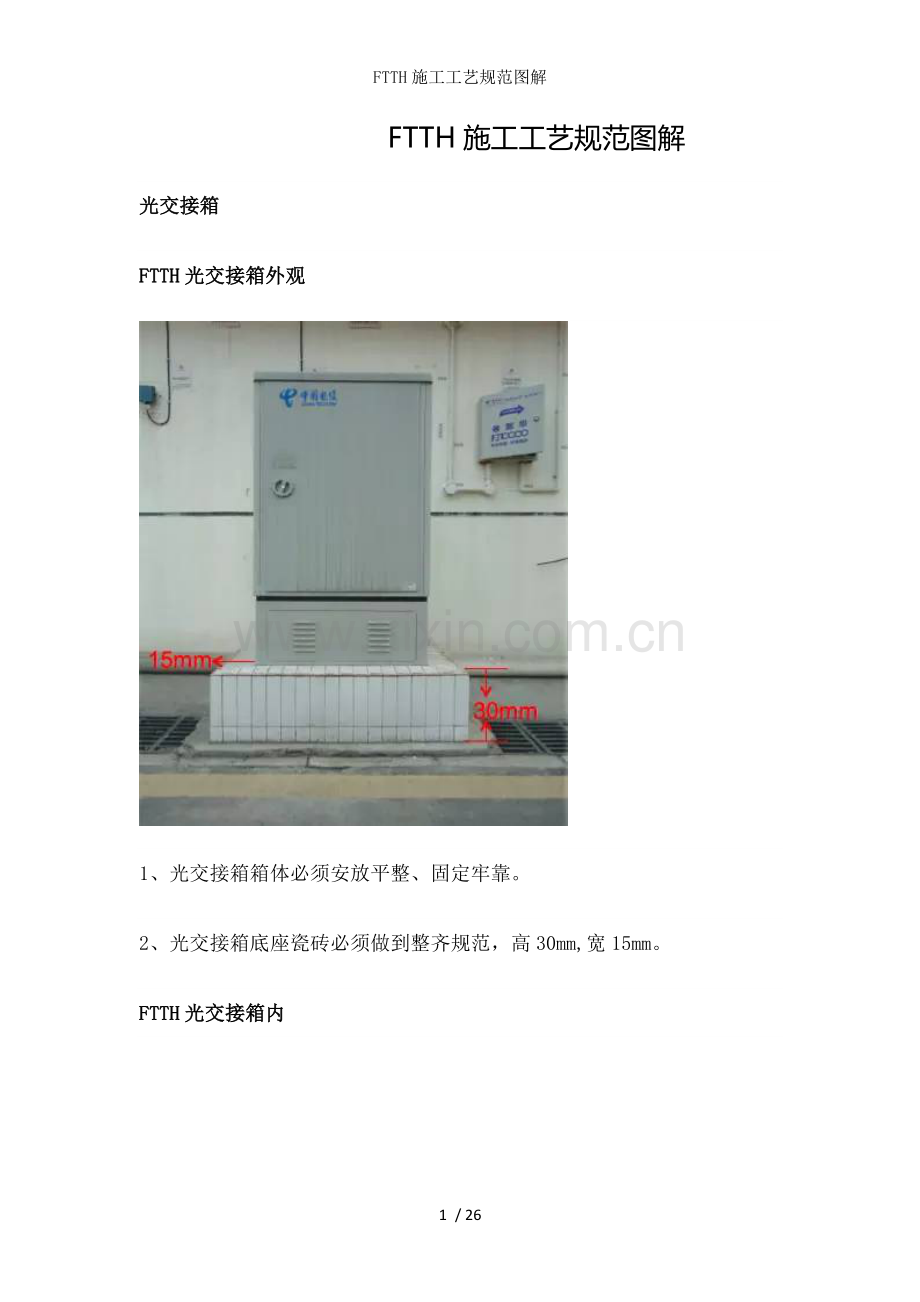

FTTH光交接箱外观

1、光交接箱箱体必须安放平整、固定牢靠。
2、光交接箱底座瓷砖必须做到整齐规范，高30mm,宽15mm。
FTTH光交接箱内

1、光交接箱内整洁美观。
2、光交接箱内跳纤整齐规范排列。

箱体内尾纤长度与规格必须一致，尾纤规格统一直径为1.5mm;跳纤长度统一用1m-1.5m

跳纤上全部用机打标签
跳纤用绿色保护管进行保护

熔纤盘盘纤工艺

箱体内孔洞封堵严密、美观

纤芯和加强钢芯交叉排列
钢芯预留一公分

交接箱底座内侧水泥抹面平整， 不得露红砖，固定螺栓牢靠
光分纤箱与通道
FTTH光分纤箱（路由盒）

1、光分纤箱箱体必须安放平整、固定牢靠。
2、光分纤箱进出光缆和皮线须穿入pvc管，且光缆必须挂吊牌。
3、箱体的引入孔洞需用胶泥封堵。
4、该处的pvc管转角处为冷弯处理。

相同方向的光缆或皮线通道转角处为三通接线盒

不同方向皮线通道转角处为三通接线盒

光分纤箱内规范盘纤（无接头盒）

光缆接头盒与光缆盘留

手孔内接头盒（图一）

手孔内接头盒（图二）

人井内的光缆盘留

机房内的光缆盘留
好的施工工艺图

不合格的施工工艺图
