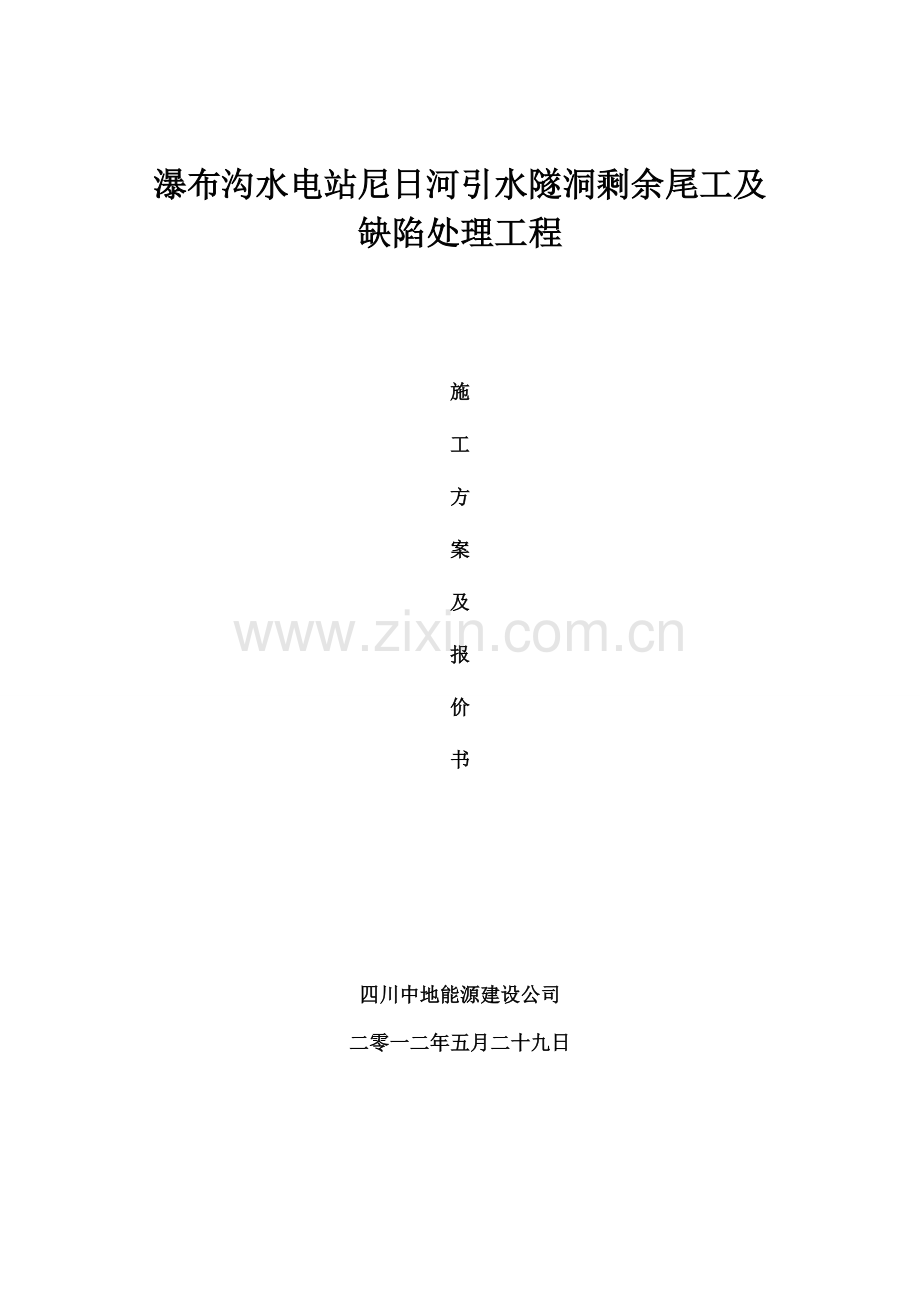

瀑布沟水电站尼日河引水隧洞剩余尾工及缺陷处理工程

施
工
方
案
及
报
价
书

四川中地能源建设公司
二零一二年五月二十九日

目 录
第一部分 施工方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1

施工组织设计文字说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1

第一章 工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
1、工程简述.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
2、主要施工任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
第二章 施工准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2
1、施工现场调查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2
2、施工队伍、机械设备和有关材料准备及组织进场．．．．．．．．．．2
3、临时工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
4、技术准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
第三章 总体施工部署安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
1、施工组织管理机构及主要人员安排．．．．．．．．．．．．．．．．．．．．．．．．5
2、施工总体部署．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
3、总工期安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
4、劳动力组织及任务划分．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
第四章 分项工程施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
1、总体施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
2、工程各工区施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7
第五章 主要分项工程施工方案和方法．．．．．．．．．．．．．．．．．．．．．．．．．．．9
1、3+033-4+474段、6+874-7+210段、8+200-8+514段....．．．．．．9
2、4+040-4+070段、6+312-6+338段．．．．．．．．．．．．．．．．．．．．．．．．．11
3、混凝土底板缺陷修补．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20
第六章 质量保证体系．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22
1、质量方针和质量目标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22
2、主要措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22
第七章 安全保证措施和文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23
1、安全保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23
2、搞好文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25
第八章 环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25
第九章 雨季及汛期施工安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

第二部分 报价书．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28
第三部分 企业资质复印件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

瀑布沟水电站尼日河引水隧洞剩余尾工及缺陷处理工程施工方案
瀑布沟水电站尼日河引水隧洞剩余尾工及缺陷处理工程施工方案，依据业主提供该引水隧洞工程尾工专题会议纪要及原施工设计图和我公司组织有关人员对施工现场进行实地调查基础上编制而成。
第一章 工 程 概 况
1、工程简述
瀑布沟水电站位于大渡河中游，地处四川省雅安市汉源县乌斯河镇和凉山州甘洛县交界处，距成都市直线距离约200km，距汉源县约40km。成昆铁路汉源火车站位于电站下游约5km乌斯河镇；电站周边现有108国道、306省道、208省道通往汉源县城、甘洛县城，交通方便。
瀑布沟水电站尼日河引水隧洞工程位于甘洛县苏雄乡至黑马乡境内，地处彝族聚居地。交通道路省道208线损坏较为严重，材料运输存在一定难度，且材料存放有遗失风险。
本工程主要包含排水钻孔、素喷混凝土、加强锚筋制安、锚喷混凝土、混凝土缺陷修理、底板混凝土凿除、标志牌制作安装、施工支洞封堵等。
本工程引水隧洞洞长13.13km，坡降i=1.09‰，其中在0+220.00和3+044.055、5+919、10+569.38、12.328.81处分别设置了0#和1#、2#、3#、4#施工支洞，现0#、2#、4#施工支洞可供施工进出使用。
引水洞采用弧形洞顶双层钢筋C20砼衬砌，Ⅲ类围岩开挖断面面积36.59m2，洞径为5.2m，衬砌厚0.30m；在Ⅲ围岩段顶拱每隔3m钻孔径Φ48，深入岩层3m排水孔，单双孔交替布置, 边墙及底板每隔2.5m梅花形布置6根Φ22锚筋，深入岩层3m，外露0.2m。
2、 主要施工任务
本工程主要施工包含：1#支洞下游段K3+033-K4+474段顶拱补打排水孔；K4+040-K4+080段顶拱补喷10cm厚C20混凝土，底板和边墙补打加强锚筋；K6+312-K6+338段顶拱范围补喷10cm厚C20混凝土，底板和边墙补打加强锚筋；K6+874-K7+210段、K8+200-K8+514段顶拱补打排水孔；隧洞内零星混凝土面板修补；洞内混凝土残渣清理。
表1 工程量清单
序号
名称
单位
工程量
备注
1
排水孔钻孔（L=3m，Φ48）
个
1050.00

2
素喷混凝土(10cm厚，C20)
m3
47.00

3
边墙、底板锚筋制安

3.1
φ22锚筋（锚固段L1=3m，弯钩段L2=0.2m）
根
198.00

3.2
锚筋制安混凝土墙面凿槽(开槽长宽深，0.3m*0.1m*0.1m)
m
59.40

3.3
锚筋制安混凝土墙面凿槽砂浆抹面（M10水泥砂浆）
m2
5.94

4
洞顶挂网喷混凝土(挂网钢筋φ6.5@20cm，喷砼10cm厚C20）

4.1
钢筋网
kg
476.06

4.2
喷混凝土（10cm厚，C20)
m3
23.00

5
混凝土缺陷修补

5.1
混凝土冲坑、沟槽混凝土凿除
m3
240.00

5.2
C25混凝土面板浇筑（厚15cm）
m3
240.00

5.3
渗漏水点处理
个
40.00

6
原施工期混凝土结块凿除
m3
650.00

7
桩号牌和支洞标示牌制安

7.1
桩号牌制安（3.5mm厚白色亚克力板，600mm×250mm）
块
27.00

7.2
支洞标示牌制安（3.5mm厚白色亚克力板，700mm×500mm）
块
3.00

8
施工支洞检修门处理

8.1
不锈钢连接螺栓更换(M16×150粗牙双头螺纹)
套
48.00

8.2
U型钢卡制安
套
15.00

8.3
0#2#4#施工支洞封堵砖墙拆除
m3
5.40

8.4
0#2#4#施工支洞砖墙封堵（M10水泥砂浆）
m3
5.40

8.5
水泥砂浆抹面（M10水泥砂浆）
m2
22.50

第二章 施工准备
1、施工现场调查
我公司接到施工任务后，立即组织了一个经验丰富由各专业技术人员参加现场调查组，对施工现场和工程沿线地形地貌、工程地质、水文地质、交通运输等情况做进一步调查研究和踏勘，初步确定了施工队伍、机械设备、临时道路、临时设施、水源管路等，以便于管理、有利于施工组织出发，做出较切合实际工程施工部署和施工方法及计划安排。
2、施工队伍、机械设备和有关材料准备及组织进场
2.1我方接到业主施工任务通知书后，立即组织力量较强先遣队伍进场，做好有关方面准备工作，完成队伍设营、临时房屋搭建、临时便道。同时组织施工队伍、机械设备陆续调迁上场，做好开工前各项准备工作，接到开工通知令后，将立即展开施工。
2.2设备、人员、材料运到现场，主要是以公路和铁路为主。主要施工用材料水泥、砂、钢筋、石子等均在当地购买。主要施工机械设备采用租赁或自购方式配置。
（一）主要施工机械设备表
序号
机械设备名称
型号、规格
单位
数 量
备 注
1
喷混凝土机
P2-7B
台
2

2
装载机
ZL-16
辆
1

3
自卸车
5T
台
5

4
油动移动式空气压缩机
17m3
台
1

5
手风钻
YT28
台
10

6
轴流通风机
7.5kw
台
4

7
灰浆搅拌机
HJ180型
台
2

8
强制搅拌机0.25m3
JS250A
台
2

9
灌浆泵
BW150
台
2

10
磨钎机
S3ST
台
2

11
钢筋切割机
QT40－1
台
3

12
钢筋弯曲机
WJ－40－1
台
2

13
柴油发电机20KW
常柴
台
3

14
简易脚手架
7.2m
付
6

15
电焊机
20-25KV.A
台
2

16
其他加工设备

套
2

17
氧焊设备

套
2

（二）主要施工材料计划表
主要材料数量及供应计划表
材料名称
单位
数量
2012年
六月
七月
钢筋
t
3
3
0
型钢
t
1.5
1.5
0
水泥pc32.5
t
55
50
5
水泥pc42.5
t
5
3
2
中(粗)砂
m3
60
50
10
碎石
m3
100
70
30
速凝剂
t
1
1
0
钢筋
kg
500
500
0

3、临时工程
临时便道、临时房屋、水、电、仓库、储料场和砼搅拌站等设施，依据业主提供资料，结合现场实际调查情况进行安排，0#和4#施工支洞作为隧洞内通风点采用自然通风，作为施工通道和材料进出通道，现场布置临时值守点一处。2#支洞作为整个引水隧洞工程材料、机械、人员进出口，临建设施较多。在2#施工支洞洞口外设置发电机房、空压机房、水泥库房、钢筋加工棚、河沙堆放点、碎石堆放点、现场临时办公室、施工人员临时住宿房。
4、 施工道路
本工程主要工作场地在甘洛县苏雄乡境内，有省道208线通过，0#施工支洞紧挨208线，4#施工支洞位于甘洛县黑马乡毛日依地隧道内，均不需另修道路。2#施工支洞位于阿兹觉乡2#渣场上方，原有施工便道已被滑坡山体掩埋，需重新修建施工便道。以上部位材料均可到达施工支洞口，洞内运输则只能采用人工配合手推车运输。
5、技术准备
4.1开工前，我方将组织工程技术人员详细做好施工设计图纸审核和现场调查核对工作，以便按照工程施工技术规范及业主要求，提供更为详尽施工方法和安排。
4.2参照业主提供图纸技术资料，首先进行隧洞整体地形及桩号复测，复测时将对桩号核定并在原衬砌边墙上作上记号，以便后续施工使用。
4.3依据业主提供参考资料和现场踏勘调查情况，对各种工程材料做进一步核实并取样鉴定，及时向监理工程师提供实验结果，在合格基础上作好各种配合比选定试验工作。对外购成品、半成品等各种材料及时按规定取样检验，确定采购厂、点。

第三章 总体施工部署安排
1、施工组织管理机构及主要人员安排
本工程设项目经理部，下设主要施工部门：工程部、质检部、财物部、安全部。下辖施工一队、二队、三队、四队，其中施工一队负责引水隧洞排水孔钻孔和锚筋钻孔、施工二队负责喷射混凝土和混凝土缺陷修补施工，施工三队负责衬砌混凝土回填灌浆和固结灌浆、施工四队负责引水隧洞内建渣清理及混凝土凿除。项目经理部对工程实施全面、全过程施工组织管理，严格履行合同条款，按期保质保量完成规定工程施工任务。
项目经理部组织管理机构及主要人员安排见组织机构框图、人员安排表。

项目经理部
项目经理
项目安全副经理
项目技术负责人
施
工
技
术
部
物
资
设
备
部
安
全
质
量
部
计
划
财
务
部
综
合
办
公
室

下辖
4
个施工作业队

说明：各工种工长由经验丰富技术骨干担任，实行工长负责制，操作工人在全单位熟练技工中抽调，并进行优化组合，弹性编制.

3.1.1人员安排表。
序号
姓名
性别
技术职称
拟在本项目担任职务

1
周运科
男
高工
项目经理

2
邓 涛
男
高工
项目总工

3
付从明
男
工程师
项目副经理

4
周世林
男
安全工程师
项目安全经理

5
王宗平
男
工程师
项目施工负责人

6
雷晓波
男
助工
综合工长

3.1.2、施工总体部署
各工区临时建房工作量如下：
a、0#施工支洞洞口：临时建房20m2。
b、2#施工支洞洞口：临时建房800m2。
c、4#施工支洞洞口：临时建房20m2。
3.1.3、总工期安排
本工程计划总工期为50天，主要包括排水孔钻孔、素喷混凝土、回填灌浆、混凝土缺陷修补等。为了更有利保证施工进度，在施工计划安排上着重排水孔和素喷混凝土施工，以确保工期。
3.1施工准备期
从进场起，计划用7天时间陆续完成场地平整、场内交通、施工生产生活房屋建筑、临时设施等建设，并同时尽快完成2#施工支洞洞口便道修整和堆积土石方开挖。
3.2主体工程施工进度计划
6月5日至6月25日完成3+033-4+474段顶拱排水孔钻孔；
6月20日至7月5日完成6+874-7+210段顶拱排水孔钻孔；
6月15日至6月25日完成4+040-4+080段顶拱补喷素混凝土；
6月10日至6月15日完成4+040-4+080段底板和边墙补打加强锚筋；
6月25日至7月5日完成6+312-6+338段顶拱补喷素混凝土；
7月5日至7月10日完成6+312-6+338段底板和边墙补打加强锚筋；
6月20日至7月15日完成洞内零星混凝土修补及施工垃圾凿除和清运；
3.3收尾工程
7月16日至7月20日完成施工临建拆除及机械设备人员退场。
施工进度计划详见施工总进度计划表。

施工总进度计划表
序号
工程项目
时 间
五月
六 月
七 月
25-31
1-10
11-20
21-30
1-10
11-20
21-30
1
临时设施

2
排水钻孔

3
锚筋制安

4
素喷混凝土

5
混凝土缺陷修补

6
施工垃圾清理

7
退场

4、劳动力组织及任务划分
本工程平均上场人数40人，高峰期人数60人，共投入四个施工队，施工一队负责引水隧洞排水孔钻孔和锚筋钻孔、施工二队负责喷射混凝土和混凝土缺陷修补施工，施工三队负责衬砌混凝土回填灌浆和固结灌浆、施工四队负责引水隧洞内建渣清理及混凝土凿除。
第四章 分项工程施工顺序
1、总体施工顺序
瀑布沟水电站尼日河引水隧洞尾工工程关键和重点在于瀑布沟水电站总发电量及汛期尼日河防洪要求，本着突出重点攻难点原则，在施工安排上，要围绕着关键线路施工为中心，争取早开工、早进洞、稳扎稳打、均衡施工，尽可能缩短引水洞尾工工程施工工期，使工程尽完工投产。因此，施工总进度计划必须围绕着关键线路施工来进行安排，优化各工点、各施工工序之间衔接和组合，力争以最短时间，保质保量完成工程施工任务。
总体施工顺序：
排水钻孔→素喷支护→回填灌浆→混凝土缺陷修补→建渣清理
↓ ↑
锚筋钻孔→锚筋制安
2、工程各项目施工顺序
2.1排水孔钻孔施工顺序：准备工作→机械进场→排水孔点位确定→开始钻孔→排水孔检查
2.2素喷混凝土施工顺序：材料、机械准备→排风管安装→引水管安装→清理受喷面基层→喷射混凝土施工→施工完毕检验
2.3回填、固结灌浆：准备工程→灌浆孔钻孔→清理孔洞→回填、固结灌浆→压浆检查→封孔
2.4锚筋制安：锚筋制作→锚筋钻孔位置确认→钻孔→清洗孔洞→安装锚筋→灌浆→检查完毕。
第五章 主要分项工程施工方案和工艺
本工程引水隧洞线路较长，工期较紧，施工环境多水。为保证工程施工进度，在施工布置上要求，各工区工点，统一指挥，相互协调，有效利用工作面，合理安排各工序平行、交叉作业，力争以最短工期，保质保量完成工程施工任务。
根据现场具体情况及施工技术要求，制定以下施工方案：
5.1、3+033-4+474段、6+874-7+210段
该区域主要以顶拱钻排水孔为主，具体施工方法：采用PT28气腿式风钻钻孔，孔径按设计要求Φ48钻孔，孔深3m。
隧洞顶拱距地面高度4.7m,施工时搭设简易移动施工平台，作为固定风钻支架和施工人员操作平台，平台搭设材料选用高强度、材轻、稳定性好槽钢或钢管搭设。
排水孔施工工艺流程：测量放样

孔内保护
验收钻孔
造 孔
安装钻机

验 收
孔口装置

排水钻孔工艺流程图

1、施工程序
1）测量放样
按照设计图纸及布孔要求进行测量放样，将孔位主控制线测放于实地并做好标记。
2）排水钻孔施工
排水钻孔施工在相应部位其他施工工序完成前或喷锚支护完成后施工，喷锚支护完成后混凝土强度未达到70%，不得钻进排水孔。排水孔按施工图纸或监理人规定位置、方向和深度钻进。其平面位置偏差不大于100mm，孔倾斜度不大于1%；孔深误差不大于孔深2%。排水孔钻进中若遭堵塞，则按监理人指示重钻。排水孔钻进在相应部位灌浆检查合格后实施。在工程施工中，直至进行下一道工序前，每个孔都在钻孔上加盖帽或采取措施加以保护，以避免堵塞。在作业完成前，所有堵塞孔都进行扫孔或用别孔代替。
3）排水钻孔技术措施
（1）在隧洞底板上搭设脚手架或操作平台，用于固定钻机，减少钻机晃动；
（2）严格控制钻进参数，并经常检测钻机水平度和垂直度，及时进行调整和纠正；
（3）如果发生偏斜，可根据情况分别采用加扩孔器扩孔或加大口径扩孔钻进等；
（4）注意控制钻进参数，严格执行操作规程，预防卡钻、埋钻事故和岩心堵塞事故；
（5）钻机固定措施如前述，确保钻机稳固，钻进时除了倒杆、加杆和取芯外，严禁钻头离开孔底，严防跑钻造成钻机损坏和人身伤亡事故。
4）排水孔质量检查
(1)合格标准：孔深误差小于20cm或符合施工图纸规定；孔口平面位置及设计位置偏差小于10cm；孔斜度误差不超过设计孔斜2°，方位角误差不超过设计孔斜3°。绝对禁止穿越防滲帷幕。
(2)钻孔孔底偏差不小于1/40孔深或符合施工图纸规定。
(3)不合格钻孔及孔口装置，按监理人指示重新施工。
5.2、4+040-4+070段、6+312-6+338段
5.2.1、4+040-4+070段、6+312-6+338段顶拱喷C20混凝土
该段主要施工顶拱素喷C20混凝土，具体施工方法：喷射混凝土标号为C20，采用湿喷工艺，喷射混凝土在洞外采用集中拌合站拌制，由人工或胶轮车运至喷射点，由湿式喷射机施喷。由于喷射厚度为10cm,且属于素喷混凝土，施工采用两次喷射成型。
1、喷射混凝土施工流程
检查作业面→ 设置喷射厚度标志→ 机械准备→ 混凝土拌制→喷射作业。
2、湿喷混凝土施工要求
2.1 水泥采用普硅水泥，水泥标号32.5级，使用前做强度复查试验。
2.2 细骨料中含水量要每班检查、测试。
2.3 喷射混凝土用水采用清洁饮用水，PH值不小于4。
2.4 喷射混凝土回弹物不得重复利用，所有回弹料均从工作面清除。
2.5 喷射混凝土料要确保密实填充钢支撑内空隙及钢支撑及围岩之间空隙。
3、湿喷混凝土施工方法

湿喷式砼喷射机
水泥 100kg
砂 195.4kg
石子 212kg
水 44.8kg
混凝土拌合
风压控制在0.45～0.7MPa
TX-1型液体速凝剂
水泥用量的4%~7%
硅粉 10kg
高效减水剂0.7kg

40kg
3.1 喷射混凝土前，清理受喷面，做到受喷面无松动岩块，墙脚无虚碴堆积。

3.2 材料准备：水泥选用32.5级普硅水泥，速凝剂要求初凝不超过5min，终凝不超过10min，砂采用河砂，干净无污染，适宜用于隧道内喷射混凝土。石料采用质地坚硬碎石，其最大粒径不大于15mm。
3.3 喷射混凝土采用强制式拌合机搅拌，施工时将已过筛砂、碎石、水泥依次加入，然后加入水开始搅拌，拌料时严格掌握规定速凝剂掺量和混凝土配合比，其水灰比一般控制在0.4～0.5，待混凝土拌和料搅拌均匀后，由混凝土输送车运至湿喷机。
3.4 湿喷机在作业开始时，先送风，后开机，再给料，待混凝土从喷嘴喷出后，再供给速凝剂；结束时，先关闭速凝剂计量泵，之后停止供料，待喷嘴残留少量混凝土和速凝剂完全吹净后，再停风。
3.5 首层喷射混凝土时，要着重填平补齐，将小凹坑喷圆顺。岩面有严重坑洼处采用锚杆吊模模喷混凝土处理。
3.6 喷射作业应分段、分片、由下而上顺序进行，每段长度不宜超过6m。隧道喷射砼厚度＞5cm时分两层作业。初次喷射先找平岩面，第二次喷射砼如在第一层砼终凝1h后进行，需冲洗第一层砼面。喷射顺序先下后上，避免回弹混凝土挡住未喷岩面。喷射方向及岩面垂直，喷头及岩面保持0.6～1.0m距离。喷射时，料束呈“S”旋转轨迹运动，一圈压半圈，纵向按蛇形状，每次蛇形喷射长度3至4m。喷头移动要慢，让混凝土有了一定厚度再离开，成片扩大喷射范围。岩面凹部处先喷混凝土找平。后一层喷射则在前一层混凝土终凝后进行。若终凝后间隔1h以上且初喷表面已蒙上粉尘时，则在后一层施喷前要将受喷面用高压气体、水清洗干净。
3.7 当岩面普遍渗水时，可先喷砂浆，并加大速凝剂掺量（可适当加大到水泥用量6-8%），在保证初喷后，按原配比施工。当局部出水量较大时采用埋管、凿槽、树枝状排水盲沟等措施，将水引导疏出后，再喷混凝土。
3.8 喷射机风压，控制在0.45Mpa-0.7Mpa之间。喷射作业完毕或因故障中断喷射时，必须将喷射机和输料管内积料清除干净。
3.9 有钢支撑处，钢支撑及壁面之间间隙用混凝土充填密实；喷射混凝土由两侧拱脚向上对称喷射，并将钢架覆盖。
3.10 喷射混凝土终凝24小时后，采用喷雾撒水方法养护，养护7天，每天撒水2次。气温低于+5摄氏度时，不得喷水养护。

5.2.2、4+040-4+070段、6+312-6+338段补打锚筋
按照设计要求及会议纪要要求，这两段施工区域边墙及底板补打Φ22 锚筋，长度3.2m，间排距2.0m。锚筋用Φ22钢筋制作而成，锚杆直段长3.0m.弯钩0.2m。弯钩段及边墙或底板内钢筋网焊接固定，外抹M10防水砂浆封闭。
施工工艺流程：
施工准备→锚孔测放→锚孔钻造→锚筋安装→锚孔注浆→锚孔检查→砂浆抹面
锚筋工程施工方案：
锚杆施工有两个主要环节：一是锚孔成孔，二是锚孔注浆，锚孔成孔技术关键是如何防止孔壁坍塌、卡孔；注浆技术关键是如何将孔底空气、岩（土）沉渣和地下水排出孔外，保证注浆饱满密实。
（1）施工准备
进行锚杆施工前做好人员组织和施工设备、材料、试验检测。开工前做好钢筋、浆体材料试验、配合比试验、相关机械设备检验等。
安装锚杆前，要先进行钻孔深度、钻孔倾角、锚杆长度检验；然后安装经现场监理检验制作合格锚杆并注浆；锚杆施工完毕后，按规范要求进行锚杆验收和长度检验。
（2）锚孔测放
根据各工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全前提下，适当放宽定位精度或调整锚孔定位。
（3）搭设脚手架工作平台,自平台开始对锚固坡面分级搭设钢管脚手架，脚手架平台位置及钻孔位置相应，脚手架横杆及纵杆之间利用斜杆加固，然后铺设厚木板形成钻机操作平台。要求脚手架在平台和坡面上受力点打入地层不小于20cm，同时所有扣件牢固连接。
（4）锚孔钻造
①钻机就位
锚孔钻进施工前，搭设满足相应承载能力和稳固条件脚手架，根据坡面测放孔位，准确安装固定钻机，认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，钻机导轨倾角允许误差位±1.0°，方位允许误差±2.0°。
②钻孔设备
钻孔机具选择，根据锚固地层类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻地层中采用跟管钻进技术。
③钻进方式
钻孔要求干钻，禁止采用水钻及冲洗孔壁，以确保锚杆施工不致于破坏边坡岩体工程地质条件和保证孔壁粘结性能。钻孔速度根据钻机性能和锚固地层情况进行控制，防止钻孔偏斜、扭曲和变径，造成下锚困难或其它意外事故。
④钻进过程
钻进过程中对每个孔地层变化，钻进状态（钻压、钻速）、地层和地下水及一些特殊情况作好现场施工记录。如遇塌孔缩颈等不良钻进现象时，须立即停钻，并通知监理工程师后及时进行固壁注浆处理（注浆压力0.1～0.2MPa），待水泥砂浆初凝后（24小时后），重新扫孔钻进或采用跟钻工艺。
⑤孔径孔深
钻孔孔径、孔深要求不得小于设计值。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，要求实际钻孔深度不得小于设计值，并超过20cm以上。
⑥锚孔清理
钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆及孔壁岩土体粘结强度。除相对坚硬完整之岩体锚孔外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋及注浆，必要时在周围适当部位设置排水孔处理。
（5） 锚筋制安
1、锚筋体材料：在该标段锚固工程中，锚杆材料采用直径22mm二级螺纹钢；锚杆总长3.2m,末端弯0.2m弯钩。
2、锚筋体储存、运输及吊装：组装完成锚筋体要顺直地分开摆放在通风干燥处，露天储存或制作时，不得直接及地面接触，并应、采用覆盖措施。水平运输时，各支点间距不得大于2m，锚筋体弯转半径不宜太小，以不改变和损伤钢筋体结构为限。垂直运输时，除主吊点外，其他吊点要使锚筋体快速、安全脱钩。在运输和吊装过程中，要细心操作，不得损伤锚筋体及其防护介质和组成部件。
3、锚筋体安装：锚筋体入放锚孔前，要检查锚筋体制作质量，确保锚筋体组装满足设计要求，并经监理工程师认可。锚孔内及孔外周围杂物要求清除干净。锚筋体长度要及设计锚孔深度相符，锚筋体无明显弯曲、扭转现象，锚筋防护介质无损伤，凡有损伤必须修复。锚筋体入孔长度要满足设计要求，锚筋体安装完成后，不得随意敲击，不得悬挂重物。
4、锚筋焊接：锚筋安放进锚孔前，先将边墙下游侧凿出长0.25m,宽0.1m、深0.1m坑槽,露出边墙或底板内钢筋网，将锚筋弯钩段及钢筋网焊接在一起。
（6） 锚孔注浆
锚孔钻造完成后，及时安装锚固体并进行锚孔注浆，原则上不得超过24小时。
（1）设备及注浆材料：根据该标段锚固防护设计要求，采用BW－150型注浆机；锚杆注浆采用M20水泥砂浆，水泥使用普通硅酸盐水泥，不得使用高铝水泥。
（2）准备：注浆准备工作应严格认真按配合比备制原材料，在注浆作业开始和中途停顿较长时间再作业时，用水或水泥浆润滑注浆泵及注浆管路。
（3）注浆浆液：注浆浆液严格按照配合比搅拌均匀，随拌随用，浆液要在初凝前完成，并严防石块、杂物混入浆液。锚杆注浆浆体强度不低于20Mpa。
（4）注浆结束：注浆结束后，将注浆管、注浆枪和注浆套管清洗干净。
（5）注浆记录及试验：注浆作业过程做好记录，同时每批次注浆都要进行浆体强度试验，试件不得少于2组。浆体未达到设计强度70％时，不得在锚筋体端头悬挂重物和拉绑碰撞。
（6）水泥砂浆抹面：注浆完成后，及时用M10防水砂浆将弯钩段锚筋封闭抹灰。
5.3 混凝土底板缺陷修补
5.3.1混凝土底板凹坑修补
通过对引水洞过流面检查，对缺陷进行了分类，并相应制处理方案。混凝土外观缺陷主要有以下几种：
（1）混凝土表面冲坑、凹槽；
（2）板面钢筋冲刷等露筋；
（3）混凝土施工缝及板缝渗水。
1）根据检查结果对以上缺陷制定相应处理方案：混凝土表面冲坑及凹槽处理采用人工凿除损坏面周边混凝土，再浇筑比原混凝土高一级标号混凝土；板面钢筋冲刷露筋，采用及冲坑凹槽缺陷修补方式凿除露筋部位混凝土，然后再将钢筋绑扎或焊接牢固，最后再浇筑高一等级混凝土；混凝土施工缝及板缝深水处理，处理原则是只处理下游侧边墙或底板渗漏水点，处理方式为凿除渗水点周边混凝土找到渗水点准确位置，然后再注入聚氨酯或堵漏剂等防水材料，混凝土表面用微膨胀混凝土封面。
2）缺陷修补施工工艺流程
查找缺陷部位→进行防水围堰→排除积水→凿除缺陷混凝土→冲洗凿除面→绑扎或焊接钢筋网（注入防水堵漏剂）→浇筑混凝土→养护→拆除围堰
3） 施工工艺
（1）首先确定需修补缺陷位置，并做记号保留记录；
（2）引水洞内由于积有大量渗水，底板几乎全部被水淹没20—30cm，混凝土修补前必须先用编制袋或防洪袋装填泥沙或粘土作为围堰材料堆积在修补区域上方，将水及修补面阻隔，并用抽水泵抽干围堰内积水；
（3）凿除混凝土前先用切割机切缝，然后再用人工配合风镐或破碎电镐将缺陷面混凝土凿除，直至密实混凝土且凿成梯形，凿除深度视缺陷面冲坑及凹槽深度决定，平面形状以长方形或正方形为主，避免尖锐角等形状；
（4）凿除完混凝土坑（洞）用高压水枪冲洗，并将修补面再次修整平整清理松散混凝土渣；
（5）在切割和凿除混凝土时，尽量避免接触混凝土内钢筋网，保持原有钢筋网整体性，如出现钢筋有切痕或裂纹等施工时造成损坏，则先修补钢筋网并且固定牢固钢筋网；
（6）以上施工步骤完成后，就进行修补施工，主要为混凝土浇筑或渗漏水堵漏剂灌注；
渗漏水处理：
①先以渗漏点为中心点凿一直径约100mm，深度约40mm凹坑，再用冲击钻或专用打孔设备，自渗漏点向砼内打Φ20mm孔；
②将混合好防水堵漏剂用灌浆泵灌注入孔洞内，灌注量以低于混凝土面10-15cm为宜；
③待防水堵漏剂达到预期强度后，再次观测是否用水渗漏出；
④如无渗水流出，则用高于原有混凝土一级微膨胀混凝土填充孔洞；
⑤施工完毕后按照混凝土养护标准及时养护；
底板缺陷混凝土修补处理：
①在新旧混凝土结合面上涂刷一层素水泥浆，涂刷时均匀涂抹水泥浆搅拌必须均匀粘稠，不能过清或过稠；
②拌制高于原有混凝土等级微膨胀混凝土，浇筑混凝土并用振动棒振捣密实，特别针对接缝处振捣一定均匀，不得漏振；
③混凝土强度达到一定强度时，用抹灰板收面，收面时用力一致，按一个方向依次压光收面；
④混凝土养护按照标准时间养护，达到强度75%后，拆除围堰；
第六章 质 量 保 证 体 系
1、 质量方针和质量目标
1．1 质量方针为：科学管理、精心施工、过程受控、质量一流
1．2 质量目标为：
（1）工程质量达到优质等级。
（2）杜绝各类重大质量事故。
具体控制目标为：
（1）工程创优计划：优良工程。
（2）单元工程合格率100％，单元工程优良率85％以上。
2、主要措施
2．1 严格执行ISO－9000标准，实施对整个工程全施工过程各个环节质量管理和质量控制。
2．2 各项目施工均按照国家水电工程施工验收规范和安全规范，设计图纸、设计要求以及业主要求或监理工程师要求组织实施。
2．3 成立独立于指挥部各部门之外不受控工程进度和造价影响和质量保证部门，即质安部。
2．4 提出本工程质量计划，明确各个参于施工人员职责，规定各工序、各环节、各过程施工程序和质量要求，逐项完成落实，达到整体质量优良。
2．5 工程竣工验收和阶段性验收按国家有关规定和合同要求，向建设单位提交工程施工质量检查成果和竣工报告，以备查用。
2．6 做好工程移交后服务工作。
质量保证体系框图见后附。
项目经理
项目总工
监理工程师
技术主管
实验室工程师
现场负责人
施工质检员
施工班组施工人员员

第七章 安全保证措施和文明施工
1、安全保证措施
1．1 施工必须安全。必须坚持“安全第一”方针，做到管生产必须管安全。建立安全生产保证体系，项目部成立安全工作领导小组，配2名专职安全监察员，施工队设专职安全员1名，机台、工班设兼职安全员1名，逐级签订安全承包责任制，自上而下形成一个完整安全保证体系。
1．2 建立各项安全保证措施和安全操作技术规程，严格执行安全监督值班制度、安全奖惩制度，推行安全生产责任制，落实安全教育和管理制度，对事故苗头坚持“三不放过”原则，查出原因及时纠正，杜绝事故发生。
1．3 开展安全生产竞赛活动，运用系统工程技术，开展安全预防、预测活动和施工安全全过程安全生产管理。
1．4 搞好现场安全标准化作业，挂牌施工，各道口、危险区设置醒目安全警告牌。
1．5 施工人员进入工地，必须按规定佩戴各工种安全防护用品，未佩戴安全防护用品，穿拖鞋或赤脚者不得进入施工现场。
1．6 各类机械操作手，特殊工种工作人员必须持证上岗，并严格按照操作规程进行操作，并签订安全生产责任状，各类机械操作手严禁酒后上机作业或带病作业。
1．7 隧洞内施工必须要有良好通风、照明条件，使隧洞内空气畅通，如隧洞内进行爆破施工，要有专人负责，清点炮数及装炮数量是否一致，以便处理瞎炮，处理时必须待洞内空气无异味才能进行，瞎炮处理彻底后，并清除所有松动石头，才能进行施
