主变保护的原理及调试演示幻灯片.ppt

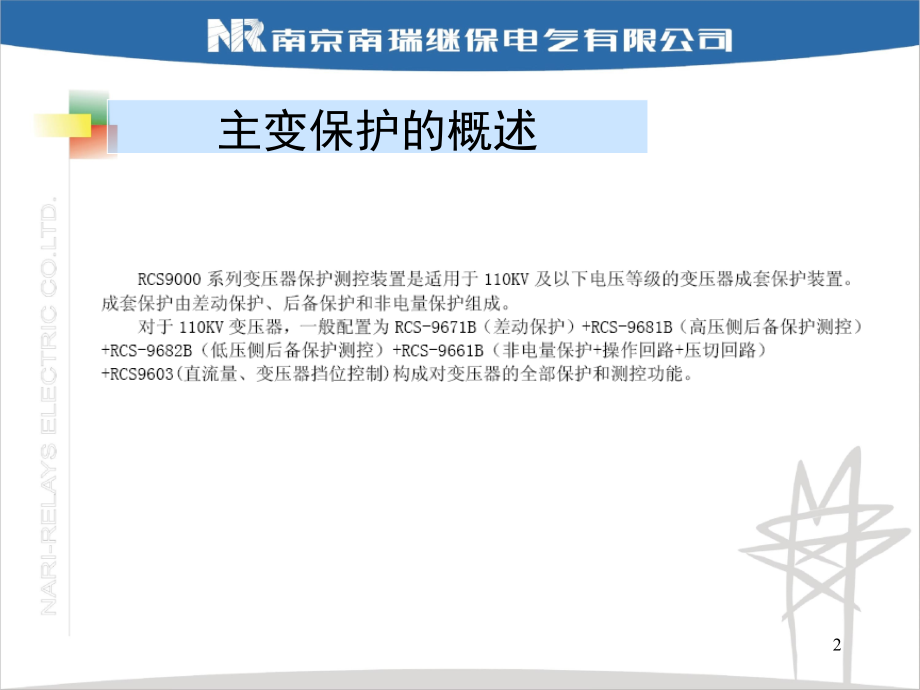

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,主变,保护的原理及调试,介绍,1,主变保护的概述,2,RCS9671B差动保护,3,4,5,6,7,RCS9681B高后备保护装置,8,复压闭锁过流,模拟量输入,9,中性点直接接地运行,接地保护,中性点不接地或经间隙接地运行,过负荷、启动风冷、过载闭锁有载调压,10,PT断线,11,跳闸逻辑矩阵,12,13,RCS9682B底后备保护装置,14,复压闭锁过流,模拟量输入,15,过负荷告警,零序过电压报警,PT断线,16,跳闸矩阵,17,RCS9661B保护装置,18,差动保护的调试,1、交流回路校验,在保护屏的端子上分别于变压器各侧加入三相电流，液晶上显示的采样值应与实际加入量相等，其误差应小于,5%,，,液晶上显示的三相差动电流值（额定电流的倍数）应与所加电流相对于该侧额定电流的倍数相一致。,检查交流采样精度，其误差应小于,10%,19,在液晶主界面的数字量显示的子菜单，对屏上“投差动保护”压板进行投退试验，检查液晶上对应的开关量是否由“0”“1”，同样进行别的开入实验如：置检修状态等。,2、输入接点检查,20,差动速断保护：投入差动保护压板，在变压器保护定值中整定差动速断“的控制字为“1”，比率差动控制字为“0”，根据逻辑框图的条件加量进行实验,别的实验同上，满足硬压板、控制字，出口条件即可。,3、整组实验,21,4、开关出口传动实验,投差动保护及跳闸出口压板，模拟变压器内部故障，进行开关传动试验。,22,5、变压器带负荷试验,变压器空投成功带负荷运行后，按照查看的所述方法进保护状态菜单，查看保护的采样值及相位关系等是否正确,。,23,后备保护的调试,1、交流回路校验,在保护屏端子上加入额定电压及额定电流，在面板液晶上显示保护的采样值与实际加入量应相等，其误差应小于,5%,。,24,在装置液晶的子菜单，按照液晶上显示的顺序逐个进行屏上投退压板的断开和连通，检查液晶上对应的开关量是否变位。,2、输入接点检查,25,复合电压闭锁,(,方向,),过流保护：投入复合电压闭锁（方向）过流保护压板，在后备保护定值单中整定复合电压闭锁过流保护的控制字为“,1,”，,在满足复合电压的条件下，检测保沪的过流定值。误差应在,5%,范围以内。,3、整组实验,26,在满足过流定值的条件下，检测保护的复合电压定值（负序电压和低电压定值），误差应在,5%,范围以内。,在满足复合电压定值和过流定值的条件下，模拟复合电压闭锁(方向)过流保护灵敏角动作方向上的故障，保护应可靠动作。模拟复合电压闭锁(方向)过流保护灵敏角反方向上的故障。保护应可靠不动。,27,检测复合电压闭锁,(,方向,),过流保护的各段动作时间,零序（方向）过流保护,，,投入零序(方向)过流保护压板，在后备保护定值单中整定零序过流保护的控制字为“1”，加入A相电压UA和中性线零序电流I。,28,若零序过流保护带方向，则在满足零序电压闲锁定值和零序过流定值的条件下。模拟零序方向过流保护灵敏角动作方向上的故障,(UA,与,Io,之间夹角为零序灵敏角），保护应可靠动作。模拟零序方向过流保护灵敏角反方向上的故障，保护应可靠不动。,检测零序（方向）过流保护的各段动作时间,29,不接地零序保护,，,投入不接地零序保护压板，在后备保护定值单中整定间隙零序过流保护、零序过电压保护的控制字为“,1,”，加入,PT,开口三角零序电压和间隙零序电流,I0g,间隙零序过流保护：检测间隙零序过流保护的电流定值和动作时间。,零序过电压保护：检测零序过电压定值和动作时间。,30,过负荷、启动风冷、过载闭锁有载调压,4、,开关传动试验,投入后备保护出口跳闸压板，模拟相应故障。进行开关传动试验,。,5、,变压器带负荷试验,变压器空投成功带负荷运行后，在保护状态菜单中查看保护的采样值及相位关系等是否正确。,31,谢谢！,32,
