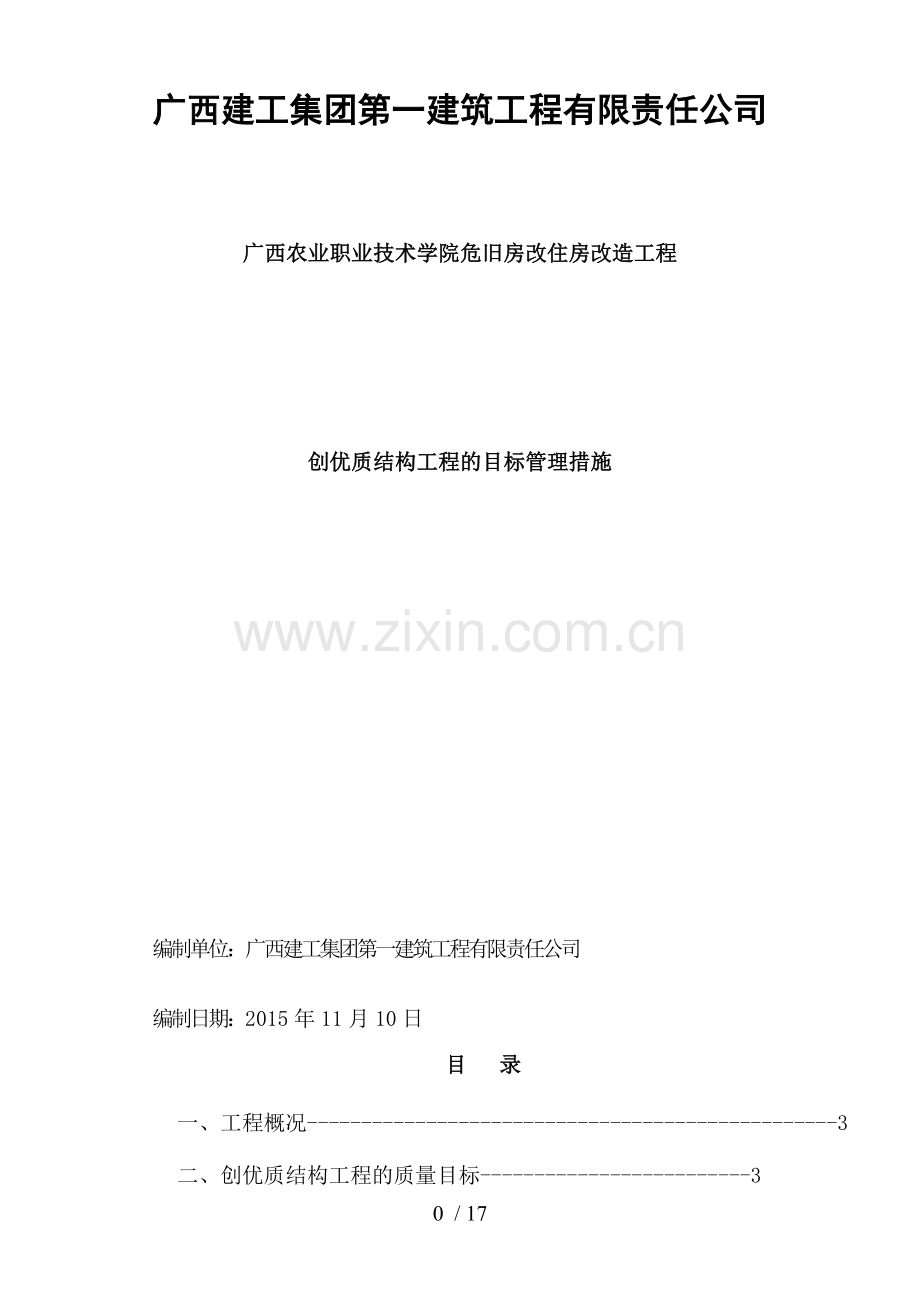

广西建工集团第一建筑工程有限责任公司

广西农业职业技术学院危旧房改住房改造工程

创优质结构工程的目标管理措施

编制单位：广西建工集团第一建筑工程有限责任公司
编制日期：2015年11月10日
目 录
一、工程概况-------------------------------------------------3
二、创优质结构工程的质量目标-------------------------3
（1）、质量目标分解--------------------------------------------3
（2）、质量控制程序---------------------------------------------4
三、创优质结构工程的管理措施-----------------------------6
（一）、项目管理组织机构--------------------------------------6
（二）、分部分项工程质量验收标准----------------------------8
1、模板工程---------------------------------------------------8
2、钢筋工程---------------------------------------------------8
3、混凝土工程------------------------------------------------9
4、砌体工程--------------------------------------------------11
（三）、分部分项工程质量控制措施---------------------------11
1、模板工程-------------------------------------------------11
2、钢筋工程-------------------------------------------------12
3、混凝土工程----------------------------------------------14
4、砌体工程-------------------------------------------------14 四、工程质量检验制度-----------------------------------15
（一）、质量检验工作制度-----------------------------------------17
（二）、工人自检，互检制度----------------------------------------19
广西农业职业技术学院危旧房改住房改造工程
创优质结构工程的目标管理措施

一、工程概况
广西一建广西农业职业技术学院危旧房改住房改造工程，位于南宁市西乡塘区八桂田园里面，建筑总面积为87211.59m2；（地上面积71504.77平方米、地下室面积15706.82平方米。）本工程为框架剪结构，地上33层，地下1层，柱混凝土强度等级为C60（地下一层～五层）、C55（六层～八层）、C50（九层～十一层）、C45（十二层～十四层）、C40（十五层～十七层）、C35（十八层～二十层）、C30（二十一层以上）；梁板混凝土强度等级为C30（地下室一层）、C35（地下顶板）、C25（一层以上)。
本工程为创南宁市建设工程优质结构奖，完成公司下达的创优质结构工程任务目标，项目部针对本工程的特点，制定下列创优质结构工程的目标管理措施。
二、创优质结构工程的质量目标
各分部工程验收均为合格，并确保本工程按照《建筑工程施工质量验收统一标准》GB50300-2001及各专业验收规范验收达到合格，争创南宁市建设工程优质结构工程。主体结构工程合格。具体为主体钢工程、主体模板工程、主体混凝土工程、主体砌体工程主控项目合格，一般项目合格，所含检验批合格，验收记录完整。
（1）、质量目标分解
1）各项质量活动符合GB/T19001-2000标准要求。
2）分项工程质量检验评定“好”。
3）分部工程质量检验评定“好”。
4）单位工程质量目标：
a、基本项目质量符合国家现行验评标准规定。
b、允许偏差项目合格率90﹪以上。
d、观感质量评定为“好”。
d、质量保证资料齐全。
5）单位工程观感得分“好”，质量资料保证齐全，完整合格。
6）顾客满意率90﹪。
7）本工程的创优工程目标：南宁市优质结构工程。
（2）、质量控制程序（见P5）

施工项目目标

编制项目质量计划

项目质量计划实施

准备阶段控制
施工阶段控制
竣工阶段控制

索取设计文件
技术交底
最终检验和试验

测量控制

设计图纸会审
质量缺陷处理

材料控制

控制桩橛复测

整理质量记录
设备控制

计量设计
编制竣工文件

选择分承包人
变更设计

编制作业指导书
环境保护
承包人自检

持续改整

竣工验收报告
提出开工报告

项目竣工评价

合格产品

用户满意

三、创优质结构工程的管理措施
（一）、项目管理组织机构
本工程按照《建设工程项目管理规范》GB/50326-2001成立“广西农业职业技术学院危旧房改住房改造工程”，实行在公司、分公司职能部门监督下的项目经理负责制管理体制。项目部施工组织机构采用直线制管理模式进行管理，这样有利于指令能有效的传达。
本工程的工期紧迫，工程量大，要做好流水施工、恰当安排人力、恰当安排物力，并做好施工防雨措施，具体如下：
、由项目经理甘小明按照职能分配将管理人员划分到位，执行各自其责，并协作合作。
、总工长何显涛进行工作计划的安排及进行人力资源调配，且各主管工长要提前2个星期以上将工程材料计划做好，由材料员负责组织材料如期进场。
、工作计划要按照总进度计划要求，每月、每周、每日的具体工作要求落实到负责人，并且实施后随即进行计划的复查，发现问题，及时改进，保证计划的实施。
、本工程的施工范围广，施工区多，交叉作业时，要有明确的专人专管负责，根据雨季施工的特点，要灵活机动的安排各工种的搭接、交接，在保证质量的前提下，争取利用全部的工作面进行施工。由于工序的交叉作业，难免出现各工种之间的碰撞、磨檫，这就要要求工长具有高度的责任心及积极的工作态度，时时在施工现场进行工序质量的把握及矛盾的协调，并定期对工人进行安全教育及责任心教育。
、质安员要真正起到全面监督工程质量的作用，保证每道工序施工能按照施工作业指导书进行，质量符合《现行国家施工验收规范》、《质量计划》的目标要求。

施工人员配备详见《项目管理组织机构图》。

项目经理
TA

项目经理
甘小明

总工长
项目工程师

何显涛
李如勋

试验员 狄勇
覃建迎
施工员 张俊、卢家隆

预算员 陈小叶
安全员 黄强、钱国新、
材料员 张玲
资料员 余艺燕
测量员 朱茂卫
质量员 韦旭传
成本核算员 陈小叶

土建专业施工队组

项目部施工组织机构图

（二）、分部分项工程质量验收标准
1、模板工程
主控项目：
（1）、模板和支架的安装，下层模板能承受上层荷载，上、下层支架立柱对准，并设垫板。
（2）、结合本工程的实际情况拆底模和支架时砼强度：梁、板均为≥75%。
（3）、后浇带模板的拆除和支撑按施工技术方案执行。
一般项目：
（1）、模板接缝、淋水模板、清杂物，不应漏浆、湿润无积水、无杂物。
（2）、梁、板模起拱高度根据现场实际按设计要求或按1‰~3‰起。
（3）、预埋件预留孔洞无遗漏、牢固。
（4）、模板安装及预埋件、预留孔洞的允许偏差及检验方法
项目
允许偏差（㎜）
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
柱、墙、梁
﹢4，-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2 m靠尺和塞尺检查
预埋管、预留孔中心线位置
3

预留洞
中心线位置
10

尺寸
+10，0

（5）、侧模拆除时砼强度要保证构件及棱角不受损。
（6）、拆除模板不得冲击楼层并分散堆放、及时清运。
2、钢筋工程
主控项目：
（1）、钢筋合格证、出厂检验报告要全数检查。
（2）、钢筋力学性能检验质量符合有关标准规定，按进场批次和抽样检验方案检查。
（3）、钢筋末端弯钩符合设计要求。
（4）、受力筋连接方式符合设计要求，用观察方法全数检查。
（5）、钢筋接头设在受力较小处，同一受力筋不宜设两个及以上接头，接头末端距钢筋弯起点≮10d且用观察、钢尺方法全数检查。
（6）、钢筋品种、级别、规格、数量符合设计要求。
一般项目：
（1）、钢筋外观质量平直、无损伤、表面应无裂纹、无油污、无颗粒状或片状老秀在进场 或使用前全数观察检查。
（2）、钢筋机械连接或焊接接头同一连接区段内受力接头面积率符合设计要求。
（3）、钢筋搭接接头在同一构件内错开设置。
（4）、梁、柱受力钢筋搭接范围内箍筋配置符合设计要求。
（5）、钢筋安装位置的允许偏差和检验方法（见P10）

项目
允许偏差(㎜)
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间各一点，取最大值
排距
±5
保护层
厚度
柱、梁
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件中心线位置
5
钢尺检查

（6）、钢筋加工偏差受力钢筋长：±10mm；弯起钢筋弯折位置为：±20mm；箍筋内净尺寸：±5mm；
（7）、墙柱连结筋符合设计要求。
3、混凝土工程
主控项目：结合本工程实际情况，采用商品砼。
（1）、商品砼有出厂合格证，配合比，原材料的出厂合格证和复验报告，水泥、砼强度、外加剂和复验报告。
（2）、配合比设计根据砼强度等级、耐久性和工作性要求且符合JGJ55规定。
（3）、砼强度等级符合设计要求。
（4）、砼试件的取样和留置：在浇筑地点随机取样；每100盘且不超过100m3的同配合比取样≮1次；每一楼层、同一配合比取样≮1次；标准养护试件每次取样至少留置一组。
（5）、同条件养护试件根据实际需要确定留置组数，做出具体方案。
（6）、抗渗砼试件的取样和留置按实际需要确定留置组数。
（7）、每盘砼原材料称量允许偏差：水泥、掺合料±2%，粗、细骨料±3%，水、外加剂±2%。
（8）、砼运输、浇筑及间歇的全部时间不应超过砼初凝时间；同一施工段砼连续浇筑并在底层初凝前将上一层砼浇筑完毕；底层砼初凝后浇筑上一层砼时，按施工技术方案处理施工缝。
（9）、拆模后砼外观质量无严重缺陷。
（10）、尺寸偏差不应影响结构性能和使用功能的。
一般项目：
（1）、矿物掺合料质量符合GB1596规定，掺量由试验确定。
（2）、骨料质量：卵石、砂符合JGJ53，JGJ52规定。
（3）、拌制用水采用城市管网饮用自来水。
（4）、首次使用的砼配合比应进行开盘鉴定。
（5）、施工配合比按砼拌制前测定的砂石含水率制定。
（6）、后浇带按设计要求留置，按施工技术方案浇筑。
（7）、砼养护：浇筑完毕12h内覆盖保湿；浇水次数能保持砼湿润，养护用水及拌制用水相同；掺用外加剂或有抗渗要求的砼≮14d；采用麻袋养护砼，敞露表面全部覆盖严密，保持麻袋表面湿润。
（8）、砼上人及拆模强度≥1.2MPa。
（9）、外观质量不宜有一般缺陷。
（10）、现浇结构尺寸允许偏差和检验方法

项目
允许偏差
检验方法
轴线位置
柱、梁
8
钢尺检查
剪力墙
5
垂直度
层高≤5m
8
经纬仪或吊线、钢尺检查
全高（H）
H/1000且≤30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
+8，-5
钢尺检查
电梯井
井筒长、宽对定位中心线、
+25，0
钢尺检查
井筒全高（H）垂直度
H/1000且≤30
经纬仪、钢尺检查
表面平整度
8
2m靠尺和塞尺检查
预埋管
5
钢尺检查
预留洞中心线位置
15
钢尺检查

4、砌体工程
结合本工程实际情况，采用填充墙砌体。
主控项目：本工程采用页岩多孔砖和砼小型空心砌块砌筑，其设计强度等级分为：外墙（公共墙体、分户墙体）MU10、户内内墙（厨房、卫生间）MU7.5，外墙砌筑砂浆为M10混合砂浆，内墙砌筑砂浆为M7.5混合砂浆。
一般项目：
（1）、填充墙砌体一般尺寸、灰缝饱满度及检验方法
项目
允许偏差
检验方法
轴线位移
10
用尺检查
垂直度
≤3m
5
用2 m托线板或吊线、尺检查
＞3 m
10
表面平整度
8
用2 m靠尺和楔形塞尺检查
门窗洞口高、宽
±5
用尺检查
外墙上、下窗口偏移
20
用经纬仪或吊线检查
灰缝饱满度
≥80﹪
采用百格网检查块材底面砂浆的粘结痕迹面积
（3）、梁底砌法，接近梁、板底时留一定空隙，填充墙砌筑完间隔7天，再补砌挤紧。
本工程施工严格按照国家现行施工技术规范及有关技术标准要求，质量达到国家现行《建筑工程施工质量验收统一标准》（GB50300-2001）和《质砼结构工程施工质量验收规范》（GB50204-2002）、墙身砌体按桂07TJ101-1构造图集及《砌体工程施工质量验收规范》（GB50203-2002）的合格要求。
（三）、分部分项工程质量控制措施
1、模板工程
（1）、模板的设计、模板体系选用、模板安装及拆除详见《模板工程专项施工方案》。
（2）、模板工程质量保证措施
进场前严格验收。模板进场前要进行验收，主要检查模板的平整度、模板的接缝情况、加工精度、支架焊接情况等。
墙体烂根的处理。在浇筑顶板混凝土时，在墙、柱根部支设模板处分别用4m和2m刮尺刮平，并控制墙体两侧及柱四周板标高，标高偏差控制在2㎜以内，并用铁抹子找平，支模时加放海绵条或橡胶软管的办法解决柱脚烂根的现象。
模板漏浆处理。顶板模板和墙体的接缝处理：可采用在墙体砼浇筑控制浇筑高度的办法处理，即墙体砼浇筑时高出楼板底标高3～4㎝，在剔除2～3㎝浮浆后将顶板边木方靠紧墙体后支设顶板模。模板拼缝贴胶带纸，以防模板拼缝细部渗浆。墙体阴阳角模板的螺栓和拼缝螺栓必须紧固到位。
防止涨模、偏位措施。模板放斗强度控制，背楞加密，模板支设前放好定位线，控制轴线，墙柱模板安装就位前采取定位措施。
2、钢筋工程
钢筋的进场验收和检验、钢筋加工、绑扎、连接详见《施工组织设计》。
钢筋施工的质量控制。钢筋绑扎“七不准”和“五不验”。
“七不准”
a、已浇筑浮浆未清除不准绑扎钢筋；
b、钢筋污染清楚不干净不准绑扎钢筋；
c、控制线未弹好不准绑扎钢筋；
d、钢筋偏位未检查、校正合格不准绑扎钢筋；
e、钢筋拉头本身质量未检查合格不准绑扎钢筋；
f、技术交底不到位不准绑扎钢筋；
g、钢筋加工未通过验收不准绑扎钢筋。
“五不验”
a、钢筋未完成不验收；
b、钢筋定位措施不到位不验收；
c、钢筋保护层垫块不合格不验收；
d、钢筋纠偏不合格不验收；
e、钢筋绑扎未严格按照技术交底施工不验收。
钢筋保护层。墙体中设置爬梯控制双排筋间距和钢筋保护层厚度，并注意水平钢筋端头接触模板处要点防锈漆。柱子钢精定位措施，采用定位卡在砼浇筑前将定位卡套在柱筋顶端，用绑扎将柱筋紧靠在定位卡上，控制钢筋间距位置。楼板钢筋保护层垫块，一般采用豆石垫块或钢筋做成的马凳。
箍筋要求及抗渗要求。注意箍筋的加密区的位置、长度、箍筋间距、箍筋弯钩长度、平直长度以及支座内应有一道箍筋。
预留洞、门窗洞的加强筋，梁柱钢筋的锚固。根据图纸的要求设置预留洞口、门窗洞口等的加强筋、加设措施筋焊接固定，防止砼浇筑时移位，对梁柱钢筋锚固长度重点控制。
钢筋的绑扎要求。绑扎时注意间距及钢筋的规格，锚固长度应符合图纸及规范要求。对于悬挑结构，钢筋的摆放应正确。
预留钢筋。梁柱模支设完成后，根据图纸要求放出预留构造柱和埋设件的位置线，就位后进行加固，在砼浇筑时设专人检查校正。
成品保护。板筋绑扎时设跳板操作，禁止在板筋上踏踩，禁止碰动预埋铁件及洞口模板。在浇筑梁板砼时注意防止墙柱钢筋污染，保证钢筋表面清洁。
3、砼工程
本工程采用泵送商品砼。
砼的振捣。砼设专人振捣，快插慢拔，移动间距不大于振捣器作用半径的1.5倍，并避免碰撞钢筋、模板、预埋件等。
砼浇筑时的注意事项。浇筑砼的过程中应派专人看护模板，发现模板有变形、位移时，立即停止浇筑，并在已浇筑的砼凝结前休整完好。砼自高处倾落的高度不得超过2m，浇筑的墙柱结构高度超过3m时，采用振动溜管使砼下落。在砼终凝前，必须用铁抹子把非结构性表面裂缝（由于砼沉实及干缩产生）休整压平，然后再覆盖养护。
砼养护。对已浇筑完毕的砼，应在浇后12h后加以覆盖和浇水。养护时间不少于7d。
砼施工成品保护。已浇筑的楼板、楼梯踏步的上表面砼要加以保护，必须在砼强度达到1.2MPa后方可以上人。砼浇筑振捣完工时，要保持钢筋的正确位置，保护好洞口、预埋件及水电管线等。楼梯踏板可采用模板保护。
4、砌筑工程
本工程地上所有的填充墙均为M7.5和M10混合砂浆砌MU7.5砼小型空心砌块及外墙页岩多孔砖M10；地下填充墙为M5.0水泥砂浆砌MU10砼空心砌块。
施工时所用的砼小型空心砌块的产品龄期不应小于28d。砌筑前，先根据砖墙位置了解出墙身轴线及边线。
水平竖向灰缝饱满度不小于90﹪，不得出现瞎缝、透明缝，水平灰缝厚度和竖向灰缝宽度宜为10㎜，一般为8～12㎜。
砌筑砂浆应随拌随用，水泥砂浆必须在4h内用完。
墙体转角处和纵横墙交接处应同时砌筑，临时间断应砌成斜搓，斜搓水平投影长度不应小于高度的2/3。
每天砌筑高度应不超过1.8m为宜。
四、工程质量检验制度
为使广西农业职业技术学院危旧房改住房改造工程的质量检查验收工作职责明确，严格检验制度，落实过程控制，预防为主，充分发挥质量检查人员的作用，特制定本制度。
（一）、质量检验工作制度
1、必须贯彻“百年大计，质量第一”的方针，把好工程质量关。
2、根据现行国家规定的技术标准，验收规定和设计要求，在整个施工过程中的各个环节进行全面的检查和监督。
3、及时撑握质量信息，分析质量动态，为上级及有关部门提供质量数据。
4、质量检查人员应由责任心强、坚持原则、作风正派、有一定技术水平和施工经验、身体健康的人员担任，并列为生产人员，并保持相对稳定，以便积累经验，提高技术业务水平。
5、质检员及栋号长质量检查工作的职责范围
①根据国家法令、规范和各项技术管理制度，对技术准备，技术交底，材料检验，施工操作和隐蔽工程等重要环节进行监督检查。
②参及施工方案、技术措施的讨论及质量要求的制度，并督促贯彻执行。
③经常深入现场检查施工操作，原材料成品及半成品的质量证明和设计要求，发现问题及时反映、及时纠正。
④参加隐检、预检、样板鉴定，结构验收，施工预检验收并签证记录，提供质量资料，负责分项、分部工程质量核定，积累资料，并对分项工程的任务书签证质量等参加检查，处理工程质量事故，督促对重大质量事故的处理。
⑤参加项目的定期、不定期质量检查活动，掌握质量情况，定期进行分析， 及时向上级汇报建立质量清单，并定期填写质量报表及分项工程质量评定情况月报表，单位工程观感评定表，质量事故表，质量目标设计。
6、质量检查方法
①坚持预防为主，对关健部位、薄弱环节应检查。一丝不苟，帮助生产技术部门强化工作质量，防止质量事故的发生。如发生质量事故，应追究责任，吸取教训，坚持“四不放过”，决不马虎从事。
②坚持群检和专检相结合，协助班组搞好自检、互检和交检，经常深入现场，按图纸检查，按工艺检查，按标准检查。实测实量掌握第一手材料，做到发现问题早，反映问题准，解决问题快，为施工现场服务好。
③开展质量教育工作，使全体职工牢固树立“百年大计，质量第一”“质量是企业的生命”的思想，强化质量意识，人人为质量负责。
④对进行现场的材料，预制品和设备的质量证明，坚持按“五不准”进行检查，检查人员对资料有怀疑时，有权要求进行复验，经复验合格后方准使用。
⑤在施工过程中，如发现不按图纸、规范、规程施工，不符合批准的施工方案，以及使用不合格的材料、预制品、设备有权向现场施工人员提出纠正意见，必要时可提出停工要求或报请领导解决。
⑥对不符合质量标准的分项工程、分部工程或预检隐患，有权拒绝签证，并要求施工部门进行纠正，然后进行复检，复检合格方可签证，未经质量检查部门检查签证或不符合质量要求的工程，不得隐蔽或转入下道工序。
⑦质检部门有权要求施工和其他有关部门提供施工技术情况和资料。
⑧质量检查人员有权越级申诉自己的意见，任何部门或个人不得妨碍质检部门人员行使职权，不得故意刁难或打击报复。
（二）、工人自检，互检制度
1、为确保工程质量，强化施工过程中的工序检验，在实行工人自检、互检情况下，辅以专业检查，做到预防为主，防患于未然。
2、明确检验项目，检验标准，检验方案和检验方法，对主控项目，一般项目和允许偏差项目。认真做好原始记录，操作时间、条件，操作人均须写明，对不合格品做好标记，按规定处理，建立互检及交检制度。
3、同一岗位上的操作人员，互相检验，对检验出的质量缺陷应及时改正，上道工序交给下道工序时，必须交检。如检验出质量缺陷，在下道工序应及时解决。
4、建立质量考核制度，使工作质量、产品质量同思想教育，物质鼓励相结合，奖优罚劣，认真开展“三检制”、“三工序”活动。

广西建工集团第一建筑工程有限责任公司
2015年11月10日
