固体物料输送设备(课堂PPT).ppt

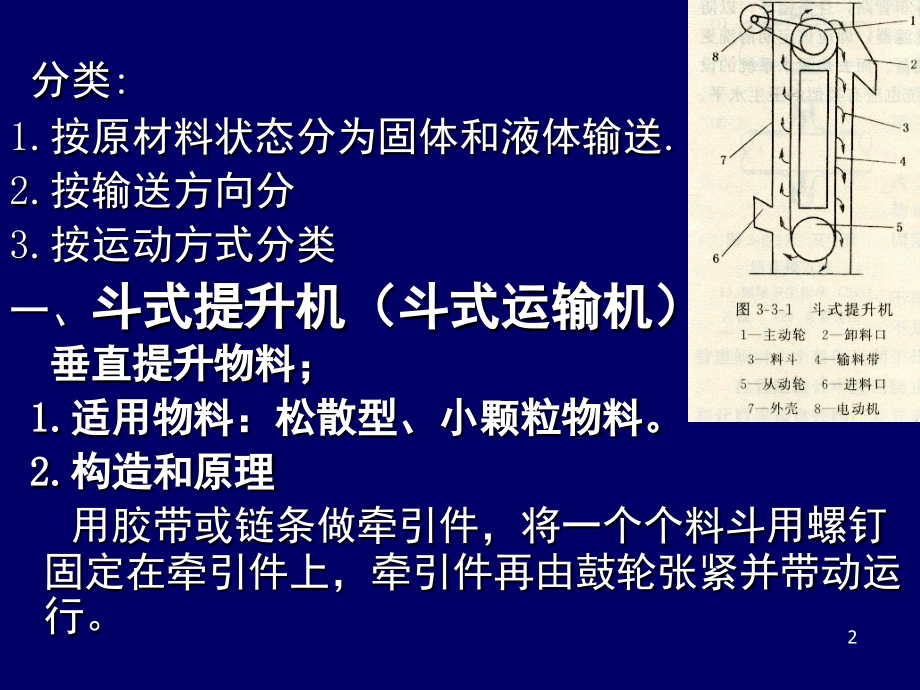

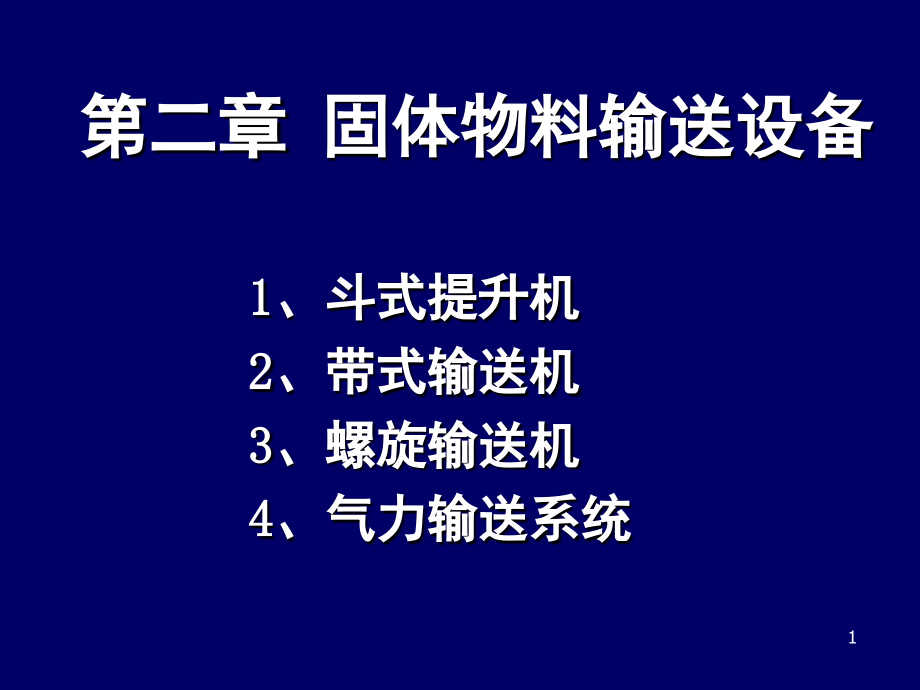

单击此处编辑标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 固体物料输送设备,1,、斗式提升机,2,、带式输送机,3,、螺旋输送机,4,、气力输送系统,1,分类,:,1.,按原材料状态分为固体和液体输送,.,2.,按输送方向分,3.,按运动方式分类,一、,斗式提升机（斗式运输机）,垂直提升物料；,1.,适用物料：松散型、小颗粒物料。,2.,构造和原理,用胶带或链条做牵引件，将一个个料斗用螺钉固定在牵引件上，牵引件再由鼓轮张紧并带动运行。,2,（,1,）料斗分为浅斗、深斗和尖角形斗。,（,2,）料斗带：即牵引带。胶带由若干层帆布组成的橡,胶带。钢质链条具有较强的牵引力。,3,（,3,）装料和卸料：,装料方式有喂入式和掏取式两种。,卸料方式主要为重力卸料和离心力卸料两种。,3,、斗式提升机的计算,（,1,）提升速度,（,2,）生产能力（输送量）,（,3,）功率消耗,4,二、带式输送机（皮带运输机）,水平或斜向上提升物料,。,1,、适用物料,：松散状干湿物料及成件制品。,2,、结构和原理,由绕在两个鼓轮上的封闭环形组成的运输系统，两鼓轮一个为主动轮，一个为从动轮，主动轮靠摩擦力带动环形带运转，环形带再靠摩擦力带动上面的物料，达到运输的目的。,（,1,）带：有橡胶带、塑料带、钢带等几种。橡胶带多用。,5,（,2,）托辊：目的为限制承载重物的带下垂。分上下托辊，上托辊有直形和槽形两种，下托辊只有直形一种。（,3,）鼓轮：卸料端为主动轮，上料端为从动轮，其作用是拉紧胶带和转向胶带。（,4,）传动装置和张紧装置：,6,传动装置主要包括电动机和减速机，张紧装置的作,用是给胶带一定张力，防止胶带在鼓轮上打滑。,常用的张紧装置有重锤式和螺丝拉紧式两种。,（,5,）加料装置和卸料装置,常用矩形漏斗式为好，加料较均匀。,物料可在输送带末端自由落下，不需卸料器。,也可用挡板在中途卸料。,3.,带式输送机的计算,（,1,）皮带运行速度,（,2,）生产能力,（,3,）功率消耗,7,三、螺旋输送机（螺旋运输机）,1、螺旋输送机的作用和适用物料,作用：既可输送物料，又起到混合,物料和加料的作用。,适用于松散的粉状或小颗粒物,料，也可输送粘稠物料。,2、结构和原理,螺旋输送机主要由外壳和一个旋转的螺旋料槽和传动装置构成。当轴旋转时，螺旋把物料沿料槽推动，在运动中物料以滑动形式沿着槽移动。,8,螺旋形状：全叶式、带式、叶片式,和成型叶四种。,由于螺旋输送机的输送的推力,全靠摩擦，因而能量消耗较大。这,种输送机常被用于短距离的水平输,送，或是倾角不大于20情况下,的输送。,近年来也有用于垂直输送物料,的报道。,9,3、,可弯曲螺旋输送机,以挠性螺旋体作为构件，由电动,机直接带动（或经减速后）旋转,而输送物料。可以直线输送也可以,弯曲输送。,4、,螺旋输送机的计算,（1）生产能力,（2）动力消耗,10,四、气力输送系统及设备,气力输送又称为气流输送、风力输送。一般垂直或水平输送物料。,它是借助空气在密闭管道内的高速流动，物料在气流中被悬浮输送到目的地的一种运输方式。,1、气流输送的原理,（1）垂直管中颗粒物料气流输送的流体力学条件,颗粒在气流管中所受的三种力；,由三种力的大小关系而产生的颗粒的三种运动,方式；,粒子的悬浮速度:粒子所受三力平衡时对应的,气流速度。,11,垂直管中颗粒物料气流输送的流体力学条件：,垂直管中，气流速度大于颗粒的悬浮速度。,（2）颗粒在水平管中的悬浮,图为五种力作用的结果：表示可能发生的五,种力，并不表示他们同时发生。,（3）颗粒在输料管中的运动状态,颗粒在管道中的运动状态与输送气流速度有,直接关系。,在垂直管中，流态化状态：颗粒自由悬浮在,气流中；,气流输送状态：颗粒均匀分布于气流中。,12,在水平管中，悬浮流状态；,两相流状态；,团块流状态。,结论：物料输送必须保证足够的气流速度，但是速度过大，会造成很大的输送阻力和较大的磨损。,13,2、气流输送流程,按输送气流的压力和设备组合不同可分为以下几种：,（1）吸引式输送流程（又称吸入式、真空输送）,靠装在系统尾部的风机将管道内抽成负压，气流和物料从吸嘴被吸入输料管，经分离器后物料和空气分开，物料从分离器底部的,卸料器卸出，含有细小,物料和尘埃的空气再进,入除尘器净化，然后排,入大气。,不怕粉尘外漏！,14,（2）压送式输送流程,靠装在系统前端的风机（压缩机）将空气压入管道造成正压，物料经喉管与空气混合送至分离器，被分离出的物料由卸料器的下方卸出，空气进入净化器后排入大气。,输送强度较大。,还可输送潮湿物料。,15,（3）混合式输送流程,前两种方式的结合；将风机装在系统中间，前段为吸入式，后段为压送式，可以从数点吸入压送至较远，较高的地方。但是结构复杂，空气含粉尘较多。,（4）几种流程的比较：,吸入式需要排料器，,压送式需要加料器，防止,在加料处发生物料反吹，可自,动卸料；,压送式较吸入式采用较细,的管道，因为前者操作压力较,后者为大。,从几个不同地点，向一个,送料点送料时，采用吸入式最合适；,从一个加料点向几个不同的地方送料时，采用压送式最合适。,16,3、气流输送的主要配套设备,七种组成设备：进料装置、输料管,道、分离装置、闭风器、风机、除,尘器和空气管道。,（1）进料装置 吸嘴,a.,单管吸嘴,管内无空气或仅进入少量空气,而达不到输送物料的气流量。,b.,带二次进风口的单管吸嘴：,有二次空气的进风口。,17,c.,喇叭型双筒吸嘴,空气不能进入，则物料便不能被吸进输料管被输出。空气进,入的同时，物料也必须被带入输料管内，当输料管内的空气量，,气流速度和进料量达到平衡时，才形成输送。,为防止物料堵塞空气的进入，喇叭型双筒吸嘴被设计出来。,吸料口做成喇叭形，外筒和,内筒的环隙是二次空气通道。,d.,固定型吸嘴,e.,闭风器（关风器）,18,（2）分离装置,a.,旋风分离器,b.,重力式分离器,19,（3）空气除尘装置,a.,旋风分离器,b.,布袋滤尘器,c.,湿式除尘器,20,
