人工挖孔桩知识.ppt

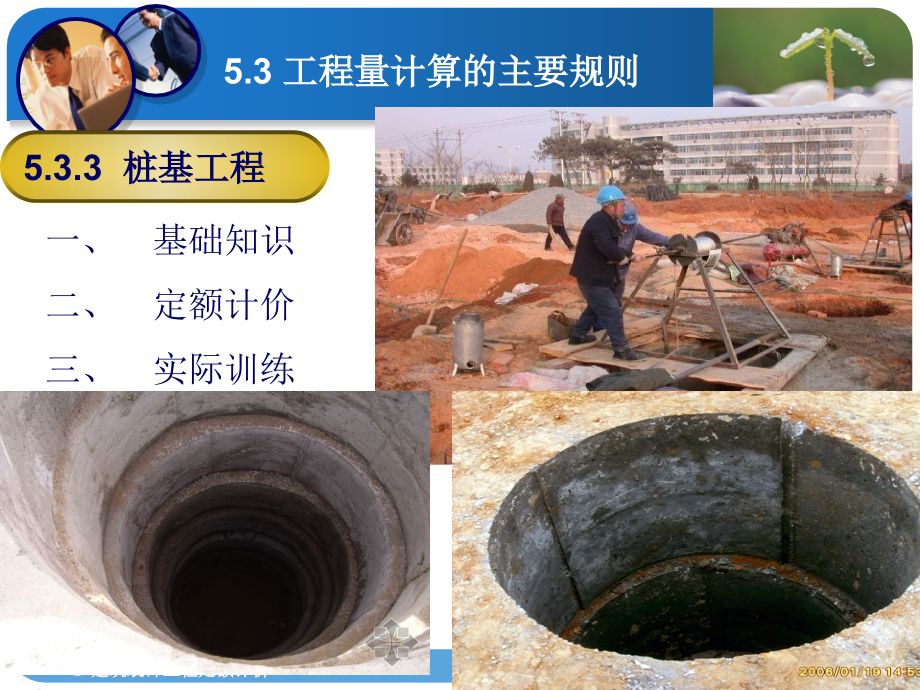

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,5,建筑装饰工程定额计价,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑工程计价,5.3 工程量计算的主要规则,一、基,础,知识,二、定额计价,三、实际训练,5.3.3,桩基工程,2,5.3 工程量计算的主要规则,一,、,桩基础工程,桩是置于岩土中的柱型构件,一般房屋基础中，桩基的主要作用是将承受的上部竖向荷载，通过较弱地层传至深部较坚硬的、压缩性小的土层或岩层。,3,预制桩基础知识,1、预制混凝土桩,按断面形式分为预制砼方桩和预应力砼管桩,A,预制砼方桩,A-A,预应力砼管桩,A,A,A-A,4,预制桩基础知识,预制桩的施工包括,制桩（或购成品桩）、运桩、沉桩,三个过程；当单节桩不能满足设计要求时，应,接桩,；当桩顶标高要求在自然地坪以下时，应送桩。,5,灌注桩基础知识,2、灌注混凝土桩,按照成孔方法划分为,（1）钻（冲）孔灌注桩,利用钻孔（冲孔）机械在地基土层中成孔后，安放,钢筋笼,，灌注砼形成桩基.,6,灌注桩基础知识,（2）人工挖孔桩,采用人工挖成桩孔，安放钢筋笼，灌注砼形成砼桩基。,7,灌注桩基础知识,8,灌注桩基础知识,室外地坪,钢筋砼,护壁,钢筋笼,人工挖孔桩扩大头,设计桩径,150,150,9,一、人工挖孔桩土石方,1.人工挖孔桩的挖土石方项目无论采用何种施工方法，均不作调整。,2.人工挖孔桩挖土石方项目未考虑边排水边施工的工效损失，如遇边排水边施工时，,抽水机台班和排水用工按实签证,，挖孔,人工,按相应挖孔桩土方子目人工,乘以系数1.3,，,石方,子目人工,乘以系数1.2,。,3.人工挖孔桩挖土方如遇,流砂、淤泥,，应根据双方签证的实际数量，按相应深度土方子目,乘以系数1.5,。,桩基础定额说明,10,二、桩基础,1.定额项目中所指“,土层,”包括：,原生土层,、,砂（泥）夹卵石,和,回填土中夹有碎（卵）石层,；“,岩层,”,包括：强风化、中风化及微风化岩层。,2.钻机钻孔项目已综合各种类型机械，执行该定额项目时不予换算。,3.钻机钻孔时，若出现跨塌、流砂、钢筋混凝土块无法成孔等施工情况而采取的各项施工措施所发生的费用，按实计算。,4.桩基础项目中未包括泥浆池的工料，发生时按实计算。,桩基础定额说明,11,5.灌注混凝土桩进行载荷试验及检测的工作内容未包括在定额项目内。,6.灌注混凝土桩的混凝土充盈量已包括在定额项目内，不另计算。,7.人工挖孔桩砖井圈执行砖砌护壁子目。,8.本章项目中未包括钻机进出场、废泥浆处理及外运运输费用。,桩基础分部定额说明,12,桩基础计算规则,一、,人工挖孔桩土石方,1.人工挖孔桩和人工挖沟槽、基坑，如在同一桩孔和同一沟槽、基坑内，有土有石时，,按其土层与岩石,不同深度分别计算工程量,，执行相应子目。,挖孔桩深度示意图,土方按6m内,挖孔桩定额执行。,松次石、普坚石分别执行10m内,人工凿松次、普坚石挖孔桩定额。,13,桩基础计算规则,二、桩基础,1.机械钻孔灌注混凝土桩工程量按设计桩长以延长米计算，若同一钻孔内有土层和岩层时，应分别计算。,2.混凝土护壁工程量按设计断面周边增加20mm，以立方米计算。,3.砖砌挖孔桩护壁按实际体积以立方米计算。,4.人工挖孔灌注,桩芯,混凝土：,无护壁,的工程量按单根设计桩长另加250mm乘设计断面积（周边增加20mm）以立方米计算；,有护壁,的工程量按单根设计桩长另加250mm乘设计断面积（护臂周边增加20mm）以立方米计算。,灌注混凝土桩,的灌注混凝土工程量按单根桩长另加250mm以立方米计算，凿桩不另行计算。,5.钻孔灌注混凝土桩的泥浆运输工程量按实际体积以立方米计算。,14,人工挖孔桩的计算,15,人工挖孔桩的计算,（1）桩身部分V=r,2,h,（2）圆台部分V=1/3h（r,2,+R,2,+rR）,（3）球缺部分V=/6（3R,2,+C,2,）C,R-圆台大端半径,r-圆台小端半径,C-锅底高度,护壁的体积=桩身-桩芯圆台,16,五.挖 孔 桩 土 方,（2）桩身部分V=r,2,h,（3）圆台部分V=1/3h（r,2,+R,2,+rR）,17,挖孔桩实训,美术楼挖孔桩收方表,挖孔编号,轴线位置,挖孔桩类型,挖孔桩直径,挖孔桩原始地面标高（米）,孔桩土石方总深（米）,桩顶标高（米）,砖井圈高度,砼护壁总深（米）,有护壁土方深（米）,无护壁松次石（米）,嵌岩普坚石（米）,1号,A轴/1轴,KYZ-7,1.80,-1.45,12.50,-1.45,0.00,6.40,6.40,2.50,3.60,2号,A轴/3轴,KYZ-2,1.30,-1.55,9.00,-0.35,0.40,3.85,3.85,2.55,2.60,3号,A轴/4轴,KYZ-6,1.70,-1.25,9.05,-0.35,0.10,4.40,4.40,1.25,3.40,5号,A轴/6轴,KYZ-6,1.70,-4.55,8.80,-0.35,3.40,0.40,0.40,5.00,3.40,说明：孔深总深度不含锅底高度200mm,18,19,土石方计算示例,例：,编号1 D=1.8m,孔深H=12.5O+0.20=12.70m,土方h1=6.40m(带护壁)松次坚石h2=2.50m(无护壁),普坚石h3=3.60m 锅底h4=0.20m,土方V1=3.14（0.9+,0.15,）,2,6.40=22.16m,3,松次坚石V2=3.14 0.9,2,2.50=6.36m,3,普坚石V3=3.14 0.9,2,3.60=9.16m,3,普坚石锅底V4=,/6（3R,2,+C,2,）C=,3.14/6(3,0.9,2,+0.2,2,)0.20=0.26m,3,普坚石=V3+V4=9.42m,3,根据各个桩的工程量计算出来后,分深度、分土石成分,进行分类统计汇总,20,土石方分类统计汇总表,土质成分,单位,6m以内,8m以内,10m以内,12m以内,16m以内,土方,m3,松次石,m3,普坚石,m3,21,桩芯砼计算示例,例：,编号2 D=1.3m 孔深H=9+0.20=9.20m,C20砼护壁长=,3.85m,桩长=,孔桩土石方总深+（桩顶标高-挖孔桩原始地面标高）+锅底,2号桩长=9+-0.35-（-1.55）+0.2=10.4m,计算桩芯C25砼：,1.分解桩长=有护壁段+无护壁段无护壁直段（孔内+孔外）+扩大头（如果有）+锅底,2号桩长=3.85+（5.15+1.2 ）+0 +0.2=10.40m,有护壁段桩芯砼V1=1/3 3.14 3.85 0.65,2,+（0.65+0.05）,2,+,0.65 （0.65+0.05）=5.51m,3,圆台公式V=1/3h（r,2,+R,2,+rR）,无护壁,直段桩芯砼（孔内）V2=3.14（0.65+0.02）,2,5.15=7.26m,3,无护壁直段桩芯砼（孔外）V3=3.14 0.65,2,1.20=1.59m,3,锅底桩芯砼V4=,/6（3R,2,+C,2,）C=,3.14/6(3,0.67,2,+0.2,2,)0.20=0.15m,3,桩芯C25砼=V1+V2+V3+V4=5.51+7.26+1.59+0.15=14.51m,3,22,护壁砼计算示例,例：,编号2 D=1.3m,C20砼护壁长=3.85m,护壁砼工程量=V4护壁段,土石方总深工程量+护壁砼充盈量（如果有）-V1,护壁段桩芯砼,量,计算护壁砼：,1.V4=3.14（0.65+0.15+0.02）,2,3.85 =8.13m,3,由前面计算已知有护壁段桩芯砼V1=5.51m,3,护壁砼=V4-V1=8.13-5.51=2.62m,3,23,人工挖孔桩钢筋计算,一、钢筋笼认识,24,人工挖孔桩钢筋计算,一、钢筋笼认识,25,人工挖孔桩钢筋计算,一、钢筋笼认识,26,人工挖孔桩钢筋计算,二、钢筋计算,挖孔桩中所需要计算的钢筋？,挖孔桩需计算钢筋有钢筋笼（主筋、加劲箍、螺旋箍（圆形）和护壁筋（环向和径向）。,27,人工挖孔桩钢筋计算,二、钢筋计算,钢筋笼主筋：,1、钢筋笼主筋计算同柱主筋,重量=单根长度每米重量根数,单根长度=桩长 保护层（见设计图纸）,或,单根长度=图纸设计长度,每米重量(kg)=0.00617d,2,(d,单位是mm,)（试算）,根数：见设计图纸,例(2号KYZ2)：单根长度=9+(1.55-0.35)-0.04=10.16 m,重量=10.16 1.58 20=321.06 kg,28,人工挖孔桩钢筋计算,二、钢筋计算,2、钢筋笼螺旋箍计算,重量=螺旋箍单根长度每米重量根数,螺旋箍长度,L=（,加密区长度/加密区间距1）sqrt（构件直径保护层2箍筋直径,2,加密区间距,2,（非加密区长度/非加密区间距）sqrt（构件直径保护层2箍筋直径）,2,非加密区间距,2,）,3（构件直径保护层2箍筋直径）,11.9 箍筋直径2,SQRT是平方根号 n:螺旋箍的圈数p：箍筋间距 d：不同钢筋直径另计搭接长度,圈数长度/间距,29,人工挖孔桩钢筋计算,二、钢筋计算,2、钢筋笼螺旋箍计算,螺旋箍长度,L=（,加密区长度/加密区间距1）sqrt（构件直径保护层2箍筋直径,2,加密区间距,2,（非加密区长度/非加密区间距）sqrt（构件直径保护层2箍筋直径）,2,非加密区间距,2,）3（构件直径保护层2箍筋直径）11.9箍筋直径2(抗震),(2号KYZ2)：L1=(1.75/0.1+1),sqrt 3.14（1.30.0420.01,2,0.1,2,+1.53.14（1.300.0420.01）+11.90.012+0.30(搭接长度)=71.48+5.92+0.3=77.81m,L2=（8.41/0.2）sqrt3.14（1.30.0420.008）,2,0.2,2,）+11.9 0.008 2+1.53.14（1.300.0420.008）=162.46+5.78=168.33m,螺旋箍重量=77.81,0.617+168.33 0.395=114.50kg,30,人工挖孔桩钢筋计算,二、钢筋计算,2、加径箍计算,数量=向上取整（钢筋笼长/间距）+1,长度=,（,桩直径-保护层,2-主筋直径,2-,加径箍,直径,）+单面焊接长度（10 d）,(2号KYZ2):,数量=10.16/2+1=7 个,长度=,3.14,（,1.3-0.04,2 0.016,2-0.012,）+100.012=3.81m,加径箍重量=3.85 0.888 7=23.70kg,钢筋笼重量=321.06+114.50+23.70=459.26kg,31,人工挖孔桩钢筋计算,二、钢筋计算,3、护壁钢筋计算,每节护壁纵筋：,数量=向上取整（,桩直径+护壁上口宽度,2-保护层,2,）,/间距,长度=护壁每节长度-缺口+两端伸出长度+两端弯勾长,(2号KYZ2):,数量=（1.3+0.15 2-0.04 2）3.14/0.15=32 个,长度=,1.0,-0.05+0.25 2+12.5 0.0065=1.53m,护壁纵筋,重量=1.53 0.26 32=12.73kg,32,人工挖孔桩钢筋计算,二、钢筋计算,3、护壁钢筋计算,每节护壁环筋：,数量=向上取整（护壁每节长度-缺口-,保护层,2,）/间距+1,长度=,（,桩直径+护壁上口宽度,2-保护层,2,）,+搭结长度+两端弯勾长,(2号KYZ2):,数量=（,1.0,-0.05-0.04 2）/0.15+1=7 个,长度=（1.3+0.15 2-0.04 2）3.14+0.25+11.9 0.0065 2=5.18m,护壁环筋,重量=5.18 0.26 7=9.43kg,护壁钢筋：（12.73+9.43）3.85=85.33kg,33,人工挖孔桩钢筋计算,三、钢筋含量分析,4、由前面计算的结果可知道：,(2号KYZ2):,钢筋笼重量:459.26kg,护壁钢筋,重量,：85.33kg,桩芯砼：14.51m,3,护壁砼：2.62m,3,桩芯砼含量：459.26/14.51=31.65kg/m,3,护壁砼含量：85.33/2.62=32.57kg/m,3,34,
