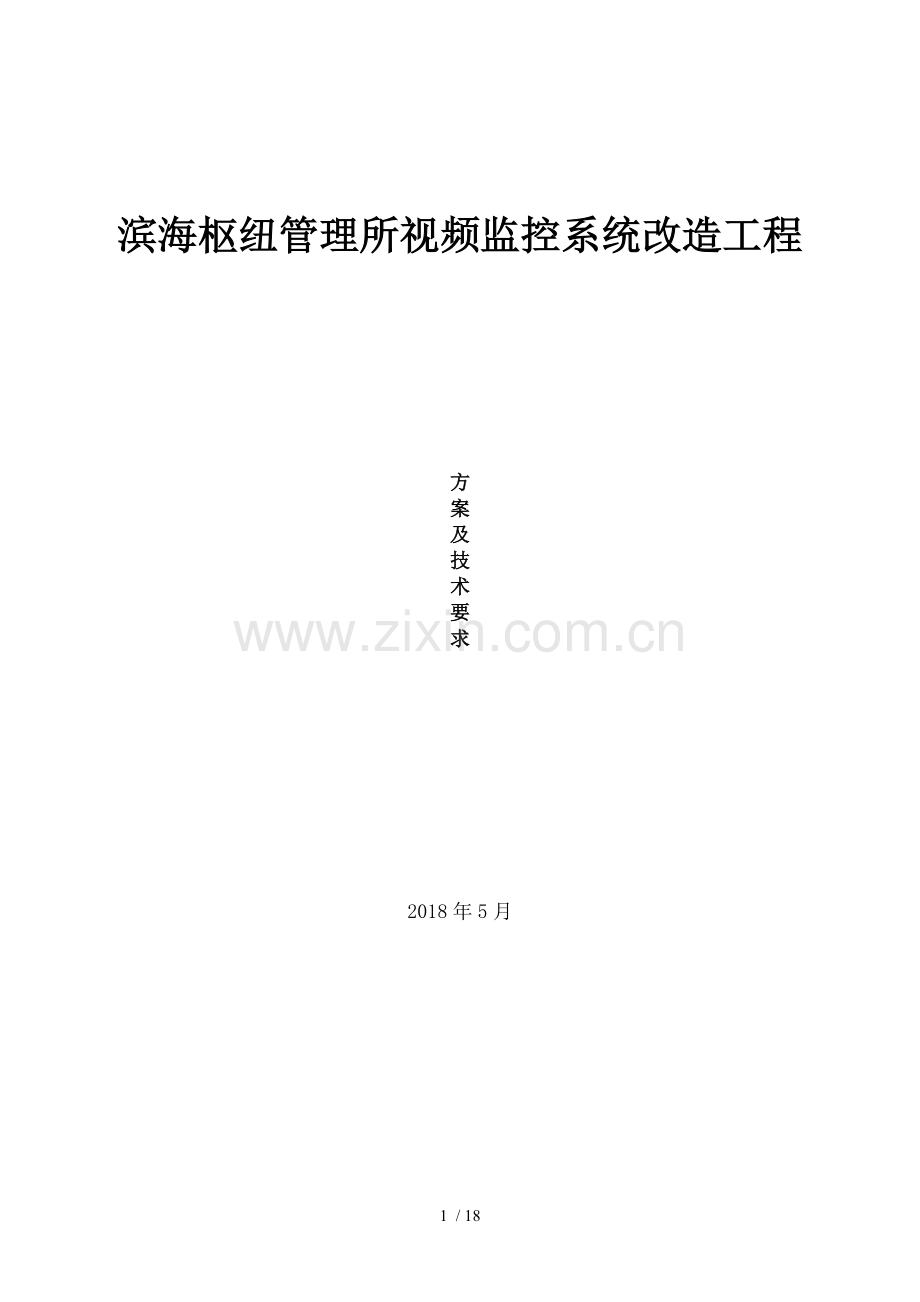

滨海枢纽管理所视频监控系统改造工程

方
案
及
技
术
要
求

2018年5月
一、 视频监控系统

1. 项目背景
随着视频图像监控系统建设使用实践的不断深入，安全技术防范已成为治安防范的重要手段和社会治安防控体系建设的重要组成部分，在预防、发现、控制等方面，发挥着人防、物防所不可替代的重要作用。安全技术防范体系建设，在构建防、控、管一体化公共安全防控体系中，具有举足轻重的地位，在构建“和谐社会”中具有重要意义。
根据以上情况，结合滨海水利枢纽视频监控项目改造的实际需求，需建设高清视频监控系统，进一步加强防控，高效，快速处置突发事件，提升现代化管理水平。
2. 现状分析
现有视频监控在多年前建设完毕，原有监控点位使用SYV-75-5同轴电缆传输信号，该套系统在当时实属先进，但随着视频监控系统的快速发展以及部分设备的老化，原先建设的标清监控系统已满足不了用户的实际使用需求，为此监控系统迫切需要升级改造。
3. 需求分析
针对原先建设的模拟监控系统，主要存在如下三点问题：
1) 视频清晰度不高，前端摄像机使用的的模拟摄像机，后端采用硬盘录像机存储，回放录像时经常会遇到看得见，但看不清的问题，现有监控系统形同虚设。
2) 整套系统建设已达多年，部分点位设备老化严重，出现偏色、串扰、模糊甚至无图像的问题。
3) 系统点位覆盖不足，部分区域存在监控盲区问题，出现突发情况时，经常会遇到无对应录像可调的问题。
针对以上存在的三点问题，应采取以下方式解决：
1) 将整套视频监控系统从模拟标清系统改造成数字高清视频监控系统，因此需将系统中涉及到的前端摄像机、存储设备等全部更换成网络高清设备，才能实现高清图像效果。
2) 针对部分点位存在的监控盲区问题，增加监控点位，实现视频监控系统的无死角、无盲区的覆盖。
4. 系统架构设计
鉴于模拟视频监控系统需要向网络高清视频监控系统改造，现针对改造中需要涉及的内容予以阐述。
一整套模拟高清视频监控系统主要由前端图像采集、高清传输、高清存储、高清解码显示、综合管理平台等模块组成，其中任何一个模块都必须达到高清要求。
网络摄像机作为视频采集设备，可提供标清、720P高清以及1080P高清图像的采集，通过网络线缆连接至接入交换机，实现前端接入。
接入层交换机通过弱电桥架以及穿线管等连接至监控中心核心层交换机，提供百兆接入，千兆上行的弱电系统的承载网络。可满足高密度接入需求。

系统架构图
1) 前端采集
前端采集系统通常包含数字视频编解码器和IP网络摄像机。前端采集系统支持H.264、MPEG4等多种标准编码格式，并可提供各种不同分辨率规格及接入能力，可支持实时流和存储流双流设计，码流可以根据用户需求任意调整。前端采集设备应采用电信级制造工艺，可以基于各种网络环境高质量、可靠的满足各类网络监控前端编码、存储和解码的需求。
2) 传输交换系统
采用网络资源对前端视频编码器传输的数据进行接入、汇聚、交换，通过设备自身安全特性和防火墙等实现对边界安全接入的控制，同时可通过网络本身的设备、协议冗余实现整个监控网络的稳定性。
3) 高清存储系统
专业的IP存储技术和强大的数据管理服务器构建完善的网络存储系统，存储资源可以根据需求分布式部署并加以统一资源管理和调度，支持动态存储资源管理、在线部署，可以基于统一平台满足不同存储质量、容量和服务质量的需求，可以提供完善的备份和存储生命周期管理功能。
4) 管理平台
管理中心管理平台是整系统的视频图像系统的核心控制管理中心，通过该平台完成整个系统内所有图像资源的联网图像的调度、管理、分发和互通功能；通过视频管理服务器完成视频图像的接入、认证、权限分配；通过流媒体服务器完成实时图像分发、实时图像的调阅和分发功能。
5. 系统前端设计
对于监控系统来说，前端产品的选型直接关系到整个系统的效果在新建监控系统和部分重要区域以及室外监控点采用高清网络模式。所以本次改造，前端设备均选用高清宽动态数字红外摄像机。
摄像头位置分布情况如下表：
摄像头清单
序号
安装地点
监视环境
备注
1
宿舍楼进门口
宿舍进出情况
室内
2
办公区围墙西北角
西面墙
室外立杆安装
3
办公区围墙东北角
北面墙
室外立杆安装
4
办公楼进门口
办公楼进出情况
室内
5
办公区围墙西南角
南面墙
室外立杆安装
6
办公区围墙东南角
东面墙
室外立杆安装
7
办公楼楼顶
大门口进出情况
室外
8
启闭机室二楼
启闭机室情况
室内
9
启闭机室走道
走道南向
室外
10
启闭机室走道
走道北向
室外
11
通榆启闭机室一楼上二楼拐角
楼道情况
室内
12
启闭机室二楼
启闭机室情况
室内
13
启闭机室外墙
河道情况
室外
14
启闭机室南北通道
通道情况
室外
15
启闭机室南北通道
通道情况
室外
16
启闭机室外墙
河道情况
室外
17
南北向走道二楼外墙
走道情况
室外
18
南北向走道二楼外墙
走道情况
室外
19
大桥桥底正中间
河道情况
室外
20
大桥桥底正中间
河道情况
室外
21
上游启闭机室二楼外墙
东向来车情况
室外
22
启闭机室南北通道
通道情况
室外
23
启闭机室南北通道
通道情况
室外
24
启闭机室外墙
河道情况
室外
25
南北向走道二楼外墙
走道情况
室外
26
南北向走道二楼外墙
走道情况
室外
27
启闭机室外墙
河道情况
室外
28
下游走道
走道情况
室外
29
下游走道
走道情况
室外
30
西大门进门到路边
东大门来车情况
室外立杆安装
31
西大门门卫室屋顶
监视G204公路进西大门的情况
室外
32
西大门门卫室屋顶
监视G204公路进东大门的情况
室外
33
中控室
中控室情况
室内
34
配电房
配电房情况
室内
35
发电机房
发电机房情况
室内
36
通榆河道外墙
启闭机开启情况
室外
37
通榆河道外墙
启闭机开启情况
室外
38
通榆河道外墙
启闭机开启情况
室外
39
通榆河道外墙
启闭机开启情况
室外
40
滨海河道外墙
启闭机开启情况
室外
41
滨海河道外墙
启闭机开启情况
室外
42
滨海河道外墙
启闭机开启情况
室外
43
滨海河道外墙
启闭机开启情况
室外
44
滨海西大门进门处亭子屋顶
西大门情况
室外
45
办公楼一楼大厅
大厅情况
室内
光纤收发器及交换机位置
序号
名称
参数
位置描述
用途
1
交换机
48口光电
中控室机房
19、20、21、27、42、33、34、35、45摄像机
2
光电交换机
千兆8口
中控室机房
接管理所、门卫、通榆、滨海过来的光纤
3
光纤收发器
2光2电
通榆总渠上游启闭机室2楼南端
8、36摄像机
4
光纤收发器
2光2电
通榆总渠上游启闭室2楼中间
9、10摄像机
5
光纤收发器
2光2电
通榆总渠下游过道南端监控箱
29、38摄像机
6
光纤收发器
2光2电
通榆总渠下游过道北端监控箱
28、39摄像机
7
光纤收发器
2光2电
滨海总渠门卫室
31、32摄像机
8
光纤收发器
2光2电
滨海总渠亭子监控箱内
44摄像机
9
光纤收发器
2光2电
滨海总渠上游启闭机室2楼南端
13、40摄像机
10
光纤收发器
2光2电
滨海总渠上游启闭机室2楼北端
16、41摄像机
11
光纤收发器
2光2电
滨海总渠下游启闭机室2楼北端
24、43摄像机
12
光纤收发器
2光4电
管理处办公楼一楼楼梯道内
4、5、6、7摄像机
13
光纤收发器
2光4电
管理处宿舍楼楼梯道内
1、2、3摄像机
14
光纤收发器
2光4电
通榆总渠上游启闭机室2楼北端
11、12、37摄像机
15
光纤收发器
2光4电
滨海总渠上游启闭机室2楼中端
14、15、17、18摄像机
16
光纤收发器
2光4电
滨海总渠下游启闭机室2楼中端
22、23、25、26摄像机
17
光纤收发器
1光1电
滨海总渠东门进总渠过道路边
30摄像机

6. 网络摄像机设备选型
随着高清监控系统的普及，模拟摄像机+编码器的模式已经无法提供足够的监控分辨率，网络摄像机产品随之诞生。网络摄像机分为标清网络摄像机和高清网络摄像机两类。标清网络摄像机可提供D1（720×576）分辨率视频图像采集；高清网络摄像机可提供720P（1280×720）和1080P（1920×1080）两种分辨率视频图像采集。
视频监控系统全面采用高清视频监控技术，通过前端部署高清摄像机，将大大提高摄像机图像的分辨率，令图像的细节更加清晰和细腻。视频图像分辩率的提高意味着在同等的环境基础上，能获得比传统摄像机更丰富的信息量，视线所及，细微之处一览无遗，传统摄像机下无法清晰辨认的物体细节等无不纤毫毕现。
网络摄像机作为前端视频采集设备，可支持H.264 HP级别的视频编码格式，提供高分辨率低带宽的图像采集。采用电信级可靠性设计，满足复杂环境下的部署能力。
高清视频监控系统的具体应用优势：
采用高清视频监控不仅解决了视频监控中“看的见”的问题，更是满足了监控图像“看的清”的要求，提高了监控系统录像资料的可用性、监控系统的可操作性。为领导指挥决策提供高清可视化依据，实现动态布防、全面控制、精确打击的目标，可及时准确发现违章违法活动，调查收集证据，处置突发事件，提高整体监控系统建设的科技含量。
1) 图像清晰度更高、细节更加清楚
传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。而当发生事件时，从录像资料中很难对监控现场相关的人员。在一些重要的监控场所，应采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌。

高清视频监控画面细节放大图
2) 监控目标覆盖范围更广、提高监控效能
在传统的标清监控技术构架下，为了保证监控的覆盖率，尽可能的减少监控死角，需要安装部署相当规模数量的监控摄像机，监控系统规模不断扩大，从几百路向成千上万路甚至数十万路的规模发展。如此规模庞大的监控资源，在同一时间里却只有极少部分能够得到实时的监控，而绝大多数监控图像被无差别的记录保存下来，从而形成了海量级的视频录像数据资料。而这些规模庞大的录像资料中也仅有极少部分因可能及某些已知的事件相关联而被备份以外，其他的录像信息则不断的被新的录像数据所覆盖。这就是典型的传统监控系统大规模、高成本、低效率的建设应用现状。
在高清监控技术构架下，单台高清摄像机能够相当于几台普通摄像机的监控覆盖面，且图像分辨率更高、信息量更丰富，因此采用高清监控可以非常有效的缩减系统规模，节省传输链路和设备，从而减少总体建设成本，高清监控技术将推动视频监控系统建设应用向着集约化、效能化转变。

3) 有利于图像识别和智能视频分析的应用
高清摄像机采用先进的感光器使图像细节更加清晰、更加细腻，逐行扫描方式可以给我们提供更好的图像质量，有效解决了隔行扫描带来的梳状模糊现象，给智能分析等应用提供了有利的前提条件，这对于车牌、人脸识别等智能分析应用具有重要意义。
4）数字PTZ功能的实现
高清摄像机不仅提升了图像清晰度，使得数字PTZ功能得以体现，也就是在整幅大图像中对某个局部细节进行放大或移动。而且这种大范围整幅图像监控拍摄，不会错过监控范围内的任何情况，给日后的调阅查证提供了有效手段。同时由于数字PTZ方式没有机械移动部件，设备也更经久耐用。
7. 施工方案
　　根据安防系统设备供应商提供的技术参数，做好各设备安装所需的预埋和预留位置。配置供电线路和接地装置。
　　摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米，室外3.50米。
　　摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。 　　摄像机采用双绞线，超长距离传输采用光纤传送。各专业设备安装基本完毕，在整洁的环境中安装摄像机。从摄像机引出的电缆留有20cm的余量，隐藏在摄像机后方，便于检修。
　　摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内2.5-5m，室外3.5-10m，具体施工需征求业主意见。摄像机尽量避免逆光安装。
　　安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。
　　在监控室内的终端设备，在人力允许的情况下，可及摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。
　　机架底座及地面固定，安装竖直平稳，垂直偏差不超过3‰;几个机柜并排在一起，面板应在同一平面上并及基准线平行，前后偏差不大于3mm。控制台正面及墙的净距不小于1.2m，侧面及墙或其他设备的净距不小于0.8m。
　　监控室内电缆理直后从静电地板引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。

8. 存储方案设计
1) 存储需求分析
监控系统的存储平台具体要求如下：
Ø 要求监控控制平台的数据库在记录图像信息的同时，还应记录及图像信息相关的检索信息，如设备、通道、时间、报警信息等，对于需要长期保存的信息可配置专用存储设备备份。
Ø 图像存储设备满足采用H.264或MPEG-4/2视频编码格式进行图像存储。跟进需要扩展AAC等音频编解码器标准实现音频同步存储。
Ø 具有足够的扩展空间，存储的图像数据应保证FULL D1(720×576)或720P、1080P高清图像分辨率；
Ø 应考虑对录像文件的采取防篡改或完整性检查措施；支持按图像来源、记录时间、报警事件类别等多种方式对存储的图像数据进行检索，支持多用户同时并发访问同一数据源；
Ø 支持图像纪录、网络回放的双工、双码流模式。
Ø 设备管理：要求平台内的存储系统，在同一的管理平台下，实现对所有存储软硬件资源的配置及查询，系统性能的实时监视，系统设备的故障报警监视、故障诊断、及定位分析、报警日志的创建及维护等。
Ø 安全认证：验证用户的访问权限和优先级，监测和纪录用户进行的访问和操作等；验证接入设备的合法性，并注册合法设备。
Ø 本方案设计存储时间不低于60天。
9. 系统管理平台设计
视频监控系统软件平台是IP视频监控系统整体解决方案的系统核心。通过视频监控系统软件平台，实现IP视频监控系统的统一管理、统一控制、统一存储、统一媒体转发调度，有效利用原有9路监视器的屏幕墙，轻松切换高清视频。软件系统各部件之间采用标准的信令、媒体、存储和视频编解码协议，可以实现各功能部件的灵活部署，系统容量可弹性扩展。软件平台各部件通过HA和负载均衡设计，实现电信级的高可靠性保证，满足电信级和高端行业应用的可靠性要求。

二、 自动化系统

1. 系统现状
1) 原自动化控制系统建设时间较长，画面风格单一、俗套；
2) 监控系统操作控制逻辑简单、安全性差；
3) 监控后台工作站硬件配置已落后，且使用期间缺少维护，系统漏洞多、运行期间经常性死机，严重影响日常使用；
4) 监控画面中部分闸门相关数据及实际偏差大，需进行上位机系统升级后重新校准，若仍有偏差则需对下位机PLC设备进行逐一排查，对无法正常使用的设备进行升级或维修。
2. 升级系统概述（组态王）
本次升级的计算机监控系统采用开放分布式体系结构，应符合技术发展的趋势，系统功能应分布配置。为达到系统具有高可靠性和可利用率，系统结构和设计应在满足系统要求的条件下尽量采用已在其他同等规模单位控制系统中基本上已经标准化的设备和功能。
计算机监控系统应采用先进通用的计算机硬件和成熟的软件技术，同时应能适应于功能扩展，新功能的扩展应可以通过现有的硬件或增加新的节点而方便地实现。
监控系统具有分布式数据库，枢纽实时数据库和历史数据库分布在下级计算机中，各单元实时数据库分布在LCU上，系统功能分布在各个节点上，每个节点严格执行指定的任务和通过系统控制网及其它节点进行通信。
3. 系统功能
控制中心主要包括1台主机兼操作员站、打印机(原站内设备)及相关网络设备(原站内设备)。它们应主要完成以下功能：
（1）数据采集和处理
1) 采集现地控制单元自发性上送的实时数据。
2) 更新实时数据库。
3) 运行数据存盘，历史数据保存，保证数据的连续。
4) 对采集到的各现地控制单元的各种数据进行分析和处理。
（2）运行监视和事件报警
1) 状态变化监视：所有开关量的状态改变都应显示、记录，并可根据需要选择打印。
2) 越/复限检查：接受各现地控制单元的越限报警信号，如模拟量越/复限、梯度越限、开关量突变和监控系统自诊断故障等各种信息。当发生紧急事件时，如保护装置动作、闸门事故等，应自动推出相应画面和事故处理指导，画面闪光和变色，打印事故追忆记录。
3) 过程监视：监视闸门开、关过程。显示过程的主要操作步骤，当发生过程阻滞时，显示阻滞原因，并将闸门自动转换到停止状态。
4) 趋势分析和异常监视：应提供趋势(分析)功能以用于显示一些变量的变化，趋势分析程序应能在趋势显示画面上以曲线形式显示趋势数据。站控级计算机的趋势显示应能使用10种不同的时间标度，趋势显示间隔时间应能由运行人员在操作员站键盘上进行选择,并能进行在线趋势显示。采样周期最小为250ms，时间长度最小为10min，并可以自由组态。
5) 事故和报警报告
事故顺序记录：反映系统或设备状态的离散变化顺序记录。
A. 事件和报警应按时间顺序列表的形式出现。应记录各个重要事件的动作顺序、事件发生时间（年、月、日、时、分、秒、毫秒）、事件名称、事件性质，并根据规定产生报警和报告。事件的排列应是最新数据冲掉最老数据。事件和报警应储存在站控级计算机的数据库内，根据操作员的需要将依以下的形式显示在屏幕上：过程事件表、过程报警表、系统列表。
B. 事件表应至少包括5000个最新的事件。每个事件打印输出应占有一行，这一行包括日期、时间、信号描述和信号状态。这里日期应按年、月、日给出，时间应按时、分、秒、毫秒给出。信号描述是指信号名称，状态，和/或模拟量限值的一串文本。事件记录作为历史记录应保存两年，并能在线检索，支持组态及过滤功能。
C. 报警表应包括3000个最新的报警量。报警量被操作员确认和报警条件消失后应从报警表中撤消。如果有最新的未被确认的报警行和如果有从有关对象的动态数据显示出特定颜色的状态指示,则应在所有的画面上闪光指示报警,直到该报警被确认后才转为静态显示，并保留到及报警条件存在的时间一样长，支持组态及过滤功能。报警被确认是通过操作员的键盘和鼠标来实现的。可用两级报警优先权，并用下列颜色指示：
红色: 高级优先, 如跳闸或主设备故障;
黄色: 警告, 要求运行人员纠正故障;
报警应按顺序以1ms分辨率的发生时间打印出来。当操作人员已知道所有状态变化和报警状态变化，以及电力系统的异常状态已被清除，报警报告应予撤除。报警表应包括全部报警状态和模拟量越限报警。
D. 系统列表应指出计算机监控系统的报警和事件，如果系统已发生了故障，应在显示屏幕上指示出故障信息，并记录在历史数据库内，保存两年，并可在线检索，支持组态及过滤功能。操作员应能通过键盘沟通系统获得详细的信息。系统报警应通过键盘和鼠标确认。
E. 站控级计算机操作员站应最少能显示最新30条事件、报警和系统列表。操作员应能通过键盘逐页翻屏选择所要观察的一页。
F. 操作员应能在事件、报警、和系统列表发生时手动或自动打印。事件应按顺序并以1ms分辨率打印出发生事件的时间。操作员可取消任意打印任务。
（3）人机联系及操作要求
支持4组不同权力的用户及能识别6个具有各自口令的用户，进入前，授权运行人员必须登记“用户名”、“口令”，通过口令能准确地进入。每个用户被分配到4个组中，通过口令操作使得每个用户可以进行独立的进入和退出。
站控级计算机监控系统配置全套外部设备，具有通用字符标准键盘和鼠标，彩色显示器。以运行实时应用程序并执行如下功能：
1) 历史数据保存和检索；
2) 画面显示
3) 既能用英文也能用中文字母编辑信息，汉字输入至少应支持拼音和五笔输入方法。
4) 操作员站能完成实时的监视、控制调节和参数设置等，但不允许修改或测试各种应用软件。事故时自动或按人员召唤实时打印主要设备的各类操作，事故和故障记录及有关参数和表格。打印机应具有硬拷贝功能。工程师工作站应主要完成系统（包括现地控制单元）生成、启动、备份、恢复；管理维护和故障诊断；应用软件的开发和修改，数据库修改、图形显示和报告格式的生成、运行人员的操作培训，以及系统（包括站控级和现地控制单元）的在线测试。
5) 实时控制和调节
A. 闸门开度控制调节
B. 控制断路器及隔离开关的投入和切除。
C. 闸门控制(当闸门控制屏的开关在“远方”方式时，可以实现从PLC控制柜控制闸门的开启、关闭和停止；当闸门控制屏的开关在“现地”方式时，由闸门控制屏自身闭环控制)。
6) 借助于键盘和鼠标，可查询实时过程的状况或征询操作指导意见，将有关参数、条文用画面显示或打印出来，通过画面显示的图形、数据的实时变化、闪光和报警语句监视电站的实时运行状况，并可通过图形上的软功能键对运行过程发出控制命令。可发出断路器分合闸命令、闸门开启关闭命令，隔离开关的分/合，并可设置和修改各项给定值和限值。交互产生或修改用于实时显示的图形文件及相应图形库，符号库和汉字编辑。
7) 屏幕显示器
图形系统为全图形中文动态画面，具有完备的手段实现图形任意移动，能方便地对图形进行建立、扩充、平移、增/删、翻动等。屏幕显示器能自动或经运行人员的召唤，实时显示枢纽内主系统的运行状态、主要设备的动态操作过程、事故和故障、有关参数和运行监视图、操作接线图等画面，以及趋势曲线，各种一览表、测点索引等，定时刷新画面上的设备状况和运行数据，且对事故报警的画面具有最高优先权,可覆盖正在显示的其它画面,事故时自动推出画面和处理指导。并可经运行人员的召唤，显示有关历史参数和表格等。
屏幕显示器应具有多窗口及动态汉字显示功能，可对屏幕上任意区域拼装所关注的多个独立画面，并在画面上输出汉字，汉字应符合中华人民共和国国家二级汉字库标准。(包括菜单、操作提示、报警语言、报表、汉字搜索、操作员信息提示等)。
主要画面及表格如下：
·主接线
·各类曲线
·各类棒图
·正常操作及事故操作指导
·枢纽布置图
·启闭机房横剖面图
·闸站整体布置图
·各系统二次接线图
·主机及其附属设备系统图
·枢纽公用系统图
·其它运行需要的图
·操作记录统计表
·事故和故障统计表
·继电保护定值表
·越限报警报表
·事件顺序记录报表
·电量分时计量报表
·日、月、年生产报表
·设备运行状态统计报表
·历史报表
·其它运行管理所需要的表格
（4）主机兼操作员站功能
主机兼操作员站主要完成系统（包括现地控制单元LCU）生成、启动、运行、监视、操作、备份、恢复；管理维护和故障诊断；应用软件的开发和修改，数据库修改、图形显示和报告格式的生成、运行人员的操作培训，以及系统（包括站控级和现地控制单元LCU）的在线测试。
（5）统计和制表打印
能方便地生成和修改表格，并能方便地查询、维护数据库，可自由生成过去任意时段的报表。打印包括定时打印和召唤打印，召唤打印包括实时打印和历史打印，事故、故障时自动打印。
打印的表格有：
1) 操作记录统计表
2) 事故和故障统计表
3) 继电保护定值表
4) 越限报警报表
5) 事件顺序记录报表(事故发生或正常操作导致开关量发生变化时，应区分记录，按动作顺序并带年、月、日、时、分、秒、毫秒的标志记录)
6) 电量分时计度报表
7) 日、月、年生产报表
8) 设备运行状态统计报表(如保护动作次数、断路器动作次数、闸门的开启次数及运行小时数等)
9) 历史报表
（6）通信功能
计算机监控系统应对通信通道、通信状态进行监视，并在操作员工作站上显示通信故障报警信息、通信状态等信息，对冗余通信通道应能自动或手动切换。其通信内容如下：
1) 通过局域网实现计算机监控系统内各节点间通信。
2) 预留通过买方提供的冗余光纤通信通道（使用独立光芯）及集控中心计算机监控系统的联网和通信。
（7）信号报警系统
所有事故信号、预报信号、报警等能在计算机监控系统中自动打印、显示、记录，发出声光报警信号。
（8）系统自诊断和自恢复
系统具备自诊断能力，在线运行时应对系统内的硬件及软件进行自诊断，并指出故障部位的模件。自诊断内容包括以下几类∶
1) 计算机内存自检；
2) 硬件及其接口自检，包括外围设备、通信接口、各种功能模件等。当诊断出故障时，应自动发出信号；对于冗余设备，应能自动切换到备用设备；
3) 自恢复功能(包括软件及硬件的WATCH-DOG功能)；
4) 掉电保护，服务器及现地控制单元在异常掉电后重新启动，应不影响系统立即投入正常运行；
5) 远程诊断和维护：投标人提供的计算机监控系统应具有远程诊断和维护功能，可在异地通过网络对中心计算机和现地控制单元进行在线诊断和远程维护、组态；
6) 系统恢复或重装后，应可以通过备份数据（刻录光盘介质或可移动硬盘）直接恢复系统。

三、报价须知

本次比价要求投标人在中华人民共和国境内注册，具有独立法人资格，信誉良好，具有自动化系统施工经验的施工单位，不接受个人报价。
本次工程采购监控产品为市场主流商品，仿冒产品较多，识别难度大。为保证业主利益不受损，报价公允，对海康威视、亚控科技（组态王）、OBO、长飞光缆所提供之商品，要求报价单位须提供这4家公司对本工程所供设备的原厂质保函，否则不接受其报价。

四、 主要产品参数

海康威视 摄像机（DS-2CD2T45YC-XS）
400万1/3”CMOS ICR红外阵列筒型网络摄像机；支持H.265及H.264编码；最小照度：0.07Lux @(F1.2,AGC ON) ,0 Lux with IR；0.1 Lux @(F1.4,AGC ON), 0 Lux with IR；镜头：4mm, 水平视场角:78°(6mm,8mm,12mm可选)；帧率：50Hz: 25fps(2560×1440, 2048 × 1536, 1920 × 1080, 1280 × 720)；宽动态范围：120dB；具有1对音频输入（Line in）/输出接口(插线式接口)、2对报警输入/输出;感兴趣区域：ROI支持三码流分别设置1个固定区域；智能报警：越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测，物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测，音频异常侦测；电源供应：DC12V±25%；功耗：7.5W MAX；红外照射距离最远可达：50米；支持智能后检索，配合NVR支持事件的二次检索分析；存储功能：支持Micro SD/SDHC /SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持) ；快门：1/3秒至1/100,000秒；工作温度和湿度：-30℃~60℃,湿度小于95%(无凝结)；IP67防护等级

海康威视 交换机（DS-3E2512P）
全千兆网管二层POE交换机，桌面式，8个千兆POE电口，2个千兆光口，2个千兆电口，支持通过console口管理。交换容量256Gbps，包转发率18Mpps，1U高度，尺寸（宽×深×高mm）340×260×44，重量<2.5KG，工作温度：0℃～50℃，支持220v交流，POE输出功率≤124W，支持802.3af/at；支持VLAN,流量控制，ACL，QOS，支持SNMP V1/V2c/V3网管，支持静态路由、RIP、RIPng、STP，支持Openflow协议标准，支持线缆检测

海康威视 交换机（DS-3E2552-H）
48口千兆全网管二层交换机，机架式，48个千兆电口，4个千兆光口,支持通过console口管理。交换容量256Gbps,包转发率78Mpps,1U高度，19英寸宽，工作温度：0℃～40℃，支持220v交流，满负荷功耗20瓦；支持VLAN,流量控制，ACL，QOS，支持SNMP V1/V2c/V3网管。

海康威视 解码器（DS-6908UD）
"高清视音频解码器，采用Linux操作系统，运行稳定可靠
输出接口：支持8路HDMI和4路BNC输出，HDMI（可以转DVI-D）（奇数口）输出分辨率最高支持4K（3840*2160@30HZ）
编码格式：支持H.265、H.264、MPEG4、MJPEG等主流的编码格式；
封装格式：支持PS、RTP、TS、ES等主流的封装格式；
音频解码：支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音频格式的解码；
解码能力：支持8路1200W，或16路800W，或24路500W，或40路300W，或64路1080P及以下分辨率同时实时解码；
画面分割：支持1/4/6/8/9/12/16/25/36画面分割
网络接口：2个RJ45 10M/100M/1000Mbps自适应管理网口
2个RJ45 10M/100M/1000Mbps自适应以太网接口
16个RJ45 10M/100M自适应以太网接口
音频接口：支持8路音频输出，1路对讲输入，1路对讲输出
串行接口：一个标准232接口（RJ45）、一个标准485接口
报警接口：8路报警输入，8路报警输出"

海康威视 硬盘录像机（DS-8632N-K8）
2U标准机架式IP存储，嵌入式处理器，嵌入式软硬件设计；支持32路高清，320M带宽网络视频接入，160M网络带宽输出；支持关键视频添加标签和加锁保护、断网续传、SMART 2.0等功能；2个千兆以太网口，充分满足网络预览、回放以及备份应用。

长飞光缆
缆芯
（１）缆芯为松套管层绞式。
（２）中心加强构件可以为金属的或非金属的。金属加强芯采用不锈钢丝，也可采用其它不易腐蚀的、不析氢的、涂有保护层的钢丝等。非金属加强芯采用玻璃纤维增强塑料，拉力≥１５００Ｎ。
护层结构
我方根据下列基本要求提出详细结构图并注明各部分尺寸。
（１）管道光缆：
双面涂塑铝带（或钢带）＋聚乙烯外护层
（２）聚乙烯护层的厚度
外护层：
标称值：≥２．０ｍｍ
平均值：≥１．９ｍｍ
最小值：≥１．８ｍｍ
内护层：
标称值：≥１．０ｍｍ
　　聚乙烯护层表面光滑平整，任何横断面上无目力可见的气泡、砂眼和裂纹。厚度测试方法符合ＩＥＣ．５４０和ＩＥＣ．１８９。
（３）钢带或铝带搭接的宽度大于５ｍｍ。
（４）涂塑铝带或双面涂塑钢带及聚乙烯护层之间的粘接强度不小于１．４Ｎ／ｍｍ；搭接处钢带及钢带之间及铝带及铝带之间的粘接撕裂强度不小于１．４Ｎ／ｍｍ。
（５）铝带厚度≥０．１５ｍｍ
　　 钢带厚度≥０．１５ｍｍ
　　涂塑层厚度≥０．０５ｍｍ（每边）。
（６）光缆结构是全截面阻水结构，光缆的所有间隙填充阻水材料。

OBO浪涌保护器
