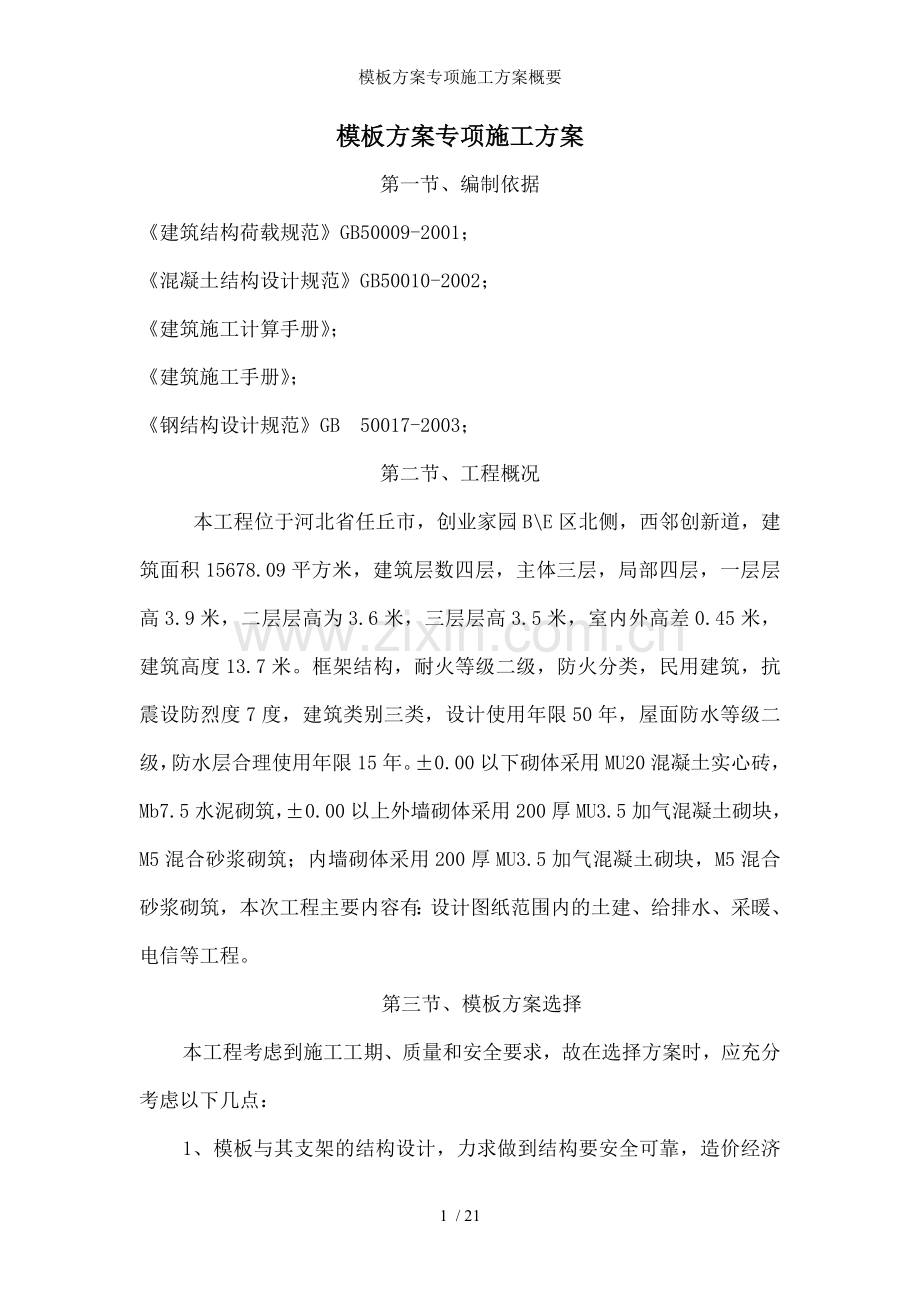

模板方案专项施工方案概要 模板方案专项施工方案 第一节、编制依据 《建筑结构荷载规范》GB50009-2001; 《混凝土结构设计规范》GB50010-2002; 《建筑施工计算手册》; 《建筑施工手册》; 《钢结构设计规范》GB 50017-2003; 第二节、工程概况 本工程位于河北省任丘市,创业家园B\E区北侧,西邻创新道,建筑面积15678.09平方米,建筑层数四层,主体三层,局部四层,一层层高3.9米,二层层高为3.6米,三层层高3.5米,室内外高差0.45米,建筑高度13.7米。框架结构,耐火等级二级,防火分类,民用建筑,抗震设防烈度7度,建筑类别三类,设计使用年限50年,屋面防水等级二级,防水层合理使用年限15年。±0.00以下砌体采用MU20混凝土实心砖,Mb7.5水泥砌筑,±0.00以上外墙砌体采用200厚MU3.5加气混凝土砌块,M5混合砂浆砌筑;内墙砌体采用200厚MU3.5加气混凝土砌块,M5混合砂浆砌筑,本次工程主要内容有:设计图纸范围内的土建、给排水、采暖、电信等工程。 第三节、模板方案选择 本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点: 1、模板与其支架的结构设计,力求做到结构要安全可靠,造价经济合理。 2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。 3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。 4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆1方便,便于检查验收; 5、综合以上几点,模板与模板支架的搭设,还必须符合JCJ59-99检查标准要求,要符合省文明标化工地的有关标准。 6、结合以上模板与模板支架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下1种模板与其支架方案: 第四节、材料选择 按清水混凝土的要求进行模板设计,在模板满足强度、刚度和稳定性要求的前提下,尽可能提高表面光洁度,阴阳角模板统一整齐。 采用18mm厚竹胶合板,木方作楞,配套穿墙螺栓M14使用。竖向内楞采用60×80 木方,水平外楞采用80×100 木方。加固通过在双钢管处打孔拉结穿墙螺栓,。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓,内墙采用普通可回收螺栓。 第五节、模板安装 1、一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前,要清除杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。 2、±0.000以下模板安装要求 (1)底板模板安装顺序与技术要点 垫层施工完毕后进行底板模板安装,底板侧模全部采用砖模,沿底板边线外延50mm砌筑240mm厚砖墙,高度二底板厚+450mm,在底板厚度范围内砌筑永久性保护墙,砂浆采用1:3水泥砂浆,上面450nnn部分砌筑临时性保护墙,用混合砂浆砌筑,砖墙内侧抹20mm厚1:3水泥砂浆。 3、模板组拼 模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下: 1、两块模板之间拼缝 ≤1 2、相邻模板之间高低差 ≤1 3、模板平整度 ≤2 4、模板平面尺寸偏差 ±3 5、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线,以便于墙模板的安装和校正。当墙混凝土浇筑完毕,模板拆除以后,开始引测楼层500mm 标高控制线,并根据该500mm 线将板底的控制线直接引测到墙上。 首先根据楼面轴线测量孔引测建筑物的主轴线的控制线,并以该控制线为起点,引出每道墙轴线,根据轴线与施工图用墨线弹出模板的内线、边线以与外侧控制线,施工前三线必须到位,以便于模板的安装和校正。 4、模板的支设 模板支设前用空压机将楼面清理干净。不得有积水、杂物,并将施工缝表面浮浆剔除,用水冲净。所有内侧模板必须刷油性脱模剂。 5、框架柱模板安装: 柱模板安装工艺流程:弹墙线位置→限位钢筋安装→安装柱模板→安装对拉杆或柱箍→质量检查。 (1)柱模板 柱模板支设前先将模板根据柱截面尺寸,组合成两块L形,对事先预组合成型的两片L形模板,经检查其对角线、板边平直度、外形尺寸等有关质量项目后,进行模板试吊。经试吊无变形者,方可吊装就位。在第一片模板安装就位并做临时支撑后,随即进行第二片模板就位,并用U 型卡与第一片模板连接成柱截面形状,并做第二片模板的临时支撑。然后检查并纠正模板轴线位移和垂直度、对角线偏差等,调整合格后,再由下至上按设计要求安装柱箍。该工程柱子截面为500×500,柱身较高,考虑到浇筑砼时砼对柱身下部的冲击,容易产生胀模,对下部柱身柱箍间距不能大于300,第一个柱箍距底面高度不应大于100,超过中间以后柱箍间距为500,柱模板全部安装完成后,再次全面检查柱模板的轴线位移、柱截面尺寸、柱顶标高、钢筋保护层、各种插筋与埋件等,检查合格后将柱模板与支架连接并固定好。6、梁模板安装: (1)根据柱弹出的轴线、梁位置和水平线安装柱头模板。 (2)按配板设计在梁下设置支柱,间距一般为600~1200mm,按设计标高调整支柱的标高,然后安装梁底模板,并拉线找平。当梁跨度大于4m时,跨中梁底处应按设计要求起拱;如设计无要求时,起拱高度取梁跨度的1‰~3‰。主次梁交接时,先主梁起拱,后次梁起拱(3)底层支柱应在平整夯实的地面上,并在底部加垫脚手板,并用模楔楔紧,调整标高,分散荷载,以防发生下沉。 (4)根据墨线安装梁侧模板,压脚板,斜撑等,梁托架间距应符合设计要求。当梁高大于700mm时,应采用对拉螺栓在梁侧中部设置通长横楞,用螺栓拧紧。 梁底模板采用单片就位安装,在复核梁底标高、校正轴线位置无误后,搭设梁模板支架、梁模板支架采用48脚手架管,沿梁长方向立杆间距为600,沿梁宽方向间距700,在支架上固定横楞,再在横楞上铺放梁底板。在检查预组合的两侧模板的尺寸、对角线、平整与钢楞的连接、吊点位置后,吊装两侧模板,与底模连接并设斜撑固定,然后按要求起拱。在检查梁模位置和尺寸无误后,进行钢筋绑扎。卡上梁上口,在梁模板的中部加对拉螺栓,以保证梁截面尺寸正确,浇筑时不胀模。 7、楼板模板安装: (1)先在次梁模板的两侧板外侧弹出水平线,水平线的标高应为板底标高减去板模板厚度。采用φ48×3.5做立柱,从边跨一侧开始逐排安装立柱,并同时安装外钢楞。立柱和钢楞的间距一般为600~1200mm,内钢楞间距为400~600mm。调整后即可铺设模板。 (2)在模板铺设完标高校正后,立柱之间应加设水平拉杆,其道数根据立柱高度确定,一般离地面200~300mm处设一道,往上纵横方向每隔1.5m左右设一道。 柱、梁、钣附图: 独立柱模板安装示意图 柱模 横档 拉条 立档 斜撑 支撑 柱模 钢管横档 铁丝拉条 砖墙 构造柱模板安装示意图 模板 支档 支撑 斜撑 剪刀撑 框架梁、板模板支撑安装示意图 钢管支撑 斜撑 组合钢模 外侧模板 U形卡 角钢 异形模板 楼梯模板支设示意图 第六节、模板拆除 1、模板拆除根据现场同条件的试块指导强度,符合设计要求的百分率后,由技术人员发放拆模通知书后,方可拆模。 2、模板与其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时,混凝土强度要达到1.2MPa(依据拆模试块强度而定),保证其表面与棱角不因拆除模板而受损后方可拆除。混凝土的底模,其混凝土强度必须符合下表规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反,先支的模板后拆,后支的先拆。 楼板模板拆除时,先调节顶部支撑头,使其向下移动,达到模板与楼板分离的要求,保留养护支撑与其上的养护木方或养护模板,其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。 4、模板拆除吊至存放地点时,模板保持平放,然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方与时进行修理,以保证使用质量。 5、模板拆除后,与时进行板面清理,涂刷隔离剂,防止粘结灰浆。 第七节、模板技术措施 1、 进场模板质量标准 模板要求: (1)技术性能必须符合相关质量标准(通过收存、检查进场木胶合板出厂合格证和检测报告来检验)。 (2)外观质量检查标准(通过观察检验) 任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2 (3)规格尺寸标准 厚度检测方法:用钢卷尺在距板边20mm 处,长短边分别测3 点、1 点,取8 点平均值;各测点与平均值差为偏差。长、宽检测方法:用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点,取平均值。对角线差检测方法:用钢卷尺测量两对角线之差。翘曲度检测方法:用钢直尺量对角线长度,并用楔形塞尺(或钢卷尺)量钢直尺与板面间最大弦高,后者与前者的比值为翘曲度。 2、 模板安装质量要求 必须符合《混凝土结构工程施工与验收规范》(GB 50204-2002)与相关规范要求。即"模板与其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以与施工荷载"。 (1)主控项目 1)安装现浇结构的上层模板与其支架时,下层楼板应具有承受上层荷载的承载能力,或加设支架;上下层支架的立柱应对准,并铺设垫板。 检查数量:全数检查。 检验方法:对照模板设计文件和施工技术方案观察。 2)在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。 检查数量:全数检查。 检验方法:观察。 (2) 一般项目 1)模板安装应满足下列要求: 模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水;模板与混凝土的接触面应清理干净并涂刷隔离剂;浇筑混凝土前,模板内的杂物应清理干净; 检查数量:全数检查。 检验方法:观察。 2)对跨度不小于4m 的现浇钢筋混凝土梁、板,其模板应按要求起拱。 检查数量:按规范要求的检验批(在同一检验批内,对梁,应抽查构件数量的10%,且不应少于3 件;对板,应按有代表性的自然间抽查10%,且不得小于3 间。)检验方法:水准仪或拉线、钢尺检查。 3)固定在模板上的预埋件、预留孔洞均不得遗漏,且应安装牢固其偏差应符合附表1的规定; 检查数量:按规范要求的检验批(对梁、柱,应抽查构件数量的10%,且不应少于3 件;对墙和板,应按有代表性的自然间抽查10%,且不得小于3间)。 检验方法:钢尺检查。 (3)现浇结构模板安装的偏差应符合表1 的规定。 检查数量:按规范要求的检验批(对梁、柱,应抽查构件数量的10%,且不应少于3 件;对墙和板,应按有代表性的自然间抽查10%,且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1:(检验方法:检查同条件养护试块强度试验值。检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。) (4)模板垂直度控制 1)对模板垂直度严格控制,在模板安装就位前,必须对每一块模板线进行复测,无误后,方可模板安装。 2)模板拼装配合,工长与质检员逐一检查模板垂直度,确保垂直度不超过3mm,平整度不超过2mm; 3)模板就位前,检查顶模棍位置、间距是否满足要求。 (5)顶板模板标高控制 每层顶板抄测标高控制点,测量抄出混凝土墙上的500线,根据层高2800mm与板厚,沿墙周边弹出顶板模板的底标高线。 (6)模板的变形控制 1)墙模支设前,竖向梯子筋上,焊接顶模棍(墙厚每边减少1mm)。 2)浇筑混凝土时,做分层尺竿,并配好照明,分层浇筑,层高控制在500以内,严防振捣不实或过振,使模板变形。 3)门窗洞口处对称下混凝土; 4)模板支立后,拉水平、竖向通线,保证混凝土浇筑时易观察模板变形,跑位; 5)浇筑前认真检查螺栓、顶撑与斜撑是否松动; 6)模板支立完毕后,禁止模板与脚手架拉结。 7)模板的拼缝、接头     模板拼缝、接头不密实时,用塑料密封条堵塞;钢模板如发生变形时,与时修整。 8)清扫口的留置     楼梯模板清扫口留在平台梁下口,清扫口50×100 洞,以便用空压机清扫模内的杂物,清理干净后,用木胶合板背订木方固定。 9)跨度小于4m 不考虑,4~6m 的板起拱10mm;跨度大于6m 的板起拱15mm。 10)与安装配合 合模前与钢筋、水、电安装等工种协调配合,合模通知书发放后方可合模。 11)为提高模板周转、安装效率,事先按工程轴线位置、尺寸将模板编号,以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。 3、其他注意事项 在模板工程施工过程上中,严格按照模板工程质量控制程序施工,另外对于一些质量通病制定预防措施,防患于未然,以保证模板工程的施工质量。严格执行交底制度,操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。 (1)胶合板选统一规格,面板平整光洁、防水性能好的。 (2)进场木方先压刨平直统一尺寸,并码放整齐,木方下口要垫平。 (3)模板配板后四边弹线刨平,以保证墙体、柱子、楼板阳角顺直。 (4)支柱所设的水平撑与剪刀撑,按构造与整体稳定性布置。 4、脱模剂与模板堆放、维修 (1)木胶合板选择水性脱模剂,在安装前将脱膜剂刷上,防止过早刷上后被雨水冲洗掉。钢模板用油性脱模剂,机油:柴油=2:8。 (2)模板贮存时,其上要有遮蔽,其下垫有垫木。垫木间距要适当,避免模板变形或损伤。 (3)装卸模板时轻装轻卸,严禁抛掷,并防止碰撞,损坏模板。周转模板分类清理、堆放。 (4)拆下的模板,如发现翘曲,变形,与时进行修理。破损的板面与时进行修补。 第八节、安全、环保文明施工措施 (1)拆模时操作人员必须挂好、系好安全带。 (2)支模前必须搭好相关脚手架(见本工程脚手架方案与相关方案、相关安全操作规程等)。 (3)在拆墙模前不准将脚手架拆除,用塔吊拆时与起重工配合;拆除顶板模板前划定安全区域和安全通道,将非安全通道用钢管、安全网封闭,挂"禁止通行"安全标志,操作人员不得在此区域,必须在铺好跳板的操作架上操作。 (4)浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模,随时检查支撑是否变形、松动,并组织与时恢复。经常检查支设模板吊钩、斜支撑与平台连接处螺栓是否松动,发现问题与时组织处理。 (5)木工机械必须严格使用倒顺开关和专用开关箱,一次线不得超过3m,外壳接保护零线,且绝缘良好。电锯和电刨必须接用漏电保护器,锯片不得有裂纹(使用前检查,使用中随时检查);且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用;使用木工机械严禁戴手套;长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯;两人操作时相互配合,不得硬拉硬拽;机械停用时断电加锁。 (6)环保与文明施工 夜间22:00~6:00 之间现场停止模板加工和其他模板作业。现场模板加工垃圾与时清理,并存放进指定垃圾站。做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。 九、模板计算 本工程砼标号C30、C25,这里以C25取算,砼自重RC=24KN/M3,砼浇捣用插入式振捣器,砼浇筑速度1.5M/H,砼温度取250C。 梁模板计算: 本工程梁截面不等,这里以最大梁b×h×l=500*1000验算。底模用50㎜厚木板。 1) 荷载:底模自重:1.2×0.5×0.05×1=0.3KN/m 砼自重: 1.2×24×0.5×1=14.4 KN/m 钢筋自重: 1.2×1.5×0.5×1=0.9 KN/m 振捣自重: 1.2×2×0.5=1.2 KN/m 所以:Σq1=16.8KN/m×0.9=15.12 KN/m 2) 抗弯承载力验算:底模下的支撑间距取1m Mmax=-0.121ql2=-0.12×15.12×12=-1.814 KN/m Mmax/Wn=1000×103/500×502/6=15.2N/mm2<1.3×13 N/mm2(可行) 3)抗剪强度验算: Vmax=0.620q1=0.62×5.08×1=3.15KN Tmax=3Vmax/2bh=3×3.15×103/2×250×50=0.378N/㎜2<1.3×1.4N/㎜2(满足要求) 4、)挠度验算:不含振捣荷载 ∑q1=(0.3+2.88+0.18)×0.9=3.02KN/M WA=0.967×q1113/100EL=0.967×2.83×1000×10003/100×9×103×1/12×500×503=1.12<L/250=800/250(满足要求) Amax=0.62ql 3)、侧板计算:设T=250 B1=1.0 B2=1.15 V=2M/H 侧压力计算: F=0.22γT0B1B2V1/2=0.22×24×200/(25+15)×1.15×21/2=42KN/㎡ F1=Γh=24×0.55=13.2KN/㎡ 故取F=1.2×13.2=15.8KN/㎡加上振捣砼产生的侧压力为4KN/㎡×1.2=20.6KN/㎡。选用侧模为18厚,因为立档间距为0.45M,所以侧模为跨度0.45M的多跨连续板,化为线荷载q=0.45×0.9×20.6=8.36 抗弯承载力验算: Mmax=0.121×8.36×0.452=0.2KN/M Mmax/Wn=260×103/450/6×182=10.7N/㎜2<1.3×13N/㎜2(可行) 抗剪强度验算: Vmax=0.620×8.36×0.45=2.33KN Tmax=3×2.33×103/2×450×18=0.43N/㎜2<1.3×1.4N/㎜2(满足要求) 桡度验算: ∑q1=0.45×(18+12)×0.9=8.9kN/m WA=0.967×8.9×450×4503/100×9×103×750×183×1/12=1.08<450/400(可行) 柱模计算;柱模采用多层板,层高选择3.5M 1、侧压力计算 F=0.22×24×200/(25+15)×1.15×21/2=43KN/M2 F1=24×3.5=84KN/M2即采用(43+4)×1.2=56.4KN/M2 选侧模18厚,因为立档间距为0.3M,柱箍间距为0.5M,化为线化为线荷载q=0.5×0.9×56.4=25.4KN/M2 2、抗弯承载力验算: Mmax=-0.121×25.4×0.32=-0.28KN/M Mmax/Wn=280×103/550/6×182=9.42N/㎜2<1.3×13N/㎜2(可行) 抗剪强度验算: Vmax=0.620×25.4×0.3=4.72KN Tmax=3×4.72×103/2×5500×18=0.41N/㎜2<1.3×1.4N/㎜2(满足要求) 挠度验算: ∑q1=0. 5×(43+4)×0.9=23.5kN/m WA=0.967×23.5×300×3003/100×9×103×550×183×1/12=0.46<300/400(可行) 2、预撑计算: 顶撑采用Φ48钢管,间距0.6-0.9M,在3.4的高度的中间纵横向各设一道水平支撑。 顶撑计算长度LO=3.4/2=1.7M 圆轴半经 I=1.218×I/B=1.218×105/4.893×103=15.8M 截面积 An=4.893×102㎜2 长细比 λ=LO/I=1800/15.78=114.1 3、强度验算 钢管顶撑强度所受最大竖向压力为N1=3.5KN/M,另加施工荷载4KN/M2,竖向力为4+3.5=7.5KN fc=N/QA=7.5×103/0.5132×4.893×103=29.88N/㎜2<(FC)=215N/㎜2 满足要求 4、稳定性验算 因为λ=LO/I=114.1<150满足刚度要求 由λ=114.1查表得Q=0.5132 L=N/QA=7.5×103/0.5132×4.893×102=29.88N/MM2<(G)=215N/MM2 满足要求。 由于本工程有2.9米的层高,对承重架的验算如下: 本工程梁截面,按b×h×l=250×650×7500验算。底模用50㎜厚木板。 i. 荷载:底模自重:1.2×0.05×5×0.25=0.08KN/m 砼自重: 1.2×24×0.65×0.25=4.68 KN/m 钢筋自重: 1.2×1.5×0.65×0.25=0.29 KN/m 振捣自重: 1.2×2×0.25=0.6 KN/m 所以:Σq1=5.65 KN/m×0.9=5.08 KN/m ii. 抗弯承载力验算:底模下的支撑间距取1m Mmax=-0.121ql2=-0.12×5.08×12=-0.61 KN/m Mmax/Wn=650×103/250×502/6=6.24N/mm2<1.3×13 N/mm2(可行) 3)抗剪强度验算: Vmax=0.620q1=0.62×5.08×1=3.15KN Tmax=3Vmax/2bh=3×3.15×103/2×250×50=0.378N/㎜2<1.3×1.4N/㎜2(满足要求) 4、)挠度验算:不含振捣荷载 ∑q1=(0.08+2.88+0.18)×0.9=2.83KN/M WA=0.967×q1113/100EL=0.967×2.83×1000×10003/100×9×103×1/12×250×503=0.78<L/250=800/250(满足要求) Amax=0.62ql 3)、侧板计算:设T=250 B1=1.0 B2=1.15 V=2M/H 侧压力计算: F=0.22γT0B1B2V1/2=0.22×24×200/(25+15)×1.15×21/2=42KN/㎡ F1=Γh=24×0.55=13.2KN/㎡ 故取F=1.2×13.2=15.8KN/㎡加上振捣砼产生的侧压力为4KN/㎡×1.2=20.6KN/㎡。选用侧模为18厚,因为立档间距为0.45M,所以侧模为跨度0.45M的多跨连续板,化为线荷载q=0.45×0.9×20.6=8.36 抗弯承载力验算: Mmax=0.121×8.36×0.452=0.2KN/M Mmax/Wn=260×103/450/6×182=10.7N/㎜2<1.3×13N/㎜2(可行) 抗剪强度验算: Vmax=0.620×8.36×0.45=2.33KN Tmax=3×2.33×103/2×450×18=0.43N/㎜2<1.3×1.4N/㎜2(满足要求) 挠度验算: ∑q1=0.45×(18+12)×0.9=8.9kN/m WA=0.967×8.9×450×4503/100×9×103×750×183×1/12=1.08<450/400(可行) 柱模计算;柱模采用多层板,层高选择2.9M 3) 侧压力计算 F=0.22×24×200/(25+15)×1.15×21/2=43KN/M2 F1=24×2.9=93.6KN/M2即采用(43+4)×1.2=56.4KN/M2 选侧模18厚,因为立档间距为0.3M,柱箍间距为0.5M,化为线化为线荷载q=0.5×0.9×56.4=25.4KN/M2 2、抗弯承载力验算: Mmax=-0.121×25.4×0.32=-0.28KN/M Mmax/Wn=280×103/550/6×182=9.42N/㎜2<1.3×13N/㎜2(可行) 抗剪强度验算: Vmax=0.620×25.4×0.3=4.72KN Tmax=3×4.72×103/2×5500×18=0.41N/㎜2<1.3×1.4N/㎜2(满足要求) 挠度验算: ∑q1=0. 5×(43+4)×0.9=23.5kN/m WA=0.967×23.5×300×3003/100×9×103×550×183×1/12=0.46<300/400(可行) 4) 预撑计算: 顶撑采用Φ48钢管,间距0.6-0.9M,在3.4的高度的中间纵横向各设一道水平支撑。 顶撑计算长度LO=3.4/2=1.7M 圆轴半经 I=1.218×I/B=1.218×105/4.893×103=15.8M 截面积 An=4.893×102㎜2 长细比 λ=LO/I=1800/15.78=114.1 1、 强度验算 钢管顶撑强度所受最大竖向压力为N1=3.5KN/M,另加施工荷载4KN/M2,竖向力为4+3.5=7.5KN fc=N/QA=7.5×103/0.5132×4.893×103=29.88N/㎜2<(FC)=215N/㎜2 满足要求 2、 稳定性验算 因为λ=LO/I=114.1<150满足刚度要求 由λ=114.1查表得Q=0.5132 L=N/QA=7.5×103/0.5132×4.893×102=29.88N/MM2<(G)=215N/MM2 满足要求。 21 / 21
