不锈钢表面的十种处理方法.doc

不锈钢表面的十种处理方法(2009-10-27 09:38:41)
标签：min 处理方法 十种 蒸馏水 磷酸钠 杂谈
分类：表面处理技术
不锈钢表面的10种处理方法
不锈钢表面的10种处理方法
[方法1]

    脱脂常用溶剂：三氯乙烯、丙酮、丁酮、苯、醋酸乙酯。

    [方法2]

    喷砂或砂布打磨后去脂。

    [方法3]

    在70-85°C下述溶液中浸渍10min：

    硅酸钠 6.4 焦磷酸钠 3.2 氢氧化钠 3.2 去垢粉 1 水 32

    用冷水洗后，在93°C干燥。

    [方法4]

    脱脂后在下述溶液中浸渍10min ，温度80°C ，PH=12.65:

    磷酸钠 8.5 焦磷酸钠 4.2 氢氧化钠 4.2 表面活性剂 1.4 水 380

    取出水洗，再在下述溶液中65°C 下浸渍3min ：

    氧化铬 20 水 380

    经水洗后干燥。

    [方法5]

    在下述溶液中于65-70°C浸渍5-10min：

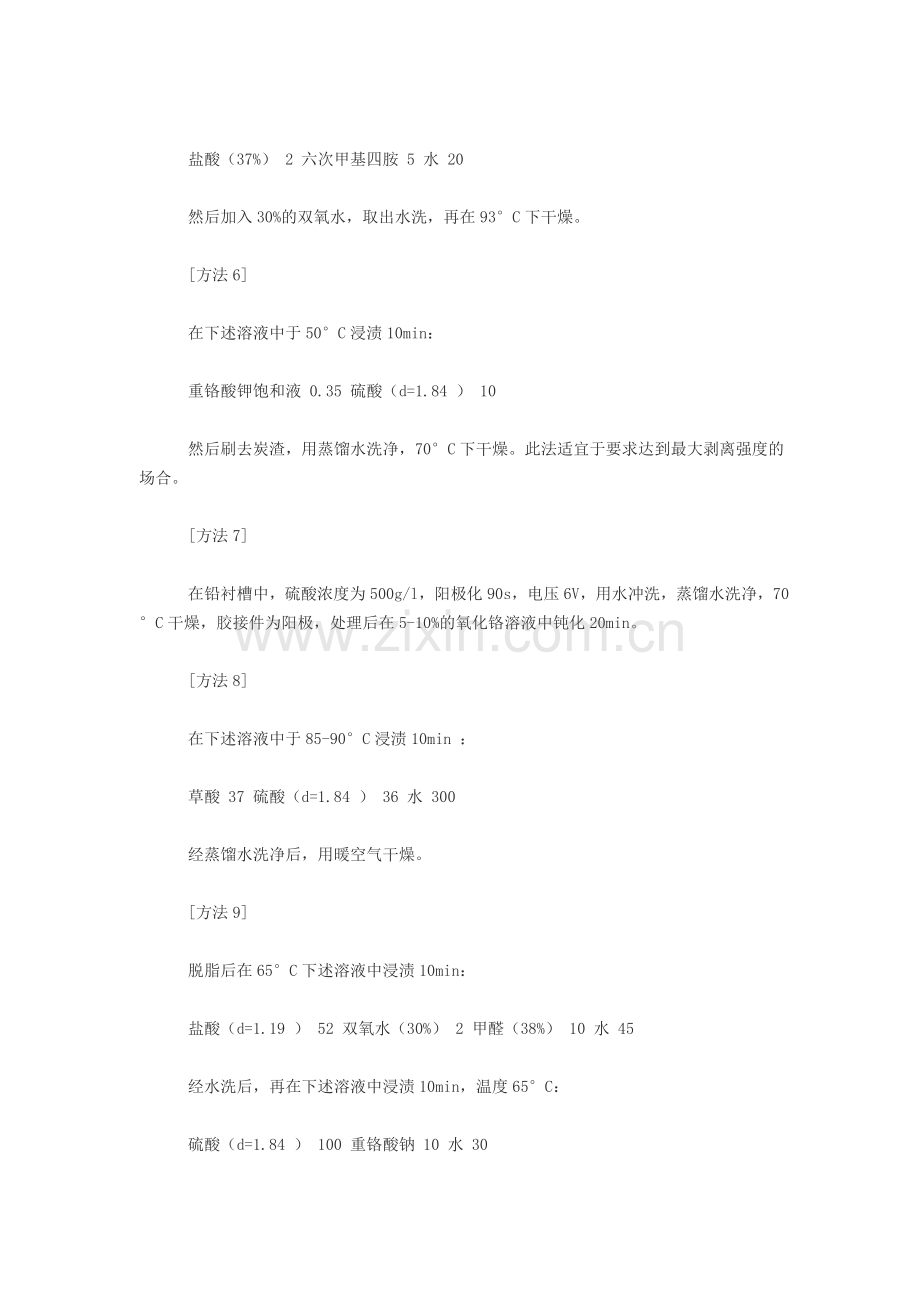

    盐酸（37%） 2 六次甲基四胺 5 水 20

    然后加入30%的双氧水，取出水洗，再在93°C下干燥。

    [方法6]

    在下述溶液中于50°C浸渍10min：

    重铬酸钾饱和液 0.35 硫酸（d=1.84 ） 10

    然后刷去炭渣，用蒸馏水洗净，70°C下干燥。此法适宜于要求达到最大剥离强度的场合。

    [方法7]

    在铅衬槽中，硫酸浓度为500g/l，阳极化90s，电压6V，用水冲洗，蒸馏水洗净，70°C干燥，胶接件为阳极，处理后在5-10%的氧化铬溶液中钝化20min。

    [方法8]

    在下述溶液中于85-90°C浸渍10min ：

    草酸 37 硫酸（d=1.84 ） 36 水 300

    经蒸馏水洗净后，用暖空气干燥。

    [方法9]

    脱脂后在65°C下述溶液中浸渍10min：

    盐酸（d=1.19 ） 52 双氧水（30%） 2 甲醛（38%） 10 水 45

    经水洗后，再在下述溶液中浸渍10min，温度65°C：

    硫酸（d=1.84 ） 100 重铬酸钠 10 水 30

    用蒸馏水洗净后，在70°C干燥。

    [方法10]

    经水溶性工业皂碱洗，40°C热水洗涤5min，120°C烘干后，再在下述溶液中于100°C浸渍2min：

    盐酸 200 磷酸 30 氢氟酸 10

    再用40°C热水洗涤5min，40°C下干燥30min。
