消防水炮技术协议
XXXXXX项目

消防水炮

技
术
投
标
书

投标方:XXXXXXXXX有限公司

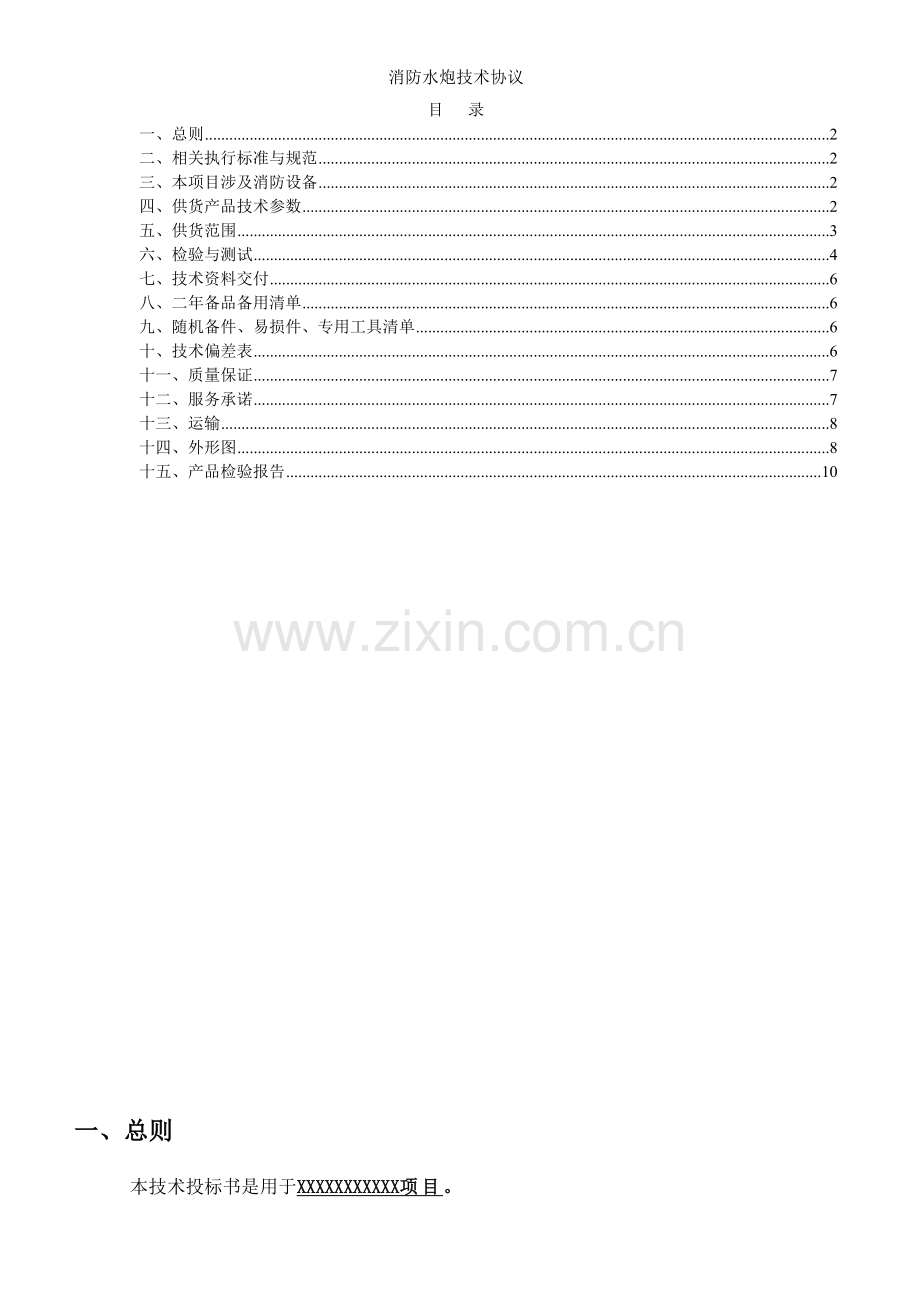

目 录
一、总则 2
二、相关执行标准与规范 2
三、本项目涉及消防设备 2
四、供货产品技术参数 2
五、供货范围 3
六、检验与测试 4
七、技术资料交付 6
八、二年备品备用清单 6
九、随机备件、易损件、专用工具清单 6
十、技术偏差表 6
十一、质量保证 7
十二、服务承诺 7
十三、运输 8
十四、外形图 8
十五、产品检验报告 10

一、总则
本技术投标书是用于XXXXXXXXXXX项目。
它详述了该项目中XXXXXXXX消防水炮设计、制造、检验、包装运输等进行相应说明，制造厂XXXXXXXXXX有限公司根据买方提供文件要求技术参数，按照相应标准规范进行设计、制造、检验和验收，并长年提供良好技术服务和技术支持。卖方承诺所提供机组满足招标文件要求。
所供消防器材，必须经过国家消防检验，能提供有效期内型式检验报告，并可在国家公安部消防产品质量合格评定中心网站查询到。
所供消防器材，具有独立知识产权和规范质量保证体系，且在石化系统广泛应用。
二、相关执行标准与规范
（3）《消防炮通用技术条件》GB19156-2003
（9）《标牌》GB/T13306-91
（10）《石油化工企业设计防火规范》GB50160-2008
（11）《板式平焊钢制管法兰》HG20592-2009
（12）《管道元件公称通径》GB/T1047-1995
（13）《输送流体用无缝钢管》GB/T8163-1999
（14）《埋弧焊焊缝坡口基本形式与尺寸》GB/T986-88
（15）《通用阀门 不锈钢铸件技术条件》GB/T12230-2005

三、本项目涉及消防设备
序号
名称
规格型号
数量
单位
使用部位
使用单位
生产厂家
1
XXXXXXX消防水炮
PSXXXW
XX
台/套

XXXXXX
四、供货产品技术参数
4．1．PS100W消防水炮参数
序号
项目
参数
1
型号
PSXXXW
2
工作介质
消防水
3
射流形式
手动直流/喷雾可调
4
额定流量
XXXL/s
5
额定工作压力
XXMPa
6
工作压力范围
XXMPa～XXMPa
7
水柱水平射程
（仰角30°）≥XXm
8
水雾水平射程
（仰角30°）≥XXXm
9
喷射反力
1.
10
俯仰回转角度
-60°～+70°
11
水平回转角度
360°全方位
12
喷雾角
≥100°
13
消防炮入口法兰
DNXXXX，PN1.6MPa
14
法兰执行标准
GB9119-2000
15
炮体材质
XXXX
16
炮头
XXXXX
17
回转体
XXXX
18
密封圈
丁腈橡胶
19
操作方式
XXX操作
20
设计工作压力
1.6MPa
21
入口连接尺寸
DNXXXX，PN1.6
22
法兰执行标准
GB9119-2000
23
螺栓螺母及平垫圈
MXX×XX——35#/4.8级
24
油漆
XXXX色
五、供货范围
提供消防设备本体和随设备本体带配件并提供配对法兰.密封件及紧固件等
序号
设备名称
设备型号
设备规格
合计数量
3
消防水炮
PS100W
XXXXL/S
XXX套

每
套
配
置
序号
名称
型号/规格
生产厂家
材质
数量
1
消防炮本体
PS-DN100
XXXXX
主体XXXX，回转体：XXXXX
1台
2
直流/喷雾炮头
100L/
XXXXX
XXXX
1支
3
配对法兰
GB9119-2000-PL-RF,
DNXXX，PN1.6MPa

XXXX
1片
4
配对法兰垫片
DNXXX

丁腈橡胶
1片
5
配对螺栓
MXXXX

35#镀锌
8套

六、检验与测试
6.1检验
6.1.1在设备制造期间，买方可派遣自己工程师到设备正在制造和试验工厂进行检验和监造，卖方对买方派遣工程师应提供当地交通、工作餐及其他方便。
6.1.2买卖方在签定合同后按以下条款进行检验与检测
6.1.3在设备设计、材料采办、制造或测试工作开始时，买方授权代表 有权随时进行检验、或对工作组织验收、或对工作任一部分、测试进行验收以保证设计、材料、制造质量、文件和工期符合要求。
6.1.4买方代表将根据适用规范要求、习惯作法进入工厂（包括卖方分厂工厂）对卖方进行检查和测试进行现场验收。买方代表到车间目睹验收、检查和测试过程并不意味着可减少卖方责任。
6.1.5卖方有责任向买方代表提供所需要全部材料、签定证明书和证明材料等，协助买方代表进行验收。
6.1.6在设备、附件等装配之前，买方将对清洗方法和清洗结果进行验收。
6.1.7设备装配好后，在工厂内应进行一次全面性能测试，包括仪表和电气设备。
6.1.8在装运之前，卖方对设备全面检查一次，买方代表可要求对组装好设备及包装进行验收。
6.1.9对每一项检查和测试，卖方都做好相应记录,以备买方检查。
6.2出厂测试方法
6.2.1消防水炮
1.强度与密封性试验：将消防炮进出口用密封工装密封，预留加压口，连接电动试压泵向消防炮体内加压，加压至消防炮最大工作压力1.5倍（1.2×1.5=1.8MPa），保持3min，消防炮焊缝和各连接处应无渗漏和变形等现象
2.装置性能试验：将装置安装在管网上，如下图
消防产品型式检验试验装置简图

2.1使用试验介质：消防水
2.2试验要求：
消防水泵流量XXXL/S，泵出口压力1.2MPa，管道压力损失≤0.15MPa.
2.3试验条件：
消防水泵组供水、流量计测流量、流量控制阀。
2.4试验方法：
启动消防泵，开启流量控制阀，管道加压至消防炮额定工作压力1.0MPa，压力稳定后，读取管道流量计流量数值，记录数值至少三次，取平均值为消防炮流量，操作消防炮至仰角30°，喷射至少1min，查看消防炮喷射落点水量最大地方为消防炮射程（要求试验时为静风或顺风时为准确）。
七、技术资料交付
卖方中标后和交货同时,应向买方提供如下文件资料:
序
号
文件名称
提交时间
交付地点
交付方式
份数
备注
1
设备外形图
中标后1周
投标处
电子邮件
1
对接文件
2
设备安装图
中标后1周
投标处
电子邮件
1
对接文件
3
装箱清单
与货同行
项目现场
与货同行
1
随货文件
4
国家消防产品型式检验报告
与货同行
项目现场
与货同行
1
随货文件
5
设备出厂检验告报
与货同行
项目现场
与货同行
1
随货文件
6
产品使用说明书
与货同行
项目现场
与货同行
1
随货文件
7
产品合格证
与货同行
项目现场
与货同行
1
随货文件
八、二年备品备用清单
序号
名称
单位
数量
厂家
备注
二年运行备品备件
1
消防炮压力表
只/台
1/10

M10X1，
0～2.5MPa
九、随机备件、易损件、专用工具清单
序号
名称
单位
数量
厂家
备注
随机备件、易损件、专用工具清单
1
法兰垫片
片
1
江西荣和
DN 100
2
螺栓
套
8
江西荣和
M16×60
十、技术偏差表
序号
请购单编号.
请购单要求
建议例外和偏差说明
原因
买方意见
1

无偏差

十一、质量保证
卖方为保证设备质量，特作如下承诺：
1、严格按技术协议要求，提供符合设计标准，质量合格产品。
2、严格检查和控制原材料、原器件、配套件进厂质量。
3、保证所供设备加工工艺完善、检测手段完备，产品检验合格后出厂。
4、对设备使用过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足用户需要为准则。
5、在开箱过程中发现缺件及其他原因引起零部件丢失，卖方负责尽快免费补齐所缺零、部件。在设备使用过程中，发现质量问题，卖方负责提供技术支持，向买方提供一切必要服务。
6、卖方产品保修期为12个月。
十二、服务承诺
一、售后服务
本厂对产品售后服务承诺如下：
1. 在发货前对货物质量、规格、性能、数量等进行准确而全面检验合格。
2．按发货清单及到货日期通知用户做好接收货物准备事宜，同时建立用户设备档案，发货清单传真给买方。
3．产品售后一年内保修，交货后负责免费指导安装、调试。
4．接到产品投诉按质量体系论证要求，响应投诉时间为8小时，故障维修时间为48小时内。
二、保修服务
本厂承诺质量保证期为一年，在质保期内如因提供产品自身质量问题发生故障，本厂负责及时免费维修及排除，我公司做到以下几点：
1．由于用户使用不当等原因发生故障，本厂也及时维修，用户支付更换零部件成本费。
2．质保期内设备在运作中出现问题，我方在接到通知后，8小时内给予答复，48小时内售后服务到现场。
3．定期上门进行检查或维护。
4．随时满足买方对质保期内备品备件要求。
5．质保期满后，如发生故障，我方在接到用户通知后，8小时内给予答复，48小时内抵达现场，为用户排除故障。
6、过质保期维修工时优惠，仅收材料成本费。
7、对用户反馈有关产品其它方面信息，及时进行认真处理。
十三、运输
1.手动消防炮采用木箱包装运输，
2.卖方将订单中规定由买方提供货物安装、调试和试运工具、配件和消耗品与货物一同发运。以安全为前提，按合同规定成套范围、时间将货物运至指定地点。
3. 装置上贴有保证储运、装卸安全警示标志及唛头，唛头表明以下几项；
1）收货人
2）生产日期
3）生产厂家名称
4）尺寸（长×高×宽，以毫米计）
5）装置名称
十四、外形图
14.1.PSXXXXW消防水炮
XXXXXXX
十五、产品检验报告
XXXXXXX
