机电工程安装工艺指引-文档资料.ppt

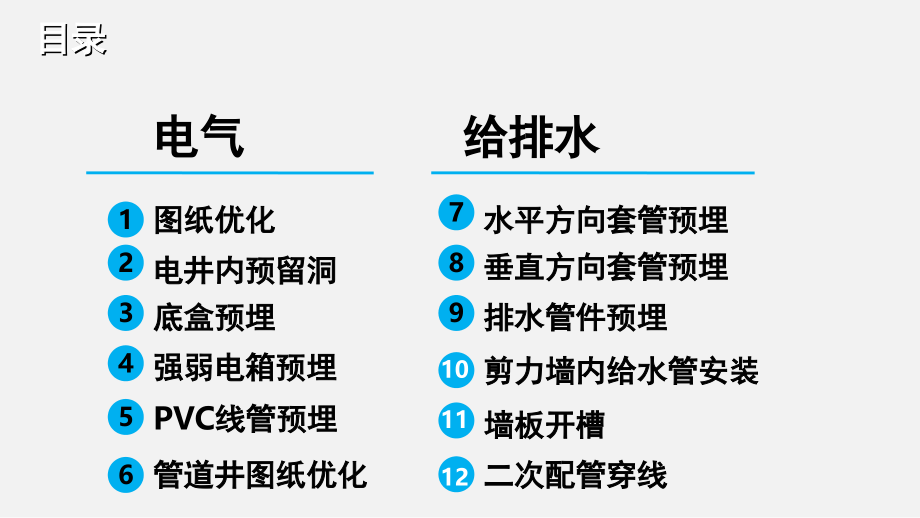

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,机电工程安装工艺指引,东莞沙田滨江项目,2018,年,3,月,6,日,岳龙,10,目录,电气,给排水,图纸优化,电井内预留洞,底盒预埋,强弱电箱预埋,PVC,线管预埋,1,2,3,4,5,管道井图纸优化,水平方向套管预埋,垂直方向套管预埋,排水管件预埋,剪力墙内给水管安装,6,7,8,9,墙板开槽,二次配管穿线,11,12,电气设计与工程实战出发点不同,优化设计原则：精准定位、明确出线、配管方式、指导施工,(,注意避免线管走向、线盒位置与螺杆洞冲突，线管走向与墙板拼缝重合，厨卫线盒位置与墙砖排版跨缝冲突）,管线分色预埋的优势：一目了然、清晰可控,1,、室内图纸优化,问题：公共区域灯具、烟感、感应开关随意布置，拉低建筑、装饰品质,布置原则：根据走道宽度居中布置，梁内等分。,1,、室内图纸优化,-,公共区域,钢制模具、精准定位、层层复制,木制模板、层层定位、重复加工,2,、电井内预留洞,（,1,）铝模体系预埋：,（,2,）钢支撑木模体系预埋：,3,、底盒预埋,-,楼板内,楼板内线盒预埋：,底盒安装固定,3,、底盒预埋,-,墙体,按,图施工，避免出现少埋、错埋、漏,埋。,预埋尺寸必须按图尺寸进行定位，若遇上底盒与铝模螺杆孔冲突，需报现场管理人员到现场适当,调整。,预埋底盒要考虑尺寸是否在瓷砖跨缝上，避免出现底盒跨,缝。,预埋底盒使用穿筋盒，必须使用定位筋或钢筋拉钩，确保预埋底盒紧贴铝模，确保底盒面与混凝土完成面平齐，不,凹陷。,底盒在混凝土墙厚为,100mm,时，可使用线管或无底盒进行绑扎预埋，成型效果底盒会紧贴完成,面。,柱子上底盒、保温板底盒不能紧贴完成面，预埋时需加泡沫保护，后期打凿后及时加装无底,盒。,底盒预埋严禁强弱管线共,盒。,厨房防水盒底盒预埋需预留间隙（耳朵孔对耳朵孔间距为,40mm,）。,底盒预埋注意事项：,3,、底盒预埋,-,注意事项,4,、强弱电箱预埋,-,问题描述,无抗压、抗浮、贴模等技术措施,强弱电箱预埋注意事项,配电箱安装包含：,强电箱（,500*270*100,）弱电箱（,340*230*100,）等电位联结端子箱（,160*75*50,）,强电箱安装要求：,（,1,）、提前用,3*3,角铁切成,4,段,195mm,，确保电箱不会内陷；用自粘丝固定角铁在电箱上，用泡沫板填充保护电箱，防止电箱变形及砂浆进入箱内造成难以清洗；,（,2,）、预埋箱底高度为,H=1800mm,，离墙,200mm,；,（,3,）、预埋时要在电箱上下两端用,8,厘钢筋绑扎牢固，防止电箱安装不正,弱电箱安装要求：,1,、提前用,3*3,角铁切成,4,段,195mm,，确保电箱不会内陷；用自粘丝固定角铁在电箱上，用泡沫板填充保护电箱，防止电箱变形及砂浆进入箱内造成难以清洗；,2,、预埋箱底高度为,H=300mm,，离墙,200mm,；,3,、预埋时要在电箱上下两端用,8,厘钢筋绑扎牢固，防止电箱安装不正。,等电位安装要求：,1,、预埋时必须使用,25*4,镀锌扁铁与卫生间焊接形成闭环，等电位箱体安装必须与扁铁联结，等电位箱必须紧贴混凝土完成面；,2,、等电位预埋高度,H=450mm,，预埋尺寸控制准确，避免与水口相冲突,4,、强弱电箱预埋,-,注意事项,箱体内部加固方式：,内部填充锯末支撑,内部使用木方进行支撑,内部使用顶托,+,木板支撑,4,、强弱电箱预埋,-,解决方案,4,、强弱电箱预埋,-,解决方案,注意事项：,1,、按线管管径选择专用弹簧弯管器。,2,、线管弯曲半径必须大于,6,倍线管外径。,3,、弯曲时发生弯折或折断情况，严禁使用。,5,、,PVC,线管预埋,-,线管弯曲操作,线管无接头时两个固定点间隔不大于,1,米,在线盒四周不大于,0.3,米处，管接头两端不大于,0.2,米处均应加以固定,墙体斜向布管，线管接头处应进行加固,5,、,PVC,线管预埋,-,线管绑扎固定要求,缺点：,1,、操作麻烦,2,、存在堵管风险,3,、线管定位不精准,优点：,1,、操作简便,2,、封堵严密，不存在堵管风险,3,、保证线管定位精准,5,、,PVC,线管预埋,-,线管上翻管口封堵及定位,错误做法,推荐做法,5,、,PVC,线管预埋,-,线管下翻,及时把线管等材料用塔吊吊在板面上，避免有工作面无材料。,回路预埋必须严格按照图纸施工，严禁私自改回路。,PVC,线管接头两端必须使用扎线绑扎牢固。,PVC,线管预埋必须使用强弱分色线管，有效避免强弱回路接错箱。,线管预埋时，线管经过铝模传料口、放线口、布料机口时，必须保证线管边离洞口边距离大于,80mm,，避免后期土建植筋打中线管。,线管在梁位上开孔必须保证线管在预支墙板内，避免线管出墙。,PVC,线管预埋注意事项：,5,、,PVC,线管预埋,-,注意事项,强弱线管分色，避免强弱线管接错管,5,、,PVC,线管预埋,-,注意事项,管道井设计原图,管道优化布置图,6,、管道井图纸优化,7,、水平方向套管预埋,井字形固定方法,U,字型固定方法,吊架固定方法,8,、垂直方向套管预埋,螺杆固定法,螺丝固定法,木模固定法,9,、排水管件预埋,建筑给排水设计规范：,GB50015-2010,3.5.18,给水管道,不得直接敷设,在建筑物结构层内。（条文说明）给水管道不论管材是金属管还是塑料管,(,含复合管,),，均不得直接埋设在建筑结构层内。如一定要埋设时，,必须,在管外设置套管。,10,、剪力墙给水管安装,不推荐使用,挤塑板板固定在钢筋上留槽,钢制模具模板上留槽,铝制模具模板上留槽,10,、剪力墙给水管安装,-,解决方案,给水管结构留槽,10,、剪力墙给水管安装,-,解决方案,墙板开槽要按墙板写的时间节点进行施工。严禁未到节点强行开槽施工，避免后期墙板开裂,墙板底盒定位需使用红外水平仪或弹建筑,1m,线，后画底盒位置以及开槽尺寸,开槽使用切割机先切，后用铁锤打凿处理。严禁未切槽直接用铁锤打凿,底盒预埋开槽需切槽方正,墙板开槽,严禁开横槽、斜槽,墙板开槽注意事项：,11,、墙板开槽,切槽必须切方正,严禁随意用锤子敲打,严禁发生,11,、墙板开槽,预制墙板配管必须使用,PVC20,线管，严禁使用,16,线管、金属软管、黄腊管,墙板内穿线必须套,PVC20,线管，严禁直敷电线,底盒固定必须使用,6,公分底盒，禁止使用,7,公分深底盒（底盒会出墙）,底盒必须使用,86HS60,拼装底盒，保证后期面板安装不会漏出缝隙,底盒固定修补表面必须使用抗裂砂浆修补，避免后期开裂,底盒跨缝移位必须使用浅底盒，不允许使用无底盒直接看到剪力墙或钢筋,二次配管注意事项：,穿线注意事项：,配线按图施工，严禁私自改回路、共用零地线,穿线禁止强弱电线共管、共盒,线管内穿线严禁接驳头,厨房、空调同一回路末端严禁人为降低线径标准,线径颜色：,A,相,-,黄；,B,相,-,绿色；,C,相,-,红色；零线,-,蓝色；地线,-,黄绿双色；灯开关、排气扇控制线,-,白色；灯双控线,-,黑色；,电线预留长度：所有开关、插座、灯具电线预留长度为,150mm,，电箱预留长度为箱体尺寸半周长,12,、二次配管穿线,无底盒不允许使用在背部没有底盒的位置上,吊顶天花内严禁使用,PVC,线管,12,、二次配管穿线,电箱压箱必须压好，入户主线必须拉好引线,可视对讲没有拉引线,12,、二次配管穿线,感谢您的聆听,
