轴承基础知识培训.ppt

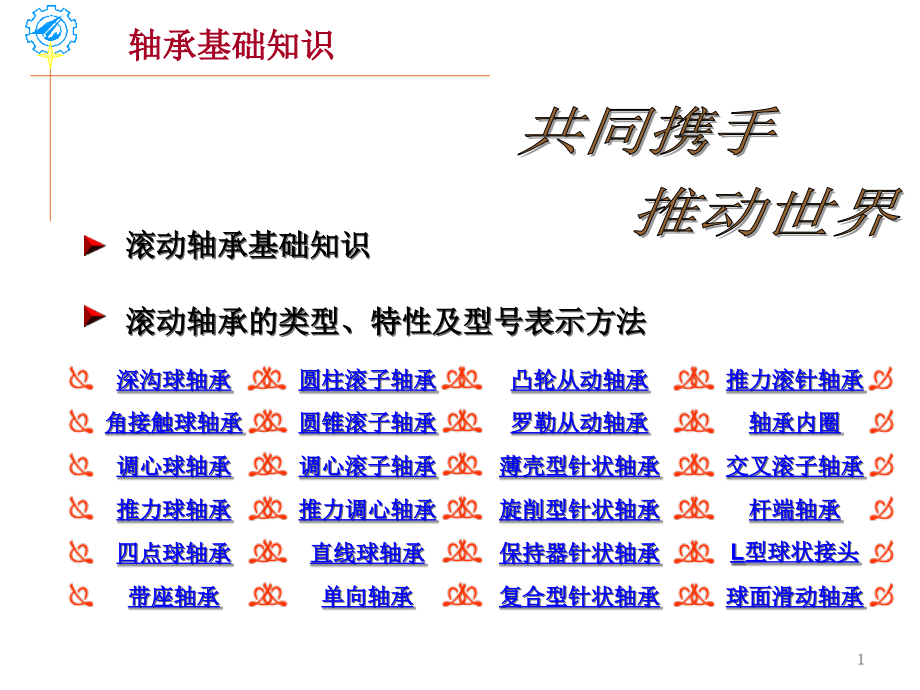

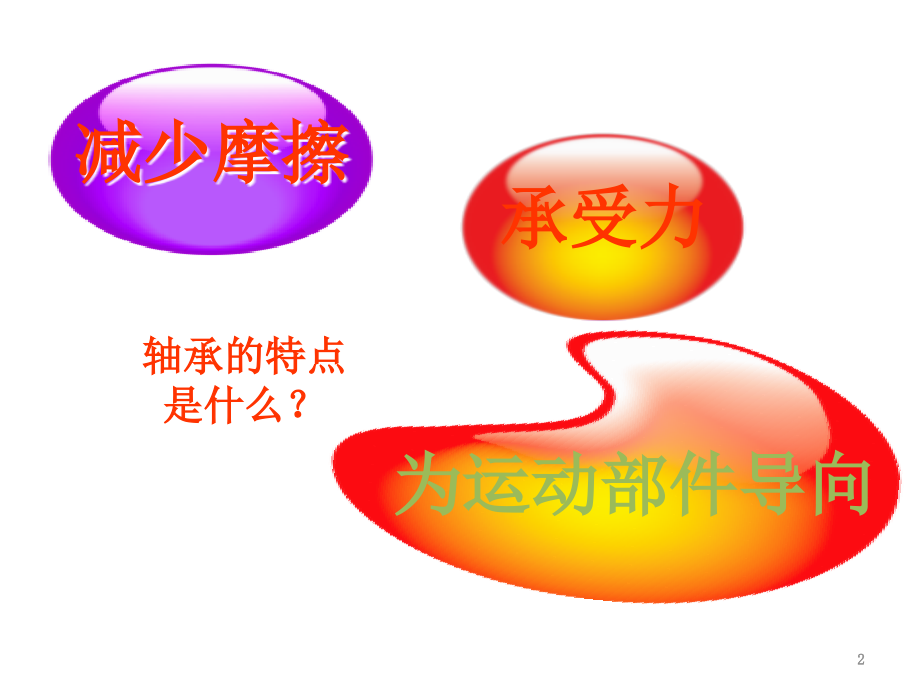

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,轴承,基础知识,滚动轴承的类型、特性及型号表示方法,滚动轴承基础知识,共同携手,推动世界,深沟球轴承,角接触球轴承,调心球轴承,推力球轴承,四点球轴承,带座轴承,圆柱滚子轴承,圆锥滚子轴承,调心滚子轴承,推力调心轴承,直线球轴承,单向轴承,凸轮从动轴承,罗勒从动轴承,薄壳型针状轴承,旋削型针状轴承,保持器针状轴承,复合型针状轴承,推力滚针轴承,轴承内圈,交叉滚子轴承,杆端轴承,L型球状接头,球面滑动轴承,1,轴承的特点是什么？,减少摩擦,承受力,为运动部件导向,2,3,轴承的起源,中国是世界上最早发明滚动轴承的国家之一。中国最古老的具有现代滚动轴承结构雏形的轴承,出现于公元前221207年(秦朝)。,早期的直线运动轴承形式，就是一排在撬板下放置的木杆。这个技术或许可以追溯到修建吉扎金字塔的时候，现代直线运动轴承使用的是同一种工作原理。,现代社会中，轴承应用在生活的各个方面。,轴承基础知识,4,轴承基础知识,常用轴承的形式：,5,轴承的分类：,按轴承工作的摩擦性质不同可分为,：,滚动轴承,：,滚动摩擦（有滚动体）,滑动轴承,：,滑动摩擦（没有滚动体）,滚动轴承按承受载荷的性质可分为：,向心轴承：,主要承受径向载荷（接触角不大于,45,）,推力轴承：,主要承受轴向载荷（接触角大于,45,）,轴承基础知识,轴承在机械中是,用来支承轴和轴上旋转件的重要部件,。,6,滚动轴承的结构：,套圈,(,内、外圈,),：,一般来说，内圈装在轴上，与轴一起旋转；外圈通常装配在轴承座内或机械部件壳体内起支撑作用。,滚动轴承一般由内圈、外圈、滚动体和保持架构成，通常称“轴承四大件”。,为了满足某些特殊用途，有的轴承会增加或减少一些零件。,外圈,内圈,轴承基础知识,7,二,.滚动轴承基础知识,减小摩擦,支承传动零件,滚动轴承的功用：,摩擦小，功率损耗少,效率高，润滑维护方便,标准化程度高，互换性好，成本低,滚动轴承的特点：,内外圈和滚动体：,主要有高碳铬轴承钢、高温轴承钢、不锈 轴承钢、中碳轴承钢、塑料和陶瓷材料等。,保持架：,主要有软钢片、铜、铝合金、弹簧钢、酚醛胶布管、尼龙、工程塑料、胶木管、陶瓷等。,滚动轴承的材料：,8,二,.滚动轴承基础知识,滚动轴承的结构：,保持架：,保持架分冲压型和实体型。作用如下,：,均匀隔开滚动体,引导滚动体正确运转，减小摩擦,防止分离型轴承的滚动体脱落,储存润滑脂,滚动体：,滚动体分为钢球和滚子两大类，滚子按形状又分短圆柱滚子,(,长度,/,直径,2.5,),、长圆柱滚子,(,长度,/,直径,2.5,，,直径,6mm,)、滚针(,长度,/,直径,2.5,，,直径,6mm,)、圆锥滚子和球面滚子。,冲压保持架,实体保持架,9,滚动轴承,滚动体类型：,轴承基础知识,10,滚动轴承的游隙和润滑：,滚动轴承游隙：,轴向游隙：,轴承的内圈与外圈在轴向方向上的最大移动量；,径向游隙：,轴承的内圈与外圈在径向方向上的最大移动量，由游,隙值,(ISO,标准,),从小到大用后缀表示：,C2,、,C0(,普通,),、,C3,、,C4,。,滚动轴承的常用润滑方式：,脂润滑：,最常用的润滑方式，可实现轴承免保养。带防尘盖、密 封圈轴承中，已预先填加好适量润滑脂，安装使用时，无需要再 另外填加；,油润滑：,适用于轴承承受高转速、高载荷、高温度的应用场合，但由于其机构较复杂，故使用不多。,轴承基础知识,11,滚动轴承通用型号表示方法：,前缀,类型代号,尺寸系列代号,内径代号,基本代号,后缀,前、后缀：,表示轴承的结构、尺寸、公差、游隙、密封方式和 技术要求等方面发生改变。,类型代号：,用数字或字母表示轴承的结构类型。,尺寸系列：,用两位数字分别表示轴承的宽度和直径系列，但有 时表示宽度系列的数字可省略。,内径代号：,用两位数字表示轴承的内径尺寸。,如：,6200、23228、N2210、SS6005ZZ等。,轴承基础知识,12,0,双列角接触球轴承,；,1、2,调心球轴承（多为,四,位数字）；,2,调心滚子轴承（多为,五,位数字）；,3,圆锥滚子轴承（多为,五,位数字）,；,4,双列深沟球轴承,；,5,推力球轴承（多为,五,位数字）,；,6,深沟球轴承,；,7,角接触球轴承；,8,推力圆柱滚子轴承,；,N,圆柱滚子轴承（双列或多列用字母,NN,表示）；,U,外球面轴承,；,QJ,四点接触球轴承,。,滚动轴承基本代号表示方法：,一 轴承类型代号：,轴承基础知识,13,滚动轴承基本代号表示方法：,二 内径代号：,由,两位,数字组成，或用,/xxx,表示，代表轴承的内径尺寸。内径代号与内 径尺寸的关系如下：,其中,00,、,01,、,02,、,03,表示的内,00 10,mm,01 12,mm,02 15,mm,03 17,mm,如：,6201,的内径,d,12mm,。,内径代号,04,98,时，内径尺寸内径代号,5,（,mm,）。,如：,6208,的内径,d,40mm,。,若内径尺寸大于,500mm,或不是标准值（,22,mm,、,28,mm,和,32,mm,）时，用“,/xx,”,或“,/xxx,”,表示，其内径尺寸就等于此数值。,如：,322/500,的内径,d,500mm,。,62/28,内径尺寸为,28mm,。,轴承基础知识,14,决定,轴承唯一性的因素：,轴承品牌,轴承类型,轴承外形尺寸,轴承特殊材料或结构,轴承前后缀符号,轴承内径（用字母,d,表示，单位为,mm,）,轴承外径（用字母,D,表示，单位为,mm,）,轴承宽度（高度、厚度，用字母,B,表示，单位为,mm,）,轴承密封结构：防尘盖（铁盖）、密封圈（胶盖）,轴承的游隙（由小到大为,C2,、,C0,、,C3,、,C4,）,轴承法兰盘结构、油孔油槽、保持架类型和材料等,轴承基础知识,15,滚动轴承的知名品牌：,十大进口轴承企业：,瑞典斯凯孚：,SKF,德国,FAG,：,FAG,德国依纳：,INA,德国,LUK,：,LUK,美国铁姆肯：,TIMKEN,美国托林顿：,TORRINGTON,日本精工：,NSK,日本恩特恩：,NTN,日本光洋：,KOYO,日本不二越：,NACHI,中国十大轴承企业：,瓦房店轴承集团有限责任公司：,ZWZ,洛阳轴承集团有限公司：,LYC,哈尔滨轴承集团公司：,HRB,人本集团有限公司：,人本,C&U,大连冶金轴承有限公司：,DYZV,万向钱潮股份有限公司：,钱潮,上海电气轴承有限公司：,SBC,西北轴承集团有限责任公司：,NXZ,宁波摩士集团股份有限公司：,MOS,浙江天马轴承股份有限公司：,TMB,轴承基础知识,16,轴承的类型和型号系列,：,01.,深沟滚珠轴承,02.,角接触滚珠轴承,03.,自动调心滚珠轴承,04.,圆筒滚子轴承,05.,圆锥滚子轴承,06.,自动调心滚子轴承,07.,止推滚珠轴承,08.,止推自动调心滚子轴承,09.,吊车用圆筒滚子轴承,10.,精密滚珠螺杆支持用轴承,11.,汽车专用轴承,12.,其他滚珠轴承,14.,单向滚珠轴承,20.,薄壳型针状滚针轴承,21.,内轮滚针轴承,22.,针状保持器滚针轴承,23.,旋削型针状滚针轴承,24.,滚子滚针轴承,25.,复合型针状滚针轴承,26.,推力滚针轴承,27.,凸轮从动滚针轴承,28.,罗勒从动滚针轴承,29.,交叉滚子滚针轴承,30.,球面滑动滚针轴承,轴承基础知识,17,轴承的类型和型号系列,：,31.,杆端轴承,32.,球状,L,型轴承,33.,其他滚针类轴承,34.,回旋喷嘴,35.,直线轴承,36.,滚针离合器及循环直线轴承,40.,导轨轴承,44.,导轨系列,50.,带座轴承,-,枕型球面向心球轴承,51.,带座轴承,-,菱型球面向心球轴承,52.,带座轴承,-,法兰型球面向心球轴承,53.,带座轴承,-,束紧型球面向心球轴承,54.,带座轴承,-,筒型球心轴承,55.,带座轴承,-,悬挂型球面向心球轴承,56.,带座其他类轴承,58.,不锈钢带座轴承,-,59.,同上,60.,同上,61.,同上,62.,同上,63.,不锈钢带座轴承,-,69.,带座轴承,-,球面向心轴承,-,轴承座,70.,紧定套系列,71.,轴承箱,轴承基础知识,18,轴承类型、特性和型号表示,深沟球轴承：,结构特点：,广泛应用于电动机、电机、汽车、仪表、农机、工业机械等，,用途最为广泛；,结构简单，适用于高速旋转及要求低噪声、低振动的场合,；,内、外圈滚道都呈圆弧状深沟，主要承受径向载荷，同时也可承受较小的轴向载荷；,保持架通常以钢板冲压成型，尺寸较大或使用其他材料时，可选用 车削加工成型的实体保持架。,19,深沟球轴承：,通用系列型号和尺寸表示方法：,型号系列：,系列有,67xx,、,68xx,、,69xx,、,160 xx,、,60 xx,、,62xx,、,63xx,、,64xx,，,按由轻到重排列，重量递增、转速渐慢。第一位数字表 示类型，第二位数表示直径系列，第三四位数表示内径尺寸。,尺寸计算：,6x00,、,6x01,、,6x02,、,6x03,内径分别为,10,、,12,、,15,、,17mm,。,6x04,以上的型号内径尺寸为后两位数字乘以,5,，如,6004,的内径 尺寸为,045=20mm,；,6313,为,135=65mm,。,注：,6x22,以上内径代号无奇数，即,6024,、,6226,、,6332,注：,618、619xx(FAG、SKF)=68、69xx(NACHI、NSK、KOYO等),轴承类型、特性和型号表示,20,深沟球轴承：,微型系列的型号和尺寸表示方法：,型号系列：,系列有,67x、68x、69x、60 x、62x、63x,，按照由轻到重的 顺序排列，重量渐增，转速渐慢。第一位数字表示类型，第二 位数字表示直径系列，第三位数字表示内径尺寸。另外，微型深沟球轴承有,MRxx、MFxx,系列；微型深沟球轴 承结构有密封式和带法兰盘式。,尺寸计算：,型号的,最后一位数字表示,实际的内径尺寸,，通常为,3,、,4,、,5,、,6,、,7,、,8,、,9mm,。,注：,681,X,的内径为,1.5mm,，其中,“,X,”,为后缀。,轴承类型、特性和型号表示,21,深沟球轴承：,型号系列：,622xx、623xx、630 xx、632xx、633xx、638xx,尺寸计算,：,同通用系列。,注：,63210-2RS=W210-2RS(JAF),；,63309-2RS=W309-2RS(JAF),.,加厚系列型号和尺寸表示方法：,型号系列：,SS60 xx,、,SS62xx,、,SS63xx,、,SS69xx,、,SS60 x,、,SS62x,、,SS63x,、,SSR,；部分牌子前缀之用一个S表示,尺寸计算,：,同各对应系列。,不锈钢系列型号和尺寸表示方法：,轴承类型、特性和型号表示,22,深沟球轴承：,型号系列：,RLSxx、RMSxx、Rxx,(前缀77、99表示双面带铁盖、胶盖),尺寸计算,：,英制是国际度量的一种表示方法，英制系列中采用不同的进 制，有8进制和16进制等。,（1）RMSxx、RLSxx中，xx表示英寸内径尺寸，采用8进制。如RLS8，内径为25.4mm；RMS16，内径为50.8mm。计算方法：xx,25.4/8(mm),（2）Rxx中，xx也表示英寸内径尺寸，采用16进制。如R16，内径为25.4mm；R10，内径为15.875mm。计算方法：xx,25.4/16(mm),英制系列型号和尺寸表示方法：,轴承类型、特性和型号表示,23,深沟球轴承：,型号系列：,42xx,、,43xx,，第一位数表示类型，第,二位数字表示 直径系列,，第三、,四位数字表示内径代号,。,尺寸计算,：,同通用系列。如4208内径为40mm。,双列深沟球系列型号和尺寸表示方法：,非标系列型号和尺寸表示方法：,型号系列：,60/xx,、,62/xx,、,63/xx,尺寸计算：,“,/”,后的数字表示内径尺寸。如,62/28,内径为,28mm,。,轴承类型、特性和型号表示,24,深沟球轴承：,常用后缀的各品牌表示方法：,NACHI,NSK,SKF,FAG,单边铁盖,Z,Z、ZS,Z,.ZR,双边铁盖,ZZ,ZZ、ZZS,2Z,.2ZR,单边非接触胶封,NK,V,RSL,.RSD,双边非接触胶封,2NK,VV,2RSL,.2RSD,单边接触胶封,NS,DU,RS1,.RSR,双边接触胶封,2NS,DDU,2RS1,.2RSR,外圈带止动槽,N,N,N,N,外圈带止动环和槽,NR,NR,NR,NR,电机专用游隙,CM,CM,-,-,结构,品牌,注：深沟球轴承中前缀符号,“,F,”,表示带法兰盘，,“,SS,”,表示不锈钢轴承。,轴承类型、特性和型号表示,25,角接触球轴承：,结构特点：,钢球与,外圈滚道接触点的法线与轴线的垂直 平面有一个夹角，称接触角,。接触角有,15,、,30,和,40,，,少数品牌也使用,25,的接 触角。,在高精度和高转速运转工作条件时，通常选 用,15,接触角，轴向载荷较大时，宜选用较 大的接触角,；,角接触轴承常组合成对安装，常用的组合方 式有：面对面、背对背和串联安装，也可直 接选用出厂时已配对好的轴承。,应用于机械主轴、高频马达、小型汽车前轮、燃 轮机、油泵、压缩机、印刷机械等。,轴承类型、特性和型号表示,26,角接触球轴承：,组合方式：,单个的角接触球轴承承受单向的轴向载荷，为满足设备的实际受载情况，常在轴两端各安装一个角接触球轴承，或使用,配,对,角接触球轴承，以承受,双向轴向载荷,，组合方式有背对背,(,DB,),、面对面（,DF,）、并列（,DT,）,和,自由组合,（DU）。,注：,FAG品牌单个的角接触球轴承在结构上已保证自由组合的要求，因此可以与其他品牌的配对角接触球轴承进行互换。,DB组合 DF组合 DT组合,轴承类型、特性和型号表示,27,角接触球轴承：,精度等级：,角接触球轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外，欧美品牌中也用P3、P7、P9表示精度等级，P3相当于ISO和JIS标准的P6级，P7相当于P4级，P9相当于P2级。,FAG,品牌角接触球轴承：,7xxxB：,接触角为,40，可承受较大轴向载荷。,B7xxx.C：,接触角为,15。,即：B7xxxC(FAG)7xxxC(NACHI),B7xxx.E：,接触角为,25。,即：,B7xxxE(FAG)7xxx(NACHI),轴承类型、特性和型号表示,28,调心球轴承：,结构特点：,外圈与滚动体、保持架、内圈组合可,作一定程度的倾斜，最大的倾斜角度,为,4,；,外圈滚道为球面起自动调心作用,；,双列滚动体，一般采用钢板冲压型保 持架；,适用于轴与外壳不同心的场合，如：,木工机械、,纺织机械、印刷机传动轴等；,轴承,内孔分锥形孔和圆柱孔，锥形孔,锥度为,1/12,。,能承受很高的极限转速。,轴承类型、特性和型号表示,29,推力球轴承：,结构特点：,推力球轴承套圈称为轴圈和座圈，座,圈的内径尺寸比轴圈稍大；,部分系列轴承带球面座圈和调心座，可起到调心的作用,；,一般使用钢板冲压保持架，将滚动体 与保持架固定为一整体；,接触角为,90,，可承受纯轴向载荷；,双列轴承有两个座圈和一个轴圈组,成，可承受双向轴向载荷,；,不适宜于高速旋转，应用于,汽车转向 销、,机床主轴等,轴承类型、特性和型号表示,30,推力球轴承：,单列推力球轴承的系列：,平座圈系列：,511xx,、,512xx,、,513xx,、,514xx,、,29xx,、,39xx,。,球面座圈系列：,532xx,、,533xx,、,534xx,。,带球面座圈系列：,532xxU,、,533xxU,、,534xxU,。,双列推力球轴承的系列：,平座圈系列：,522xx,、,523xx,、,524xx,。,球面座圈系列：,542xx,、,543xx,、,544xx,。,带球面座圈系列：,542xxU,、,543xxU,、,544xxU,。,微型和英制系列：,微型系列：,Fxx-xx，如F10-18表示内径为10mm，外径18mm。,英制系列：,O-x，如O-4，内径尺寸为,425.4/8,mm。,注：该系列轴承套圈为平面，带后缀M表示套圈滚道为沟形，如F4-10M,。,轴承类型、特性和型号表示,31,四点接触球轴承：,结构特点：,双半内圈，或双半外圈；,可承受较大的双向轴向载荷，不宜承 受纯径向载荷,；,一般使用机加工黄铜实体保持架；,接触角为,35,；,可代替组合角接触球轴承的使用,，常 见用于压缩机等。,型号系列和尺寸计算：,双半内圈：,QJ10 xx,、,QJ2xx,、,QJ3xx,。,双半外圈：,QJF10 xx,、,QJF2xx,、,QJF3xx,。,尺寸计算：,与通用型深沟球轴承相同，只有,QJ204,以上尺寸。,轴承类型、特性和型号表示,32,带座轴承：,结构特点：,由轴承芯与轴承座组合的轴承单元。大部分,轴承芯的外圈外径为外球面，与带有球面内,孔的轴承座配对安装；,结构形式多样，通用性和互换性好；,有突出的调心性和密封性能，可以在恶劣的,环境下工作；,使用方便，易于安装，广泛应用于整套生产,线中；,带座外球面轴承的生产厂家有,ASAHI,、,JIB,、,FYH,、,FAG,、,NSK,、,KOYO,、,NTN,等；,轴承类型、特性和型号表示,33,圆柱滚子轴承：,结构特点：,分离型轴承，滚动体为短圆柱形；,适用于承受高载荷和较高速转速要求的,场合,，如：,中型及大型电动机、发电机、,内燃机、机床主轴、装卸搬运机械等；,双列、四列轴承可承受更高载荷；,单列轴承的结构有如下几种：,轴承类型、特性和型号表示,34,圆柱滚子轴承：,结构补充说明：,NU：,内圈可以从两边自由脱落，外圈,与,滚动体不可分离,；,N：,外圈可以从两边自由脱落，内圈,与,滚动体不可分离,；,NJ：,内圈可以从一边自由脱落,，外圈与滚动体不可,分离；,NF：,外圈可以从一边自由脱落,，内圈与滚动体不可分,离；,NUP：,相当于NJ类轴承再配合一个定位挡圈使用,，,安装后,双向固定，内外圈均不可分离。,型号系列和尺寸表示方法：,型号系列：,各类型都有这几个尺寸系列，,NU,、,N,、,NJ,、,NF,、,NUP10 xx,、,2xx,、,22xx,、,23xx,、,3xx,、,4xx,。,尺寸计算：,内径尺寸的计算方法同通用类轴承。,轴承类型、特性和型号表示,35,圆锥滚子轴承：,结构特点：,分离型轴承，滚动体为圆锥形；,适用于承受轴向载荷较大的轴、径向联,合载荷,；,轴承的接触角越大，其承受轴向载荷的,能力也越高；,轴承每个滚动体的圆锥表面相交于轴线,上的同一点，使滚动体实现纯滚动，减少摩擦和磨损；,同品牌产品的一个内,(,外,),圈可配合几个不同的外,(,内,),圈使用；,双列、四列轴承可承受更高载荷，主要应用在钢加工和铜加工,厂的轧机和列车上；,轴承类型、特性和型号表示,36,调心滚子轴承：,结构特点：,双列鼓形滚动体。,轴承外圈滚道为球,面，内圈有双滚道,。此类轴承具有较,强的承载能力和调心性能；,内圈为圆柱孔或锥孔。带锥孔轴承需,配紧定套使用，安装时可调节轴承的,径向游隙；,轴承通常采用钢板冲压保持架或黄铜,实体保持架；,轴承外圈外圆柱面带润滑油槽和油孔，不同品牌和尺寸轴承,油孔的数量也有所差异。但部分系列或型号不带该结构；,轴承类型、特性和型号表示,37,推力调心滚子轴承：,结构特点：,由轴圈、座圈和单列不对称鼓形滚子,组成；,座圈滚道为球面形。轴承可自动调节,不对中性，各系列最大调心角度不同；,轴承通常采用黄铜实体保持架；,轴承主要承受轴向载荷，也可承受部,分径向载荷；,型号系列和尺寸表示方法：,型号系列：,292xx,、,293xx,、,294xx,；,尺寸计算：,内径尺寸的计算方法同通用类轴承。,轴承类型、特性和型号表示,38,直线球轴承：,结构特点：,轴承有多列钢球紧密排列的轴向,滚动体组合，钢球在轴承工作时,做圆滑的循环；,可做回旋转动和无限直线运动；,轴承有普通型、调节型、开放型、加长型、密封型、带法兰盘,和不锈钢等多种结构形式；,轴承一般采用钢板冲压保持架或工程塑料保持架；,知名品牌有：,EASE,、,IKO,、,THK,；,此轴承广泛于电子仪器、印刷设备、物料搬运机器和各种精密,测量仪器等。,轴承类型、特性和型号表示,39,直线球轴承：,SDMFxx,：,表示直线轴承带圆形法兰盘的结构；,SDMKxx,：,表示直线轴承带方形法兰盘的结构。,直线球轴承常用后缀符号的含义：,结构特征,IKO,EASE,无后缀符号,标准形钢保持架,标准形钢保持架,调整型,AJ,AJ,开放型,OP,OP,单侧密封,U,U,两侧密封,UU,UU,不锈钢型,F,工程塑料保持架,N,Y,加长型,L,轴承类型、特性和型号表示,40,单向离合器轴承：,结构特点：,单向离合器轴承采用“自锁原理”，仅能单方向运转，该轴承有以下三种主,要作用和使用形态：,超运转速度：,当单向离合器的动力输,出部分转速比动力源还快时，外圈与,内圈自动脱离，无连动关系；,圆周定位：,单向离合器将直线方向的,往复运动转换成旋转轴的圆周定位动作；,防止逆转：,由于单向离合器只能单方向的传输扭力，另一方向,为空转，故常用于防止工件在无动力源时的倒退动作。,轴承类型、特性和型号表示,41,凸轮从动轴承：,结构特点：,厚外圈滚针轴承与螺栓组合结构；,尺寸有公制系列和英制系列；,轴承的螺栓内设置有润滑油道；,为方便安装，在轴承的大端部设计有“一字”和“六角孔型”,扳手装配方式；,外圈外表面有圆柱形和球面形，可根据实际应用场合选用,；,满滚子型适用与承受大载荷，转速较低的场合；,偏心型在安装轴承时可方便精确调节螺栓的轴线位置,；,部分凸轮从动轴承在成品出厂前无填加润滑脂，因此在使用前,需要预先润滑,；,轴承类型、特性和型号表示,42,凸轮从动轴承：,常用后缀符号的含义：,结 构 特 征,IKO,INA,SKF,FAG,附保持器型,满滚子型,V,V,V,V,附六角孔,B,SK,SK,密封型,UU,PP,PP,2RS,球面外圈,R,不锈钢,F,推力圆盘型,W,圆柱外圈,DZ,轴承类型、特性和型号表示,43,罗勒从动轴承：,结构特点：,轴承以外圈旋转方式使用；,尺寸有公制系列和英制系列；,密封型轴承的内圈内表面设置有润,滑油孔；,分离型轴承内外圈可分离，密封型内外圈不可分离；,外圈外表面有圆柱形和球面形，可根据实际应用场合选用,；,满滚子型适用与承受大载荷，转速较低的场合；,部分罗勒从动轴承在成品出厂前无填加润滑脂，因此在使用前,需要预先润滑,；,知名生产商有,IKO,、,INA,、,SKF,和,FAG,等。,轴承类型、特性和型号表示,44,罗勒从动轴承：,型号系列和尺寸表示方法：,注：公制罗勒从动轴承型号中的,“,xx,”,表示其内径尺寸。,型 式,保 持 器 型,满 滚 子 型,球面外圈,圆柱外圈,球面外圈,圆柱外圈,可分离式,NAST,和RNAST,无内圈,开放型,RNASTxxR,RNASTxx,有内圈,开放型,NASTxxR,NASTxx,护盖型,NASTxxZZR,NASTxxZZ,密封型,NASTxxZZUUR,NASTxxZZUU,不可分离式,NART,护盖型,NARTxxR,NARTxxVR,密封型,NARTxxUUR,NARTxxVUUR,重工型,NURT,护盖型,NURTxxR,英制超重工型,CRY,护盖型,CRYxxV,密封型,CRYxxVUU,轴承类型、特性和型号表示,45,薄壳型针状轴承：,结构特点：,薄壳型针状轴承无内圈；,尺寸有公制系列和英制系列；,后缀,OH,表示外圈外表面设有润滑孔；,满滚子型适用与承受大载荷，转速,较低的场合；,IKO,INA,SKF,FAG,NTN,TLAxxxxZ,HK,HK,HK,HK,TLAMxxxx,BK,BK,BK,BK,TLAxxxxUU,HK2RS,HK2RS,HK2RS,HK2RS,薄壳型针状轴承各品牌型号互换：,轴承类型、特性和型号表示,46,旋削型针状轴承：,结构特点：,外圈较厚、滚针较短；,尺寸有公制系列和英制系列；,有单列和双列滚动体两种结构,；,能承受较大载荷和较高转速；,大部分轴承外圈设有润滑槽和润滑孔；,满滚子型适用与承受大载荷，转速较低的场合；,轴承无内圈，使用时可选配合适内圈，也可在直接安装在加工,精度较高的轴上,；,非密封轴承在成品出厂前无填加润滑脂，因此在使用前需要预,先添加润滑,；,轴承类型、特性和型号表示,47,旋削型针状轴承：,型号系列和尺寸表示方法：,注：单侧和两侧密封轴承用后缀,“,Z,”,和,“,ZZ,”,表示；,RNA系列轴承的内径尺寸为安装内圈后的尺寸，即RNA4906内径为30mm；,其他公制轴承型号中的,“,xx,xx,xx,”,表示其内径、外径和宽度尺寸；,英制轴承型号中的,“,xx,xx,xx,”,表示其内径、外径和宽度的,16进制英制尺寸；,NAF双列滚动体类型轴承用NAFW表示。,型 式,系 列,附保持器型,滚子引导型,无内圈,有内圈,无内圈,有内圈,公,制,系,列,49尺寸系列,RNA(F)49xx,NA(F)49xx,GTR,GTRI,69尺寸系列,RNA(F)69xx,NA(F)69xx,48尺寸系列,RNA(F)48xx,NA(F)48xx,重负荷用,TR,TRI,轻负荷用,TAF,TAFI,英 制 系 列,BR,BRI,GBR,GBRI,轴承类型、特性和型号表示,48,保持器型针状轴承：,结构特点：,保持器型针状轴承无内外圈；,有一般用途和引擎连杆专用类型。,IKO,INA,SKF,TORR,FAG,KT,KTN,KTN,FWJV,KTN,KTW,KZW,KFZW,KTEG,KZK,KZK,KFV,KTVEG,KBK,KBK,KFKIVI,型号系列和尺寸表示方法：,注：,IKO的双列滚动体保持器型针状轴承用KTW表示；,轴承型号中的,“,xx,xx,xx,”,表示其内径、外径和宽度尺寸。,轴承类型、特性和型号表示,49,复合型针状轴承：,结构特点：,分离型轴承，内外圈可分离；,滚针轴承组合其他类型轴承以满足,不同的使用场合；,型号系列：,NAX(I),：,与推力球轴承组合，“,I”,表示配好内圈的轴承型号；,NBX(I),：,与推力滚子轴承组合；,NATA,：,与角接触球轴承组合；,NATB,：,与三点接触球轴承组合；,注：密封型轴承用后缀,“,Z,”,表示；,轴承类型、特性和型号表示,50,推力滚针轴承：,结构特点与型号系列：,由滚动体保持架组合,NTB+,推力垫片,AS,使用；,NTB,也可选配轴圈,WS,和座圈,GS,使用；,NTB,xx,xx,和,AS,、,WS,、,GS,型号中的“,xxxx”,分,别表示内径和外径尺寸。,推力滚子轴承：,结构特点与型号系列：,由滚动体保持架组合,AZK+,轴圈,WS+,座圈,GS,使,用，即,AZ=AZK+WS+GS,；,AZ,xx,xx,xx,型号中的“,xxxxxx”,分别表示内、,外径和高度尺寸。,轴承类型、特性和型号表示,51,轴承内圈：,结构特点：,轴承内圈经热处理后硬度较高；,轴承内圈经磨削后，表面尺寸精度,更准确、粗糙度更小；,适用于当安装滚针轴承的轴加工精 度达不到要求时；,适于薄壳型滚针轴承的内圈型号系列：,系列及型式,适于组合的轴承系列,公制系列,IRTxxxx,TAZ TLAA YT TAM TLAM YTL,英制系列,IRBxxxx,BAZ BHAZ YB BHAM YBH,轴承类型、特性和型号表示,52,轴承内圈：,适于其他类型滚针轴承的内圈型号系列：,系列及型式,适于组合的轴承系列,公制系列,LRT,RNA49 RNA69 RNA48 TAR TR RNAF NAX NBX,LRTZ,RNA49UU RNA69UU GTR,英制系列,LRB,BR,LRBZ,GBR BGRUU,注：LRB型内圈带油槽油孔，其他系列带后缀OH（OG）表示带油孔；,LRTZ,、,LRBZ,外表面两端带圆弧形小倒角,，而,IRT,、,IRB,、,LRB,、,LRT,外,表面,边,缘采用斜,倒角以减小应力集中；,轴承内圈各品牌型号互换：,IKO,INA,SKF,FAG,LRT,IR,IR,JR,LRB,PI,LRTZ,IR,IRZ,JRZ,轴承类型、特性和型号表示,53,交叉滚子轴承：,结构特点：,轴承的滚子交叉排列，高刚性；,可承受各方向载荷；,广泛应用于机器人、机密机床和医疗设备中。,型号系列：,型 式,保持器型,满滚子型,附分离器型,标准型,CRBC,CRB,高刚性型,CRBHA,薄壳型,CRBS,注：密封型交叉滚子轴承在型号后加后缀,UU表示。,轴承类型、特性和型号表示,54,杆端轴承：,结构特点：,杆状端有内牙螺纹和外牙螺纹；,根据材料分给油式和非给油式；,型号尺寸分公制和英制；,型式,系列,嵌入式,铸模给油型,杆端,球面滑动,杆端,内牙,外牙,附内牙,公制系列,PHS,POS,PB,PHSA,英制系列,PHSB,POSB,型号系列：,注：非给油式内外螺纹杆端轴承分别用型号“,PHSEC”和“POSEC”表示。,轴承类型、特性和型号表示,55,杆端轴承：,各系列轴承特点：,嵌入式给油型杆端轴承,PHS,、,POS,、,PHSB,、,POSB,系列设有油槽油,孔，可进行二次润滑,；,无给油型,PHSEC,、,POSEC,主体镀铬酸锌处理，耐腐蚀性好,；,嵌入式给油型球面滑动轴承,PB,此型轴承有卓越的防磨及高硬度,特性，此型轴承外圈设有油槽油孔，可供重润滑之用。,杆端轴承各品牌型号互换：,IKO,MTR,INA,PHS,BNF,GIKR,POS,BNM,GAKR,轴承类型、特性和型号表示,56,L,型球状接头：,结构特点：,L,型球状接头为调心型杆端轴承；,由一个特殊铸模锌合金主体及一,个与主体轴心成直角的附螺丝的,球组成；,两端接头一个为内螺纹，另一个为外螺纹,；,应用于建筑机械、农业用机械及包装机械的连结机械上。,型号系列：,LHSA,：,带防尘胶盖密封型轴承，预注优质锂皇基油脂，可在无,重润滑状况下长时间使用；,LHS,：,普通型,L,型球状接头，使用前需填加润滑脂。,轴承类型、特性和型号表示,57,球面滑动轴承：,结构特点：,与滚动轴承结构不同，球面滑动轴,承无滚动体；,根据材料和加工工艺不同，球面滑,动轴承可分为给油式和非给油式；,轴承内外圈表面采用,PTFE,亲里,(,非给油式,),或镀二硫化钼,(,给油式,),等化学物质特殊加工处理，因此轴承耐磨、摩擦力小；,轴承内圈外表面和外圈内表面是球面，因此，该类轴承具有一,定的调心性能,；,球面滑动轴承能承受的极限转速较滚动轴承低；,可承受高的径向载荷和两方向轴向载荷；,轴承类型、特性和型号表示,58,
