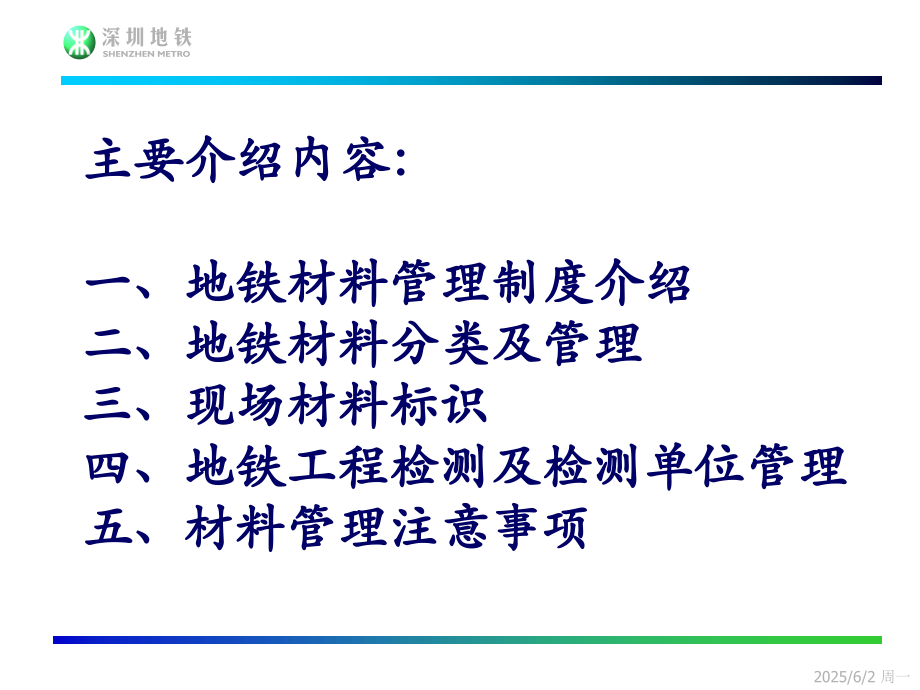

单击此处编辑正文文本,第二层,第三层,第四层,第五层,单击此处编辑正文标题,2019/11/14,-,#,-,2025/6/2 周一,-,1,-,热烈欢迎中建集团及相关监理,参加深圳地铁三期建设！,主要介绍内容：,一、地铁材料管理制度介绍,二、地铁材料分类及管理,三、现场材料标识,四、地铁工程检测及检测单位管理,五、材料管理注意事项,2025/6/2 周一,-,2,-,2025/6/2 周一,-,3,-,（一）深圳地铁主要材料管理办法：,4,个已发布的,办法,1,）,深圳地铁建设工程质量管理办法,（全面质量管理）,2,）,深圳地铁建设工程材料管理办法,（侧重材料）,3,）,建设工程盾构管片使用管理办法,4,）,建设工程质量检测管理暂行办法,以上,办法,主要对地铁材料申报、检测、使用在程序上作了要求。,未尽事宜以,通知,的形式明确，各类材料,管理办法,和,通知,相辅相成，共同形成深圳地铁完整材料管理体系。,一、地铁材料管理制度介绍,（二）材料管理相关的,5,个主要,通知,1,）,商品混凝土,：,关于发布深圳地铁三期工程预拌商品混凝土合格供应商库的通知,（,19,家）,2,）,检测单位,：,关于规范地铁工程质量检测单位选用的通知,（,14,家）,3,）,钢筋,：,关于对钢材生产厂家目录进行更正的通知,（,18,家）,4,）,不锈钢,：,关于对不锈钢制品合格供应商库进行更正的通知,（,4,家）,5,）,混凝土管理,：,关于加强地铁三期工程商品混凝土质量管理的通知,，对混凝土申报、检测、检查有具体要求,请各参建单位熟悉,4,个,办法,和,5,个,通知,的具体要求！,发布其他材料管理,通知,14,个，可向地铁集团安质部索取,2025/6/2 周一,-,4,-,2025/6/2 周一,-,5,-,（三）相关政府主要材料管理规定：,1,）,建设工程质量管理条例,（中华人民共和国国务院令第,279,号）,2,）,建设工程质量检测管理办法,（中华人民共和国建设部令第,141,号）,3,）,深圳市建筑业建材取样送检规定,（深建技,19985,号）,4,）,深圳市预拌混凝土和预拌砂浆管理规定,（深圳市人民政府令（第,212,号）,2025/6/2 周一,-,6,-,（一）按采购方式分类：,深圳地铁建设工程材料按采购方式分为,甲供、乙购,两种：,1,）甲供材料,重要的关键性材料,（业主采购，厂家或施工单位安装）,主要有：空调冷水机组、隧道风机、风阀、消防水泵、防火门窗、监控和供电系统设备等。,具体甲供材料种类合同中有具体的清单,二、地铁材料分类及管理,2025/6/2 周一,-,7,-,2,）主要乙购材料,（施工单位采购，业主控制）,常规的建设工程材料,钢材、水泥、沙石、商品混凝土、防水材料、石材、电线电缆、不锈钢、钢绞线及盾构管片等结构性材料和功能性材料。,3,）业主的具体控制方式：,1,）施工单位申报,2,）业主审核（审查资质、考察现场）,3,）通过后安质部备案,4,）安质部、业主代表现场抽检,（业主出费用,区别监理见证送检）,2025/6/2 周一,-,8,-,（二）按重要性分为类（,3,类）：,（便于分级监控管理）,一类：属业主特别进行质量监控的材料,属甲供甲控材料品种：根据合同或本办法业主指定的材料等；,属乙购甲控材料品种：钢材、防水材料、商品混凝土、盾构管片、水泥、混凝土外加剂、灯具等。,一类工程材料使用前报业主审批、考察、备案,二类：业主重要进行质量监控的材料,属乙购甲控材料品种：装饰材料（包括天花吊顶、墙地面石材）、小型设备、防火防（排）烟阀门、球墨铸铁管、工程不锈钢型（管）材等。,二类材料使用前报业主审批、备案,三类：业主一般进行质量监控的材料,属乙购乙控材料品种：除一、二类业主进行质量监控的材料以外地铁工程材料、构配件及设备和需要进行质量监控的材料（含器材、附件、部件等产品）。,三类材料使用前报监理审批,（三）材料审批,业主依照合同对承包商选择的材料设备供应商进行审查并有权决定是否采用。,未经业主和监理审批认可的材料不得在建设工程中使用！,所有材料进场前，承包商必须向监理提出申报，填写,工程材料,/,构配件,/,设备进场报验表,，必须根据相关技术标准按不同规格、批次、批量，按相关规定进行进货检验、见证取样和送检。,2025/6/2 周一,-,9,-,2025/6/2 周一,-,10,-,（四）实行合格供应商库管理的材料：,1,）,钢材,（,18,家）,2,）,商品混凝土,（,16,家,19,个站）,3,）,施工单位自购水泥,（,6,家）（商混水泥除外）,4,）,不锈钢制品,（,4,家）,以上材料必须在深圳地铁合格供应商库内选择，违者按,合同,和,材料管理办法,处罚！,以上材料库清单可向地铁集团安质部索取。,（五）盾构管片管理,1,）承包商申报，监理、业主审批,（具体程序见,建设工程盾构管片使用管理办法,（深地铁,2007664,号文）,2,）现场考察通过后，准许使用,（监理组织，业主、承包商）,3,）深圳市场主要管片供应商（,6,家）,深圳港创、深圳高新建、深圳市政，中铁大桥局、中铁十八局惠州大亚湾、广州安德,在厂家的管片质量、生产能力符合设计要求前提下，优先考虑深圳市供应商。,2025/6/2 周一,-,11,-,以上材料的审批程序,承包商 监理单位 建设分公司 安质部,（项目负责人）（总监）（业主代表）,（五）需要地铁公司安质部审批、备案的材料,1,）混凝土供应商的申报、考察（审批）,2,）检测单位的申报、考察（审批）,3,）盾构管片供应商的申报、考察（审批）,4,）混凝土购销合同、检测委托合同（备案、复印件）,为何要提交合同？,Why.,Because-,成本，材料，质量问题，羊毛出在羊身上,2025/6/2 周一,（一）,钢材,：,1,）对照钢材合格名录，,18,个厂家，,目前主要供应深圳市场的有三家：广钢（,y,）、韶钢（,SG,）、北台本溪（,BT,）。,2,）辨识方法：标牌、钢筋上的标识,3,）取样送检（判别质量）,2025/6/2 周一,-,13,-,三、现场材料品牌辨识,1,、钢筋标牌,2025/6/2 周一,-,14,-,2,、钢筋标识,广钢,韶钢,唐,钢,韶钢,2025/6/2 周一,-,15,-,（二）,商品混凝土,（地铁供应商名录内,16,个公司,19,个站）,1,）名称地址要在地铁公司名录内,2,）运距在,15,公里以内,3,）通过监理组织的考察（承包商、业主参加）,4,）到现场的砼罐车有厂家标识,2025/6/2 周一,-,16,-,砼罐车,厂家标识,提醒：,1,）考察时，不要选择运距超过,15,公里搅拌站；,2,）进入工地的罐车车身标识与选择的厂家不符，请拒收，并举报！（,5,号线一工地曾出现冒牌混凝土,）,2025/6/2 周一,-,17,-,（三）,施工单位自购水泥,（,6,家：台泥、海螺、华润、,塔牌、越秀,、金羊）,1,）自购水泥主要指用于搅拌桩、边坡和隧道初支的混凝土，搅拌站的商混水泥不受此限制,2,）自购水泥申报只要在名录内，按承包商申报、监理审批，检测合格后，即可使用。,（四）,不锈钢制品,（,4,家）,葆利昌金属制品（深圳）有限公司 深圳市坚朗建材有限公司 深圳市贵航品尚五金制品有限公司 佛山市南海区力达实业五金厂,不锈钢使用前，在名录内选择，按程序申报即可。,2025/6/2 周一,-,18,-,（一）检测分类,质量检测分为见证取样检测和专项检测,见证检测：水泥、钢材、沙石等常规项目检测,专项检测：地基基础、钢结构、建筑幕墙性能等关键项目,（根据建设部,建设工程质量检测管理办法,）,四、地铁工程检测及检测单位管理,（二）检测方式：,现场检测：,1,）进场检测（施工单位、厂家）,所有材料,2,）见证送检（监理）,所有材料,3,）抽样送检（业主、政府）,关键材料，有疑问的材料,请按规定做好、配合好每一次检测，确保材料合格！,2025/6/2 周一,-,19,-,2025/6/2 周一,-,20,-,（三）检测单位的选择,深圳地铁施工单位材料检测单位实行合格检测单位库方式管理，,库内有,14,家检测单位,。,施工单位必须在库内选择检测单位！,监理和业主审查同意后，报地铁集团安全质量部备案。,同一标段可以选择两家检测单位，但只能将检测任务委托给其中一家，另一家作为备选，不允许将检测项目同时委托给两家单位（市检测中心除外）。,已确定的检测单位，未经业主审批同意，不得随意更换。,2025/6/2 周一,-,21,-,常规材料的检测可以送至库内任一家单位检测,。,（四）以下专项检测必须委托市检测中心,（,1,）地基基础工程检测,包括：地基承载力，桩基承载力，桩身完整性，锚杆锁定力,（,2,）主体结构工程现场检测,包括：现场混凝土、砂浆、砌体结构强度，钢筋保护层厚度，混凝土预制构件性能，后置埋件的力学性能,（,3,）钢结构工程检测,包括：钢结构焊接质量无损检测，钢结构防腐、防火涂料检测，钢结构节点、机械连接用紧固标准件及高强度螺栓力学性能检测，钢网架结构的变形检测,（,4,）建筑幕墙工程检测,包括：建筑幕墙四性试验（气密性、水密性、风压变形性、平面变形性），硅酮结构胶相容性检测,1,）,对检测结果有争议的材料,将材料送市检测中心,以市检测中心检测结果为准。,2,）,现场出现质量问题的结构（验证）,委托市检测中心进行现场检测,以市检测中心检测结果为准。,（五）其他必须委托深圳市检测中心检测的项目,2025/6/2 周一,-,22,-,1,）根据工程进度和材料进场情况，业主随机取样（,不预先通知承包商、监理,）,2,）试样送至合格检测单位库内任一家单位检测。,3,）业主抽检的实施部门（人员）为安质部和业主代表。,（六）业主抽检,2025/6/2 周一,-,23,-,（七）不合格材料的处理：,1,）,进场检测,-,检验报审未通过或检验不合格的材料、构配件和设备，承包商应当就地封存、做好记录，及时通知监理单位，并报告业主。,2,）,见证送检、业主抽检,-,监理见证送检和业主抽检不合格的材料，进行复检（须送市检测中心），复检不合格，该批次材料作退场处理。,3,）,退场见证,-,退场时监理工程师作好录像（拍照）记录。,2025/6/2 周一,-,24,-,（八）深圳市工程材料使用其他要求：,永久工程结构混凝土、砂浆必须采用商品混凝土、商品砂浆，,禁止采用现场自拌,。,特殊情况下，无法采用商品混凝土或砂浆时，由承包商提出申请，编制可靠的技术方案、检测合格，并经监理、业主同意后，可以少量使用。,2025/6/2 周一,-,25,-,（一）常规见证送检试样要求,1,）,钢筋原材,随机抽取,5,根，去掉端头,50 cm,后各截取,1,支，要求钢筋,两端面应平整,，每支钢筋长,50,55cm,，每组共,5,支。,用于重量偏差和力学性能（拉伸）检验。,（建议每个工点配好砂轮锯，或平口切割机）,2,）,钢筋焊接接头,每组,6,支：拉伸,3,支，,50,60cm,长；弯曲,3,支，约,40cm,长。,3,）,钢筋机械连接接头,每组,3,支，长度取,50,60cm,。,五、材料管理注意事项,2025/6/2 周一,-,26,-,详细参见：深圳市建设工程质量检测中心网页，,(www.sctc.cc/cn/home/index.asp),4,）,砼抗压试块,同一部位、相同配比的砼每,100 m,3,成型不少于一组；若一次连续浇灌超过,1000 m,3,的，可,200 m,3,成型不少于一组。,每组试块应在同一盘砼中取样制作。不得少于,1,组，每组,3,块。,5,）,砼抗渗试块,同一部位、同一配比一次连续浇灌的砼每,500 m,3,成型不少于一组，且每项工程不少于,2,组。,6,块,/,组。,6,）,砂浆抗压试块,同一强度等级、同一配合比为一批。每组试验应取自同一次拌制的砂浆拌合物。不得少于,1,组，每组,3,块。,2025/6/2 周一,（二）混凝土试块留置,1,）施工单位除按规范制作自用试块外，还需按施工单位送检数量,10%,制作、留存业主备检试块，供业主对比、平行检测，每个部位不少于,1,组，到龄期后,监理通知业主代表或安质部,前来取样。,2,）建立专门的业主备检试块台账，记录试块制作信息（时间、部位），业主取样情况等。,2025/6/2 周一,-,28,-,（三）施工现场设立标准养护室,2025/6/2 周一,-,29,-,11,号线,11302-1,标现场标养室,（中铁上海局）,严禁将现场试块寄存在混凝土搅拌站标养室养护！,2025/6/2 周一,-,30,-,（四）进场钢筋应分类堆放、标识、防护,标识清晰，便于现场加工、抽检，,分类清晰的工地，季度检查给予加分,（五）钢筋原材常见质量问题,1,）瘦身钢筋：尺寸不合格、重量偏差不合格,2,）强度问题：屈服强度不合格,（六）钢筋工艺质量问题,1,）抗拉强度不合格,2,）抗弯强度不合格,常用工艺：机械联接、闪光对焊、单面焊、双面焊,以上问题怎么办？,1,）同批次双倍复检（监理见证）,2,）复检合格，可继续使用,3,）复检不合格，监理通知业主代表，同批次钢筋封存退场处理（影像记录），已经用于工程结构的钢筋，应予以拆除！,2025/6/2 周一,-,31,-,1,）机械连接问题,钢筋端部切割不平，安装后套筒外露丝扣过多，有效联接丝扣不足，导致抗拉强度不足、检测不合格。,（七）钢筋加工制作常见问题,2025/6/2 周一,-,32,-,普通钢筋切割机切出的钢筋（楔形端口）,解决办法：,a,、打磨钢筋端部（费时费力）,b,、采用直螺纹套丝平头切断,机（建议）,2025/6/2 周一,-,33,-,11,号线,11303,标中铁五局,直螺纹套丝平头切断机,2,）闪光对焊质问题,闪光堆焊对焊接工艺要求高，电流控制不好、轴线不对中均会影响焊接质量，导致抗拉强度不足、检测不合格。,解决办法：,a,、专门培训操作个人、加强现场检查（非长久之计）,b,、采用机械连接代替闪光堆焊,（推荐）,2025/6/2 周一,-,34,-,2025/6/2 周一,-,35,-,采用闪光对焊的地连墙钢筋笼（,11,号线,11301,标车红区间）,（八）选择、考察混凝土搅拌站注意事项,1,）到达工地的运距不超过,15,公里,2,）混凝土原材料中，,沙子属于容易出问题的材料,，分河沙、海沙，含泥量差异。,海沙氯离子含量超标，影响砼耐久性，禁止使用，含泥量超标影响砼强度。,如果在考察搅拌站时，发现料场有两种沙，很难保证搅拌站不将海沙用于地铁工程，,建议不选择该搅拌站,。,3,）粉煤灰和矿渣粉依次充好，如用三级粉煤灰替代二级粉煤灰，故要加强生产过程的检测。,2025/6/2 周一,-,36,-,2025/6/2 周一,出现两种沙子的搅拌站料场,差的沙子 好的沙子,（九）深圳乙购材料的管理模式介绍,1,）各标段自行签订合同、采购,二期工程,1,、,2,号线各标段所有乙购材料，,5,号线除钢筋、水泥、石材以外的材料。,2,）,BT,统一采购,二期工程有,5,号线，三期工程,11,号线（均为中铁南方公司）,钢筋、水泥等，有,BT,项目公司物贸公司统一采购、配送。,各条线，,BT,公司和标段自行选择适合自己管理的材料管理模式。,2025/6/2 周一,-,38,-,（十）举报体制,其他单位违规行为,1,）供应商提供不合格材料（产品），如砼搅拌站,2,）检测单位提供虚假检测数据和报告,发现以上行为，请向地铁公司安质部举报，地体公司将：,1,）停止其供应资格,2,）列入地铁建设黑名单,3,）报告政府主管部门，追究其责任,2025/6/2 周一,-,39,-,合格的材料，是工程合格的前提和保证。,总结三句话：,1,）,承包商,切实履行合同和设计，选择正规的厂家、采购合格的材料，并按规定送检；,2,）,监理,严格监督，审核品牌规格、进场抽检，严查加工质量；,3,）,业主,加强管理、加大抽检频率。,2025/6/2 周一,-,40,-,结语,请各单位务必严把好材料关，齐心协力，齐抓共管，把,9,号线建设成一条高质量、高标准的地铁线！,介绍完毕,谢谢！,
