串联电抗器供货安装技术协议

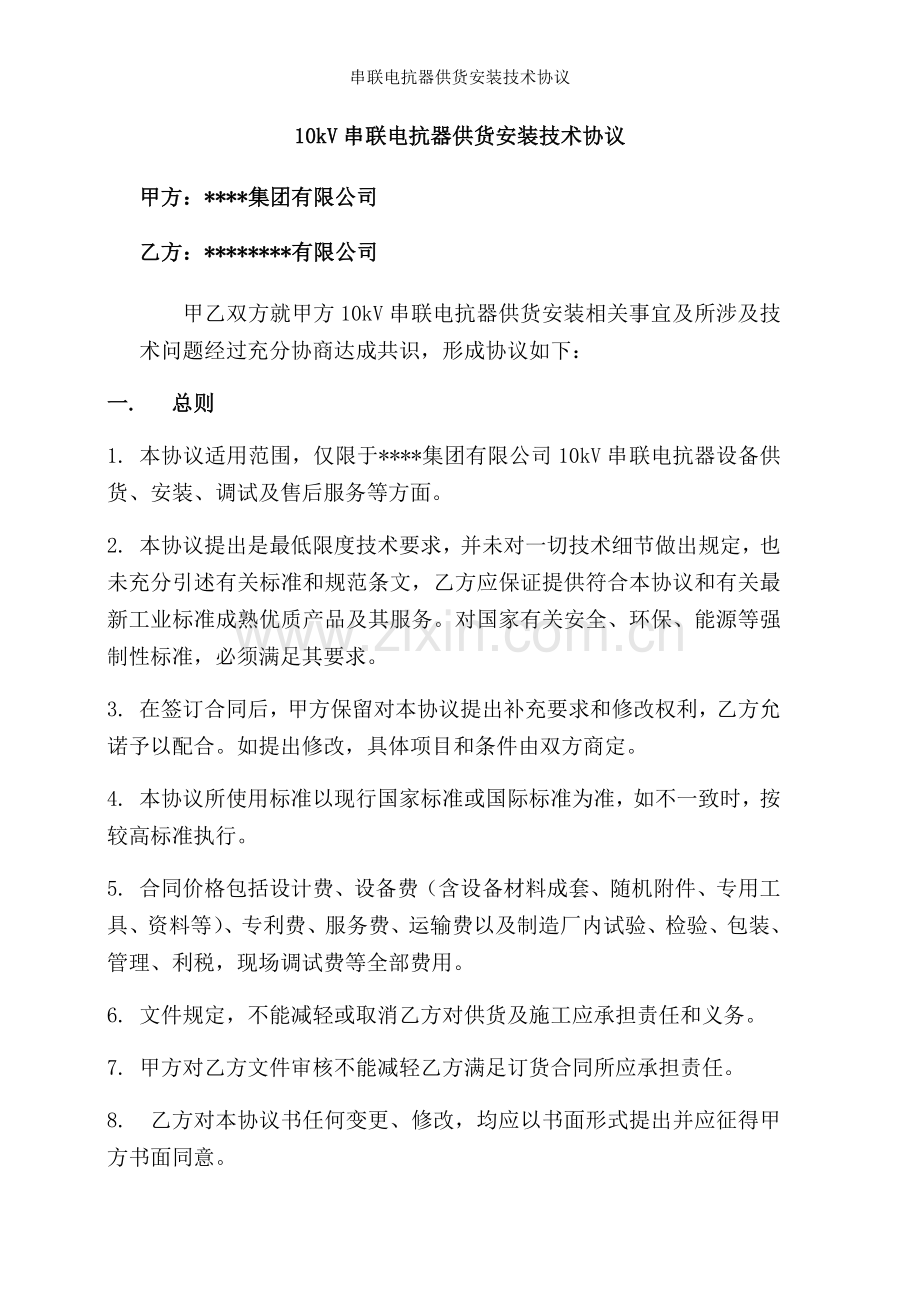

10kV串联电抗器供货安装技术协议
甲方：****集团有限公司
乙方：********有限公司
甲乙双方就甲方10kV串联电抗器供货安装相关事宜及所涉及技术问题经过充分协商达成共识，形成协议如下：
一. 总则
1. 本协议适用范围，仅限于****集团有限公司10kV串联电抗器设备供货、安装、调试及售后服务等方面。
2. 本协议提出是最低限度技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，乙方应保证提供符合本协议和有关最新工业标准成熟优质产品及其服务。对国家有关安全、环保、能源等强制性标准，必须满足其要求。
3. 在签订合同后，甲方保留对本协议提出补充要求和修改权利，乙方允诺予以配合。如提出修改，具体项目和条件由双方商定。
4. 本协议所使用标准以现行国家标准或国际标准为准，如不一致时，按较高标准执行。
5. 合同价格包括设计费、设备费（含设备材料成套、随机附件、专用工具、资料等）、专利费、服务费、运输费以及制造厂内试验、检验、包装、管理、利税，现场调试费等全部费用。
6. 文件规定，不能减轻或取消乙方对供货及施工应承担责任和义务。
7. 甲方对乙方文件审核不能减轻乙方满足订货合同所应承担责任。
8. 乙方对本协议书任何变更、修改，均应以书面形式提出并应征得甲方书面同意。
9. 本协议只在本次订货事宜中有效。
二. 供货范围
1. 供货产品名称
1) 一台10kV192kVar串联电抗器供货
2) 一台10kV96kVar串联电抗器供货
3) 原两台设备拆除、移出
4) 以上两台设备就位、安装、试验、调试。
2. 规格型号
1) 第一台：
电抗器型号 CKSC-192/11/√3-6
2) 第二台
电抗器型号 CKSC-96/11/√3-6
3. 主要配置及说明
安装尺寸要求与原电抗器相同，能与原电容器柜内设备配套安装，如需具体安装数据，可派员到现场测量为准。
三. 技术标准
GB1094.1~5-08 电力变压器
GB6450- 86 干式电力变压器
GB/T1094.6-2011 电力变压器：第6部分 电抗器
IEC 60076 -6 2007 电力变压器：第6部分 电抗器
JB 5346-98 串联电抗器 Series Reactor
GB 311.1～6-93 高电压输电设备绝缘配合，高电压试验技术
GB7328-87 变压器和电抗器声级测定
GB10229-1988 电抗器
四. 设备运行环境条件
1. 海拔高度：小于1000M
2. 环境温度：-20～50保持正常工作
3. 地震烈度：不大于6度
五. 技术要求
1、 详细参数：
1) 第一台：
电抗器型号 CKSC-192/11/√3-6
电抗器相数 3相
电抗器额定频率 50Hz
电抗器额定容量 192kVar
电抗器额定电流  167.93A
电抗器额定电抗  2.269欧姆
电抗器额定电抗率 6%
系统额定电压    10kV
安装方式       户内
2) 第二台
电抗器型号 CKSC-96/11/√3-6
电抗器相数 3相
电抗器额定频率 50Hz
电抗器额定容量 96kVar
电抗器额定电流  83.98A
电抗器额定电抗  4.538欧姆
电抗器额定电抗率 6%
系统额定电压    10kV
安装方式       户内
2、 安装调试时，要求乙方有负责人与甲方联系，以确定停电范围，明确试验设备、试验范围及施工方案，特别是确定安全方面各种事项，以保证设备及人员安全。
3、 电抗器要求绕组材质为铜芯，能在工频加谐波电流1.35倍额定电流下长期运行，铁芯应选用矿物氧化物涂覆优质冷轧硅钢片，铁芯柱采用环氧树脂真空浇注， 铁芯表面封涂F级环氧树脂采取防腐措施，为减小运行时噪音，提高防腐性能，铁芯端面应采用优质硅钢片端面胶，使硅钢片牢固结合在一起。线圈内外敷设环氧玻璃网格布做增强，采用H级环氧浇注体系在真空状态下进行浇注，要求机械强度高，耐受大电流冲击和冷热冲击而不开裂。
4、 产品要求绝缘性能好，局放小、机械强度高、体积小、噪音低、损耗小、耐湿、阻燃、过载能力强、可靠性高、漏磁小
5、 要求乙方配备专职安全人员与甲方安全部门协调、联系，并负责施工期间安全工作。施工期间发生任何设备及人员安全事故，甲方不负任何责任。
6、 在试验、施工过程中，要求乙方配备足够安全设备和设施进行安全防护，采取安全措施，以确保甲方设备和人员安全。因试验、施工期间防护不到位或其他原因造成甲方设备及人员安全事故，由乙方负全部责任。
7、 因电抗器安装在成套装置内部，乙方安装时不可对电抗器连接母排等部位进行任何形式改动。
六. 验收及考核
1、 出厂前进行出厂检验，合格后方能出厂，乙方出具证明产品合格出厂合格证及相关资料。（如有必要，甲方可要求到乙方现场参与检验）。甲方到乙方检验，并不能免除乙方对货物应承担质量责任。
2、 出厂检验项目及要求：
1) 绝缘试验：线圈对地＞2500MΩ
工频耐压：线圈对地：42kV
相对相：42kV
2) 性能试验：容量：实测额定电流时电抗值、1.35In时电抗值
损耗：额定电流时损耗第一台＜2100W
第二台＜1050W
温升：线圈平均温升第一台＜60K
第二台＜56K
3、 到厂检验，甲方根据技术协议、图纸、质量标准、样本等对到厂货物进行到厂检验。检验合格必须由甲方出具正式检验合格证明，否则视为不合格。
4、 乙方将设备安装完毕，进行现场调试验收。由乙方自带试验仪器仪表对电抗器按规程规定项目和标准进行试验，并出具试验报告。验收合格必须由甲方出具正式验收合格证明，否则视为不合格。验收不合格设备及部件，甲方有权要求乙方限期进行更换，并赔偿因此给甲方造成损失。
5、 交接验收项目及要求：
1) 绝缘电阻测量：线圈对地标准值：＞2500MΩ
铁芯对地标准值：＞100MΩ
2) 外施工频耐压试验：试验电压24kV，试验频率50HZ，试验时间60S，无击穿、异响等异常现象。
3) 直流电阻测量值：与理论设计值进行比较
6、 上述验收过程中，如果发现乙方有弄虚作假等欺骗行为，则甲方视为自双方合作开始所有此类货物均存在此行为，甲方按不低于欺骗行为所得收益10倍对乙方进行处罚（最低不少于10000元），并取消乙方供应资格。
七. 文件交付
乙方向甲方提供文件
序号
名称
格式
数量
时间
备注
1
产品合格证明书或文件
纸质
2
随机交付

2
储存和装卸说明书
纸质
2
随机交付

3
产品出厂试验验报告
纸质
2
随机交付

4
产品交接试验报告
纸质
2
随机交付

乙方必须为所提供文件准确、可靠、及时性负责，并承担因此给甲方造成损失。
八. 交付进度
合同生效后（30）天乙方将全部货物交到现场，合同生效后45天内全部安装调试完毕，出具交接试验报告，达到甲方投运条件。
九. 包装、运输、存储
1. 包装
a. 货物应分类装箱，并应遵循适于运输，便于现场卸货，安装和查找原则。
b. 包装箱外壁应有明显文字说明，如货物名称，用途及运输存储安全注意事项等。
c. 货物完成并通过试验后，应立即包装，确保其不受损坏。
d. 所提供货物及部件应按照国家标准有关包装技术条件可靠包装，以满足长途运输，吊装和装卸需要，包装中采取防止雨淋，受潮生锈，腐蚀，振动，及碰撞措施，保证货物在运输过程中不致遭到损坏，变形，受潮及部件丢失。
2. 货物由乙方运输至甲方指定现场，并由乙方负责货物卸车。
3. 卸车后由乙方对产品立即进行包装，包装中采取防止雨淋，受潮生锈，腐蚀，振动，及碰撞措施，保证货物在存放过程中不致遭到损坏，变形，受潮及部件丢失。
4. 乙方应向甲方提供安全保存方法说明。
十. 质保期
1. 质保期：货物验收合格后，为期1年质保期开始。质保期内，出现质量问题，乙方免费包修、包换、包退。并承担给甲方造成损失。质保期满，必须由甲方出具正式《质保期满无质量问题证明》。否则视为质保期存在质量问题不合格。未出具正式《质保期满无质量问题证明》，乙方必须承担质量瑕疵责任，乙方需要继续对标物进行免费包修、包换、包退服务，并承担给甲方造成损失。
十一. 其它
1、未尽事宜，双方另行协商解决。如遇纠纷，在甲方所在地人民法院提起诉讼。
2、本技术协议一式四份，经甲乙双方盖章后生效。
甲方：****集团有限公司
（签章）：

乙方：********有限公司
（签章）：

签订地点：**省**市
