初三物理电路图2

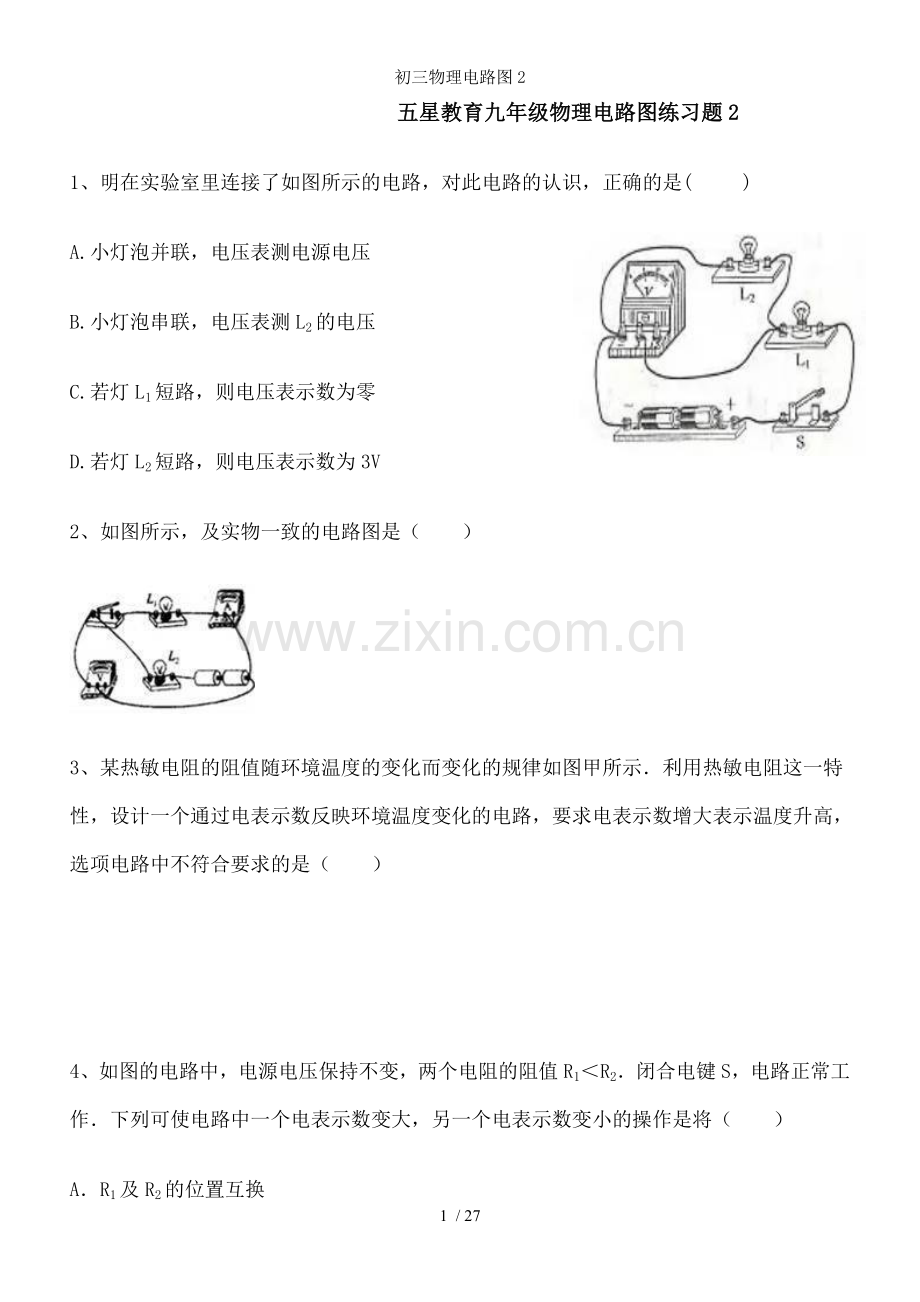

五星教育九年级物理电路图练习题2
1、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )
A.小灯泡并联，电压表测电源电压
B.小灯泡串联，电压表测L2的电压
C.若灯L1短路，则电压表示数为零
D.若灯L2短路，则电压表示数为3V
2、如图所示，及实物一致的电路图是（　　）

3、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（　　）

4、如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（　　）
A．R1及R2的位置互换
B．R1及电压表V的位置互换
C．R2及电流表A的位置互换
D．电压表V及电流表A的位置互换
5、如图所示，关于电流表和电压表的使用方法中正确的是（　　）

6、如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是　　
（选填“电流表”或“电压表”），若甲、乙两个表调换位置，
闭合开关S后，仍能继续发光的灯是　　．
7、如图11所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（    ）
A.U2＝U1＋U3  I1＝I2     B.U2＝Ul＝U3  I1＝I2
C.U3＝Ul＋U2  I1＜I2     D.U3＝Ul＋U2  Il＞I2
8、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V  15W”、D为发光二极管，规格为“1.2V  0.002A”、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路（　　）

9、如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光．一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（　　）
A．灯L1断路       B．灯L2断路
C．灯L1短路       D．灯L2短路
10、如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是(　　)
A．灯泡L1处短路 B．灯泡L2处短路
C．灯泡L1处断路 D．灯泡L2处断路
11、如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（　　）
A．灯L1短路       B．灯L2短路
C．灯L1断路       D．灯L2断路
12、如图所示，及实物图一致的电路图是(    )

13、(2015·辽宁阜新期末)小明“测量小灯泡的电功率”,根据如图所示的电路连好电路后,闭合开关S,发现灯泡不发光,电压表无示数,电流表有示数但超出量程,则产生这一现象的原因可能是(　　)
A.小灯泡发生短路
B.小灯泡发生了断路
C.滑动变阻器发生了短路
D.滑动变阻器的滑片接触不良
14、(2015·淮南期末)小强同学在探究串联电路电流规律的实验中,按如图所示连接好了电路,闭合开关S后,观察实验,两灯均不发光。为检测出电路故障,他做了以下操作：将电压表接到b、c两点,观察电压表、电流表均无示数;将电压表接到a、b两点,观察电压表有明显示数,而电流表示数几乎为零。则电路故障可能是(　　)
A.灯L1断路                  B.灯L2断路
C.灯L2短路                  D.电流表烧坏了
15、下列说法正确的是（   ）

A.如图甲的电阻在电路中可以象滑动变阻器一样改变阻值
B.如图乙，油量减少时，R 的阻值变大，油量表示数变小
C.如图丙，电位器为音量控制器，接入电路中是BC 两接线柱，音量增大
滑动片顺时针旋转时，
D.如图丁，在探究电流及电阻关系时，片P 的位置将ab 两点的R 由10 Ω换成5 Ω时，无需移动滑
16、在图所示的电路中，电源电压保持不变。闭合开关后，电 路正常工作。当滑动变阻器的滑片向左移动时，有一只电表的示数突然为零。发生这一现象的原因，下列判断正确的是：
 A．可能R1断路    B．可能R2断路
 C．可能R1短路   D．可能R2短路
17、如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（　　）
A．I1≠I2　     B．I1=I2　
C．U1≠U2　     D．若L1灯丝烧断，灯L2仍能正常发光
18、在图所示的电路的○里适当的电表符号，使之成为正确的电路．

19、（1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．
（2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小．

20、如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．

21、在图中圆圈内填入电流表或电压表符号，使两盏灯都能发光．

22、请按要求作图：
（1）如图1所示的电路中，“○”所在位置是电压表或电流表，请在其中填入字母“A”或“V”，使两灯并联．
（2）如图2所示的实物电路连接成并联电路．要求：开关S1控制干路；开关S2控制灯L2．
23、图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．

24、如图所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．

25、如图按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。

26、如图所示图甲是电吹风的电路图，图乙是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风挡”、“冷风挡”、“停止”三个状态.请根据图甲的电路图将图乙的实物电路图补画完整.

27、如图10闭合开关后，两灯均能正常发光，“○”处均可以连接电流表、电压表测量电路中的电流、电压。则a是       表，c是        表，表      （选填“a”、“b”或“c”）测量L2的电压。
28、如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是　　；b是　　；c是　　．

29、如图3所示的电路中，当电路闭合后，V1和V2的示数分别如图所示，则电压表V1的读数是________V，电压表V2的读数是________V，小灯泡L1上的电压U1=________V。

30、如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，甲表是______，乙表是___   ___．

31、在图18所示的电路中，电源电压保持不变。闭合开关S，电压表V1 及V2的示数均为6V。由此可见，可能存在R1________或R2_______的电路故障。（选填“短路”或“断路”）

32、小明想测出一个额定电压已知的小灯泡的额定功率，设计了如图所示的电路。此实验中，通过____使灯泡两端电压为额定电压。若闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，则可能的故障有____。

33、如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到____（选填“a”或“b”）端；闭合开关S，调节滑动变阻器，电流表的示数如图乙所示，通过灯L的电流为______A.

34、如图所示的装置中，滑动变阻器标有“20Ω 0.5A”字样，连接情况如图所示．
（1）闭合开关前，应将滑片移动到　　　　　　端（填A或B）．
（2）闭合开关，当滑片向左移动时，灯会变　　　　　　，电流表的示数会变　　　　　　（填“大”或“小”）．
（3）如果将滑动变阻器的电阻拆下来时，电阻线的电阻会　　　　　　（填“变大”或“变小”或“不变”）．

35、如图所示电路，当变阻器的滑片P向左移时，灯L的亮度　　　　　　（选填“变暗”、“不变”或“变亮”）；当滑片P移至a端时，电路会　　　　　　．

36、在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）
A．灯L可能变亮 B．灯L可能短路
C．电阻R可能断路     D．电阻R可能短路
37、如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1及灯L2串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
38、如图11所示，电源两端电压一定，不考虑温度对电阻阻值的影响。关于电路的工作情况，下列说法中正确的是
A．只闭合S1，R1和R2串联
B．先闭合S1，再闭合S2时，总电阻变小，电压表的示数不变，电流表的示数变大
C．若R1被短路，则闭合S1和S2，电压表和电流表都可能被烧坏
D．若电压表和电流表位置对调，闭合S1和S2，电压表示数接近
电源电压，电流表示数几乎为零

39、小明在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，设计了连接了如图10甲所示的电路。

 (1)请根据电路图连接实物图10乙。（要求：滑动变阻器片P向右移时电流表示数变小）
 (2)小明把电路连接的正确无误，正确测出了电流和电压（如图10丙所示）则电流为______A，电压为______V。

40、如图（a）所示电路，V1、V2是两只相同的电压表．当闭合开关后．灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置．则：

（1）求L1和L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流和L2两端的电压．

参考答案

一、选择题

1、B
专题：电流及电路；电压及电阻
解析：在观察电路的连接时，可以直接拆掉电压表，电流表视为一根导线，在观察电路，就简单了。本题中拆去电压表，可以看到电流只有一条路径，所以两灯泡串联；电压表并联在L2两端测L2的电压；B正确，A错误；电压表测量的是L2的电压，所以灯L1短路，则电压都加到L2两端，电压表示数为3V，若灯L2短路，则电压表示数为零，C、D错误。
2、B【考点】HQ：根据实物图画电路图．
【分析】由实物图可知，两灯泡串联，电压表测L1两端电压，电流表测电路中的电流．然后对各个电路图逐一分析即可．
【解答】解：分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．B图及实物图符合；
A图两灯泡并联，及实物图不符合，
C图电压表并联在L2两端了，及实物图不符合；
D图电压表并联在电源两端了，及实物图不符合．
故选B．
3、D【考点】串、并联电路的设计．
【分析】（1）定值电阻R0及热敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知温度变化时通过R0的电流不变，根据热敏电阻及温度的关系得出阻值的变化，根据欧姆定律可知通过热敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化，然后分析电流表的位置进行判断；
（2）定值电阻R0及热敏电阻串联时，据热敏电阻及温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知热敏电阻两端的电压变化，然后分析电压表的位置进行判断．
【解答】解：
AB、由图知，定值电阻R0及热敏电阻并联，
并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变，
由图象知，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，
由I=可知，通过热敏电阻的电流增大，
并联电路中干路电流等于各支路电流之和，所以干路电流增大，
A选项中电流表位于干路，B选项中电流表位于热敏电阻的支路，电流表的示数均增大，故A、B符合题意；
CD、定值电阻R0及热敏电阻串联，
因为热敏电阻的阻值是随环境温度的增大而减小的，所以温度升高时，热敏电阻的阻值减小，电路中的总电阻减小，
由I=可知，电路中的电流增大，
由U=IR可知，R0两端的电压增大，
串联电路中总电压等于各分电压之和，所以热敏电阻两端的电压减小，
C选项中电压表并联在R0两端其示数增大，D选项中电压表并联在热敏电阻两端其示数减小，故C符合、D不符合题意．
故选D．
4、D【考点】电路的基本连接方式．
【分析】由图可知R1及R2串联，电压表测量R1两端的电压；电流表测电路中总电流，则由讨论可得结果．
【解答】解：
A、R1 及R2的位置互换后，由于R1＜R2，电压表示数变大，电路中总电阻不变，故电流表示数不变，故A不符合题意；
B、R1及电压表V的位置互换后，电流表及电压表串联，电流表无示数，电压表测R1两端电压，所以电压表示数不变，故B不符合题意；
C、R2及电流表A的位置互换后，电压表测电源电压，示数变大，电流表示数不变，故C不符合题意；
D、电压表及电流表位置互换后，电流表测R2中电流，示数变大；R2两端电压变大，电压表示数变小，故D符合题意．
故选D．
5、A【考点】电流表的使用；电压表的使用．
【分析】（1）电流表的正确使用方法是：及被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；
（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱及正极相连，负接线柱及负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．
【解答】解：A、此图中是电流表，即串联在电路中，且正负接线柱是正确的，故A正确；
B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；
C、此图中是电压表，应该并联在用电器两端，故C错误；
D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误；
故选A．
6、【考点】电压表的使用；电流表的使用．
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．
【解答】解：要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．
如果甲、乙两个表调换位置，即甲为电流表，乙为电压表，这L2会被短路，因此仍能继续发光的灯是L1．
故答案为：电压表；L1．
7、A  解析：先去掉电流表和电压表，分析电路图可知，此电路为两电阻串联的电路，电流表测的是串联电路中的电流，根据串联电路中电流的特点知，Il＝I2，显然C、D选项是错误的；电压表Vl、V3分别测两个电阻两端的电压，V2测两个电阻两端的总电压，故有U2＝Ul＋U3。
8、B【考点】电路图设计．
【分析】由题意可知，关闭照明灯后发光二极管工作，闭合照明电路时发光二极管不工作，根据发光二极管的规格可知发光二极管应及限流电阻串联，否则二极管会被烧坏．
【解答】解：A、由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B、由电路图可知，关闭照明灯后发光二极管及限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；
C、由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意．
D、由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意．
9、A解：A、L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压，符合题意．
B、L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．不合题意．
C、L2断路，则电压表直接测电源电压，示数不变，电流表示数为零，不符合题意．
D、L2短路，则电直接接在了电源两极，被烧坏，无示数．不合题意．
故选A．

10、A
11、A．
【点评】注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路之处．

12、B
13、A。如果小灯泡发生短路,电流表有示数,电压表示数为零,A符合题意。如果小灯泡发生了断路,则电路为断路,电流表示数为零,电压表测量电源电压,B不符合题意;如果滑动变阻器短路,电路中电流将会很大,电流表、电压表都有示数,C不符合题意。滑动变阻器的滑片接触不良,即电路为断路,电流表、电压表都无示数,D不符合题意。故选A。
14、B。电流表始终无示数,说明电路故障为断路。将电压表并联在b、c两点,电压表无示数,说明电压表的正负接线柱不能及电源两极相连,即L1完好。将电压表接到a、b两点,观察电压表有明显示数,说明电压表的正负接线柱及电源两极相连,说明灯L2断路。]
15、>
16、A
17、B

二、作图题

18、【考点】电压表的使用；电流表的使用．
【分析】电流表要串联接入电路，电压表要并联接入电路．结合电路图可逐一进行验证．
【解答】解：由电路图可知，下面的圈串联在干路中，一定是电流表；左边的圈及灯泡串联，也一定是电流表，中间上面的圈及一只灯泡并联，所以为电压表．故如下图所示．

19、【考点】电路图及元件符号；实物的电路连接．
【分析】（1）电池组是电路中必不可少的元件，先确定电池组的位置，再根据电压表和电流表的连接特点和电路要求选择其中的一；
（2）连接电路时，可以先不考虑电压表，把剩余的连好，最后再并上电压表．补电路时也一样，去掉电压表，剩下的就容易连接了，连接滑动变阻器时要注意一上一下，还要注意滑动变阻器的作用有没有具体要求．
【解答】解：（1）电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上．右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表．如下图所示：
（2）去掉电压表，剩下的是一个串联电路，只剩下灯和滑动变阻器没有连接起来，滑动变阻器已经接了一个上边的接线柱，所以只需要再连接下边的接线柱就可以了，由于题上有具体的要求“滑片P向左移动时，电压表的示数变小”，即灯两端的电压变小，而总电压不变，滑动变阻器两端的电压一定变大，根据分压原理，其电阻一定变大，滑片向左移动电阻变大，则一定连接的是右下的接线柱．故答案为：

20、【考点】实物的电路连接．
【分析】根据题意，确定两只灯泡的连接方式为并联，再根据电流表只测量通过灯L1的电流，向A端移动滑动变阻器的滑片P，两灯均变暗确定滑动变阻器下面的接线柱．
【解答】解：
（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1及电流表串联，再及L2并联；
（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：

21、【考点】电压表的使用；电流表的使用．
【分析】电流表及用电器串联，电压表和用电器并联．根据电表的连接方式填表．
【解答】解：两灯都正常发光，则两灯中均有电流通过，若两圆圈中均接电流表，则电路短路；若两灯均为电压表，则L2灯断开；若上方为电压表，下方为电流表，则L2被短路；若上方为电流表，下方为电压表，则两灯泡并联，则灯泡能够正常发光；故正确接法应为上方为电流表，下方为电压表．

22、【考点】电流表的使用；实物的电路连接；电压表的使用．
【分析】（1）电流表及被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；电压表及被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．
（2）两灯泡并联，开关S1控制两个灯泡，开关S2只控制灯L2，说明开关S2及灯泡L1串联，开关S1在干路上．
【解答】解：（1）闭合S后，两灯并联且均能发光，从电源正极流出的电流分为两支，分别经过灯泡L1和左侧的电表、L2回到负极．所以左侧的电表是相当于导线的电流表，而右侧的电表去掉后对灯泡发光没有影响，所以是相当于断路的电压表．如图所示：
；
（2）根据题目要求可知，电流从正极流出，经过开关S1开始分支，一支经灯泡L1回到负极，另一支经开关S2、灯泡L2回到负极．如图：
．
23、【分析】根据电路图可知，要使油箱中的油量消耗到最少时，电压表的示数减小到零，则电压表需并联在变阻器两端，并且当电压表示数为零时，变阻器接入电路的阻值为零，因此需将滑动变阻器上半部分电阻串联在电路中．
【解答】解：使滑动变阻器的上半部分电阻及R0串联，电压表并联在R两端，如下图所示：

【点评】本题考查了串联电路的特点、电压表的使用以及电路设计，分析好浮子高度变化时R接入电路中电阻的变化是关键．
24、解：电源的电压为3V，所以电压表的量程为0～3V，且及灯泡并联，电流从正接线柱流入负接线柱流出；滑动变阻器的左下方接线柱必须接入电路中，任意上方接线柱接入电路中，然后及电源和开关组成电路，如下图所示：

25、略
26、如答图所示

三、填空题

27、电压  电流  b
28、【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．
【分析】两个电灯都能发光，且是并联，则两个电灯中都应有电流通过，且都能接到电源两极上．
【解答】解：由于两个电灯中间已经接在一起，L1的左端及电源正极相连了，则两个电灯中间应通过电流表接到电源的负极，故c表为电流表，L2的右端应接到电源的正极，故a表应是电流表，则b表只能是电压表了．
故本题答案为：电流表；电压表；电流表．
29、7    1.8    5.2
30、电压表、电流表
31、断路；短路        （2分）
32、调节变阻器；灯泡L短路
33、b  0.3 【解析】在连接实物电路时，为了保护电路，滑动变阻器应该全部连入电路，则P应滑在b端；图中电流表使用的是0～0.6 A量程，每大格表示0.2 A，每小格表示0.02 A，由指针的位置可知，此时的电流为0.3 A.
34、 解：（1）闭合开关前，应将滑片移动到阻值最大处，故将滑片移到B端；
（2）闭合开关后将变阻器的滑片P向左移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可得，电路中的电流变大，即电流表的示数变大；
由U=IR可得，灯泡两端的电压变大，再根据P=UI可知，灯泡的实际功率变大，故灯泡变亮；
（3）将滑动变阻器的电阻拆下来时，电阻线的长度、材料以及横截面积都不变，故电阻线的电阻不变．
故答案为：（1）B；（2）亮；大；（3）不变．
35、解：灯泡和滑动变阻器并联在电路中互不影响，所以灯泡亮度不变，但滑片P移至a端时，滑动变阻器接入电路的电阻为0，灯泡会短路．
故答案为：不变，短路．
四、多项选择

36、B、C
37、BD
38、BD
五、实验,探究题

39、（1）如图   （2）0.32   1.6
六、计算题

40、解：（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；
则灯L1两端两端电压为1.2V，灯L2两端电压U1=U﹣U2=6V﹣1.2V=4.8V；
（2）由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，
通过L2的电流：I2=I﹣I1=1.5A﹣1.2A=0.3A，灯L2并联在电源两端，电源电压为6V，则L2两端电压为你6V．
答：（1）L1两端电压为4.8V，L2两端的电压为1.2V；
（2）通过L2的电流为0.3A，L2两端的电压为6V．
