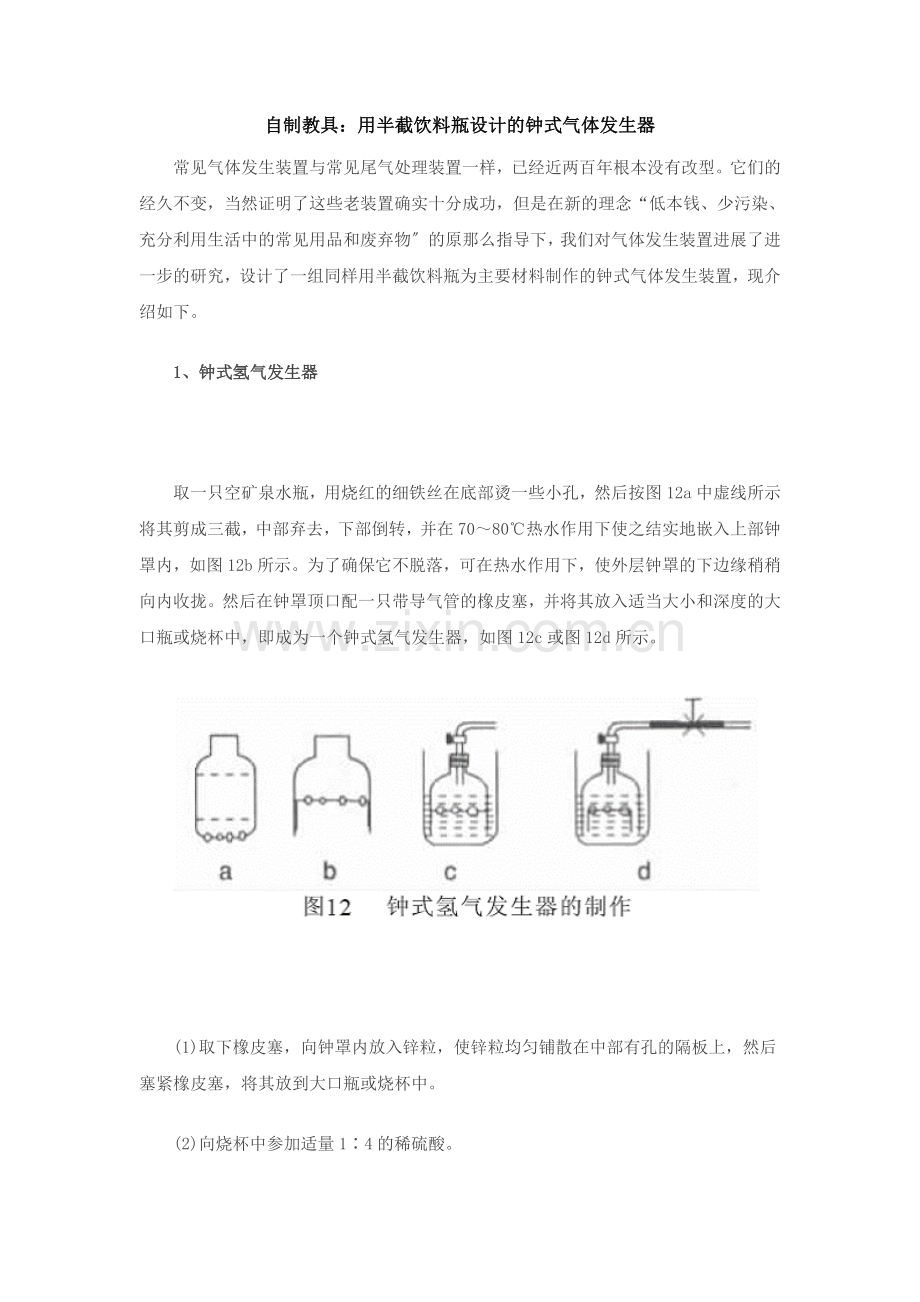

自制教具：用半截饮料瓶设计的钟式气体发生器
常见气体发生装置与常见尾气处理装置一样，已经近两百年根本没有改型。它们的经久不变，当然证明了这些老装置确实十分成功，但是在新的理念“低本钱、少污染、充分利用生活中的常见用品和废弃物〞的原那么指导下，我们对气体发生装置进展了进一步的研究，设计了一组同样用半截饮料瓶为主要材料制作的钟式气体发生装置，现介绍如下。
1、钟式氢气发生器

取一只空矿泉水瓶，用烧红的细铁丝在底部烫一些小孔，然后按图12a中虚线所示将其剪成三截，中部弃去，下部倒转，并在70～80℃热水作用下使之结实地嵌入上部钟罩内，如图12b所示。为了确保它不脱落，可在热水作用下，使外层钟罩的下边缘稍稍向内收拢。然后在钟罩顶口配一只带导气管的橡皮塞，并将其放入适当大小和深度的大口瓶或烧杯中，即成为一个钟式氢气发生器，如图12c或图12d所示。

(1)取下橡皮塞，向钟罩内放入锌粒，使锌粒均匀铺散在中部有孔的隔板上，然后塞紧橡皮塞，将其放到大口瓶或烧杯中。
(2)向烧杯中参加适量1∶4的稀硫酸。
(3)翻开活塞，那么酸液进入钟罩内并与锌粒接触，发生反响生成氢气。
(4)关闭活塞，可使反响停顿。
(5)实验完毕，将盛有锌粒的钟罩从酸液中提出、洗净，同时回收锌粒和酸液。

钟式氢气发生器与启普发生器的原理相一致，功能根本一样，如都可用于制取H2、CO2、H2S等气体。但它具有构造更简单、制作更方便、操作更简便、平安性更好等优点。
