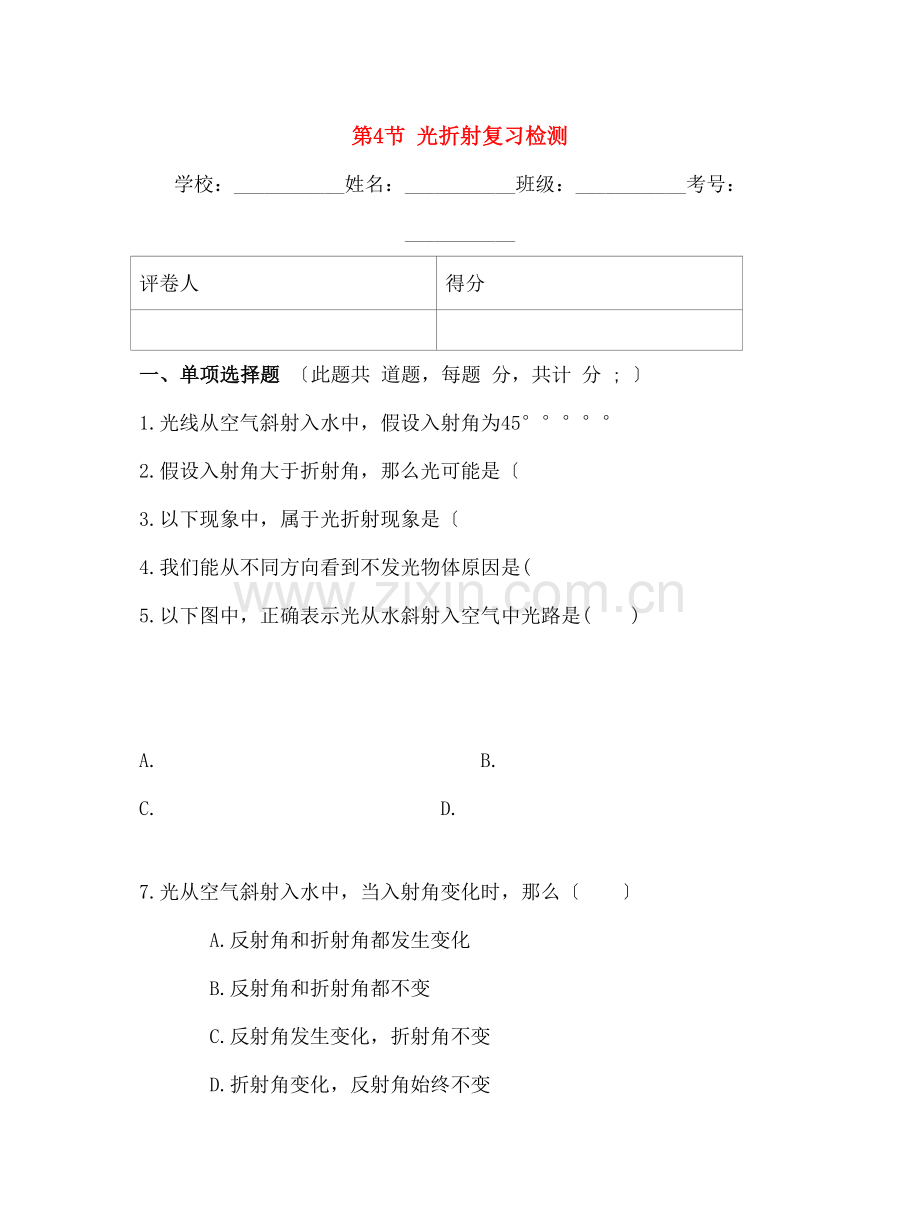

第4节 光折射复习检测
学校：___________姓名：___________班级：___________考号：___________
评卷人
得分
一、单项选择题 〔此题共 道题，每题 分，共计 分 ; 〕
1.光线从空气斜射入水中，假设入射角为45°°°°°
2.假设入射角大于折射角，那么光可能是〔
3.以下现象中，属于光折射现象是〔
4.我们能从不同方向看到不发光物体原因是(
5.以下图中，正确表示光从水斜射入空气中光路是( )
A. B.
C. D.
7.光从空气斜射入水中，当入射角变化时，那么〔 〕
A.反射角和折射角都发生变化
B.反射角和折射角都不变
C.反射角发生变化，折射角不变
D.折射角变化，反射角始终不变
8.关于光折射，以下说法错误是〔 〕
A.光从一种介质进入另一种介质时，传播方向一定发生改变
B.光从水中斜射入空气中时，折射角大于入射角
C.光从空气中斜射入水中，当入射角增大时，折射角也随着增大，但总小于入射角
D.和光反射现象一样，折射光路也是可逆
9.从水面上看斜插入水中筷子，水下局部向上弯折了。这是〔
2-4-11所示，因为湖水平静，岸上景物与湖中倒影在照片上十分相似。以下几种方法中，不能用来区别真实景物与它在湖中倒影方法是〔 〕
图2-4-11
11.在如下图四种情景中，属于光折射现象是〔 〕
A. B.
C. D.
12.把一根筷子插入水中，所看到现象是以下图中 ( )
A. B. C. D.
评卷人
得分
二、填空题 〔此题共 道题，每题 分，共计 分 ; 〕
13.唐朝著名诗人储光羲钓鱼湾中，有一句诗词“潭清疑水浅，荷动知鱼散〞。意思是清澈潭水看起来变______了，春荷一动，鱼尽散去。在这里，诗人看到潭底和水中鱼，都是______像，且看到位置比实际位置都偏______，这是由于光______造成。
°角射到平静湖面时,反射角是_______,当中午阳
光垂直射向湖面时,入射角、反射角都等于_______.
15.早晨阳光射到地球上,看到太阳在远方地平线上,阳光在这时_______〔“是〞或“不是〞〕直线传播,因此,看到太阳所在位置_______〔“高于〞或“低于〞〕太阳实际位置,这种现象是由于阳光通过了大气层时发生了_______而出现.
16.由于光折射引起视觉变换而产生现象是非常多。例如：斜插在水中筷子，从上面看起来在水中局部筷子向______弯折；潜水员在水中观看岸上树，看起来比实际______。
17.孩子在湖边观鱼〔图2-4-14〕,这条鱼实际在 C点处,但孩子看见鱼是在 D点处.那么小孩这样看结果是因为从
水下发射光发生了_______,所看到是鱼_______〔填“实像〞或“虚像〞〕,光是从_________〔“空气中射到水中〞或“水中射到空气中〞〕,鱼反射光线折射时_______〔“靠近〞或“偏离〞〕法线,小孩看到鱼深度比鱼所在实际深度_______,由于折射使孩子感到好似鱼真实位置_______〔“改变了〞或“没改变〞〕.
18.光线垂直射到水面时,入射角是_______,折射角是_______,光线进入水中时传播方向_______〔填“发
生〞或“不发生〞〕改变.
19.如下图，一束光斜射到平静水面上，同时发生反射和折射，那么反射光线与入射光线夹角为________度，折射角________入射角(选填“大于〞“小于〞或“等于〞)。
20.古诗词中有许多描述光学现象诗句，如“潭清疑水浅〞说就是光__________现象，“池水映明月〞说就是光__________现象。
21.光线垂直射到水面时，入射角是______，折射角是______，光线进入水中时传播方向______〔填“发生〞或“不发生〞〕改变。
22.如下图是光在空气和玻璃两种介质界面处发生折射和反射光路图。请你区分：______是界面，______是空气，______是玻璃，______是入射光线，______是折射光线，折射角为______，折射光线与反射光线夹角是______。
评卷人
得分
三、实验探究题 〔此题共 道题，每题 分，共计 分 ; 〕
23.某实验小组在探究光折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：
空气中入射角i
0°
30°
45°
60°
水中折射角r
0°
22°
32°
40°
玻璃中折射角β
0°
17°
24°
30°
分析表格中数据，你肯定能得出一些规律。请写出一条：___________。
“光折射〞后，想知道光进入不同介质时，弯曲程度是否一样(折射角是否相等)，如不同，弯曲程度与什么因素有关。
教师帮她设计了下面实验：
用一厚玻璃缸盛一定量水，让一激光手电筒射出光束从空气中斜射入水中，从水中再进入玻璃，然后再进入空气中，其光路图如下图2-4-12。小敏还上网查出了一些介质其他参数，如下表：
图2-4-12
物质
空气
水
玻璃
植物油
密度〔kg/m3〕
1.29
1000
3×105
×108
2×108
〔1〕分析光路图，你能得出什么结论
〔2〕分析表中数据猜测：①玻璃密度比水密度___________；②光在植物油中传播速度比在水中传播速度___________。
〔3〕你能得出折射角变化规律吗
评卷人
得分
四、作图题 〔此题共 道题，每题 分，共计 分 ; 〕
25.完成以下光路图,并标出反射角大小.
图2-4-1
2-4-7所示两架敌机，一架是实际飞机，另一架是在潜水艇上观察到该飞机像，请用光作图法
确定哪架是实际飞机。
图2-4-7
1.【答案】B
【解析】
2.【答案】B
【解析】只有光从一种介质射入另一种介质中时，光线才会产生偏折；光从一种介质垂直射入另一种介质时，光传播方向不变。而光从空气斜射入其他介质时，入射角大于折射角。
3.【答案】A
【解析】人站在岸边能看到水中鱼是光折射现象，而看到自己像是平面镜成像，属于光反射现象，用潜望镜看远处景物也是利用平面镜反射，小孔成像是由于光直线传播。
4.【答案】B
【解析】
5.【答案】A
【解析】光线从水斜射入空气中时，折射光线远离法线，折射角大于入射角，且折射光线与入射光线分别在法线两侧，故A正确。
6.【答案】A
【解析】
7.【答案】A
【解析】光从空气斜射入水中，一局部光在水面上发生反射，另一局部光进入水中而发生折射。根据光反射规律和折射规律，当入射角改变时，反射角及折射角都将随之改变。
8.【答案】A
【解析】光从一种介质斜射入另一种介质时，传播方向通常会改变，但垂直射入时，传播方向不变。光从空气中斜射入水中，折射光线向法线偏折，因而折射角小于入射角。而且，折射角随着入射角增大而增大。由于在光折射中光路是可逆，所以反过来不难理解，光从水中斜射入空气中时，折射角大于入射角。
9.【答案】B
【解析】当光从水中斜射入空气中时，折射光线远离法线，折射光线反向延长线形成水中筷子变浅虚像，B对。
10.【答案】D
【解析】湖里倒影可看成是平面镜成像而成。由于光在反射和折射时，一局部入射光会被水吸收，因此看到倒影比真实景物略暗一些；所照倒影照片比真实景物清晰度也略差一些。同时根据平面镜成像特点还可知，所成倒影与真实景物比拟是大小相等、左右倒置虚像，但倒影中人物身高比真实人物略大一些，不是平静湖面造成，而是冲洗照片时结果。
11.【答案】C
【解析】A项应用了光直线传播；B、D项利用了光反射；只有C属于光折射现象。
12.【答案】C
【解析】筷子在水中局部反射光线从水中斜射入空气中时，折射光线要远离法线，人眼逆着折射光线看过去，水中筷子向上平移，应选C项。
13.【答案】浅 虚 高 折射
【解析】“潭清疑水浅〞意思是透过清澈潭水看到潭底和鱼都变浅了，光由潭底或鱼射向空气过程中，在水面发生了折射，折射光线变得更加偏离法线，人眼逆着折射光线看去，感觉到潭底或鱼变浅了，这是一种视觉上错觉，是由于光折射造成。
14.【答案】可逆 60° 0°
【解析】
15.【答案】不是 高于 折射
【解析】
16.【答案】上 高
【解析】
17.【答案】折射 虚像 水中射到空气中 偏离 浅 改变了
【解析】
18.【答案】0° 0° 不发生
【解析】当光线垂直射向界面时,反射光线、折射光线都与法线重合,所以根据折射角、入射角含义可以知道,折射角、入射角都是0°,折射光线不发生变化.
19.【答案】120 小于
【解析】发生光反射时，反射光线、入射光线和法线在同一平面内，反射光线、入射光线分别位于法线两侧，反射角等于入射角，此时入射角是60°，那么反射角也是60°，反射光线与入射光线夹角为120°；当光从光疏介质斜射入光密介质中时，折射光线向法线靠拢，折射角小于入射角。
20.【答案】折射 反射
【解析】“潭清疑水浅〞意思是说清澈潭水看上去好似变浅了，实际看到是潭底虚像，这是由光折射形成。“池水映明月〞是说晚上可以从池水中看到明亮月亮，是平面镜成像，实质是光反射形成。
21.【答案】0° 0° 不发生
【解析】当光线垂直射向界面时，反射光线、折射光线都与法线重合，所以根据折射角、入射角含义可以知道，折射角、入射角都是0°，折射光线不发生变化。
22.【答案】MM′ MM′上方 MM′下方 BO OC 30° 90°
【解析】由于∠AON＝∠BON，所以AO、OB一定是入射光线和反射光线，OC一定是折射光线。又由于折射光线和入射光线分居法线两侧，可推导出：BO是入射光线、OA是反射光线。NN′是法线，MM′是界面。因为光在空气和其他介质界面处发生折射时，总是空气中角大，可判断MM′上方是空气。
23.【答案】〔1〕入射角为0°，折射角也为0°；〔2〕入射角增大，折射角也随着增大；〔3〕光从空气斜射入不同介质中折射角不同。〔写出其他规律，只要正确同样可以〕
【解析】答复此题首先要熟练掌握光折射规律有哪些，然后结合表格中数据来提出问题，注意分析入射角和折射角变化规律，光在不同介质中发生折射有什么不同等。
24.【答案】(1)光线进入不同介质中弯曲程度不同。
(2)大 大
(3)光由密度小物质斜射入密度大物质中时，折射角小于入射角。
【解析】由图可以看出，光进入不同介质时弯曲程度不同。从表中参数可知，介质密度越大，光速越小，由此可见，玻璃密度一定大于水密度。因为植物油密度小于水密度，可见光在其中传播速度一定比在水中传播速度大。光由空气进入水，再进入玻璃，介质密度不断增大，而折射角却逐渐减小，说明光由密度小物质斜射入密度大物质中时，折射角小于入射角。
25.【答案】
【解析】
26.【答案】如下图，先连接观察口和上面飞机，交界面于点O，再连接下面飞机和O点，即为入射光线。
【解析】飞机射向水面一局部光进入水中发生折射，且折射角小于入射角，当折射光线射入潜水员眼中
时，他就会逆着折射光线看去，看到由折射光线反向延长线会聚而成变高虚像，因此两架敌机中下面一架是实际飞机。由以上分析可知，折射光线一定在观察口和上面那架飞机连线上。确定了折射光线，就确定了入射点，连接下面飞机和入射点就是入射光线。
