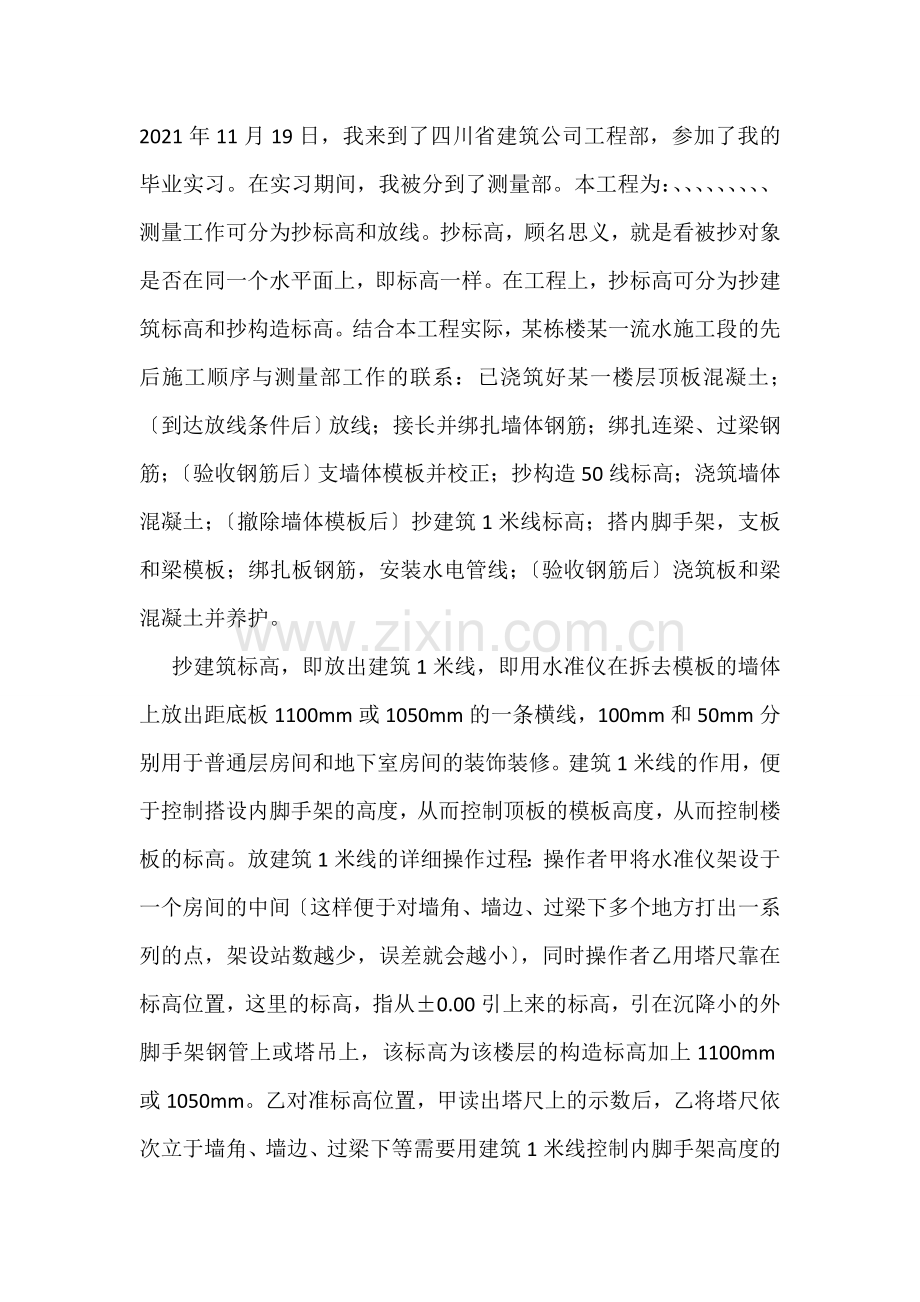

2021年11月19日，我来到了四川省建筑公司工程部，参加了我的毕业实习。在实习期间，我被分到了测量部。本工程为：、、、、、、、、、测量工作可分为抄标高和放线。抄标高，顾名思义，就是看被抄对象是否在同一个水平面上，即标高一样。在工程上，抄标高可分为抄建筑标高和抄构造标高。结合本工程实际，某栋楼某一流水施工段的先后施工顺序与测量部工作的联系：已浇筑好某一楼层顶板混凝土；〔到达放线条件后〕放线；接长并绑扎墙体钢筋；绑扎连梁、过梁钢筋；〔验收钢筋后〕支墙体模板并校正；抄构造50线标高；浇筑墙体混凝土；〔撤除墙体模板后〕抄建筑1米线标高；搭内脚手架，支板和梁模板；绑扎板钢筋，安装水电管线；〔验收钢筋后〕浇筑板和梁混凝土并养护。
抄建筑标高，即放出建筑1米线，即用水准仪在拆去模板的墙体上放出距底板1100mm或1050mm的一条横线，100mm和50mm分别用于普通层房间和地下室房间的装饰装修。建筑1米线的作用，便于控制搭设内脚手架的高度，从而控制顶板的模板高度，从而控制楼板的标高。放建筑1米线的详细操作过程：操作者甲将水准仪架设于一个房间的中间〔这样便于对墙角、墙边、过梁下多个地方打出一系列的点，架设站数越少，误差就会越小〕，同时操作者乙用塔尺靠在标高位置，这里的标高，指从±0.00引上来的标高，引在沉降小的外脚手架钢管上或塔吊上，该标高为该楼层的构造标高加上1100mm或1050mm。乙对准标高位置，甲读出塔尺上的示数后，乙将塔尺依次立于墙角、墙边、过梁下等需要用建筑1米线控制内脚手架高度的部位。甲以先前读数为基准，指示乙上下移动塔尺，直至到达这一示数，然后乙用铅笔在塔尺底部画出一条横线标记。同理，其他部位也是如此。最后，用墨斗将这些横线连起来，这些墨线就是建筑一米线。
抄构造标高，即放出构造50线，即在已绑扎完本层墙体钢筋和支好本层墙体模板并校正好后，用水准仪在相对竖直的钢筋上放出高于本层楼板标高50cm的一条横线，目的用于控制墙体混凝土的浇筑高度，更重要的是控制本层楼板的浇筑厚度。放构造50线的操作过程与放建筑1米线的操作过程根本一样，不过操作者需在钢筋上画出横线标记，并用红色油漆涂好或用红色胶带贴好，便于浇筑混凝土的砼工能清楚地看到。
放线，是用专门的仪器设备及必用的工具，将图纸上的线以及有其他作用的线真实反映到建筑实体上。放线工作用到的仪器和工具大致有：经纬仪，铅垂仪〔借助仪器中安置的高灵敏度水准管或水银盘反射系统，将激光束引导至铅垂方向，用于进展竖向准直的一种工程测量仪器〕，墨斗，墨汁，线坠，塑料平板，铅笔，小刀，对讲机，卷尺。以本工程的25 #楼为例，当进展到第10层顶板第1流水施工段时，放线过程大致是这样的：
清理放线孔1及对应的以下楼层所有放线孔，操作者甲架设铅垂仪于最底层南北控制线与东西控制线的交点上，调平后，向上层发射激光，并能穿过所有放线孔从而到达第10层的放线孔。操作者乙在第10层放线孔位置放置一塑料平板，平板上有两条互为垂直的线，上下两操作者通过对讲机进展交流。乙指示甲调整激光焦距，从而使激光束在平板上显示的是一个点。乙调整塑料平板，直至平板上这个点与激光点重合。调整好平板后，操作者丙以平板上的点为中心架设经纬仪。然后甲又将铅垂仪架设于放线孔2处最底层两控制线交点，调平后向上投射激光，按以上方法，乙到对应位置对点。对点完成后，乙用一支削尖的铅笔对准该点，操作者丙转动望远镜，直至对准该点，然后拧紧水平制动螺旋。操作者丙与乙可用打手势进展交流。根据丙的指示，乙在望远镜能转动的这一方向上用铅笔打出一系列的点。打好点后，用墨斗弹线，这根墨线即南北向控制线。操作者甲再将铅垂仪架设于放线孔3处最底层两控制线交点，按以上方法，用塑料平板对准点后，操作者丙拧松水平制动螺旋，用望远镜对准该点，对准后拧紧水平制动螺旋，在这一方向上打点，弹线，东西向控制线便产生了。其他墙线、门窗洞口线、距墙面的50控制线等根据图纸上的尺寸标注均用卷尺量出，打点后用墨斗弹线，这一施工段的放线工作根本完成。
当进展到第10层顶板第1流水施工段放线时，南北控制线已用铅垂仪和经纬仪放出，假设放线孔3或其他对应以下任一放线孔无法疏通时，东西向的控制线该用什么方法放出呢？遇到类似情况，需借助线坠进展吊线。取三根长木方，其中两根辅助另一根南北横放在第10层第1流水施工段与第2流水施工段施工缝附近，木方挂住线坠，缓缓将其放下。在第9层顶板第2施工段上找出一条清晰的东西向控制线，移动木方上线坠的线，直至线坠的牛头尖对准第9层顶板第2施工段上的东西向控制线。操作者丙在放出南北向控制线时，拧松水平制动螺旋，然后对准木方上线坠的线，对准后拧紧水平制动螺旋，操作者乙与丙配合在这一方向上打点，用墨斗弹线，东西向控制线即已放出。
无放线孔时，应怎样将下层的控制线引到上层呢？以24 #楼为例，假设工程进展到地下室第1层顶板第1施工段放线时，该楼板上还未留设放线孔，需从地下室第2层顶板第2施工段上的两个方向上的控制线引到地下室第1层顶板第1施工段上。操作者甲以地下室第2层顶板第2施工段上的两个方向上的控制线交点为中心架设经纬仪。操作者乙在地下室第1层顶板第1施工段上靠近施工缝附近，用两箍筋作为一个稳定的骨架，将线坠吊在上面。调平后，甲用望远镜对准本层东西向控制线，然后拧紧水平制动螺旋，然后再对准施工缝位置，乙与甲配合打出一个点A，然后甲用望远镜瞄准线坠上的线，乙通过观察甲的手势从而移动线坠上的线，直至望远镜对准该线，然后乙将线坠自由放下，线坠的牛头尖在板上将产生一个点B，用墨斗将A、B两点弹出一条线AB。原理上，线AB与地下室第2层顶板第2施工段上的东西向控制线在同一个垂直面上。然后甲将经纬仪架设于AB线上一点，乙用铅笔到地下室第2层顶板第2施工段的东西向控制线上对点，对准后，拧紧水平制动螺旋，然后乙到地下室第1层顶板第1施工段上打出一系列的点，用墨斗弹线后便形成了一条东西向控制线，同时，甲读出望远镜内角度的度数。南北向控制线的放线方法：用一根直长木方吊住线坠在东西方向从施工缝位置伸出楼面，移动线坠，直至牛头尖对准下层的东西向控制线，对准后用卷尺量出一条南北向墙体的50控制线至线坠牛头尖的距离，对应于上层第1施工段，按此距离用卷尺从线坠向下垂的折点量到的东西向控制线上，打点。甲将经纬仪架设于此点，并计算出与先前读出的望远镜内角度垂直的另一角度，调整望远镜，直至到达这一角度，然后拧紧水平制动螺旋，乙与甲配合，在南北向打出一系列的点，用墨斗弹线后，南北向控制线便产生了。
