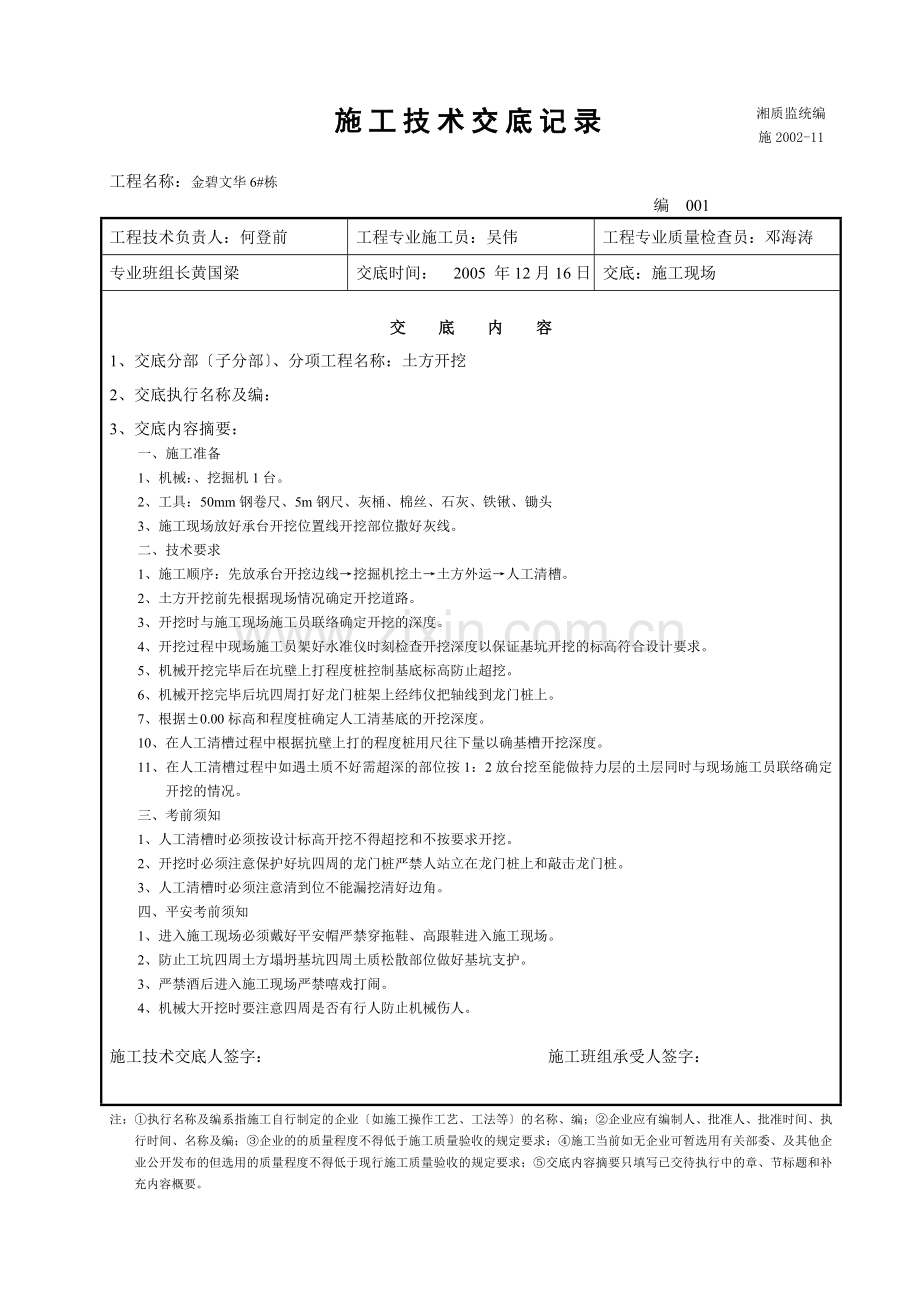

金碧文华楼施工技术交底分部工程.doc

湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋
编 001
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：邓海涛
专业班组长黄国梁
交底时间： 2005 年12月16日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：土方开挖
2、交底执行名称及编：
3、交底内容摘要：
一、施工准备
1、机械：、挖掘机1台。
2、工具：50mm钢卷尺、5m钢尺、灰桶、棉丝、石灰、铁锹、锄头
3、施工现场放好承台开挖位置线开挖部位撒好灰线。
二、技术要求
1、施工顺序：先放承台开挖边线→挖掘机挖土→土方外运→人工清槽。
2、土方开挖前先根据现场情况确定开挖道路。
3、开挖时与施工现场施工员联络确定开挖的深度。
4、开挖过程中现场施工员架好水准仪时刻检查开挖深度以保证基坑开挖的标高符合设计要求。
5、机械开挖完毕后在坑壁上打程度桩控制基底标高防止超挖。
6、机械开挖完毕后坑四周打好龙门桩架上经纬仪把轴线到龙门桩上。
7、根据±0.00标高和程度桩确定人工清基底的开挖深度。
10、在人工清槽过程中根据抗壁上打的程度桩用尺往下量以确基槽开挖深度。
11、在人工清槽过程中如遇土质不好需超深的部位按1：2放台挖至能做持力层的土层同时与现场施工员联络确定开挖的情况。
三、考前须知
1、人工清槽时必须按设计标高开挖不得超挖和不按要求开挖。
2、开挖时必须注意保护好坑四周的龙门桩严禁人站立在龙门桩上和敲击龙门桩。
3、人工清槽时必须注意清到位不能漏挖清好边角。
四、平安考前须知
1、进入施工现场必须戴好平安帽严禁穿拖鞋、高跟鞋进入施工现场。
2、防止工坑四周土方塌坍基坑四周土质松散部位做好基坑支护。
3、严禁酒后进入施工现场严禁嘻戏打闹。
4、机械大开挖时要注意四周是否有行人防止机械伤人。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6 #栋 编 002
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：邓海涛
专业班组长：黄国梁
交底时间： 2005 年12月24日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：承台垫层
2、交底执行名称及编：
3、交底内容摘要：
一、施工准备
1、机具：砼运输车、斗车、振动棒、铁锹。
2、材料：商品砼的砂石料必须送检合格水泥具有合格证同时复试合格。
3、商品砼进入施工现场必须由试验室出具配合比砼垫层为C10。
二、技术要求
1、浇筑砼前先检查模板截面尺寸是否符合设计要求经监理验收合格前方可进展砼的浇筑。
2、浇捣前检查砼的丹落度是否与配合比相符。
3、砼浇筑时必须专人振捣。
4、砼浇筑采用插入式振动棒进展振捣实振动棒操作时要做到快插慢抽间距不大于50cm防止出现蜂窝麻面和振捣不实做到所浇筑的砼内外光外表平整。
5、在浇筑中用水准仪进展跟踪、控制外表平整后及时压光。
6、砼浇筑完毕后在砼初凝之后经凝之前进展二次外表抹压排除上表而后泌水用木拍反复抹压实。
7、浇筑条基时如有施工缝为使施工缝处的接缝严在浇筑前对缝外表进展凿毛处理去除浮粒平浇一道
1：2水泥砂浆20厚随即浇筑砼。
8、施工缝留设时必须垂直面留设用模板挡齐。
9、砼浇筑完毕后要及时进展养护养护时间不少于7天。
10、砼浇筑完毕后强度必须到达1.2Mpa才允许上人施工操作。
三、考前须知
1、浇筑砼时必须严格按配合比施工经常检查砼的坍落度。
2、必须专人振捣振动棒捣间隙小于50cm。
四、平安考前须知
1、进入施工现场必须戴好平安帽严禁穿拖鞋、高跟鞋进入施工现场。
2、持振动棒人必须穿胶鞋戴好绝缘手套。
3、现场用电必须由电工接不得私自乱接乱拉。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验。
湘质监统编
施2002-11
施工技术交底记录

工程名称：景湾小区〔经济适用房〕三十三、三十六栋 编 003
工程技术负责人：何登前
工程专业施工员：张英萍
工程专业质量检查员：伍根明
专业班组长：徐勇
交底时间： 2004 年11月20日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：土方开挖、砌砖胎模
2、交底执行名称及编：
3、交底内容摘要：
根底砖砌体
一、施工准备
1、材料准备：砂石料、水泥必须经试验复试合格前方可使用。
2、工具：瓦、灰桶、棉线、灰斗车、搅拌机。
二、技术要求]
1、本工程砌体为M10水泥砂浆砌Mu10砖。
2、砖提早一天潮湿四周进砖1.5cm为宜严禁干砖上墙。
3、根底砌体采用一顺一丁砌筑砌筑为“三一〞砌筑法即一铲灰、一块砖、一挤揉。按山丁檐跑砌筑跑砖跑通。
4、砌筑灰缝按灰缝砌筑砌筑时要求双面挂线砌筑标高自标高-1.15～-0.39共砌11皮砖。
5、砌筑时先摆底子自无构造柱的一侧往有构造柱的位置排砖砌筑时按1m8皮砖排砖。砌筑时马牙搓为五进五退先退后进。
6、砌筑时压墙筋必须按做每8皮砖一压筋。
7、砌墙时必须立皮数杆保证灰缝均匀。
三、质量要求
1、要求垂直度平整度偏向不大于3mm；
2、轴线位移偏向不大于5mm要求每间房量净空检查轴线。
3、灰缝均匀饱满竖向立缝程度灰缝均在8-12mm范围之内丁走缝不大于2cm。
四、奖罚要求
1、砌筑时如超过上述质量要求自行拆墙拆墙超过50皮砖者每块砖罚款1元。
2、砌筑时严格按一顺一丁组长砌施工同时服从现场施工人员调动服从理违者罚款。
五、平安考前须知
1、进入施工现场要戴好平安帽严禁穿拖鞋、高跟鞋进入施工现场。
2、严禁酒后作业打架斗殴现象。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 004/1
工程技术负责人：何登前
工程专业施工员： 吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月26日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
模 板 工 程
模板要求：
a. 模板必须有足够的强度刚度稳定性；
b. 模板接缝严不得有漏浆之处；
c. 模板必须便于装拆。
一、剪力墙柱模板：
〔1〕工艺流程：弹剪力墙柱位置线→抹找平层作定位墩→安装剪力墙柱模板→安柱箍和对拉螺栓→办预检
〔2〕按标高抹好水泥砂浆找平层按位置线做好定位墩台以便保证柱轴线边线与标高的准确或者按照放线位置在剪力墙柱四边离地5～8cm处的主筋上焊接支杆从四面顶住模板以防止位移。
〔3〕安装剪力墙柱模板：通排剪力墙柱先装两端剪力墙柱经校正、固定、拉通线校正中间各剪力墙柱。模板按剪力墙柱子大小预拼成一面一片的木模板定型侧板就位后先用铅丝与主筋绑扎临时固定用U形卡将两侧模板连接卡紧安装完两面再安另外两面模板。
〔4〕在柱模纵向每隔1m左右留出洞口以便从洞口中浇筑砼。剪力墙柱顶与梁交接处要留出缺口缺口尺寸即为梁的高及宽并在缺口两侧及口底钉上衬口档衬口档离缺口边的间隔 即为梁侧板及底板的厚度。断面尺寸较大的矩形柱支模时将采用定型角钢柱箍并在模板两侧用φ的螺栓进展对拉对模板进展固定。同时根据柱模尺寸、侧压力大小在模板设计中确定柱箍的尺寸及间距。一般情况下定型角钢柱箍间距为：在2m以下部分为500mmm2m以上部分为700mm。
〔5〕安装柱模的拉杆或斜撑：柱模每边设2根拉杆固定于事先预埋在楼板内的钢筋环上用经纬仪控制用花篮螺栓调节校正模板垂直度。拉杆与地面夹角直为45°预埋的钢筋环与柱间隔 宜为3/4。
〔6〕将剪力墙柱模内清理干净封闭清理口模板预检。

注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 004/2
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月26日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
模 板 工 程
二、现浇砼普通楼面梁板模板：
在楼板及梁板模板安装前先根据楼面找平层的水准点用水准仪在支撑系统上做好水准点以便于模板安装在一样的程度面上确保楼面砼的平整度。梁侧板、底板及楼板的底板均全部采用12mm厚木模板并用60×80的木杉枋作背楞。在主次梁交接处要在主梁侧板上留缺口并钉上衬口档次梁的侧板和底板钉在衬口档上。满堂红模板支撑系统均要根据计算确定使其具有足够的承载力、刚度和稳定性能可靠地承受新浇筑砼的自重和压力以及在施工过程中所产生的各种荷载严格按经计算的间距进展立杆和斜撑的搭设。当对700mm以上的深梁支模时由于在浇筑砼过程中侧压力较大仅在侧板支设横档斜撑不易撑牢。将采取在中部用铁丝穿过横档对拉或用对拉螺栓将两侧模板拉紧以防胀模其它同一般梁支模一样。为便于深梁绑扎钢筋可先装一面侧板钢筋绑好后再装另一面侧板拉铁丝对拉螺栓在钢筋入模后安装。
三、楼梯模板：
施工前根据实际层高进展放样先安装休息平台梁模板再安装楼梯模板斜楞然后铺设楼梯底模最后安装外帮侧模和踏步模板。安装模板时要特别注意斜向支柱〔斜撑〕的固定防止浇筑砼时模板的挪动。对楼梯施工存在的踏步尺寸不准及容易踏坏现象须采用封闭式支模解决该问题使楼梯整体性及外观质量好楼梯踏步和底面光滑平整踏步高度一致。
四、模板工程施工要点：
〔1〕本工程所有的砼构件均按清水砼制作的质量要求进展支模模板在使用前必须进展清理与修正按刷隔离剂确保其周转率同时确保附着在构件外表的隔离剂不得影响构件外表装饰施工质量。支模时模板平缝采用胶带纸粘贴阴角处板缝采用PE封条进展封。
〔2〕安装前必须由施工员作好书面技术交底班组长作好口头交底安装后由施工员、质检员、班长共同验收并经监理方验收认可后才能浇筑砼。各类柱、梁板等安装前用测量仪器测量轴线和标高施工中及时加强检查和复核在浇筑砼时安排专人护模和校正钢筋发现问题及时处理。
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 004/3
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月26日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：

模 板 工 程
〔3〕对跨度大于4m或悬挑长度大于2m的梁按施工要求进展1/1000～3/1000起拱；对跨度大于8m的梁和3.6m的平板支模时按1/400起拱。
五、模板撤除：
〔1〕各类砼构件模板的撤除：非承重侧模以能保证砼外表及棱角不受损坏时〔大于1.20Mpa〕方可撤除承重模板应按?砼构造工程施工及验收?的有关规定执行。对于柱模板要求砼浇筑后强度到达1.2Mpa才能撤除。对一般梁板要求在砼强度到达设计强度的75才能撤除对大跨度梁板及悬挑梁板必须待砼强度到达100后撤除如因需要必须提早撤除的那么必须加钢顶支撑予以加固。
〔2〕拆模时操作员要站在平安处以免发生平安事故待该段模板全部拆完后方准将模板、配件、支架等运出进展堆放。拆模时严禁将模板直接从高处往下扔以防止模板变形和损坏。拆下的模板等配件要有人接应传递按指定地点堆放并做到及时清理维修和涂刷脱模剂以备待用。
〔3〕剪力墙柱子模板撤除：先拆掉柱斜拉杆或斜支撑卸掉柱箍和对拉螺栓再把连接每片柱模板的U形卡拆掉然后用撬棍轻轻撬动模板使模板与砼脱离。
〔4〕梁板模板撤除：
①应先拆梁侧帮模板再撤除楼板模板拆楼板模板先拆掉程度拉杆然后撤除支柱。
②有穿对拉螺栓的部位要先拆掉对拉螺栓和梁托架再撤除梁底模。
六、平安要求：
〔1〕进入施工现场必须戴好平安帽严禁穿拖鞋和高跟鞋进入工地。
〔2〕严禁酒后上工地严禁酗酒闹事、打架嘻戏打闹。
〔3〕严禁乱拉乱接用电线路由专职电工接线。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 005/1
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月28日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
钢 筋 工 程
一、钢筋工程
〔1〕施工员和操作工必须反复熟悉图纸和实在掌握设计意图按时图纸规定的品种、形状和尺寸进展钢筋配料、加工和焊接、绑扎、机械连接等。
〔2〕钢筋进场时必须有钢材出厂合格证或质量证明抄件并按规定进展抽样送检合格前方可进展加工。
〔3〕本工程钢筋用量较大、品种较多为了进步工作效率防止混用将一律按楼层、按部位、按构件名称用扎丝挂牌编堆放。运输中用钢丝索分别予以捆扎。
〔4〕在钢筋绑扎过程中要严格按及设计的规定控制好梁板、柱剪力墙的保护层厚度。详细的控制为：在现场预制与构造砼同标50×50的砼小垫块其厚度同于保护层厚在垫块内预埋铁丝以便垫块的绑扎固定。
〔5〕梁板、柱剪力墙钢筋的接头位置、搭接长度、同一断面的接头数量要符合设计要求和规定。
〔6〕钢筋绑扎前做好准备工作绑扎时钢筋的编和位置要准确钢筋穿插的先后顺序明确梁柱剪力墙交接处钢筋重迭其绑扎顺序为“先梁底筋再箍筋最后面筋〞。钢筋摆放前先在模板上画好线。梁与梁、梁与柱剪力墙之间相交处的钢筋重迭往往造成部分楼板起厚此时次梁箍筋高度应适当减小。在转角处板筋和梁负弯矩筋穿插重迭板往往超厚因此梁箍筋高度也应适当减小。
〔7〕直径大于14以上的柱钢筋其接头将采用电渣压力焊连接。梁钢采用对焊当下柱的纵筋多于上柱时多余钢筋按设计要求锚入节点内当上柱的纵筋多〔粗〕于下柱时要按设计要求进展插筋柱每边的钢筋多于4根时可一次连接多于4根时同一截面钢筋的接头不得多于总数的50。直径大于14以上的梁钢筋其接头将焊接连接。其它直径小于14的钢筋可采用绑扎接头绑扎接头的最小搭接长度必须符合设计与所规定的要求。
〔8〕焊接连接主要包括：闪光对焊连接、电渣压力焊连接和手工电弧焊连接等。施焊前首先要检查钢材的出厂质量证明书和试验单。所使用钢筋及焊条的品种和质量必须符合设计要求和有关的规定。钢筋的规格、焊接接头的位置、同一截面内接头的百分比要符合设计要求和施工的规定。焊接接头要先送检合格前方可使用。各焊接连接的焊接质量要求详细如下：
①电渣压力焊连接：焊包较均匀突出部分最少高出钢筋外表4mm；电极与钢筋接触处无明显的烧伤缺陷；接头处的弯折角不大于4°；接头处的轴线偏移应不超过0.1倍钢筋直径同时不大于2mm。
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 005/2
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月28日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
钢 筋 工 程
②闪光对焊连接：接头部位不得有横向裂纹；与电极接触处的钢筋外表不得有明显烧伤；接头处的弯折角不大于4°；接头处的轴线偏移不大于0.1倍钢筋直径同时不大于2mm。
③手工电弧焊连接：焊接外表平整不得有较大的凹陷、焊瘤；接头处不得有裂纹；咬边深度、气孔、夹渣的数量和大小以及接头尺寸偏向不得超过设计及所规定的要求。
〔9〕成品的保护：在现浇梁板钢筋绑扎好后为防止成品钢筋被踩乱、踩弯及时搭设好操作平台和运输道施工时用可挪动的钢架凳作支撑上铺竹架板随浇筑随挪动确保绑扎好后的钢筋不被损坏。
〔10〕钢筋的代换：按设计要求采用等强代换钢筋代换必须征得设计、建立方及监理同意且钢筋的最小直径、间距、根数、锚固长度均需满足配筋构造要求。
〔11〕在钢筋绑扎完毕后会同建立、设计、监理等进展隐蔽验收验收合格后即可进展砼施工。
二、允许偏向范围
〔1〕长宽±10mm、网眼尺寸±20mm；
〔2〕绑扎钢筋骨架长度±10mm、宽、高±5mm；
〔3〕受力钢筋间距±10mm钢筋保护厚度±5mm；
〔4〕绑扎箍筋、横向钢筋间距±20mm；
〔5〕钢筋弯起点位置。
三、平安要求
〔1〕进入施工现场必须戴好平安帽；
〔2〕张拉钢筋时两边严禁站人；
〔3〕机械接电由现场电工接严禁乱拉乱接。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 006/1
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月30日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
砼 工 程
一、施工准备
〔1〕砼采用商品砼。
〔2〕必须由试验室开出配合比先计算好浇捣的砼量跟车送到施工现场；
〔3〕振动棒、平板振动器试运转正常。
二、详细操作
〔1〕砼的运输：砼由塔吊直接运至浇筑点。
〔2〕在砼浇筑前要先将模板内的杂物及积水去除干净并将模板浇水润湿钢筋、模板经建立方、设计方、监理、质监方共同验收合格前方能施工。
〔3〕砼浇筑与振捣的一般要求：
①砼下落的倾落高度不得超过2m浇筑高度如超过2m时必须采取措施用串桶或溜等。
②浇筑砼时应分段分层连续进展浇筑层高度应根据构造特点、钢筋疏一般为振捣器作用部分长度的1.25倍不超过50cm。
③使用插入式振捣器应快插慢拔插点要均匀排列逐点挪动顺序进展不得遗漏做到均匀振实。挪动间距不大于振捣作用半径的1.5倍〔一般为30～40cm〕。振捣上一层时应插入下层5cm以消除两层间的接缝。外表振动器〔或称平板振动器〕的挪动间距应保证振动器的平板覆盖已振实部分的边缘。
④浇筑砼应连续进展如必须间歇其间歇时间应尽量缩短并应在前层砼凝结之前将次层砼浇筑完毕。间歇的最长时间应按所用水泥品种、气温及砼凝结条件确定一般超过2h应按施工缝处理。
⑤浇筑砼时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无挪动、变形或堵塞情况发现问题应立即处理并应在已浇筑的砼凝结前修正完好。
〔4〕框架柱砼浇筑：
①校正其准确的位置和垂直度前方可开场浇筑浇筑过程中严格控制及调整垂直度。框架柱浇筑顺序为同一排柱从两端向中间部分推进以免因浇筑砼后由于模板吸水膨胀断面增大而产生横向推力最后使柱发生弯曲变形。

注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 006/2
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间：2005年12月 30日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
砼 工 程
②剪力墙、柱浇筑前底部应先填以5～10cm厚与砼配合比一样减石子砂浆剪力墙、柱砼应分层振捣使用插入式振捣器时每层厚度不大于50cm振捣棒不得触动钢筋和预埋件。除上面振捣外下面要有人随时敲打模板。
③剪力墙、柱高在3m这内可在柱顶直接下灰浇筑超过3m时应采取措施〔用串桶〕或在模板侧面开门子洞安装斜溜槽分段浇捣。每段高度不得超过2m每段砼浇筑后将门子洞模板封闭严实并用箍箍牢。
④剪力墙、柱砼应一次浇筑完毕如需留施工缝时应留在梁底在与梁板整体浇筑时应在柱浇筑完毕后停歇1～1.5h使其获得初步沉实再继续浇筑。
⑤浇筑完毕后要及时将伸出的搭接钢筋整理到位。
〔5〕梁、板砼浇筑：
①梁、板砼将同时浇筑浇筑应由一端开场用“赶浆法〞即先浇筑梁、根据梁高分层浇筑成阶梯形当到达板底位置时再与板的砼一起浇筑随着阶梯形不断延伸梁板的砼浇筑连续向前进展。
②和板连成整体高度大于1m的梁允许单独浇筑其施工缝应留在板底以下2～3cm处。浇捣时浇筑与振捣必须严配合第一层下料慢些梁底充分振实后再下二层料用“赶浆法〞保持水泥浆沿梁底包裹石子向前推进每层均应振实后再下料梁底及梁帮部位要注意振实振捣时不得触动钢筋及预埋件。
③梁柱节点钢筋较时浇筑此处砼时宜用小粒径石子同强度等级的砼浇筑并用小直径振捣棒振捣。
④浇筑板砼的虚铺厚度应略大于板厚用平板振捣器垂直浇筑方向来回振捣厚板可用插入式振捣器顺浇筑方向进展振捣并用铁插尺检查砼厚度振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板砼时不允许用振捣棒铺摊砼。
⑤施工缝位置：沿次梁方向浇筑楼板施工缝应留置在次梁跨度的中间1/3范围内。施工缝的外表应与梁轴线或板面垂直不得留斜槎。施工缝宜用木板或钢丝网挡牢。
⑥施工缝处须待已浇筑砼的抗压强度不小于1.2Mpa时才允许继续浇筑。在继续浇筑砼前施工缝砼外表应凿毛剔除浮动石子并用水冲洗干净后先浇一层水泥浆然后继续浇筑应细致操作振实使新旧砼严结合。

注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华6#栋 编 006/3
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间： 2005年12月30日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：根底
2、交底执行名称及编：
3、交底内容摘要：
砼 工 程
〔6〕楼梯砼浇筑：
①楼梯段砼自下而上浇筑先振实底板砼到达踏步位置时再与踏步砼一起浇捣不断连续向上推进并随时用木抹子〔或铁抹子〕将踏步上外表抹平。
②施工缝位置：楼梯砼宜连续浇筑完、多层楼梯的施工缝应留置在楼梯段1/3的部位。
〔7〕砼养护：浇筑完的砼需加强保护常温条件下砼在浇筑10～12h内用草袋覆盖并保持潮湿养护时间不少于7d强度到达1.2Mpa以后才准在其上来往行人和安装模板及支架对于掺用缓凝型外加剂或有抗渗性要求的砼其养护时间不得少于14d。
三、平安要求
〔1〕进入现场必须戴好平安帽严禁穿拖鞋和高跟鞋进入工地；
〔2〕现场机械接电由现场电工接严禁乱拉乱接；
〔3〕服从现场理。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称： 编 007
工程技术负责人：何登前
工程专业施工员：
工程专业质量检查员：
专业班组长：
交底时间： 年 月 日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：主体
2、交底执行名称及编：
3、交底内容摘要：
砌 体 工 程 施 工
一、根据设计要求：本工程外墙、梯间墙为240普通烧结砖；厨房、卫生间为120厚普通烧结砖；其他墙体采用240厚普通烧结砖砌块Mu10。
二、砖砌体工程施工
〔1〕首先要确保砌体和砂浆的设计强度等级砌体的几何尺寸要符合规定且外观质量良好砌筑砂浆要严格按试验室出具配合比单进展配制。
〔2〕砌筑前严格控制砌体的含水率含水率控制在10～15之内气温较高时砌体必须提早一天浇水潮湿；气温较低时不宜浇水将加大砂浆的稠度；在雨天砌筑时不使用含水率高的砌体。
〔3〕砌筑时严格执行操作规程做到双面挂线保证砌体正手墙面和反手墙面的平整度和垂直度；按一顺一丁砌筑方式确保砌体组砌合理正确采用“三一〞法即一皮砖、一灰、一挤压的确保灰缝饱满到达横平竖直上下错缝、搭接正确。
〔4〕砖墙严格按皮数杆高度砌筑要求做到三皮一靠五皮一吊且灰缝实砂浆饱满饱满度不低于80。
〔5〕当框架填充墙砌体砌至梁底下一块砖的位置时必须进展斜砌并用砂浆灌缝。砖混部分砌至圈梁底下一块砖的位置时承重墙体必须砌成丁砖。
〔6〕对于开间和进深较大处的填充墙为保证其稳定性将根据设计及要求设置构造柱。在构造柱马牙搓处砌筑时采用先退后进的方式每50cm高设置2φ6程度拉接筋锚入构造柱内200每边伸入墙内不少于1m。
三、平安要求
〔1〕进入现场必须戴好平安帽严禁穿拖鞋和高跟鞋进入工地；
〔2〕砌筑时严禁码砖跺做支架砌筑时必须搭架。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：金碧文华小区6栋 编 008
工程技术负责人：何登前
工程专业施工员：吴伟
工程专业质量检查员：宋德新
专业班组长：黄国梁
交底时间： 年 月 日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：主体
2、交底执行名称及编：
3、交底内容摘要：
预 应 力 空 心 板 施 工
一、验收和检验
1、预应力空心板进场前必须提供消费厂家的资质证书、出厂合格证、原材料的实验和配比等合格方可进场使用。
2、预应力空心板应在明显部位标明消费构件型消费日和质量验收标志。
3、预制构件的外观质量不应有严重缺陷对已经出现的严重缺陷应按技术处理方案进展处理并重新检查验收。
4、预制构件不应有影响构造性能、安装和使用功能的尺寸偏向对超过尺寸允许偏向影响构造性能和安装使用功能的部位应按技术处理方案进展处理对不合格的预应力空心板坚决予以退货。
5、预制构件应进展构造性能检验。构造性能检验不合格的预制构件不得进展安装。
二、施工过程控制
1、堵头
预应力空心板安放之前必须堵头工程质检员和施工员必须全部进展检查。
2、标高和找平
为保证板安装的平整度必须严格控制板底的平整度和楼面的标高在搁板前应先做一道找平度保证板面平整标高正确。
3、板缝宽度的留置
板缝按留置缝宽50～100在施工过程中应全数检查。
4、座浆
预应力空心板安放之前必须座浆严禁板底不座浆。
5、吊模、灌缝
灌缝必须主体完成三层之后一次灌缝。灌缝前必须把板缝清理干净并用水潮湿。板缝钢筋必须按设计要求安放。灌缝混凝土应采用细石混凝土并比板混凝土高一等级标。混凝土必须用小振动泵振捣实。
三、平安要求
〔1〕进入现场必须戴好平安帽严禁穿拖鞋和高跟鞋进入工地；
〔2〕抬板时特别注意脚手架搭设结实；
〔3〕施工机械专人开启。

施工技术交底人签字： 施工班组承受人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002-11
施工技术交底记录

工程名称：景湾小区〔经济适用房〕三十三、三十六栋 编
工程技术负责人：何登前
工程专业施工员： 徐新明
工程专业质量检查员：曾利纯
专业班组长：徐勇
交底时间： 年 月 日
交底：施工现场

交 底 内 容
1、交底分部〔子分部〕、分项工程名称：主体
2、交底执行名称及编：
3、交底内容摘要：
内墙抹灰技术交底
一、抹灰工程质量控制
水泥：抹灰工程应对水泥的凝结时间和安定性进展复试安定性必须合格。
砂：抹灰工程用的砂一般为中砂或中、粗砂混合掺用要求颗粒坚硬、干净含泥量不大于3。使用前应过筛不得含有杂物。
石灰：抹灰用的石灰膏的熟化不应少于15d罩面用的磨细石粉的熟化不少于3d。
二、抹灰工程施工技术要求
1、抹灰采用中级抹灰：抹灰要求阴角找方设置标筋分层赶平、修整平面压光外表应光滑、干净颜色均匀无抹纹。〔外墙分格缝和灰线应明晰美观〕
2、抹灰层厚度：抹灰厚度过大时容易产生起鼓、脱落等质量问题抹灰层总厚度应符合设计要求涂抹水泥石灰混合砂浆每遍厚度宜为7-9mm水泥砂浆和水泥混合砂浆的抹灰层应待前一层抹灰层凝结后方可涂抹后一层内墙抹灰厚度不得大于18mm
