道路工程监理实施细则m5.doc

资源描述

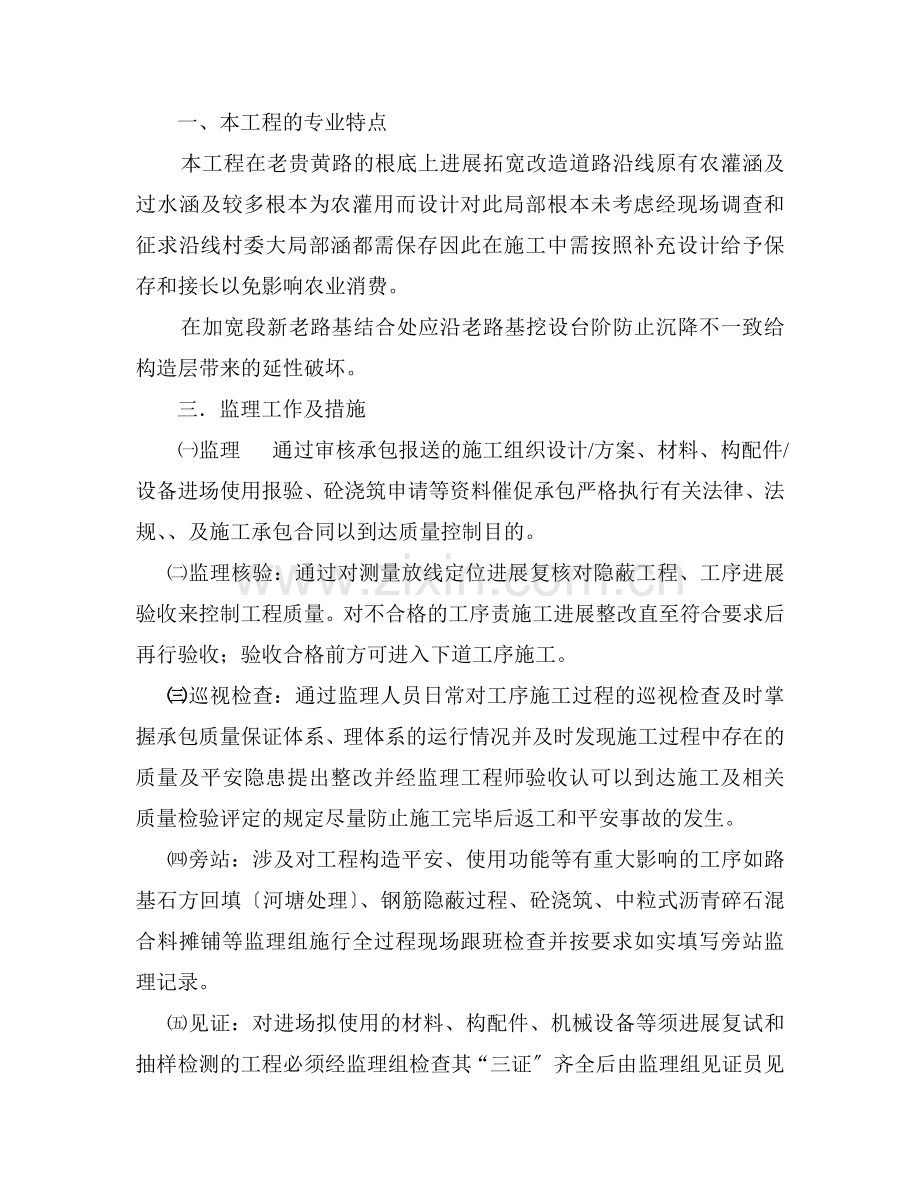

一、本工程的专业特点本工程在老贵黄路的根底上进展拓宽改造道路沿线原有农灌涵及过水涵及较多根本为农灌用而设计对此局部根本未考虑经现场调查和征求沿线村委大局部涵都需保存因此在施工中需按照补充设计给予保存和接长以免影响农业消费。在加宽段新老路基结合处应沿老路基挖设台阶防止沉降不一致给构造层带来的延性破坏。三．监理工作及措施㈠监理通过审核承包报送的施工组织设计/方案、材料、构配件/设备进场使用报验、砼浇筑申请等资料催促承包严格执行有关法律、法规、、及施工承包合同以到达质量控制目的。㈡监理核验：通过对测量放线定位进展复核对隐蔽工程、工序进展验收来控制工程质量。对不合格的工序责施工进展整改直至符合要求后再行验收；验收合格前方可进入下道工序施工。㈢巡视检查：通过监理人员日常对工序施工过程的巡视检查及时掌握承包质量保证体系、理体系的运行情况并及时发现施工过程中存在的质量及平安隐患提出整改并经监理工程师验收认可以到达施工及相关质量检验评定的规定尽量防止施工完毕后返工和平安事故的发生。㈣旁站：涉及对工程构造平安、使用功能等有重大影响的工序如路基石方回填〔河塘处理〕、钢筋隐蔽过程、砼浇筑、中粒式沥青碎石混合料摊铺等监理组施行全过程现场跟班检查并按要求如实填写旁站监理记录。㈤见证：对进场拟使用的材料、构配件、机械设备等须进展复试和抽样检测的工程必须经监理组检查其“三证〞齐全后由监理组见证员见证取样并送检复试结果合格后由施工进展材料、构配件/设备报验监理组工程师进展签认前方可同意使用；对现场制作的砼和砂浆试块必须经监理组见证员见证取样和送样其检测结果才能作为工序验收的根据；对影响平安和使用功能的重要施工试验如填前碾压和石方回填压实度试验、水稳层弯沉值测试等监理组均见证试验过程以确保施工试验结果的性。路基清表后,经现场监理组检查合格后才能进展回填前碾压；碾压完成后经现场监理组见证员见证取样和送样其试验结果符合设计及要求前方可进展回填。㈥平安、功能检测：〔工序〕工程验收凡验收要求抽查检测的工程必须由施工运用有效的检测手段对工程工程进展检测并经总监理工程师核查认可后方可作为工程验收的根据。如石方回填压实度试验和弯沉值测试。㈦平安监理：平安监理首先要以作业者的人身平安与安康为重点必须催促施工做好结合上岗前的三级教育作详尽的平安技术交底讲解平安操作以及发放必要的劳保用品；施工现场应有三牌三图〔工程概况牌、平安消费牌、文明施工牌、施工部平面图、平安文明施工理网络图、工程进度方案网络图〕；监视施工按规定搭设平安设施或支撑保护设施；工地上用电的开关箱必须有接地措施电缆通过便道或其它施工通道时假如架空要满足净空要求假如入地应有套等措施防止触电等事故发生；中粒式沥青碎石混合料面层施工时防护条件是否到位防止沥青中或被沥青烫伤的事故发生；雨季施工时应采取防滑措施土方施工时应经常检查基坑〔槽〕等边坡的排水情况防止塌方和滑坡。㈧监理睬议协调：监理组通过召开第一次工地会议、工地例会等形式形成协调解决工地各项事宜。对会议执行情况进展监视检查协调各方关系到达“质量、进度、造价〞三大目的控制的要求。㈨监理工程师单、联络单；监理组通过监理发布与“质量、进度、费用〞控制有关的指以到达三大目的控制的要求。二、监理工作流程 ⒈测量放样监理工作流程根据要求自检合格向监理报送测量放样详细资料填写测量放样报验单施工主要检测中线、曲线控制点高程、水准点高程、横断面尺寸审核、复测施工测量放样成果测量监理工程师重测审查结果不合格合格签发监理复核单测量监理工程师进展下一道工序施工 ⒉工序质量监理流程施工准备：上道工序检查本道工序准备不合监理抽查格合格监理旁站、巡视、抽检、验收工序施工施工自检不合合格格填写工程报验单监理检查合格签认工程报验单进入下道工序 ⒊平安、文明施工监理流程施工准备：⒈临时驻地建立 ⒉用电规划、布置 ⒊机具设备选用 ⒋施工方案中平安措施 ⒌线调查及保护措施 ⒍安保体系的建立监理审查不合格合格监理巡视检查进入工序工序施工平安自检不合格合整改格不合格监理检查合格进入下道工序 ⒋监理工作总流程测量〔复核〕道路红线范围内原土标高施工〔监理组〕路基清表、开挖路槽石方回填压实度测试见证取样及试验〔施工外委试验室〕石方回填压实度测试监理平行检验〔外委试验室〕路槽土基处理、路基回填石方。压实度测试施工监理员监理员路槽土基处理、路基回填完毕。组织验收专业监理工程师合格石方回填压实度测试见证取样及试验〔施工外委试验室〕基层弯沉值测试基层施工。压实度测试监理员施工、专业监理工程师施工合格水稳层弯沉值测试水稳层施工。压实度测试水稳层压实度测试见证取样及试验〔施工工地试验室〕施工、专业监理工程师施工监理员按施工对原材料应取样组数的30％进展见证取样及送检〔施工外委试验室〕合格路面中粒式沥青碎石摊铺施工监理员路面中粒式沥青碎石摊铺完毕组织预验收总监理工程师四、监理工作的控制要点及目的值㈠对原材料的控制 ⒈水泥：采用免检的42.5Mp高铁水泥〔道路硅酸盐水泥〕水泥进场时监理组成应要求施工对材料进展报验。首先查验其出厂合格证明和化验单是否齐备并符合要求在此根底上要求施工按照袋装水泥每200T、散装水泥每500T为一个检验批次送中心试验室进展复试待复试结果合格前方准予使用。监理组按照复试频率的30进展见证取样和送检。 ⒉砂石：所采用的砂石应有良好的级配及强度；要求施工送试验室进展砂石筛分试验、砂石含泥量试验、砂石其它物理性能常规试验以及C10、C15、M10、M7.5配合比施试验其试验结果符合要求前方可准使用。 ⒊沥青：沥青进场时监理组应要求施工对材料进展报验。首先查验其出厂合格证明是否符合要求并对原材料进展见证取样送中心试验室进展复试待复试结果合格前方准予使用。 ⒋对中粒式沥青碎石混合料的控制严格按照设中粒式沥青碎石混合料配合比的设计与检验按?公路沥青路面施工技术?〔JTG040---2004〕相关规定的进展。在开工前施工应按规定的时间内向监理工程师提交拟用的沥青碎石混合料级配、稳定度、流值、空隙率、动稳定度、残留稳定度等各项技术指标的书面详细说明上报监理工程师。在提交的目的配合比未经监理批准前不得进入消费配合比设计。开工前应将封层外表去除干净。㈡路基分部的质量控制 ⒈清表及碾压工作的质量控制 ⑴路基范围内场地清表情况,是否已按要求去除了垃圾、杂物、树根和不适宜材料。 ⑵所有沟塘段是否经过清淤。 ⑶原土碾压是否符合要求。 ⑷清表及碾压工作的质量工作程序：施工清表、清淤、平整、压实清表、清淤、平整、压实完成施工自检通过填写?压实度试验??检查申请单? 监理工程师检查验收填写?压实度试验??检查申请单? 否监理检验是否通过是进入下道工序施工 ⒉路基填石的质量控制 ⑴路基石方填筑必须在监理工程师已验收的路基基面上开场进展。 ⑵路基填石的料源宜用路堑边坡爆破石方填方石料粒径不宜大于分层碾压厚度的70。 ⑶路基回填应分层碾压分层厚度不宜小于设计及相关规定。 ⑷路基压实度应到达设计及要求。 ⑸路基填石工作的质量工作程序应到达相关要求。㈢涵洞、过道工程 ⒈根底工程质量控制点准确放出中轴线和根底开挖线经监理组复核合格后才能进展根底开挖。根底开挖好后经监理组复核到达要求后才能进展根底施工。 ⒉墙身工程质量控制点准确放出墙身实样线程度仪超平控制墙身高度。经监理组复核到达要求后才能进展进展下一道工序施工。 ⒊盖板工程质量控制点盖板模板安装、钢筋绑扎、经监理组检查合格后才能进展砼浇筑浇筑砼时应控制盖板厚度及砼坍落度。 ⒈路基工程质量控制点 ⒉路面工程质量控制点 ⑴级配碎石基层 ⑵5水泥稳定碎石基层 ⑶中粒式沥青碎石面层㈣路面分部的质量控制 ⒈施工要求 ⑴路基中线位置、标高、宽度、横坡是否符合要求平整度和施工现场清理是否满足下道工序要求。 ⑵临时排水设施是否畅通并满足施工要求。 ⑶复核路基中线及面层边线。 ⑷检查摊铺机、压路机等机械设备型是否满足施工要求。 ⑸检查中粒式沥青碎石混合料的材料质量及配合比。 ⑹拌合设备及附属设施是否运转正常。 ⑺做好试验阶段的总结确认级配、稳定度、流值、空隙率、动稳定度、残留稳定度、松铺系数等各项技术指标。 ⒉监理重点 ⑴预先理解天气情况防止恶劣天气施工。 ⑵旁站监理下封层和透层沥青工作保证沥青与下承层的粘接。 ⑶旁站监理检测摊铺、碾压时沥青混合料的温度、油石比等指标。 ⑷摊铺时检测熨平板的高度为碾压留出足够的预留量。 ⑸碾压机控制好匀速行驶按照合理的碾压顺序碾压保证压实度和压实后平整度。施工准备：检查基层工序本工序准备 ⑹中粒式沥青碎石混合料面层工序质量监理流程监理抽查不合格合格沥青混合料施工沥青混合料抽查填写工程报验单监理抽查不合格签认和填写各类表格合格 ⒊验收、试验催促施工进展沥青混合料压实试验检查开工后沥青混合料面层平整度情况几何尺寸平面位置、沥青厚度、标高是否符合要求检查整修情况及面层与其他构筑物的接缝质量是否符合要求。
