砌体结构工程技术交底.doc

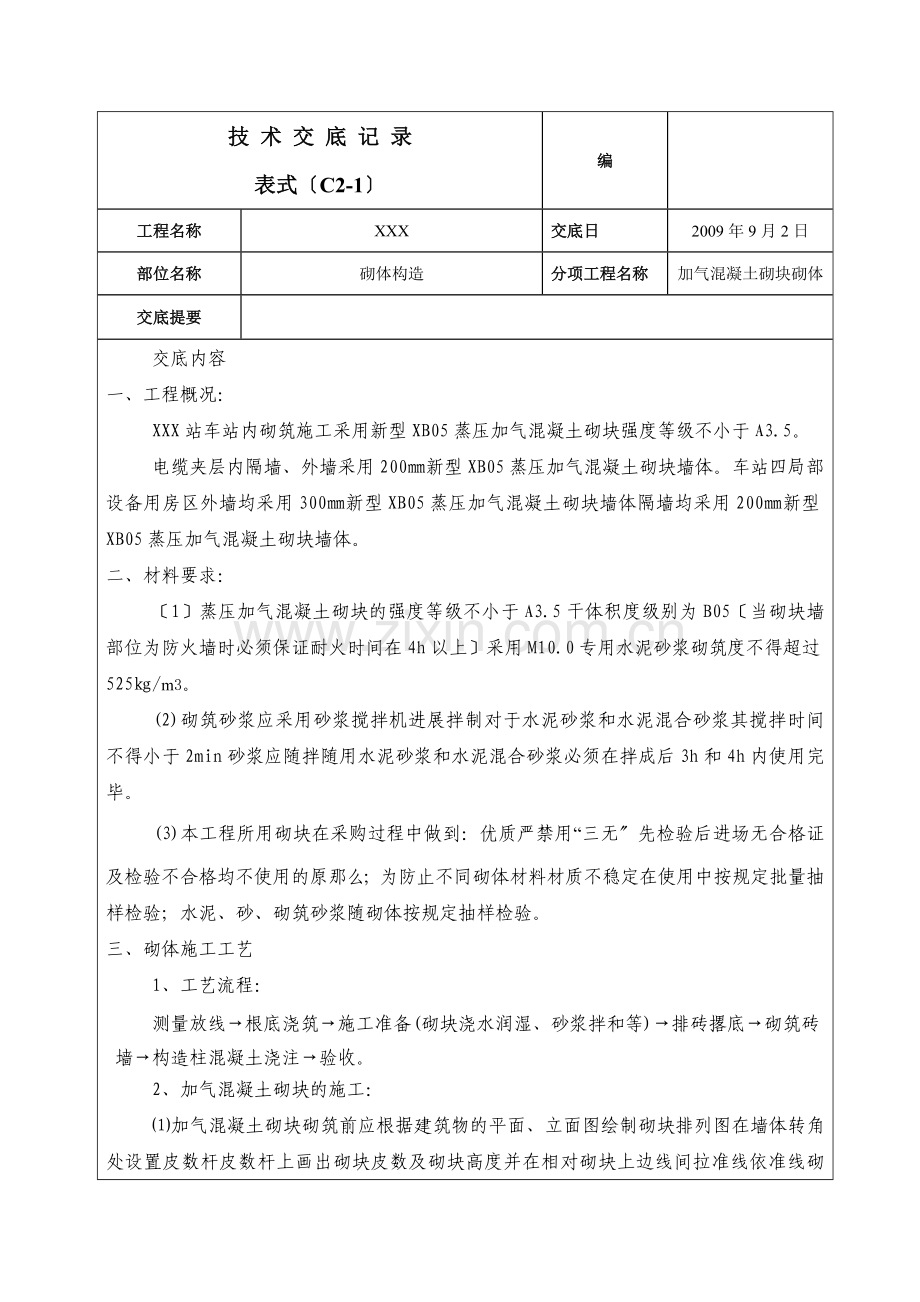

技 术 交 底 记 录
表式〔C2-1〕
编　

工程名称
XXX
交底日
2009年9月2日
部位名称
砌体构造
分项工程名称
加气混凝土砌块砌体
交底提要

交底内容
一、工程概况：
XXX站车站内砌筑施工采用新型XB05蒸压加气混凝土砌块强度等级不小于A3.5。
电缆夹层内隔墙、外墙采用200㎜新型XB05蒸压加气混凝土砌块墙体。车站四局部设备用房区外墙均采用300㎜新型XB05蒸压加气混凝土砌块墙体隔墙均采用200㎜新型XB05蒸压加气混凝土砌块墙体。
二、材料要求：
〔1〕蒸压加气混凝土砌块的强度等级不小于A3.5干体积度级别为B05〔当砌块墙部位为防火墙时必须保证耐火时间在4h以上〕采用M10.0专用水泥砂浆砌筑度不得超过525㎏/m3。
(2)砌筑砂浆应采用砂浆搅拌机进展拌制对于水泥砂浆和水泥混合砂浆其搅拌时间不得小于2min砂浆应随拌随用水泥砂浆和水泥混合砂浆必须在拌成后3h和4h内使用完毕。
     (3)本工程所用砌块在采购过程中做到：优质严禁用“三无〞先检验后进场无合格证及检验不合格均不使用的原那么；为防止不同砌体材料材质不稳定在使用中按规定批量抽样检验；水泥、砂、砌筑砂浆随砌体按规定抽样检验。
三、砌体施工工艺
1、工艺流程：
测量放线→根底浇筑→施工准备(砌块浇水润湿、砂浆拌和等)→排砖撂底→砌筑砖墙→构造柱混凝土浇注→验收。
2、加气混凝土砌块的施工：
⑴加气混凝土砌块砌筑前应根据建筑物的平面、立面图绘制砌块排列图在墙体转角处设置皮数杆皮数杆上画出砌块皮数及砌块高度并在相对砌块上边线间拉准线依准线砌筑。
⑵蒸压加气混凝土砌块砌筑墙体前先将加气混凝土砌块墙体底部浇注100 mm高同墙宽的C15混凝土条带。蒸压加气混凝土砌块砌筑墙体时应向砌筑面适量洒水。
⑶加气混凝土砌块墙的上下皮砌块的竖向灰缝应互相错开互相错开长度宜为300mm并不小于150mm。
⑷加气混凝土砌块墙的灰缝应横平竖直砂浆饱满程度灰缝砂浆饱满度不应小于90；竖向灰缝砂浆饱满度不应小于80。程度灰缝厚度宜为15mm；竖向灰缝宽度宜为20mm。
3、加气混凝土砌块的质量控制要求：
⑴砌体一般尺寸的允许偏向应满足表1的要求。
加气混凝土砌块一般尺寸允许偏向 表1
项次
工程
允许偏向〔mm〕
检验
1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10

2
外表平整度
8
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽
±5
用尺检查
4
外墙上、下窗口偏移
20
用经纬仪或吊线检查
⑵加气混凝土砌块不得与其他块材混砌。
⑶加气混凝土砌块砌体留置的拉结钢筋或网片的位置与砌块皮数相符合。拉结钢筋或网片应置于灰缝中填充墙应沿框架柱高每500mm配置2φ6拉接钢筋深化填充墙内≥1000mm锚入框架柱内200mm〔其他混凝土与填充墙拉接筋同此〕其中每隔两道设一道通长墙柱接拉筋竖向位置偏向不应超过一皮砌块高度。
⑷砌块砌筑时应错缝搭接搭接长度不应小于砌块长度的1/3；竖向通缝不应大于2皮。
〔5〕 对墙的转角和交接处同时砌筑对不能同时砌筑又必须留置的砌成斜槎斜槎长度不小于高度的2/3并设拉结筋且间距≤500  mm；
〔6〕每天砌筑高度＜1.8m。已砌好的砌块不撬动、碰撞、松动；
〔7〕在每一楼层或250m3的砌体中对每一种强度等级的砂浆至少制作一组试块；
〔8〕加气混凝土墙与构造墙、柱、梁等不同材料的界面、接缝处应用专用砂浆增强玻酸耐碱网格布加强构造做法详见03J104第39-40页；
〔9〕填充墙砌至接近梁、板底时应留一定空隙待填充墙砌完并应至少间隔7天后再将其补砌挤紧。
四、细部作法：
1、构造柱施工
车站内墙转角处及纵横墙相交处设置构造柱构造柱间距一般不大于4m同时应躲避开门窗及较大的设备洞口大于或等于1.5m的门窗洞口两侧增设构造柱
2、遇有暗埋线及需打洞开槽处由安装人员配合预留防止事后处理影响墙体平安；
3、在隔墙四角、悬墙尽端、较大洞口〔洞口长度≥1800mm〕的两侧以及当砌体填充墙大于5米时在墙长中部应设置钢筋混凝土构造柱为200×200mm采用C20混凝土主筋4Φ12箍筋φ6@200详细位置见建筑图；
4当墙高大于4m时在墙高半高处设置与墙高同宽高200mm的程度圈梁采用C20混凝土主筋4Φ12箍筋φ6@200且圈梁应与构造柱拉接；
5、窗台处设现场现浇的钢筋砼窗台梁两端深化墙体各500mm。配筋见说明详图。所有门窗洞口上均须设现浇钢筋砼过梁门窗洞位置及洞顶标高详见建筑图配筋说明详图过梁长度为250mm+洞宽+250mm；
6、砌体墙预留设备洞时洞宽≤300mm时在洞顶设3Φ8钢筋钢筋长度为1000mm洞宽＞300mm时设过梁过梁位置见建筑图及设备专业图纸配筋见详图；
7、楼板及墙体上预留洞应定位准确且不得后凿；
8、构造柱与墙体的连接处应砌成马牙槎马牙槎应先退后进预留的拉结钢筋应位置正确在施工中不得任意弯折。
9、站台板下层外隔墙位置调整至站台板下构造底板底梁之上外隔墙外皮位于构造底梁外皮向内100㎜外隔墙砌筑至站台层构造梁底。在框架柱上相应位置植筋并做拉拔试验。
10、构造柱与墙体连接按97G329图集中相关构造处理；
11、砌体工程质量检验及评定按?轨道交通车站工程施工质量验收?QGD-006-2005进展到达优良。

审核人

交底人

承受交底人

1.由施工填写交底与承受交底各保存一份。
2.当做分项工程施工技术交底时应填写。
