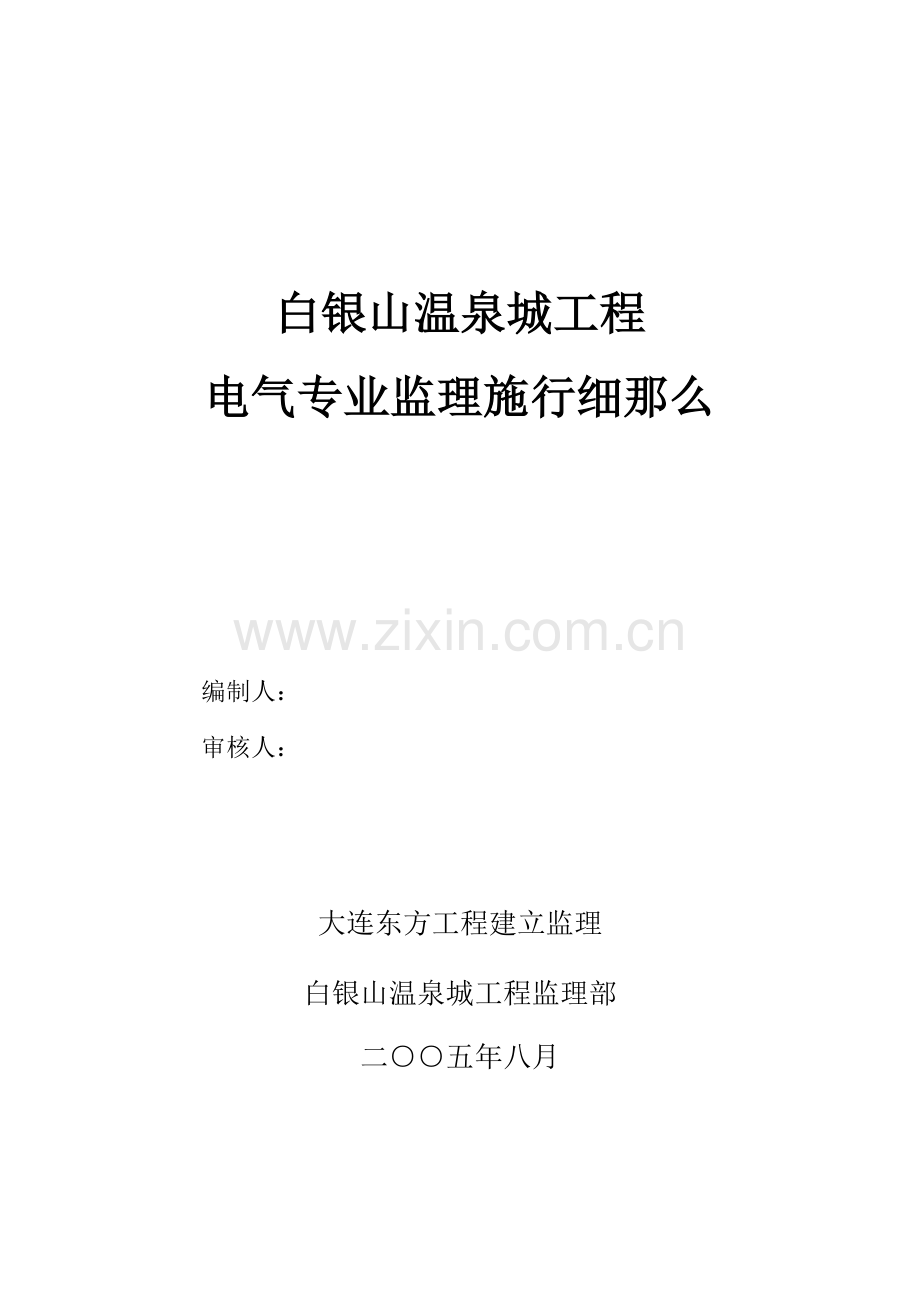

白银山温泉城工程
电气专业监理施行细那么

编制人：
审核人：

大连东方工程建立监理
白银山温泉城工程监理部
二○○五年八月

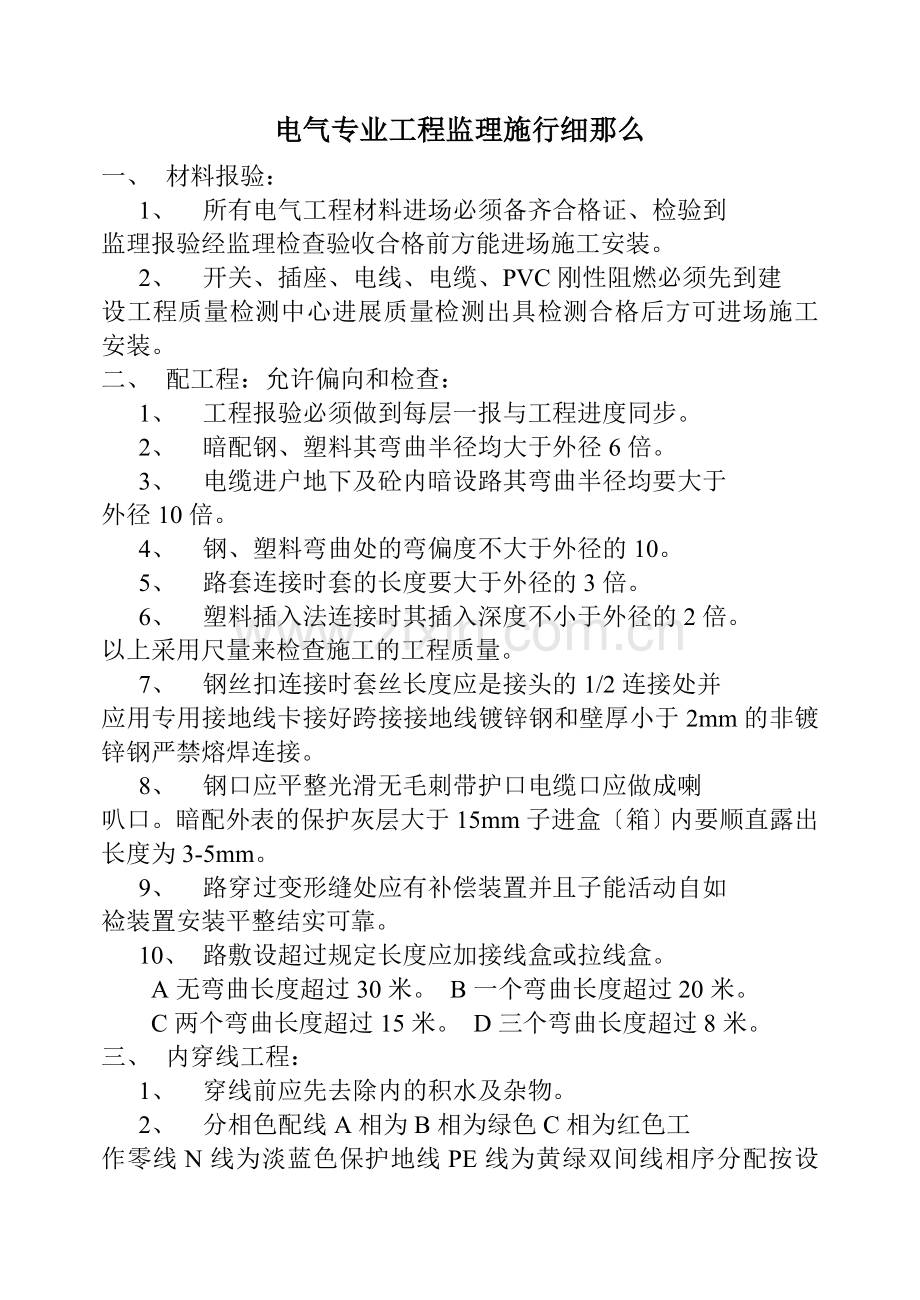

电气专业工程监理施行细那么
一、 材料报验：
1、 所有电气工程材料进场必须备齐合格证、检验到
监理报验经监理检查验收合格前方能进场施工安装。
2、 开关、插座、电线、电缆、PVC刚性阻燃必须先到建
设工程质量检测中心进展质量检测出具检测合格后方可进场施工安装。
二、 配工程：允许偏向和检查：
1、 工程报验必须做到每层一报与工程进度同步。
2、 暗配钢、塑料其弯曲半径均大于外径6倍。
3、 电缆进户地下及砼内暗设路其弯曲半径均要大于
外径10倍。
4、 钢、塑料弯曲处的弯偏度不大于外径的10。
5、 路套连接时套的长度要大于外径的3倍。
6、 塑料插入法连接时其插入深度不小于外径的2倍。
以上采用尺量来检查施工的工程质量。
7、 钢丝扣连接时套丝长度应是接头的1/2连接处并
应用专用接地线卡接好跨接接地线镀锌钢和壁厚小于2mm的非镀锌钢严禁熔焊连接。
8、 钢口应平整光滑无毛刺带护口电缆口应做成喇
叭口。暗配外表的保护灰层大于15mm子进盒〔箱〕内要顺直露出长度为3-5mm。
9、 路穿过变形缝处应有补偿装置并且子能活动自如
裣装置安装平整结实可靠。
10、 路敷设超过规定长度应加接线盒或拉线盒。
A无弯曲长度超过30米。 B一个弯曲长度超过20米。
C两个弯曲长度超过15米。 D三个弯曲长度超过8米。
三、 内穿线工程：
1、 穿线前应先去除内的积水及杂物。
2、 分相色配线A相为B相为绿色C相为红色工
作零线N线为淡蓝色保护地线PE线为黄绿双间线相序分配按设计图纸要求进展。
3、 按图纸设计要求选择导线的型和规格。
4、 导线在子内不得有接头接头应设在盒〔箱〕内导线
接头要结实锡焊饱满胶、棉电布包扎严绝缘良好接线头时不伤芯线导线间和导线对地间绝缘电阻值应大于0.5兆欧。
5、 导线在盒〔箱〕内应有适当的余量盒内导线出盒口预留
长度大于150mm箱内导线预留长度大于箱体半周长。
6、 导线在过路盒内不应剪断应直接穿到指定位置分支接
线盒内可剪断接头。
7、 焊头工作完成后包扎胶棉电布前应去除接头外表剩余的
焊剂防止对导线的腐蚀伤害。
四、 电气器具安装工程：
1、 开关切断相线上合、下分必须统一方向开关距门框
至盒中心180mm偏向＜±20mm。
2、 75mm以下木台可用一个螺钉固定100mm以上的木台必
须用两个螺钉固定严禁用绑线固定。
3、 成排灯具中心允许偏向要小于5mm室内一盏灯具应在
房间中心允许偏向要小于20mm。
4、 螺口灯头灯芯接相线螺口接零线灯头软线在灯头和吊
线盒内做扣芯线两端应挂锡焊锡饱满平滑灯头线两端端部应用绝缘带包扎结实。
5、 开关、插座、按钮同一场所安装上下差要小于5mm面
板垂直度要小于0.5mm并列安装上下差要小于1mm。
6、 插座安装接线、两孔：左零右火；三孔：上孔接地线下
面两孔左零右火。
7、 楼梯间红外光电感应灯应在楼梯走廊中心偏向不大于
10mm如壁挂安装高差不大于10mm。
8、 可视对讲机距门框至盒中心350mm左右偏向不大于
10mm上下差不大于5mm。
五、 配电箱安装工程：
1、 配电箱必须采用电业规定使用的。
2、 配电箱安装位置、标高符合设计要求平整、结实。
3、 配电箱垂直度箱体500mm以下的小于1.5mm箱体500mm
以上的小于3mm。
4、 盘面垂直度倾斜小于1 mm。
5、 箱内配线整齐美观成束结实相色明晰端子压线紧固
箱内清洁亮堂。
6、 严禁用电焊、气焊开孔油漆完好箱体无损器具部件
整齐。
六、 避雷及接地装置工程：
1、 防雷及接地装置所用材料及配件均应为热镀锌材料。
2、 搭接焊长度扁钢与扁钢要大于宽度的两倍且三个面施
焊圆钢和圆钢及圆钢和扁钢要大于圆钢直径的6倍且两个面施焊焊肉饱满平整并作防腐处理。
3、 避雷带程度敷设时平直度任意2米段允许偏向要小于3mm。
4、 避雷带与屋顶挑檐平行敷设时允许偏向要小于±5mm。
5、 避雷带距屋面高度允许偏向要小于±5mm。
6、 支持件间距直线段不大于1米拐弯处不大于0.5米允
许偏向±50mm且安装结实。
七、 电梯安装工程：
1、 曳引装置组装工程：
（1） 曳引机承重梁安装必须符合设计要求和施工
〔TJ231-75〕第四篇第5条规定。
（2） 缓冲器完全压缩时轿箱和对重的空间要大于0.3米。
（3） 轿厢空载时曳引轮的垂直度偏向必须小于或等于
0.5mm。
（4） 限速器绳轮、钢带轮、寻向轮安装必须结实转动
灵敏其垂直度偏向严禁大于0.5mm。
（5） 钢丝绳应擦拭干净严禁有弯、松股及断丝现象。
2、 导轨组织工程：
（1） 两导轨相对内外表间间隔 的偏向必须符合验评。
（2） 两导轨的互相偏向〔全高〕偏向值不大于1mm。
（3） 导轨长度必须有制导符合要求。
3、 轿厢、层门组装工程：
（1） 轿厢、地坎与各门地坎间距的偏向均严禁超过
+2mm、-1mm。
（2） 开门与各层门地坎门销滚轮与轿厢地坎的间隙
均必须在5-8mm范围以内。
4、 电气装置安装工程：
（1） 电梯的供电电源必须单独敷设并应由配电间直接
送机房。
（2） 电气设备和配线的绝缘电阻值必须大于0.5兆欧。
（3） 保护接地〔接零〕系统必须良好。
（4） 电梯的随行电缆必须绑扎结实排列整齐无扭曲。
其敷设长度必须保证轿厢在极限位置时不受力不拖地。
5、 平安保护装置工程必须符合安装规程和验评要求。
6、 试运转工程质量必须到达安装规程和验评要求。
八、 工程资料
1、 工程必须做到及时、准确、、科学与工程进度
同步要正确反映施工的全过程及工程质量结果做到内容完好工程齐全书写明晰。
2、 工程开工必须有完好的工程技术和开工图为今后的
使用、维修、改建扩建提供根据证明工程质量的优劣。
3、 电气工程交工技术内容包括：
（1） 主要电气设备、材料出厂合格证及说明书。
（2） 电气配隐蔽记录及质量检验评定表。
（3） 内穿线隐蔽记录及质量检验评定表。
（4） 外线工程隐蔽记录及质量检验评定表。
（5） 配电箱安装工程质量检验评定表。
（6） 电气器具安装工程质量检验评定表。
（7） 避雷及接地装置隐蔽记录及质量检验评定表。
（8） 通信配隐蔽记录及质量检验评定表。
（9） 有线电视配隐蔽记录及质量检验评定表。
（10） 接地电阻测试记录。
（11） 绝缘电阻测试记录。
（12） 通电试验调试记录。
（13） 图纸会审记录、设计变更、技术联络单。
（14） 电业审批图复印件。
（15） 分部工程质量评定表。
（16） 开工图、保证资料核查表、观感质量评定表。
（17） 消防系统的资料。
（18） 弱电系统、 、有线电视、防盗对讲、四表远
传资料。
（19） 小高层电梯安装工程资料及检查验收
合格后颁发的准许使用证。
九、 现场施工平安用电
1、 临时用电配电箱必须使用、建委批准同意使用
的配电箱。
2、 电缆采用五芯绝缘电缆TN-S系统三相五线制工作零
线与保护地线严格分开不得混用施行三级配电两级保护。
3、 电缆架空要立杆钢索吊设电缆不得受拉力地下敷设穿
保护刨沟埋设-0.6米。
4、 用电设备要搭设防雨棚后才能接电并做到“一机一箱一
开一漏〞装备全部使用漏电保护器漏电开关容量与设备容量要匹配用电设备全部接地保护保证平安用电。
5、 加班间照明采用胶皮软线和绝缘导线、防程度安灯头
安装时不准固定在钢脚手架和钢筋上。
6、 挪动照明灯要用36伏平安电压特别潮湿及导体环境区
域必须采用12伏平安电压并用代平安网灯头。
7、 平安用电未尽事宜按照平安消费法和
JGJ46-88施工现场临时用电技术规程要求执行。
