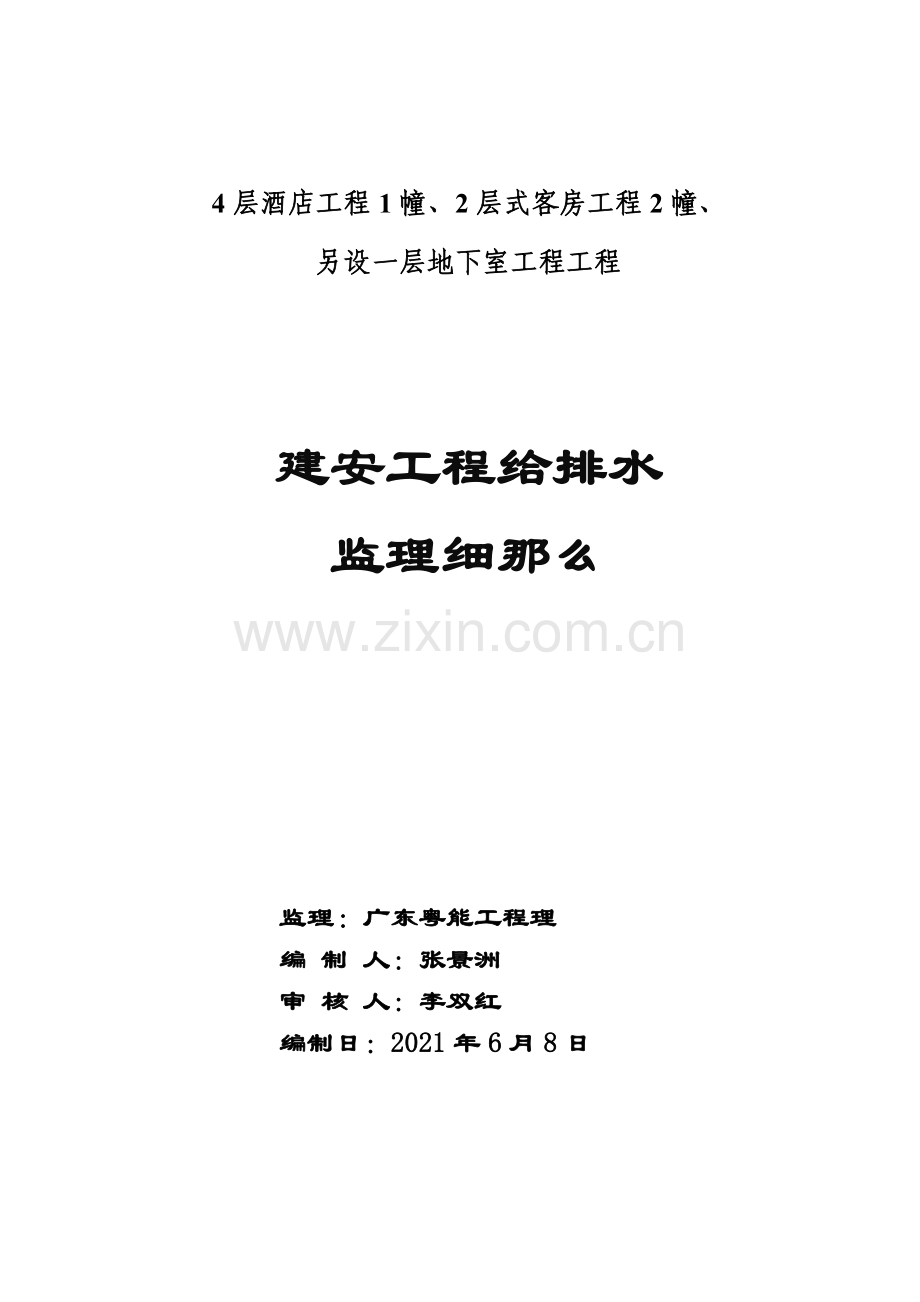

建安工程给排水监理细则.doc

4层酒店工程1幢、2层式客房工程2幢、
另设一层地下室工程工程

建安工程给排水
监理细那么

监理：广东粤能工程理
编 制 人：张景洲
审 核 人：李双红
编制日：2021年6月8日

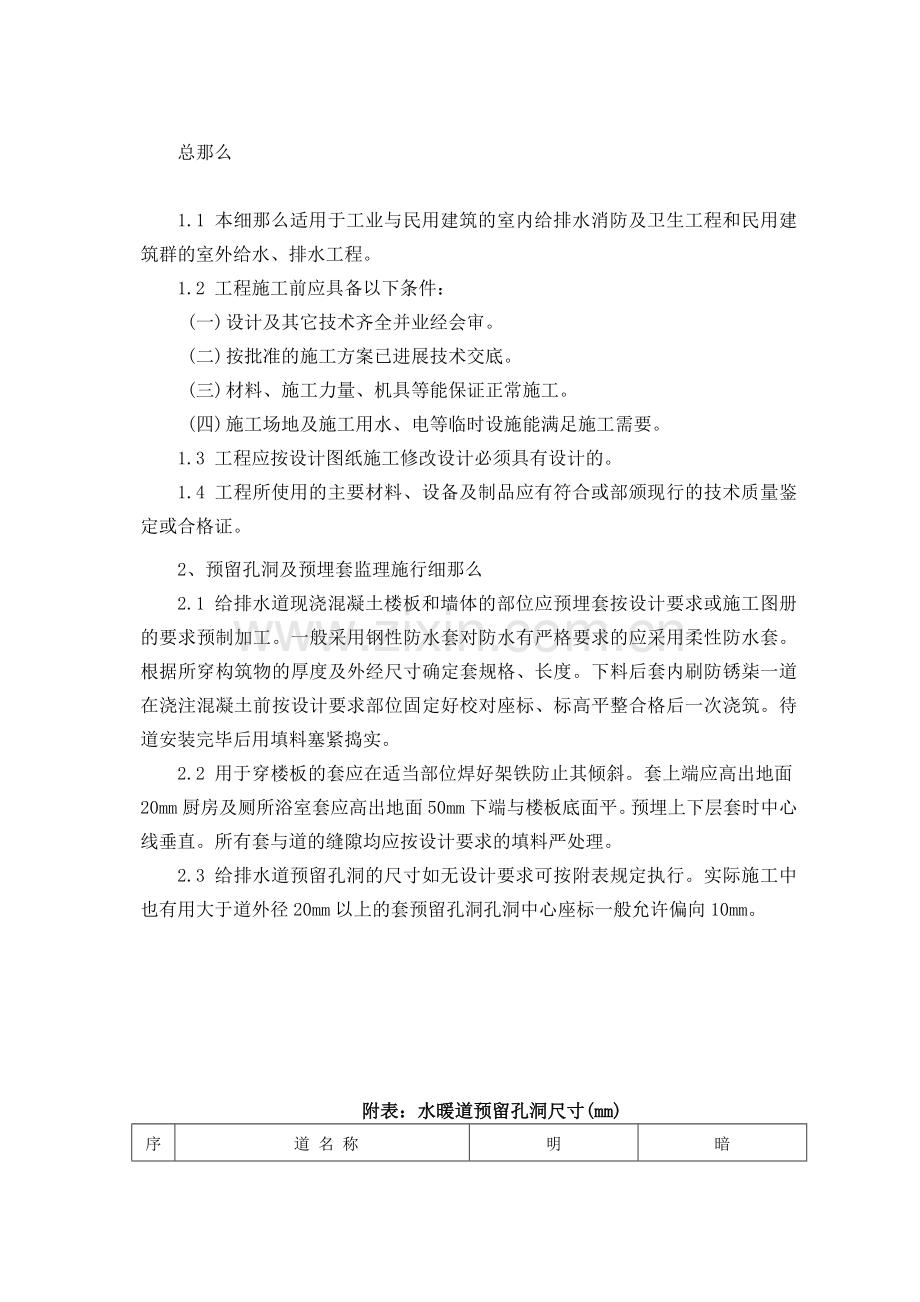

总那么

1.1 本细那么适用于工业与民用建筑的室内给排水消防及卫生工程和民用建筑群的室外给水、排水工程。
1.2 工程施工前应具备以下条件：
(一) 设计及其它技术齐全并业经会审。
(二) 按批准的施工方案已进展技术交底。
(三) 材料、施工力量、机具等能保证正常施工。
(四) 施工场地及施工用水、电等临时设施能满足施工需要。
1.3 工程应按设计图纸施工修改设计必须具有设计的。
1.4 工程所使用的主要材料、设备及制品应有符合或部颁现行的技术质量鉴定或合格证。
2、预留孔洞及预埋套监理施行细那么
2.1 给排水道现浇混凝土楼板和墙体的部位应预埋套按设计要求或施工图册的要求预制加工。一般采用钢性防水套对防水有严格要求的应采用柔性防水套。根据所穿构筑物的厚度及外经尺寸确定套规格、长度。下料后套内刷防锈柒一道在浇注混凝土前按设计要求部位固定好校对座标、标高平整合格后一次浇筑。待道安装完毕后用填料塞紧捣实。
2.2 用于穿楼板的套应在适当部位焊好架铁防止其倾斜。套上端应高出地面20mm厨房及厕所浴室套应高出地面50mm下端与楼板底面平。预埋上下层套时中心线垂直。所有套与道的缝隙均应按设计要求的填料严处理。
2.3 给排水道预留孔洞的尺寸如无设计要求可按附表规定执行。实际施工中也有用大于道外径20mm以上的套预留孔洞孔洞中心座标一般允许偏向10mm。

附表：水暖道预留孔洞尺寸(mm)
序
道 名 称
明
暗
留孔尺寸长×宽
墙槽尺寸宽×深
1
径 ≤25
给水立 径 32~50
径 70~100
100×100
130×130
150×150
150×130
200×200
200×200
2
一根排水立径≤50
径70~100
150×150
200×130
200×200
250×200
3
二根给水立径≤32
150×100
200×130
4
一根给水立径≤50和
一根排水立径70~100
200×150
200×130
250×200
250×200
5
二根给水立径≤50和
一根排水立径70~100
200×150
200130
350×200
380×200
6
给水支
径≤25
径32~40
100×100
60×60
150×130
150×100
7
排水支
径≤80
径100
250×200

300×250

8
排水主干
径≤80
径100~150
300×250

300×300

9
给水引入 径≤100
300×200

10
排水排出 径≤80
穿 基 础 径100~150
300×300

〔径+300〕×〔径+200〕
注：1、给水引入顶上部净空一般不小于100；
2、排水排出顶上部净空一般不小于150。

3、质量理
3.1 施工现场必须具有必要的施工技术、健全的质量理体系和工程质量检测制度实现施工全过程质量控制。
3.2 施工应按照批准的工程设计和施工技术进展施工。修改设计应有设计出具的设计变更单。
3.3 施工应编制施工组织设计或施工方案经批准前方可施行。
3.4 分项工程应按照系统、区域、施工或楼层等划分。分项工程应划分成假设干个检验批进展验收。
3.5 施工应当具有相应的资质。工程质量验收人员应具备相应的专业技术资格。

4、材料设备理
4.1 所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明规格、型及性能检测应符合技术或设计要求。进场时应做检查验收并经监理工程师核查确认。
4.2 所有材料进场时应对品种、规格、外观等进展验收。包装应完好外表无划痕及外力冲击破损。
4.3 主要器具和设备必须有完好的安装使用说明书。在运输、保和施工过程中应采取有效措施防止损坏或腐蚀。
4.4 阀门安装前应作强度和严性试验。试验应在每批〔同牌、同型、同规格〕数量中抽查10且不少于一个。对于安装在主干起切断作用的闭路阀门应逐个作强度和严性试验。
4.5 阀门的强度和严性试验应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变且壳体填料及阀瓣封面无渗漏。阀门试压的试验持续时间应不少于下表的规定。

公称直径DN
〔mm〕
最短试验持续时间〔s〕
严性试验
强度试验
金属封
非金属封
≤50
15
15
15
65-200
30
15
60
250-450
60
30
180

5、施工过程质量控制
5.1 建筑给水、排水及采暖工程与相关专业之间应进展交接质量检验并形成记录。
5.2 隐蔽工程应在隐蔽前经历收各方检验合格后才能隐蔽并形成记录。
5.3 道穿过构造伸缩缝、抗震缝及沉降缝敷设时应根据情况采取以下措施：
〔一〕在墙体两侧采取柔性连接。
〔二〕在道或保温层外皮上、下部留有不小于150mm的净空。
〔三〕在穿墙处做成方形补偿器程度安装。

5.4 在同一房间内同类型的采暖设备、卫生器具及道配件除有特殊要求外应安装在同一高度上。
5.5 明装道成排安装时直线局部应互相平行。曲线局部：当道程度或垂直并行时应与直线局部保持等距；道程度上下并行时弯局部的曲率半径应一致。
5.6 道支、吊、托架的安装应符合以下规定：
(一) 位置应正确埋设应平整结实。
(二) 固定支架与道接触应严固定应牢靠。
(三)滑动支架应灵敏滑托与滑槽两侧间应留有3-5mm的间隙纵向挪动量应符合设计要求。
(四)无热伸长道的吊架、吊杆应垂直安装。
(五) 有热伸长的吊架、吊杆应向热膨胀的反方向偏移。
(六)固定在建筑构造上的道支、吊架不得影响构造的平安。
5.7 钢程度安装的支、吊架间距不应大于下表的规定。

钢道支架的间距
公称直径〔mm〕
15
20
25
32
40
50
70
80
100
125
150
200
250

支架的间距〔m〕
保温

2

2.5

2.5

2.5

3

3

4

4

4.5

6

7

7

8
不保温

2.5

3

3.5

4

4.5

5

6

6

6.5

7

8

9.5

11

5.8 采暖、给水及热水供给系统的塑料及复合垂直或程度安装的支架间距应符合下表的规定。采用金属制作的道支架应在道与支架间加衬非金属垫或套。
塑料及复合道的间距
经〔mm〕
12
14
16
18
20
25
32
40
50
63
75
90
110

间距〔m〕
立
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4

程度
冷水

0.4

0.4

0.5

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

1.35

1.55
热水

0.2

0.2

0.25

0.3

0.3

0.35

0.4

0.5

0.6

0.7

0.8

5.9 采暖、给水及热水供给系统的金属道立卡安装应符合以下规定：
〔一〕楼层高度小于或等于5m每层必须安装1个。
〔二〕楼层高度大于5m每层不得少于2个。
〔三〕卡安装高度距地面1.5~1.8m2个以上卡应匀称安装同一房间卡应安装在同一高度。
5.10 道穿过墙壁和楼板应设置金属或塑料套。安装在楼板内的套其顶部应高出装饰面20mm；安装在卫生间及厨房内的套其顶部应高出装饰面50mm,底部应与楼板底面相平；安装在墙壁内的套其两端与装饰面相平。穿过楼板的套与道之间缝隙应用阻燃实材料和防水油膏填实端面光滑。穿墙套与道之间缝隙宜用阻燃实材料填实且端面应光滑。道的接口不得设在套内。
5.11卡箍〔套〕式连接收道两口端应平整、无缝隙沟槽应均匀卡紧螺栓后道应平直卡箍〔套〕安装方向应一致。
5.12 各种承压道系统和设备应做水压试验非承压道系统和设备应做灌水试验。详细详见设计要求。
6、给水道及附件安装。
6.1 道的坡度应符合设计要求和施工规定。
6.2 明装道成排安装时直线局部应互相平行。曲线局部：当道程度和垂直并行时应与直线局部保持等距。道程度上下并行时曲率半径应相等。
6.3 给水引入与排水排出的程度净距不得小于1m。室内给水与排水道平行铺设时两间的最小程度净距为500mm。穿插铺设时垂直净距为150mm给水应铺设在排水上面。如给水必须铺设在排水下面时应加套其长度不应小于排水径的3倍。
6.4 水表应安装在便于检修不受曝晒、污染、冻结的地方。
6.5明装在室内的分户水表表外壳距墙外表不得大于30mm表前后直线段长度大于30mm时其超出段应威弯沿墙敷设。
7、消防道及附件安装。
7.1 安装室内消火栓栓口应朝外阀门中心距地面1.1m允许偏向20mm。阀门距箱侧面为140mm距箱后内外表为100mm允许偏向5mm。
7.2 安装消火栓水龙带。水龙带与水和快速接头绑扎好后应根据箱内构造将水龙带挂在箱内的挂钉或水龙带盘上。
7.3 安装自动喷洒消防装置应不防碍喷头喷水效果。如设计无要求应符合以下规定：
(一)吊架与喷头间隔 应不小于300mm距末端喷头的间隔 不大于750mm。
(二)吊架应设在相邻喷头间的段上当相邻喷头间距不大于3.6m可设1个小于1.8m允许隔段设置。
7.4 在自动喷洒消防系统的控制信阀前应设阀门在其后面不应安装其它用水设备。
8、排水道安装。
8.1排水道的横与横横与立的连接应采用45°三通或45°四通和90°斜三通或90°斜四通。立与排出端部宜采用两个45°弯头或弯曲半径不小于4倍径90°弯头。

8.2 生活污水道的坡度应按下表的规定：
序
径〔mm〕
坡度
最小坡度
1
50
0.035
0.025
2
75
0.025
0.015
3
100
0.02
0.012
4
125
0.015
0.010
5
150
0.010
0.007
6
200
0.008
0.005
8.3 在生活污水立上应每两层设置一个检查口但在最底层和有卫生器具的层必须设置。如有乙字那么在该层乙字上部设置。检查口设置高度由地面至检查口中心为1m允许偏向±20mm并应高于该层卫生器具上边缘150mm。检查口的朝向应便于检修。暗装立在检查口处应安装检修门。
8.4 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横上应设清扫口。当污水在楼板下悬吊敷设可将清扫口设在上层楼地面上。污水起点的清扫口与道互相垂直的墙面间隔 不得小于200mm；假设污水起点设置堵头代替清扫口与墙面间隔 不得小于400mm。
8.5 在转角小于135°的污水横上应设置检查口或清扫口。
8.6 排水道上的吊钩或卡箍应固定在承重构造上固定件间距：横不得大于2m；立不得大于3m。层高小于或等于4m立可安一个固定件。立底部的弯处设支墩。
8.7 安装排水塑料必须按设计要求的位置和数量装设伸缩器。
8.8 承插排水塑料的接口应用粘接剂粘牢。粘接剂的理化性能必须符合说明和设计要求。
8.9 塑料排水横用固定件的间距不得大于下表规定。塑料与钢支架间应垫软垫片。

径〔mm〕
50
75
100
间距〔m〕
0.6
0.8
1.0
8.10 通气不得与风道或烟道连接。高出屋面不得小于300mm。上人屋面通气应高出2m并应根据防雷要求设防雷装置。
8.11 由室内通向室外检查井的排水井内引入宜高于排出或两顶相平并有不小于90°的水流转角。如跌落差大于300mm可不受角度限制。
8.12 暗装或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层地面高度。
8.13 雨水道不得与生活污水道相连接。
8.14 雨水漏斗的连接收应固定在屋面承重构造上。雨水漏斗边缘与屋面相接处应严不漏连接收径当设计无要求不得小于100mm。
8.15 雨水道安装后应做灌水试验。灌水高度必须到每根立最上部的雨水漏斗。
9、卫生器具安装工程监理施行细那么
9.1 卫生器具的连接收威弯应均匀一致不得有凹凸等缺陷。
9.2 卫生器具的安装宜采用预埋螺栓或膨胀螺栓固定。
9.3 卫生器具支、托架的安装须平整、结实与器具接触应严。
9.4 安装完的卫生器具应采取保护措施。
9.5 卫生器具安装位置应正确。允许偏向：单独器具10mm；成排器具5mm。
9.6 安装应平直垂直度的允许偏向不得超过3mm。
9.7 安装高度如设计无要求应符合下表规定允许偏向：单独器具±10mm；成排器具±5mm。
序
卫生器具名称
卫生器具安装高度(mm)
备 注
居住和公共建筑
幼儿园
1
污水盆(池)
架立式
落地式
800
500
800
500
自地面至器具上边缘
2
洗涤盆〔池〕
800
800
自地面至器具上边缘
3
洗脸盆和洗手盆
800
500
4
盥洗槽
800
500
5
浴盆
520
—
6
蹲 式
大便器
高水箱
低水箱
1800
900
1800
900
自台阶面至高水箱底
自台阶面至低水箱底
7
坐 式
大便器
高水箱
1800
1800
自台阶面至高水箱底
低水箱
外露排出式
虹吸喷身射式
510
470
—
370
自地面至低水箱底
8
小便器
立 式
挂 式
1000
600
—
450
自地面至上边缘
自地面至下边缘
9
小便槽
200
150
自地面至台阶面
10
大便槽冲洗水箱
不低于2000
—
自地面至水箱底
11
妇卫生盆
360
—
自地面至器具上边缘
12
化验盆
800
—
自地面至器具上边缘
9.8 连接卫生器具的排水径和最小坡度如设计无要求应符合下表的规定。
序
卫生器具名称
排水径(mm)
道
1
污水盆〔池〕
50
0.025
2
单双格洗涤盆〔池〕
50
0.025
3
洗手盆、洗脸盆
32~50
0.020
4
浴盆
50
0.020
5
淋浴器
50
0.020
6
大便器
上下水箱
自闭式冲洗阀
拉式冲洗阀

100
100
100

0.012
0.012
0.012
7
小便器
手动冲洗阀
自动冲洗水箱

40~50
40~50

0.02
0.02
8
妇卫生盆
40~50
0.02
9
饮水器
25~50
0.01~0.02
注：成组洗脸盆接至共用水封的排水的坡度为0.01。
9.10 小便槽冲洗应采用硬质塑料。冲洗孔应斜向下安装同墙面成45°角。
9.10 有饰面的浴盆应留有通向浴盆排水口的检修门。
9.12 地漏应安装在地面的最低处其篦子顶面应低于设置处地面5mm。
9.13 卫生器具给水配件的安装如设计无高度要求应符合表4.3.1的规定。
表
序
卫生器具给水配件名称
给水配件中心距地面高度(mm)
冷热水龙头间隔 (mm)
1
架空式污水盆(池)水龙头
1000

2
落地式污水盆(池)水龙头
800

3
洗涤盆(池)水龙头
1000
150
4
洗脸盆水龙头(下配水)
洗脸盆给水角阀
800
450
150

5
盥洗槽水龙头
冷热水上下并行其中热水龙头
1000
1100
150
150
6
浴盆水龙头(上配水)
冷热水上下并行其中热水龙头
670
770

7
淋浴的截止阀
淋浴的莲蓬头下沿
1150
2100
95〔成品〕

8
蹲式大便器(从台阶面算起)
高水箱角阀及截止阀
低水箱角阀
手动式自闭冲洗阀
脚踏式自闭冲洗阀

2040
250
600
150

9
坐式大便器
高水箱角阀及截止阀
低水箱角阀

2040
250

10
大便槽冲洗水箱截止阀(从台阶面算起)
不低于2400

11
立式小便器角阀
1130

12
挂式小便器角阀及截止阀
1050

13
小便槽多孔冲洗
1100

14
实验室化验龙头
1000

15
妇卫生盆混合阀
360

16
饮水器喷嘴嘴口
1000

注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度应减少为700mm；其它卫生器具给水配件的安装高度应按卫生器具的实际尺寸相应减少。
9.14安装浴盆混合式挠性软淋浴的挂勾的高度如无设计要求应距地面1.5米。
