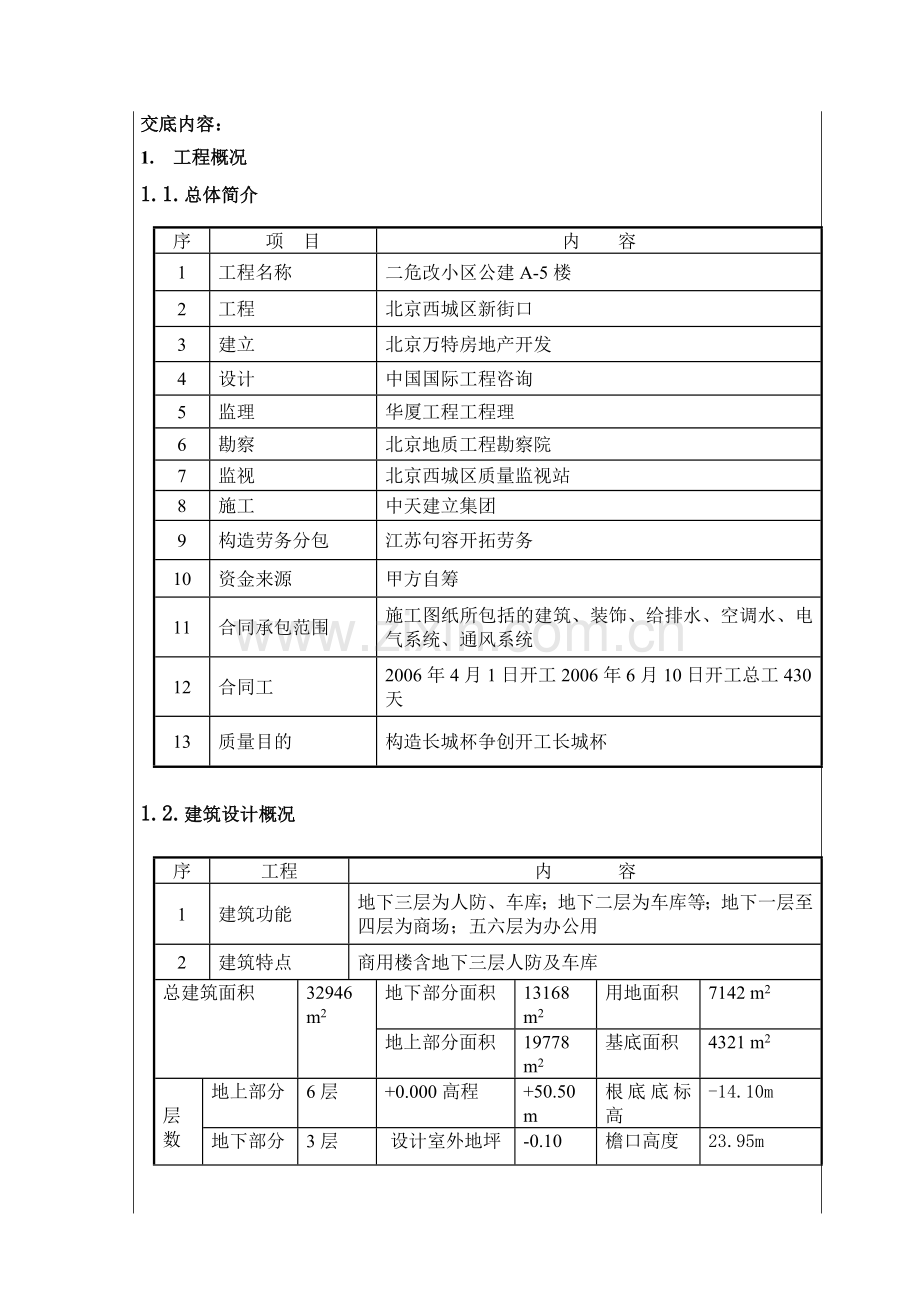

交底内容： 1. 工程概况 1.1. 总体简介序项目内容 1 工程名称二危改小区公建A-5楼 2 工程北京西城区新街口 3 建立北京万特房地产开发 4 设计中国国际工程咨询 5 监理华厦工程工程理 6 勘察北京地质工程勘察院 7 监视北京西城区质量监视站 8 施工中天建立集团 9 构造劳务分包江苏句容开拓劳务 10 资金来源甲方自筹 11 合同承包范围施工图纸所包括的建筑、装饰、给排水、空调水、电气系统、通风系统 12 合同工 2006年4月1日开工2006年6月10日开工总工430天 13 质量目的构造长城杯争创开工长城杯 1.2. 建筑设计概况序工程内容 1 建筑功能地下三层为人防、车库；地下二层为车库等；地下一层至四层为商场；五六层为办公用 2 建筑特点商用楼含地下三层人防及车库总建筑面积 32946 m2 地下部分面积 13168 m2 用地面积 7142 m2 地上部分面积 19778 m2 基底面积 4321 m2 层数地上部分 6层 +0.000高程 +50.50m 根底底标高 -14.10m 地下部分 3层设计室外地坪 -0.10 檐口高度 23.95m 层高及建筑功能建筑物总高度 38.05m 轴网尺寸 8400mm*8400mm 层数地下3层地下2层地下1层首层 2层 3～4层 5～6层层高 4．20 3．60 4．80 4．80 4．00 3．90 3．60 功能停车场汽车库商场商场商场商场建筑防火设计各层均设自动喷洒；设防火分区防火分区间用防火墙、甲级防火门、防火卷帘门等分隔；四部防烟楼梯建筑防水材料地下室一级两道设防： P8抗渗混凝土构造自防水； SBS改性沥青防水卷材屋面二级两层SBS改性沥青防水卷材卫生间、开水间防水 1.5mm厚单组份聚氨脂涂膜防水层建筑人防设计人防布置在地下三层抗力等级为六级防护等级为丁级设置三个出入口和一个单独室外出入口钢筋混凝土防护闭门与外界隔开两处扩散室和排风道直通地面外装修干挂理石千思板玻璃幕墙内装修地下车库地面均使用地面砖商场办公区地面使用花岗石；卫生间、开水间墙面镶贴釉面砖其他为耐檫洗涂料墙面；商场办公区采用吸声板吊顶装饰。屋面 6层上人屋面铺贴100mm*100mm玻化通体方砖不上人屋面涂银色保护剂 1.3. 构造设计概况地层土质情况人工堆积层—房渣土层粘质粉土填土层2.4～5.2米第四纪层积层—粉质粘土、砂质粘土、卵石层。浸透系数持力层卵石层FKa=250Kpa 地下水概括为第四纪孔隙潜水水位埋深16.4～17m含水层为卵石场地类别为Ⅱ类。按近30年水位断定饱和砂土粉土在设防烈度时不会产生液化地下水对混凝土无腐蚀性地下室构造构造参数混凝土强度等级垫层厚度：100mm C15 根底平板筏基底板厚度：500mm C35,P8抗渗外墙厚度：400/300mm C35,P8抗渗内墙厚度：150mm～200mm C35 梁、板框架梁：700*500〔mm〕板厚：250/120〔mm〕 C35其中地下一层顶板室外部分为P8抗渗柱 800*800〔mm〕,700*700(mm) 600*600〔mm〕 C45边柱抗渗同外墙地下室构造构造参数混凝土强度等级备注垫层厚度：100mm C15 剪力墙、框架一级抗震根底平板筏基底板厚度：500mm C35,P8抗渗外墙厚度：400/300mm C35,P8抗渗内墙厚度：150mm～200mm C35 梁、板框架梁：700*500〔mm〕板厚：250/120〔mm〕 C35其中地下一层顶板室外部分为P8抗渗柱 800*800〔mm〕,700*700(mm) 600*600〔mm〕 C45边柱抗渗同外墙地上部分构造形式框架构造构造参数混凝土强度等级框架柱 1～2层 800*800,700*700(mm) C45 3～4层 700*700(mm) C45 5～6层 600*600(mm) C45 梁板 1～6层框架梁：800*500〔mm〕井字梁：400*500〔mm〕板厚：150mm C35 构造设计概况设计系统设计要求系统做法线类别上水给水采用变频给水设备供水系统丝扣连接钢塑复合消火栓政给水与生活给水合用丝扣连接热镀锌钢下水污废合流系统粘接排出采用排水铸铁柔性胶圈接口立及支UPVC立底部及排出为排水铸铁雨水内排水系统焊接焊接钢热水热源为直燃机有生活变频系统供水丝扣连接镀锌钢通风与空调地下一层采用大风道系统送风法兰连接风办公用房采用新风机组和风机盘进展供冷与采暖角钢法兰、无法兰连接风排风卫生间设排风扇电梯机房轴流风机通风竖井排烟屋顶设轴流风机为楼梯间和公共走道排烟通风竖井照明待深化设计采用JDG穿铜芯塑料绝缘线动力 10kv配电选用HXGN高压环网柜动力配电采用放射式与树干式相结合二级负荷采用双电源供电。高压环网柜、变压器、低压配电柜均架空1000mm安装低压配电采用上出线；配电箱墙上明装距地1.2mm墙装开关距地1.4mm；安装插座距地0.3mm 动力支采用镀锌钢穿塑铜线敷设干线采用集型插接母线在竖井内垂直上引再由各层插接开关箱至各层配电箱。由低压配电室配出电缆干线均沿电缆桥架照明设至电缆竖井和各供电点。避雷设二级防雷设防在顶层屋面装设避雷带屋面风机、金属栏杆及其他凸出屋面金属物均与避雷带连接为防侧击雷每三层圈梁主筋、金属外窗等均与引下线柱子主筋进展电气连接构造柱内主筋通焊做防雷引下线并在其中一处设置接地电阻测试卡距地面0.5mm 屋面的防雷引下线和地面均采用直径12镀锌圆钢暗敷设儿墙上均采用直径10镀锌圆钢明敷设。供配电由厂区开闭所引出2路10kv高压电源变配电室设两台630kva干式变压器。电梯 7台电梯〔其中5部电梯、2台扶梯〕消防灭火联动控制系统水幕、水雾、水喷淋、消防栓地下照明其他吊顶内安装；丝扣、法兰连接热镀锌钢烟感、温感、可燃气自动其他楼宇自控、综合布线〔只做预埋〕 1.4. 构造施工特点 1) 本工程占地面较大根底较深地下部分面积占总建筑面积的l／2.5工程量占总工程量的l／2。地下部分墙体较多墙柱节点、梁柱节点、墙梁节点较多地下三层车道多异形在地下三层设配电夹层构造形式较复杂。因此地下部分是构造施工的重点和难点是工保证和质量目的的关键。 2) 本工程构造形体复杂后浇带较多沉降缝与止水带较多做好后浇带处与止水带处的防水处理和后浇带的支模和二次浇筑也是本工程的重点。构造工程应严格检查各种埋件的数量、规格位置确保二次构造和装修施工的利用。因本工程为框架构造隔墙、围护墙的拉结预埋件较多。 3) 本工程属大型居住性建筑设备安装工作量大专业预留洞口多主体施工阶段的专业配合多施工过程中消费关系复杂。 1.5. 施工条件的特点本工程位于二环内施工车辆进出受限制施工材料只能晚上进入；施工场地狭小；与周围居民楼间隔很近；地下情况复杂〔多道原有人防〕；地上北侧与南侧均有高压电缆；本工程的根底施工处于雨季施工构造封顶时处于冬施工；鉴于以上情况做好工程的施工组织合理安排工序与周围居民处好关系等是保证本工程的工与质量的关键。 1高的质量要求实现“构造长城杯争创开工长城杯〞的工程质量目的同时使甲方业主满意是本工程的核心任务。 2平安文明施工要求根据工程不同的施工阶段进展科学合理的现场平面和临设布置解决好道路交通、材料设备堆放和存放、现场办公及材料供给、机械设备进出场和堆放等问题处理好施工和平安设施之间的关系严格控制噪音污染和垃圾、粉尘污染对现场施工现场进展统一的理协调和集中控制创造良好的平安文明施工环境和作业条件争创“北京文明工地〞的目的。 3总承包理才能要求该工程多项专业分包和多种材料甲控在工程方案、工序安排、设计的协调、现场组织协调以及对各分包的有效理和控制如何履行总包责任、权利和义务站在工程全的角度对各施工进展效劳、协调、理和控制；如何与业主、设计院亲配合；如何进展严格有效的质量控制和保证措施以实现上述各项要求是该工程非常重要和艰巨的任务。本工程的地下车道构造、西侧人防出口构造与地下主体构造同步进展南侧与A-6楼连接的地下通道因现设计不明故先在本工程的B轴留橡胶止水带。本次构造不施工连接通道。构造工程本着先地下后地上的原那么组织施工构造分四次进展验收分别为根底构造、地下室构造、1-2层构造、3层以上构造。装修工程提早插入构造验收后及时插入二次构造装修及专业干、设备安装。根据构造特点组织曾创立过构造长城杯的土建施工队伍和一支水电施工队伍。 2. 各专业施工流程 2.1. 土建施工流程： 1)根底构造〔地下室质量验收〕→土方回填→主体构造〔中质量验收〕→墙体砌筑→屋面工程→内墙装饰→外墙装饰→楼地面→门窗工程→开工验收 2)地下构造工程施工顺序：垫层混凝土浇灌 → 防水层、保护层施工 → 根底底板钢筋绑扎 → 根底底板支模 → 底板混凝土施工 → 墙板钢筋绑扎 → 墙板支模 → 墙板混凝土浇筑 → 拆模 → 防水施工 → 基坑土方回填 3)±0.000以上构造施工顺序放线 → 墙、柱钢筋绑扎 → 墙、柱支模 → 墙、柱混凝土浇筑 → 梁板支模 → 梁板钢筋绑扎 → 梁板混凝土浇灌 → 上一层构造施工 4)一般内装饰施工顺序门窗框安装 → 墙面〔顶棚〕抹灰 → 地面工程 → 门窗安装 → 油漆、涂料、玻璃 2.2. 电气动力、照明专业施工流程：施工准备→暗预埋→接线盒、开关盒安装→电缆桥架安装→配电箱〔柜〕安装→电缆敷设→内穿线→绝缘测试→插座、开关灯具安装→系统调试→授电及试电 2.3. 给排水、消防给水专业施工流程：施工准备→预留孔洞→预制加工→立、支安装→道试压→道防腐和保温→卫生洁具、自喷淋设备安装→道冲洗 2.4. 空调通风专业施工流程：施工准备→预留孔洞→风预制加工→风安装→空调机组安装→系统调试 3. 验收安排为了确保工完成构造分次验收和构造长城杯验收后及时邀请质量监视站进展核验核验合格后进展二次构造和装修。验收部位验收时间完成时间根底构造 2006年8月2日 2006年7月8日地下构造 2006年9月28日 2006年8月28日一、二层构造 2006年10月20日 2006年9月20日第一次构造长城杯验收 2006年10月25日第二次构造长城杯验收 2006年11月20日三层以上构造验收 2006年11月30日 2006年10月30日工程开工验收 2006年6月11日 2006年5月30日 4. 施工： 4.1. 施工流水段划分本工程以两条后浇带为界在平面上分三个流水施工段。 4.2. 大型机械选择土方开挖与回填土工程量大开挖时选择3台反铲挖掘机〔w-100〕装备30台自卸式封闭运土车外运。回填时装备两台推土机一台用于土场外装载一辆用于现场运输。本工程采用预拌混凝土以汽车输送泵输送为主以地泵输送为辅.因为混凝土采用泵送故吊次计算时仅考虑钢筋和模板的吊次。经计算两台塔吊能满足分段流水塔吊施工的要求。经综合考虑选择一台QTZ100D和一台C5015塔吊进展程度和垂直运输。采用两台施工电梯进展垂直运输,立于建筑物东侧。 4.3. 测量施工进入现场的测量器具合格性审定；与业主交接桩手续；检核规划设计院定位桩红线桩和水准点；对测量人员进展技术交底；编制测控布置；建立测量数据库。平面控制网布设原那么 1) 平面控制遵循先整体、后部分高精度控制低精度的原那么。 2) 布设平面控制网根据建筑设计总平面图和施工总平面布置图。 3) 控制点要选在拘谨度大、平安、易保护的位置通视条件良好分布均匀本工程拟选定西侧一条南北向控制线及南北端各一条东西向的控制线作为本工程的控制线。 4) 桩位必须用砖砌小围墙高度同控制桩顶内浇混凝土保护控制桩并以控制桩为中心搭设1000*1000的钢进展围护防止机械碰撞并作好标记。建筑物角桩的定位测设根据北京城乡建立会和北京城规划理结合发布的城规发[1998]2规定北京新建、改建、扩建的永久性建筑物统由北京测绘院进展钉桩放线。因此建筑物角桩由测绘院测设定桩。平面控制测量 1)根底地下室平面测量根底地下室施工拟采用经纬仪和全站仪配合定位。在控制桩上架设经纬仪并后视同一方向控制桩将控制轴线投测到施工平面层上再依次放出墙体和柱子控制线。 2)主体构造平面测量〔1〕内控点布设平面内控点的布设根据施工流水段的划分进展。二层及以上各层每一流水段布设4个点作为该流水段的测量控制点再用铅垂仪往上投测。作业层轴线放样时首先用经纬仪对投测到作业层的控制点进展测角、测边校核校核无误后根据设计尺寸放出轴线。在每层外角柱子上设控制校核线并随楼层施工定进展校核防止轴线偏位。高程控制网的测设在场区内需埋设半永久性水准控制点建立高程控制网。根据测绘院提供的水准基点采用精细水准仪引测一条附合水准道路测出场区水准控制点高程组本钱工程施工的高程控制网本工程将±0.000m〔绝对高程为50.500m〕引测到场区内的原人防出口的墙上和北侧的围墙上。根底地下室高程测量将根底地下室的高程用水准仪及钢尺根据控制网点进展分步引测在根底四周部位以程度壁桩的形式测设标高作为垫层混凝土施工的控制根据；也可采用挑挂钢尺的进展引测将标高传递到根底底板上1m标高处并把标高转测到基槽四周画出三角作为标高线的标志。主体构造高程测量〔1〕高程控制点的竖向传递竖向传递高程时首先采用水准仪将标高基准线引测到便于向上传递处然后用检定合格的钢尺向上竖直量测测设高程控制点。钢尺量测时须加温差、拉力、尺长改正。〔2〕作业层标高抄测作业层标高抄测时首先校测传递到作业层的标高控制点经校测无误后取其平均值引测标高。护坡与土方开挖由中国新兴建立开发总分包。 4.4. 土方施工本工程开挖面积约为4500m2南北槽长123m东西槽长35-43m。槽底标高为-14.1m总开挖量约为850000m3。总回填土量为25000m3场地内不存土。边坡支护因本工程施工场地狭小故槽四周全部采用护坡桩进展边坡支护经计算采用Ф600钢筋混凝土护坡桩桩中距1200mm桩长15m嵌固深度为4.0m桩顶设800*500冠梁冠梁顶标高为-3.0m并在冠梁处设一道预应力锚杆另外在-8.5m处再设一道预应力锚杆并在此处设2根25b工字钢腰梁。在冠梁顶设砖砌体挡土墙墙厚240mm构造柱中距3.6m。土方开挖总体方案从基坑西侧向东侧收土由南往北开挖最后进展马道收口出土马道设于基坑东北角入土马道设基坑东南角以形成循环道。土方根据护坡桩锚杆设计进展开挖并为护坡施工开挖工作面。由于本工程的东西侧的塔吊紧邻坑边故挖土时一起把塔吊根底挖出来护坡桩沿塔吊基坑布置基坑底部积水坑、电梯井加深部位按照收尾部署按顺序开挖。结合本工程的边坡支护情况土方开挖与边坡支护亲配合详细分三大部开挖：第一步至-3.0m处作为摘帽摘完帽后打护坡桩、冠梁及预应力锚杆施工为了护坡桩与挖土施工能组织流水施工挖第一步土时先挖基槽周围10m范围内的工作面随即进展护坡桩施工。等护坡桩施工完成到达强度等级后进展第二步土开挖开挖标高为-9.0m—-3.0m第二步土开挖后即进展第二道预应力锚杆施工待水泥浆到达15MPa〔养护时间约5天〕后进展张拉张拉锁定完后即进展第三步土开挖第三步开挖至垫层底上300mm〔即-13.96m计算：根底底标高为-14.10m下返0.06m的防水保护层及防水层再下返0.10m那么为基底标高<-14.26m>往上300mm那么为-13.96m〕。将车道地下三层底板〔垫层底标高为-13.21m—-9.01m〕在开挖土方时一次挖出。在开挖过程中严格控制标高严禁超挖基底土严禁扰动。槽底预留300mm厚土人工清槽分两次清土第一次开挖槽阶段人工清200mm厚机械配合把散土挖走第二次清土在浇垫层混凝土前进展。挖汽车坡道部分的土时挖土标高应为：-12.65m—-8.45m〔即汽车坡道地下三层到地下二层〕的基底垫层底标高上返300mm为准浇混凝土垫层前将此300mm土去除。第一次人工清槽后放出垫层外皮线并按钎点平面布置图布点。点距1.5m梅花形分布。用轻便触探器进展钎探。打钎探度为2.1m分七步贯入。钎探数据务必整理后归档保存。钎探完毕后汇同建立、监理、设计、勘察等有关验槽. 本工程回填土分肥槽回填和室内房心回填两大部分肥槽回填土在根底施工完毕作完外墙防水及防水保护层后进展首层以上脚手架采用挑架故回填土与以上构造同时施工不占用工。为了加快施工进度室内房心回填土等地下三层顶板及梁模板拆完后再进展也不占用工。肥槽回填土料： 2：8灰土。拌制灰土的土料应过孔径为15mm的筛。回填土料选用采用原槽内粘质粉土。含水率控制在10％左右〔手握成团落地开花〕。回填土必须分层摊铺每层虚铺厚度不超过250mm在槽坡上应弹出程度控制线确保虚铺厚度不超厚。回填土大面积采用蛙式打夯机夯实要求夯砸四遍。蛙夯不能夯打的边角、根采用人工夯实。回填土必须按规定分层夯实、取样、检测夯实后土的干度合格率不得小于90％且不合格的点不应集中。每层回填土应按取点布置图进展环取样。 4.5. 防水施工：〔1〕地下室防水为刚柔结合防水等级为一级刚性防水为抗渗混凝土〔C35、P8〕柔性防水为两层SBS防水卷材。〔2〕屋面采用两层SBS卷材防水。〔3〕卫生间防水采用1.5mm厚聚氨酯涂膜防水层〔单组份)。〔4〕与汽车坡度、人防出口及与A-6楼连接的通道处等部位的沉降缝的地方均设置橡胶止水带橡胶止水带的安装质量直接影响本工程的防水质量。〔5〕热熔封边：卷材搭接缝处用汽油喷灯加热压合至边缘挤出沥青粘牢。卷材末端收头用橡胶沥青嵌缝膏嵌固填实。底板和外墙防水〔1〕垫层混凝土浇筑完毕待混凝土强度到达1．2MPa以上时在底板边线外70mm处砌筑240mm厚永久性保护墙保护墙第一次砌筑高度为430mm待底板防水卷材卷到保护墙顶部后再砌2*65高保护墙保护甩茬防水层。保护墙内外表及其顶部抹1：2.5水泥砂浆找平层阴角做成R=50圆弧角。取消垫层外表20厚砂浆找平层与垫层混凝土一次找平压光分三次压光成活。混凝土外墙外用磨光机将模板拼缝处磨平角处磨成圆角外墙不抹灰仅部分修补光滑。铺贴卷材时基层含水率不得大于9％〔现场检验：取1m2卷材覆盖于基层外表静置4小时后卷材与基层外表无水珠、湿印即可〕。平面上或立面上卷材铺贴应平行铺贴接缝错开l／2幅宽或l／3幅宽严禁互相垂直铺贴垂直于卷材铺贴方向的立面其立面卷材铺贴应与平面卷材穿插搭接。在所有阴角穿墙导、穿墙螺栓处均加卷材附加层在三维阴角增加三维阴角片材组合附加层从底板折向永久性保护墙上的防水层在永久性保护墙上应空铺。其余均采用热熔法实铺长短边搭接长度均不小于100mm外墙立面上短边搭接为150mm。底板防水做完后在防水卷材上〔包括底板和永久性墙上的顶面〕铺一层油毡保护层。〔2〕地下室外墙后浇带防水：在浇筑地下室外墙后浇带两侧混凝土时埋入止水钢板。地下室外墙卷材防水做法：在外墙后浇带外侧盖预制钢筋混凝土盖板在盖板外侧贴卷材防水。根底底板、墙体的程度施工缝处梁头豁口处均加20*30遇水膨胀止水条。墙体后浇带立缝两侧预埋止水钢板。车道与主体构造接口沉降缝处埋置中埋式橡胶止水带止水。所有外墙导、顶模筋均加焊40*40止水环。屋面防水〔1〕屋面防水等级为二级双层SBS防水卷材采用热熔法进展施工。〔2〕基层要求：屋面的排水坡度2％天沟〔檐沟〕的排水坡度不小于5‰。在出水口〔雨水〕直径500范围内坡度应增大至5％。在出屋面的透气根部抹R=250mm、厚30mm的圆台。在根部、水落斗周围设置20宽缝嵌填封膏。〔4〕上人屋面做法为屋-3-C3-115不上人屋面做法为屋-11-C3-115卷材外表涂刷银粉保护剂。〔5〕儿墙上卷材收头于儿墙上挑出的小檐下卷材收头处应用金属条压实并用封膏嵌严。其收头距屋面卷材处≥250mm。卷材铺贴前在檐沟、阴角、根、水落口、儿墙根部、通风道帽子根部等处均应先铺贴一层附加层附加层每边宽度不得小于250 mm在天沟、檐沟等部位应空铺。其它部位均贴实。〔6〕卷材铺贴应顺主导风向。由下往上顺水搭接。卷材卷进雨水斗内不得小于50mm卷进屋面楼梯门口内150mm。卫生间楼地面防水采用CCW-525单组份聚氨酯楼地面用CCW-525〔h〕型墙体立面用CCW-525〔V〕型。 4.6. 钢筋施工进展焊接、机械连接的钢筋必须采用无齿锯切割。保证钢筋端头平直直径无椭圆、顶端无斜口、马蹄口或扁头。热轧钢筋盘条宜采用冷拉调直应严格按照钢筋的级别、品种控制冷拉率。箍筋加工：弯钩做成135°平直段长度≥10d且≥75mm。弯钩的弯曲直径不应小于主筋的直径且不小于箍筋直径的2.5倍。箍筋两端弯钩平直段长度应相等弯钩平整不扭翘。箍筋的内净尺寸应确保主筋绑扎后保护层厚度。 Ⅰ级钢筋末端必须作为180°弯钩其圆弧弯曲直径D不应小于钢直径的2.5倍平直部分长度不小于钢筋直径的3倍。钢筋加工弯折的角度必须准确在加工前先焊角度模型再根据模型成型。钢筋加工成型后按规格、型、使用部位进展挂牌标识〔包括原材〕并按照绑扎顺序码放整齐。钢筋下垫起离地20cm高周围有良好的排水措施。钢筋连接本工程框架柱、剪力墙暗柱的纵向钢筋及其余构件直径Φ18及其以上的受力筋均采用滚轧直螺纹连接每根钢筋最后一个接头采用加长型直螺纹。Φ16及以下直径的钢筋采用绑扎接头。钢筋锚固如下表：混凝土强度等级钢筋种类与直径 C20 C35 C45 HPB235 36d 25 d 23 d HRB335 d≤25 44d 31 d 29 d d>25 34 d 32 d HRB400 d≤25 37d 36d d>25 41d 38d 注：在任何情况下锚固长度不得小于250mm。钢筋绑扎搭接：纵向受拉钢筋绑扎搭接长度为LLE=￡LaELaE取值见￡取值如下：接头百分率≤25％时￡=1.2；接头百分率为50％时￡=1.4。钢筋接头位置与百分率：根底底板与根底梁上铁接头在支座l／3净跨范围内下铁接头在跨中的l／3净跨范围内接头错开百分率为25％。上部梁上铁在跨中l／3净跨范围内搭接下铁在支座处锚固〔≥LaE且≥0.5hc+5d〕上铁接头百分率≤50％(直螺纹连接)板底筋搭满支座。柱筋接头按50％错开接头首层柱第一步接头距刚性地面≥hn／3其它各层第一步接头距刚性地面≥hn／6且≥hc且≥500第二步接头错开第一步接头≥500且≥35d。墙体立筋接头按50％错开采用绑扎搭接时第一步甩出构造面一个搭长第二步接头的搭接中心与第一步接头的搭接中心相距1.3倍搭长；采用机械接头时第一步出构造面≥500错开35d后进展第二步接头。墙体程度筋接头按25％错开大角外程度筋在转角lm外搭接。接头净距错开≥500mm。 4.7. 模板施工模板体系选择本工程为框剪构造地下三层地上六层模板体系选择如下：构造部位模板类型及材料支撑系统根底底板及梁侧模板竹胶板 φ48×3.5钢地下室墙体〔包括车道〕多层板 50*100木方+φ48×3.5钢+φ14穿墙螺栓框架柱采用多层板拼装成片模采用10#槽钢柱箍φ48×3.5钢斜向支撑混凝土板面预埋钢筋地锚顶板梁模板、楼板底模采用胶合板碗扣式和扣件式钢支撑体系配可调节早拆顶托及可调支座楼梯胶合板配配制而成采用φ48×3.5钢脚手架支撑构造柱胶合板钢+木方、楔子 (2)模板装备数量 1).顶板模板按满配三层考虑支撑配置三层。 2).柱模板按一层满配分三段流水周转使用。 3).地下室墙体模板按地下室一层外墙满配。模板施工准备工作 1、模板组装严格按照模板拼装图拼装成整体控制模板的偏向在允许的范围内拼装好模板后逐块检查其背楞是否符合模板设计模板的编与所用的部位是否一致。已经破损或者不符合模板设计图的零配件以及面板不得投入使用。 2、引测建筑物的控制轴线以该部分轴线为基准线引测其它轴线。根据轴线弹出模板的边线以及外侧控制线施工前三线必须到位以便于模板的安装和校正。 3、在浇筑顶板混凝土时在柱根部支设模板处用4m刮杠刮平控制柱两侧板标高偏向在2mm以内用木抹子找平。严禁在支模前用砂浆找平或用砂浆封堵。 4、检查水电线预埋情况包括预埋件、预留孔洞埋设的结实程度和准确性完钢筋绑扎及水电预埋等隐检手续。 5、混凝土施工缝清理干净浮浆已剔除。顶板、梁内的杂物用高压气泵清理干净。所有模板在安装前〔顶板模板在安装后〕均刷水质脱模剂。 6、施工考前须知及有关技术措施 1〕模板板的安装要亲配合钢筋绑扎积极为钢筋分项提供施工面。 2〕模板安装时从边跨一侧开场先安装立杆和横杆再安装龙骨。调节支撑高度将龙骨找平后铺胶合板平台铺完后校正平台标高并用靠尺找平。注意梁、板、柱连接处拼缝要严。 3〕顶板布板时要尽量考虑板的对称、板缝和相邻两板的上下差,防止无谓裁割。 4〕底部为固定托座时支撑高度的调平是利用早拆托座上的螺母进展调节的故应在支模前计算好微调量并在安装前调好。 5〕底部为可调托座时同样要在支模前计算好底部和上部的调节高度均应在安装前调好。 6〕所有跨度≥4m的梁、板必须起拱2‰防止挠度过大梁模板上口应有锁口杆拉紧防止上口变形。 7〕支撑高度的调节应在支模过程中及时检查与支模交替进展。模板的撤除侧模撤除要求常温条件下墙体混凝土强度在保证拆模时棱角不易被碰损时即可撤除拆模时以工程部技术部下发拆模单为准。 1)柱模板撤除先拆掉柱斜拉杆或斜支撑卸掉柱箍再把连接每片柱模板的连接螺栓拆掉然后用撬棍轻轻撬动模板使模板与混凝土脱离。模板撤除时混凝土强度必须超过1.2MPa。 2)墙模板撤除先撤除穿墙螺栓等附件再撤除斜拉杆或斜撑用撬棍撬动模板使模板分开墙体即可把模板吊运走。模板撤除时混凝土强度必须超过1.2MPa。底模撤除要求梁侧模、柱头模板撤除应以不粘模和不损坏棱角为准。底板和梁底撤除应以同条件试块试强度。因本工程跨度较大和顶板较厚故需同条件养护的试块强度到达100时方可撤除。任何模板的撤除均应由工程部下发拆模单方可撤除。拆侧模时严禁拆底模支撑系统拆底模时严禁拆后浇带边缘支撑系统。考虑到上部梁板的自重和施工荷载。底模撤除后应加支撑在梁中的1/3跨范围内每2.5m设一根顶撑。顶板每3m设一根顶撑顶撑应边拆模边支设严禁拆光后才支设。且每层的支撑应位于同一直线。支撑由钢和“U〞型托构成“U〞型托上加500mm短木方。支设时以支撑略微受力为准严禁用力过猛造成给顶板“反力〞而破坏构造。模板撤除时不得对楼层形成冲击荷载。顶板拆模时先撤除梁侧帮模板再撤除楼板模板楼板模板先拆掉程度拉杆然后撤除支柱最后用钩子将模板勾下等该段模板全部拆模后集中运出集中堆放。所有模板撤除均以同条件养护试块的抗压强度为准到达强度后由技术负责人填写拆模单由消费工长组织执行。撤除模板之前应填报模板撤除申请表根据同条件试块强度值经有关人员会签前方可拆模。模板撤除考前须知模板撤除时不要用力过猛。制止用大锤猛砸模板反面。如发现有影响构造平安问题时应立即撤除。经工程部相关人员采取有效措施前方可继续撤除。撤除大钢模板时严禁使用大锤。应用撬棍等工具将大钢模板脱离墙体时方可吊运不得随意乱放防止变形。梁、楼板的拆模强度要求：构造跨度≤8m时到达设计强度的75可拆模。构造跨度＞8m时必须到达设计强度的100方可拆模。悬挑构造必须到达到达设计强度的100方可拆模。在确定商品混凝土厂家后要签定合同由技术部门提供详细时间、混凝土强度等级、所需车辆及间隔时间特殊要求如抗渗、防冻剂、入模温度、坍落度、水泥及预防碱集料反响所需提供资料等。进场后要做坍落度测试及表观质量检查合格前方可使用不符合要求的必须退货。本工程地下室属于Ⅱ类工程预拌混凝土供给商应编制预防混凝土碱集料反响的技术措施必须确保20年内不发生混凝土碱集料反响损害；浇灌每部位混凝土前预先上报配合比及所选用各和材料的产地、碱活性等级、各项指标检测及混凝土碱含量的评估结果。缓凝剂：为了降低水灰比减少用水量节约水泥加高效减水剂延长混凝土凝结时间延缓水化热降低混凝土湿度保证混凝土的抗裂性同时降低泌水和离析现象改善和易性便于泵送施工。膨胀剂：抗渗混凝土和后浇带混凝土均应掺加适量的UEA-M膨胀剂。加磨细粉煤灰：在混凝土中参加粉煤灰可以减少水泥用量降低水化热防止混凝土收缩裂缝；并能增加混凝土的电阻值可以减少由于电腐蚀而产生的裂缝。〔2〕坍落度要求根据?混凝土泵送施工技术规程?JGJ/T10-95及我多年的施工经历总结在申请配合比时要求地下构造的梁、板坍落度为120～140mm首层至顶层的梁、板坍落度为140～160mm；墙体、柱的坍落度为160～180mm。〔在特殊情况下根据工程的详细情况进展调整〕。如不满足要求就退货严禁现场加水气温过高与搅拌站协商参加适量减水剂。施工缝的留置要求根据设计图纸后浇带平面上分成三个流水段剪力墙、框架梁、顶板也垂直留槎。其中剪力墙、框架梁施工缝处用双层钢丝网封堵并用木楔背牢。对后浇带、顶板处的施工缝采用支梳子板的施工。地下室墙体程度缝设在筏板根底地梁上300mm处平槎留设另外根底外墙的施工缝中间钉膨胀止水条外墙后浇带的垂直立缝西侧采用止水钢板止水以保证外墙施工缝的防水要求。框架柱程度施工缝留置在梁底；梁、板施工缝留置在次梁跨度的中间1/3范围内。施工缝的外表应与梁轴线或板面垂直不得留斜槎；外墙程度施工缝留置在顶板以下5cm；楼梯两侧有剪力墙时楼梯施工缝按以下图留设用多层板配成梳子板留设做法同顶板施工缝。连续浇灌1000m3及其以上时每200m3为一取样批缺乏1000 m3时每100m3为一取样批；每工作班次缺乏100m3为一取样批；每一楼层或每一施工段同一配合比的混凝土缺乏100m3为一取样批；抗渗混凝土连续浇灌500m3为一取样批。每取样批试块留置数量：防水混凝土需做2组〔每组6块〕同条件的抗渗试块用于检测在自然条件养护下的混凝土的抗渗强度。试块应在与现场一样情况下养护试块养护不得少于28 d。普通混凝土按以下要求留置：每取样批至少留1组标养试块〔宜增留1组备用试块〕；墙柱每取样批至少留1组同条件养护试块〔根据浇筑次数的多少定同品种混凝土不得少于10组〕；顶板、梁需留置2组同条件试块：一组用于指导室内顶板及台悬挑部位模板拆模〔80％、100％〕；一组用于检测到达等效强度后的工程实体强度代表值根底底板、顶板施工完后12h以内洒水养护〔根据天气和现场情况而定〕不少于7昼防水混凝土不少于14d。根底底板采用蓄水养护；墙体在墙模撤除后立即浇水水渗入墙体后涂刷养护剂涂刷要均匀涂膜厚度一致。冬施工的混凝土养护详见冬施工方案。标养试块养护：现场设有恒温标养箱养护条件为温度20±2℃相对湿度在95以上。 4.8. 脚手架施工立杆起步立杆长为6m和4m〔将接头错开〕以后均用6m杆；采用对接扣件连接立杆接头两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤500mm；立杆必须沿其轴线搭设到顶且超过屋面构造板高度1.5m。立杆下设50mm厚脚手板长度不小于2500mm。立杆同步内隔一根立杆的两个相隔接头在高度方向错开大于500mm。接头至主节点间隔不大于600mm。纵向程度杆纵向程度杆采用6m钢步距1800mm；布置在立杆内侧。纵向程度杆作为横向程度杆的支座与立杆交接处用直角扣件连接不得遗漏；纵向程度杆接长采用对接扣件接头与相邻立杆间隔 ≤400mm；相邻纵向程度杆的接头必须互相错开不得出如今同一跨内且相邻接头错开500mm。同一步内纵向程度杆四周交圈用直角扣件与内外角部立杆固定。扫地杆所有外架均须设置纵、横向扫地杆。纵向扫地杆用直角扣件固定在距垫板下皮200mm处的立杆上；横向扫地杆用直角扣件紧靠纵向扫地杆下方固定在立杆上。立杆根底不在同一高度上时高处纵向扫地杆向底处延长2跨与立杆固定。边坡上方立杆距边坡不小于500mm。横向程度杆每个主节点处均设置一根横向程度杆贴近立杆布置搭于大横杆上并用直角扣件扣紧。其靠墙一端外伸长度不大于400mm且距墙100mm。由于装饰线条出墙面300mm故里立杆设置距墙450mm构造施工间横向程度杆里侧外伸长度为400mm。在铺板层横向程度杆里侧杆端下附加一道纵向程度杆在离墙200mm位置加设一排立杆该立杆间距2400mm。该立杆在外墙装修时撤除。脚手板铺设层在相邻立杆之间加设1根或2根横向程度杆〔考虑脚手板的长度〕；在任何情况下不得撤除作为根本构架构造杆件的小横杆。剪撑纵向剪撑宽度为7根立杆高度为7根横杆沿架高、架宽连续设置；剪撑斜杆为单杆与程度面夹角约为55°；斜杆接头采用采用搭接连接搭接长度不小于100cm除两端用旋转扣件与脚手架横向程度杆的伸出端或立杆扣紧外在其中间增加2-4个扣节点。连墙杆连柱墙杆采用脚手每层隔3跨布设一道。靠近主节点设置偏离主节点≤300mm；从首层第一根大横杆处开场设置向上每层设置横向间距为≯4m(3跨)在外框架梁上预埋Φ20圆钢鼻子露出构造面120mm每道拉结处留2根间距不大于300 mm在两钢筋鼻子间穿φ48钢再在此横杆上用扣件固定拉杆详见以下图2。在施工过程中顶板混凝土未到达100前采用钢抱柱进展拉接如以下图。操作层采用钢与顶板预留钢筋环固定进展斜撑。脚手板脚手板采用对接平铺设置在小横杆上对接处设双排小横杆小横杆距脚手板端头≤150mm；操作面满铺脚手板离墙面≤200mm不得有空隙和探头板、飞跳板；脚手板用8#铅丝与小横杆〔挡脚板为立杆〕绑扎结实在人行走时无滑动。脚手架卸载外脚手架在分别在2、5层作软卸载。软卸载采用Φ14钢丝绳间距6米钢丝绳用花蓝螺栓拉紧。边梁预留Φ30洞口固定钢丝绳。如图4 行人马道的搭设构造施工间脚手架内设临时行人马道马道自操作层往下设4层一旦楼层内楼梯模板支撑撤除即可撤除该层马道。马道与外架同宽坡度1:3马道斜横杆与脚手架纵向程度用旋转扣件连接小横杆置于斜横杆上间距≤1m主要用于工人行走。马道两侧设护身栏杆和挡脚板栏杆距脚手板为1100mm挡脚板高度为180cm。立
