新建铁路工程桩基础技术交底.doc

XXX铁路XXXXX
技术交底记录
交底：XXXXXX 交底编：XXX
工程工程名称
新建铁路XXXXX工程
工程名称
XXXX
分部工程名称
Xxx桩根底
交底时间
XXXXX
接
受
交
底
签
收
情
况
承受
承受人
承受时间
承受
承受人
承受时间

技术交底内容
1、设计桩长20米桩底设计标高
：1502.295米护筒顶实测标高
：1525.597米应下：23.302米。
2、桩径：100cm该桩在承台内的布置情
况:见右图。
注：桩位用黑色填充。
3、平安措施：1〕钻机、钻具和吊钻头的钢丝绳
均应符合设计要求应有专人检查维修。
2〕钻由本机或机负责人指定的操作人员操作其别人不得登机。3〕当钢丝绳断丝已超过5时必须立即更换。4〕工地内要设平安标志间应有足够的照明设备并不得擅自撤除。5〕所有进入施工现场人员必须戴平安帽严禁闲杂人员进入。6〕泥浆池防护必须到位并设置平安警示牌。7〕钻机使用的配电箱非电工不得检修。8〕任何人员不得靠近运转的卷扬机。

4、质量措施：1〕钻孔过程做好原始记录并取好碴样备查。2〕钻孔完毕须经监理工程师检查签认前方可进入下一步施工3〕钻孔完毕后需用探孔器检查孔径孔径必须大于等于设计孔径孔深必须不小于设计孔深。倾斜度不大于1孔位中心偏心不大于5cm。4〕钢筋笼焊接长度和质量必须满足标准要求。5〕混凝土灌注前孔底沉渣厚度必须小于等于10cm泥浆各项指标满足标准要求。6〕灌注的混凝土必须满足相关标准要求。

5、环保措施：1〕钻孔弃碴〔废泥浆〕排放到指定的地点不得任意堆砌在施工场地内或直接向水塘、河流排放以防止污染环境。2〕做好场内排水工作施工废水经沉淀处理合格前方可排出3〕施工现场垃圾集中堆放并及时清理掩埋做到文明施工。
交底人： 复 核：

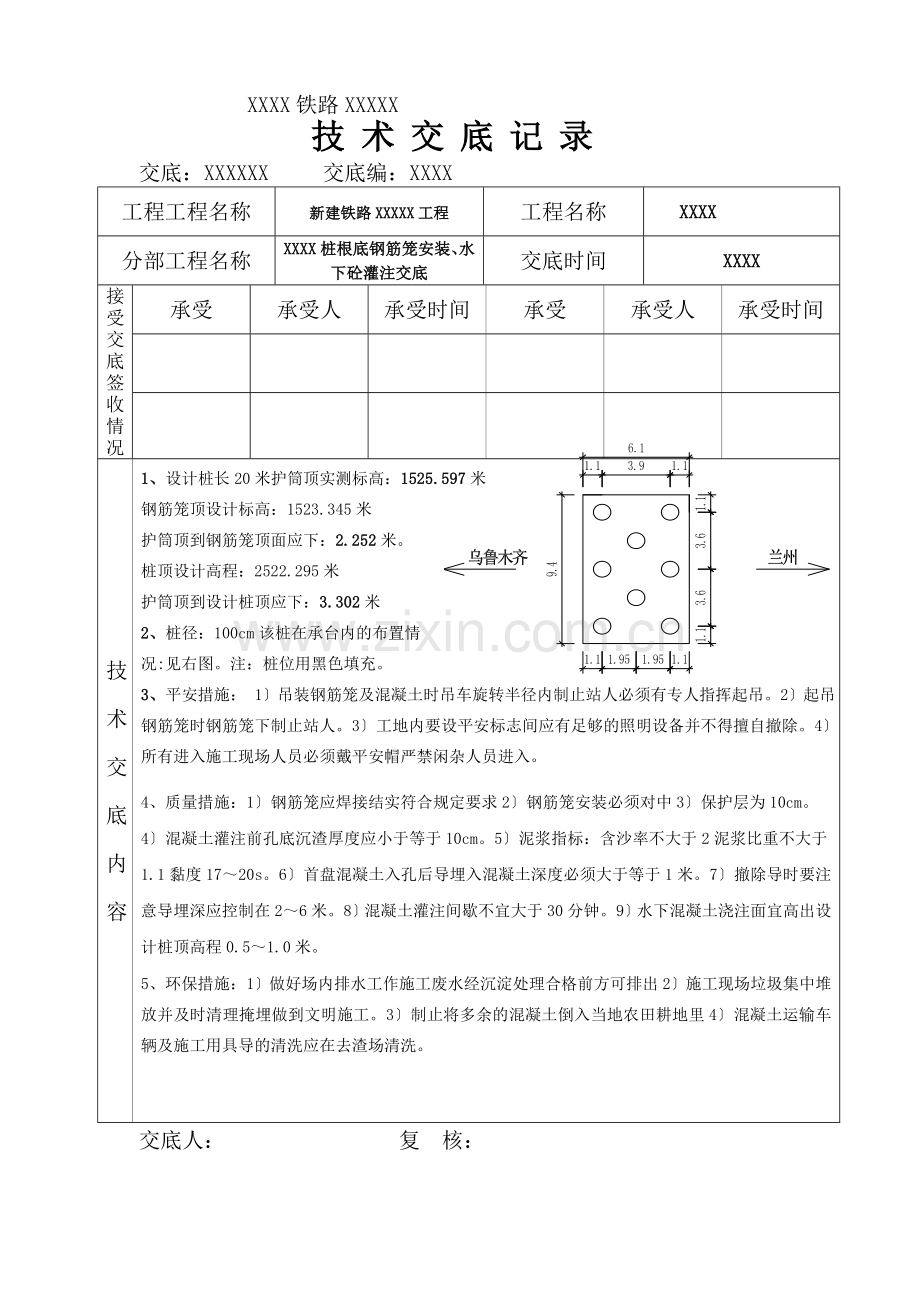

XXXX铁路XXXXX
技术交底记录
交底：XXXXXX 交底编：XXXX
工程工程名称
新建铁路XXXXX工程
工程名称
XXXX
分部工程名称
XXXX桩根底钢筋笼安装、水下砼灌注交底
交底时间
XXXX
接
受
交
底
签
收
情
况
承受
承受人
承受时间
承受
承受人
承受时间

技术交底内容
1、设计桩长20米护筒顶实测标高：1525.597米
钢筋笼顶设计标高：1523.345米
护筒顶到钢筋笼顶面应下：2.252米。
桩顶设计高程：2522.295米
护筒顶到设计桩顶应下：3.302米
2、桩径：100cm该桩在承台内的布置情
况:见右图。注：桩位用黑色填充。
3、平安措施： 1〕吊装钢筋笼及混凝土时吊车旋转半径内制止站人必须有专人指挥起吊。2〕起吊钢筋笼时钢筋笼下制止站人。3〕工地内要设平安标志间应有足够的照明设备并不得擅自撤除。4〕所有进入施工现场人员必须戴平安帽严禁闲杂人员进入。

4、质量措施：1〕钢筋笼应焊接结实符合规定要求2〕钢筋笼安装必须对中3〕保护层为10cm。
4〕混凝土灌注前孔底沉渣厚度应小于等于10cm。5〕泥浆指标：含沙率不大于2泥浆比重不大于1.1黏度17～20s。6〕首盘混凝土入孔后导埋入混凝土深度必须大于等于1米。7〕撤除导时要注意导埋深应控制在2～6米。8〕混凝土灌注间歇不宜大于30分钟。9〕水下混凝土浇注面宜高出设计桩顶高程0.5～1.0米。
5、环保措施： 1〕做好场内排水工作施工废水经沉淀处理合格前方可排出2〕施工现场垃圾集中堆放并及时清理掩埋做到文明施工。3〕制止将多余的混凝土倒入当地农田耕地里4〕混凝土运输车辆及施工用具导的清洗应在去渣场清洗。
交底人： 复 核：
