特大桥孔桩施工工程技术交底.doc

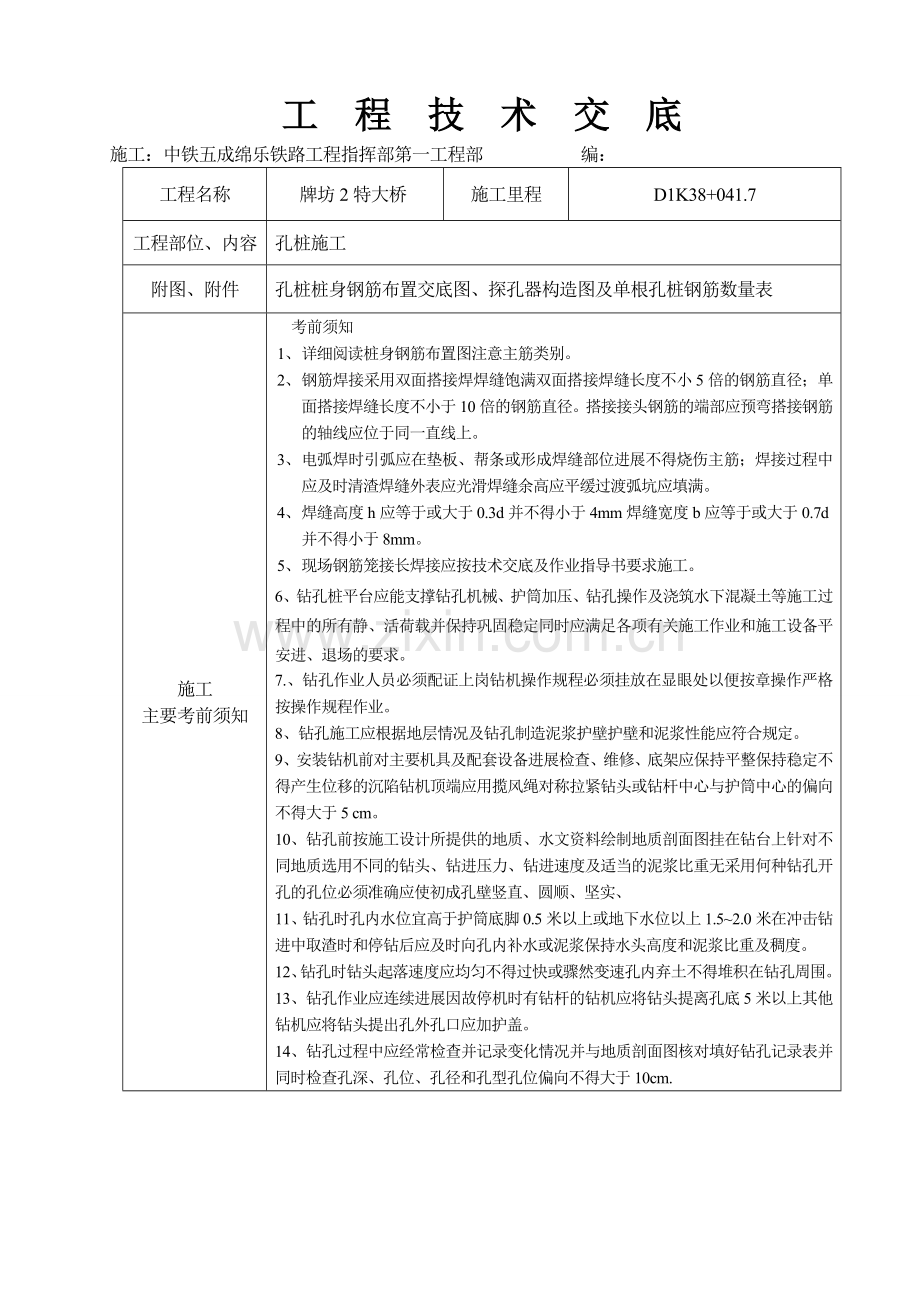

工 程 技 术 交 底
施工：中铁五成绵乐铁路工程指挥部第一工程部 编：
工程名称
牌坊2特大桥
施工里程
D1K38+041.7
工程部位、内容
孔桩施工
附图、附件
孔桩桩身钢筋布置交底图、探孔器构造图及单根孔桩钢筋数量表
施工
主要考前须知
考前须知
1、 详细阅读桩身钢筋布置图注意主筋类别。
2、 钢筋焊接采用双面搭接焊焊缝饱满双面搭接焊缝长度不小5倍的钢筋直径；单面搭接焊缝长度不小于10倍的钢筋直径。搭接接头钢筋的端部应预弯搭接钢筋的轴线应位于同一直线上。
3、 电弧焊时引弧应在垫板、帮条或形成焊缝部位进展不得烧伤主筋；焊接过程中应及时清渣焊缝外表应光滑焊缝余高应平缓过渡弧坑应填满。
4、 焊缝高度h应等于或大于0.3d并不得小于4mm焊缝宽度b应等于或大于0.7d并不得小于8mm。
5、 现场钢筋笼接长焊接应按技术交底及作业指导书要求施工。
6、钻孔桩平台应能支撑钻孔机械、护筒加压、钻孔操作及浇筑水下混凝土等施工过程中的所有静、活荷载并保持巩固稳定同时应满足各项有关施工作业和施工设备平安进、退场的要求。
7.、钻孔作业人员必须配证上岗钻机操作规程必须挂放在显眼处以便按章操作严格按操作规程作业。
8、钻孔施工应根据地层情况及钻孔制造泥浆护壁护壁和泥浆性能应符合规定。
9、安装钻机前对主要机具及配套设备进展检查、维修、底架应保持平整保持稳定不得产生位移的沉陷钻机顶端应用揽风绳对称拉紧钻头或钻杆中心与护筒中心的偏向不得大于5 cm。
10、钻孔前按施工设计所提供的地质、水文资料绘制地质剖面图挂在钻台上针对不同地质选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重无采用何种钻孔开孔的孔位必须准确应使初成孔壁竖直、圆顺、坚实、
11、钻孔时孔内水位宜高于护筒底脚0.5米以上或地下水位以上1.5~2.0米在冲击钻进中取渣时和停钻后应及时向孔内补水或泥浆保持水头高度和泥浆比重及稠度。
12、钻孔时钻头起落速度应均匀不得过快或骤然变速孔内弃土不得堆积在钻孔周围。
13、钻孔作业应连续进展因故停机时有钻杆的钻机应将钻头提离孔底5米以上其他钻机应将钻头提出孔外孔口应加护盖。
14、钻孔过程中应经常检查并记录变化情况并与地质剖面图核对填好钻孔记录表并同时检查孔深、孔位、孔径和孔型孔位偏向不得大于10cm.

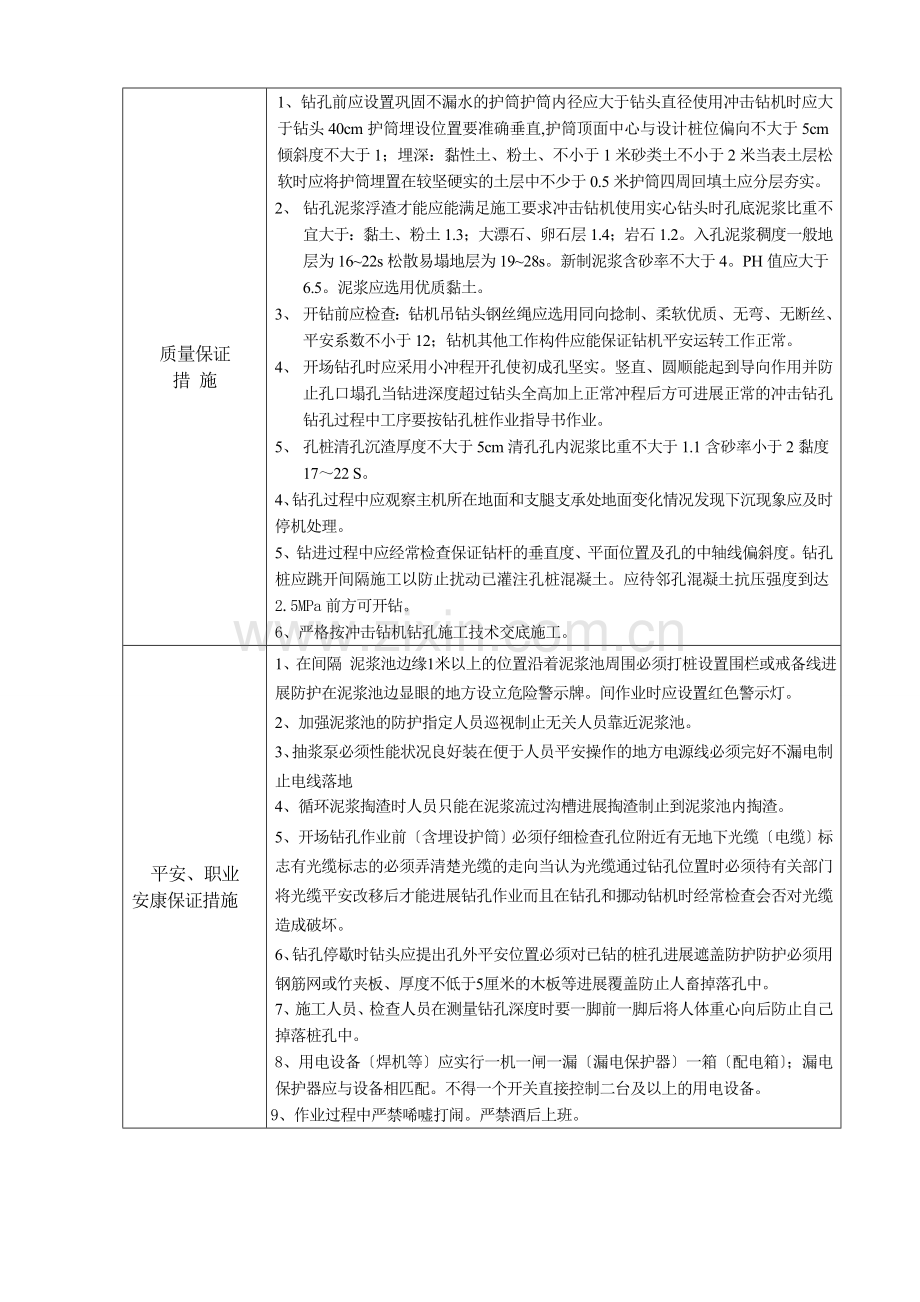

质量保证
措 施
1、钻孔前应设置巩固不漏水的护筒护筒内径应大于钻头直径使用冲击钻机时应大于钻头40cm护筒埋设位置要准确垂直,护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1；埋深：黏性土、粉土、不小于1米砂类土不小于2米当表土层松软时应将护筒埋置在较坚硬实的土层中不少于0.5米护筒四周回填土应分层夯实。
2、 钻孔泥浆浮渣才能应能满足施工要求冲击钻机使用实心钻头时孔底泥浆比重不宜大于：黏土、粉土1.3；大漂石、卵石层1.4；岩石1.2。入孔泥浆稠度一般地层为16~22s松散易塌地层为19~28s。新制泥浆含砂率不大于4。PH值应大于6.5。泥浆应选用优质黏土。
3、 开钻前应检查：钻机吊钻头钢丝绳应选用同向捻制、柔软优质、无弯、无断丝、平安系数不小于12；钻机其他工作构件应能保证钻机平安运转工作正常。
4、 开场钻孔时应采用小冲程开孔使初成孔坚实。竖直、圆顺能起到导向作用并防止孔口塌孔当钻进深度超过钻头全高加上正常冲程后方可进展正常的冲击钻孔钻孔过程中工序要按钻孔桩作业指导书作业。
5、 孔桩清孔沉渣厚度不大于5cm清孔孔内泥浆比重不大于1.1含砂率小于2黏度17～22 S。
4、钻孔过程中应观察主机所在地面和支腿支承处地面变化情况发现下沉现象应及时停机处理。
5、钻进过程中应经常检查保证钻杆的垂直度、平面位置及孔的中轴线偏斜度。钻孔桩应跳开间隔施工以防止扰动已灌注孔桩混凝土。应待邻孔混凝土抗压强度到达2.5MPa前方可开钻。
6、严格按冲击钻机钻孔施工技术交底施工。
平安、职业
安康保证措施
1、在间隔 泥浆池边缘1米以上的位置沿着泥浆池周围必须打桩设置围栏或戒备线进展防护在泥浆池边显眼的地方设立危险警示牌。间作业时应设置红色警示灯。
2、加强泥浆池的防护指定人员巡视制止无关人员靠近泥浆池。
3、抽浆泵必须性能状况良好装在便于人员平安操作的地方电源线必须完好不漏电制止电线落地
4、循环泥浆掏渣时人员只能在泥浆流过沟槽进展掏渣制止到泥浆池内掏渣。
5、开场钻孔作业前〔含埋设护筒〕必须仔细检查孔位附近有无地下光缆〔电缆〕标志有光缆标志的必须弄清楚光缆的走向当认为光缆通过钻孔位置时必须待有关部门将光缆平安改移后才能进展钻孔作业而且在钻孔和挪动钻机时经常检查会否对光缆造成破坏。
6、钻孔停歇时钻头应提出孔外平安位置必须对已钻的桩孔进展遮盖防护防护必须用钢筋网或竹夹板、厚度不低于5厘米的木板等进展覆盖防止人畜掉落孔中。
7、施工人员、检查人员在测量钻孔深度时要一脚前一脚后将人体重心向后防止自己掉落桩孔中。
8、用电设备〔焊机等〕应实行一机一闸一漏〔漏电保护器〕一箱〔配电箱〕；漏电保护器应与设备相匹配。不得一个开关直接控制二台及以上的用电设备。
9、作业过程中严禁唏嘘打闹。严禁酒后上班。
环境保护
保证措施
1、在钻进过程中及时去除钻渣,弃在指定弃渣场内。
2、施工中的多余泥浆应搜集统一运至弃渣场施工中产生的污水应经沉淀过滤后达标排放严禁将钻渣、泥浆随意排放至河流、沟渠内。
3、在施工的时候请不要随意乱扔垃圾随地堆放材料。
5、在施工的过程中所产生的建筑和生活垃圾应及时清理干净做到工完场清。
