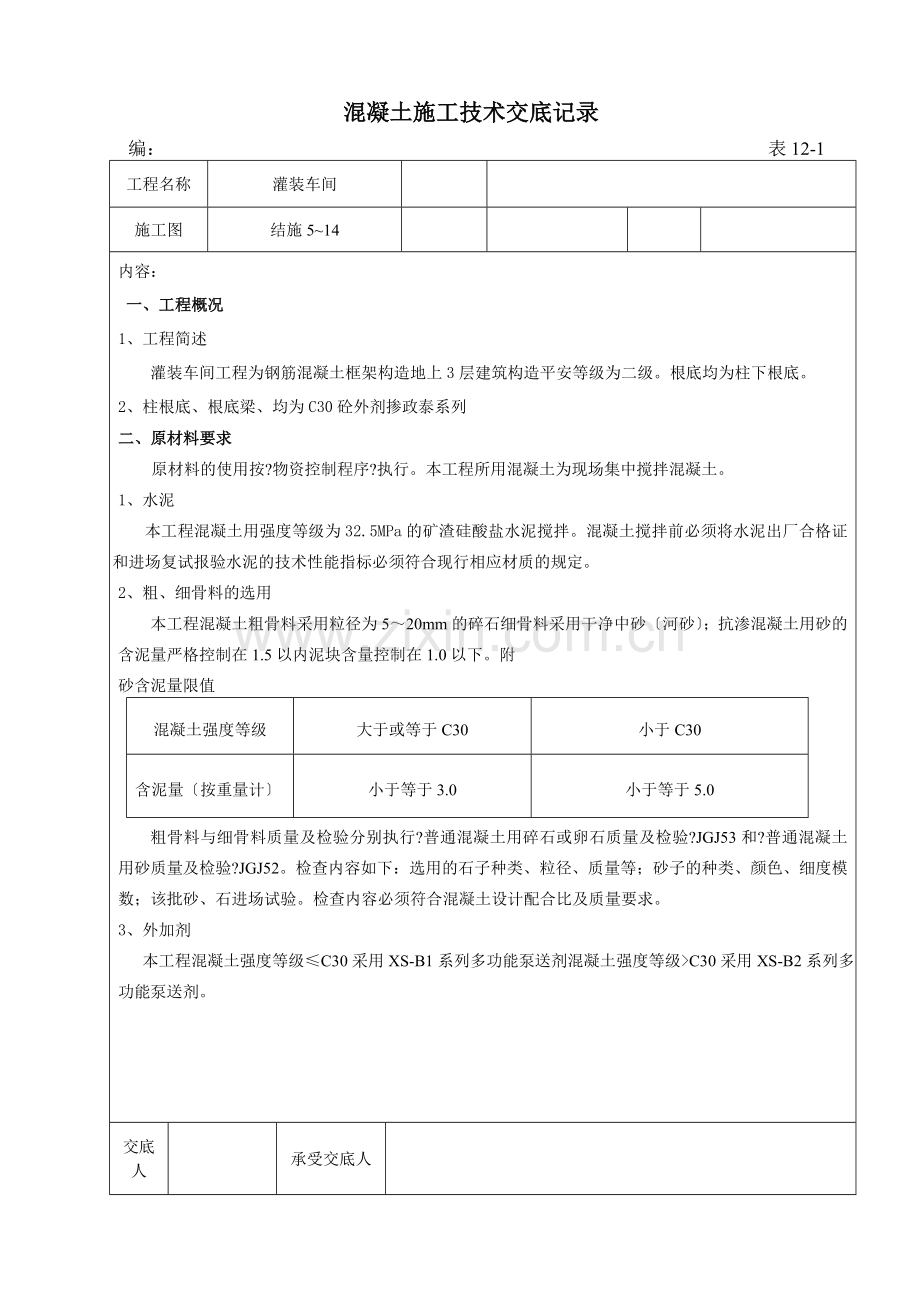

混凝土施工技术交底记录
编： 表12-1
工程名称
灌装车间

施工图
结施5~14

内容：
一、工程概况
1、工程简述
灌装车间工程为钢筋混凝土框架构造地上3层建筑构造平安等级为二级。根底均为柱下根底。
2、柱根底、根底梁、均为C30砼外剂掺政泰系列
二、原材料要求
原材料的使用按?物资控制程序?执行。本工程所用混凝土为现场集中搅拌混凝土。
1、水泥
本工程混凝土用强度等级为32.5MPa的矿渣硅酸盐水泥搅拌。混凝土搅拌前必须将水泥出厂合格证和进场复试报验水泥的技术性能指标必须符合现行相应材质的规定。
2、粗、细骨料的选用
本工程混凝土粗骨料采用粒径为5～20mm的碎石细骨料采用干净中砂〔河砂〕；抗渗混凝土用砂的含泥量严格控制在1.5以内泥块含量控制在1.0以下。附
砂含泥量限值
混凝土强度等级
大于或等于C30
小于C30
含泥量〔按重量计〕
小于等于3.0
小于等于5.0
粗骨料与细骨料质量及检验分别执行?普通混凝土用碎石或卵石质量及检验?JGJ53和?普通混凝土用砂质量及检验?JGJ52。检查内容如下：选用的石子种类、粒径、质量等；砂子的种类、颜色、细度模数；该批砂、石进场试验。检查内容必须符合混凝土设计配合比及质量要求。
3、外加剂
本工程混凝土强度等级≤C30采用XS-B1系列多功能泵送剂混凝土强度等级>C30采用XS-B2系列多功能泵送剂。

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

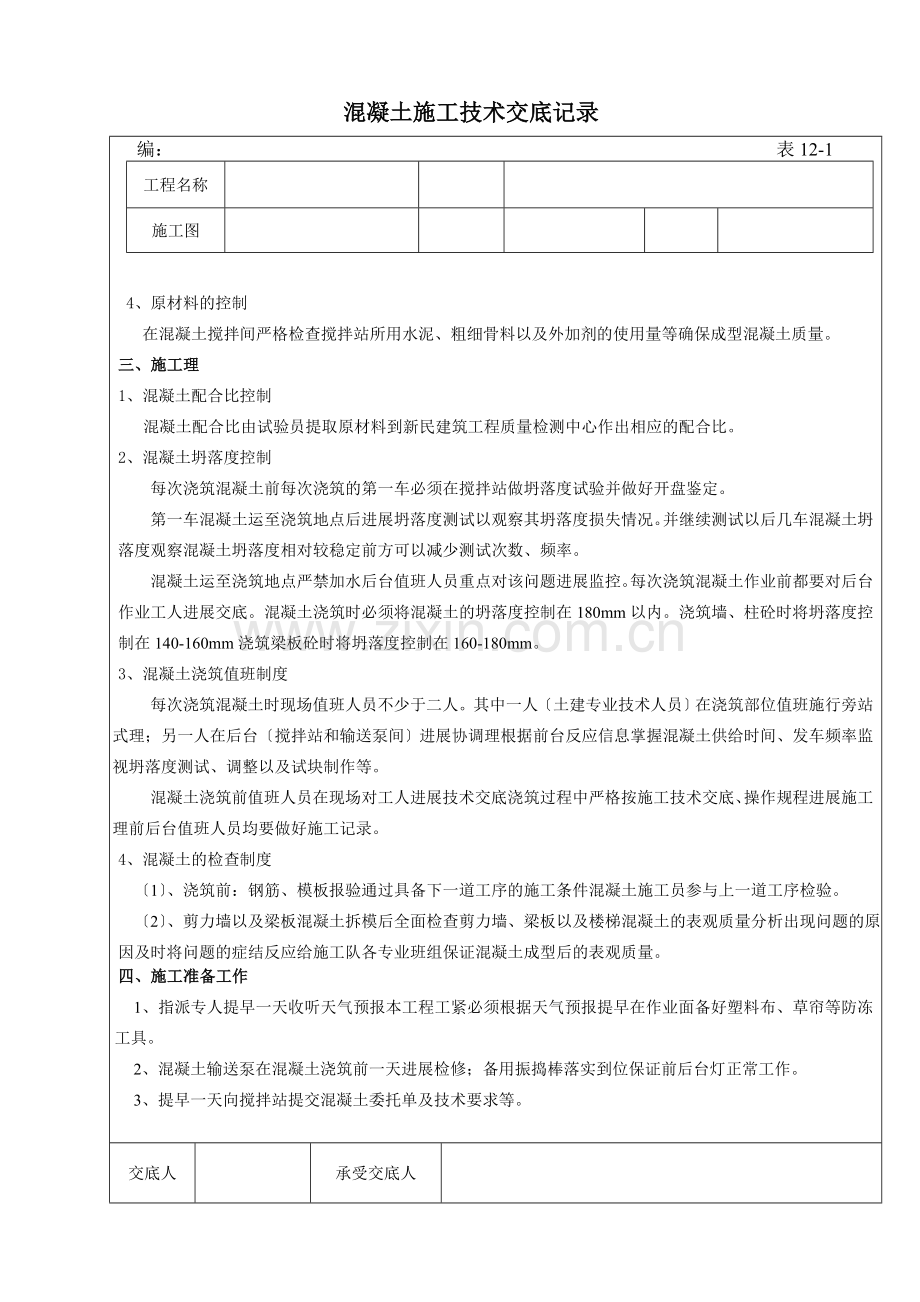

4、原材料的控制
在混凝土搅拌间严格检查搅拌站所用水泥、粗细骨料以及外加剂的使用量等确保成型混凝土质量。
三、施工理
1、混凝土配合比控制
混凝土配合比由试验员提取原材料到新民建筑工程质量检测中心作出相应的配合比。
2、混凝土坍落度控制
每次浇筑混凝土前每次浇筑的第一车必须在搅拌站做坍落度试验并做好开盘鉴定。
第一车混凝土运至浇筑地点后进展坍落度测试以观察其坍落度损失情况。并继续测试以后几车混凝土坍落度观察混凝土坍落度相对较稳定前方可以减少测试次数、频率。
混凝土运至浇筑地点严禁加水后台值班人员重点对该问题进展监控。每次浇筑混凝土作业前都要对后台作业工人进展交底。混凝土浇筑时必须将混凝土的坍落度控制在180mm以内。浇筑墙、柱砼时将坍落度控制在140-160mm浇筑梁板砼时将坍落度控制在160-180mm。
3、混凝土浇筑值班制度
每次浇筑混凝土时现场值班人员不少于二人。其中一人〔土建专业技术人员〕在浇筑部位值班施行旁站式理；另一人在后台〔搅拌站和输送泵间〕进展协调理根据前台反应信息掌握混凝土供给时间、发车频率监视坍落度测试、调整以及试块制作等。
混凝土浇筑前值班人员在现场对工人进展技术交底浇筑过程中严格按施工技术交底、操作规程进展施工理前后台值班人员均要做好施工记录。
4、混凝土的检查制度
〔1〕、浇筑前：钢筋、模板报验通过具备下一道工序的施工条件混凝土施工员参与上一道工序检验。
〔2〕、剪力墙以及梁板混凝土拆模后全面检查剪力墙、梁板以及楼梯混凝土的表观质量分析出现问题的原因及时将问题的症结反应给施工队各专业班组保证混凝土成型后的表观质量。
四、施工准备工作
1、指派专人提早一天收听天气预报本工程工紧必须根据天气预报提早在作业面备好塑料布、草帘等防冻工具。
2、混凝土输送泵在混凝土浇筑前一天进展检修；备用振捣棒落实到位保证前后台灯正常工作。
3、提早一天向搅拌站提交混凝土委托单及技术要求等。

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

4、作好工人尤其是振捣手的班前集中交底工作使工人做到心中有数。在浇筑混凝土前要求砼班组将每面墙、每块梁板混凝土振捣分工到人。
5、配合质量检查员及其他分项专业施工员对该施工段钢筋工程、模板工程的施工质量进展验收发现问题及时下发整改书给上道工序专业工程师。
6、确定每次浇筑混凝土的工程部及土建队值班人员及详细分工每次混凝土浇筑时必须有一名值班电工一名值班钢筋工。地下室墙体混凝土施工时必须有4-5名模板工看护模板。有专人指挥调动混凝土罐车。
五、混凝土施工
地下构造施工时柱与梁板分开浇筑；地上构造施工时梁、板、柱一同浇筑。所有混凝土施工均由汽车泵配合地泵进展。在混凝土搅拌过程中的计量要准确。
〔1〕混凝土下料
在浇筑梁、板、柱混凝土前先在新旧混凝土接茬处满铺50-100mm厚同标砂浆混凝土浇筑高度600mm。泵前部套接软套第一层浇筑时伸入墙内2米；采用长度8米的振捣棒布置在下料点的
交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

〔2〕混凝土振捣
混凝土随浇随振捣振捣棒垂直插入混凝土插入到下层尚未初凝的混凝土中约50～100mm以使上下层互相结合；振捣棒操作时要做到快插慢拔。
振捣器的插点要均匀排列排列方式采用行列式和交织式两种由振捣手灵敏掌握。振捣棒插点间距40cm防止出现漏振。内、外墙振捣棒的插点示意图如下：
每层振捣实后再覆盖新一层混凝土上下层浇筑间隔时间不得超过2小时上层混凝土在下层混凝土初凝前浇筑。
〔3〕梁板混凝土浇筑
浇筑梁板混凝土前要清理干净并用同等标的砂浆平铺50-100mm然后浇筑梁、板混凝土防止墙与梁、板交接处出现裂缝。梁、板混凝土同时浇筑混凝土随浇随振捣随刮随抹平。用插入式振捣器振捣刮杆刮平在混凝土初凝前用木抹子抹平在终凝前再进展二次抹压并在外表用扫帚做拉毛处理。梁、板混凝土浇筑按要求留置施工缝同时用塑料布覆盖已经浇筑完的梁板混凝土。

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

〔4〕柱混凝土浇筑
一层柱混凝土强度等级为C30在穿插处应在不同标截面处设置钢丝网片其做法如下列图所示：

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

3、柱
一层柱混凝土强度等级为C30在穿插处应在不同标截面处设置钢丝网片其做法如下列图所示：

〔二〕、地上混凝土施工
1、简述
要求梁、板、柱全部为清水混凝土成品外表光滑美观直接到达粗装修的效果梁、板、柱同时浇筑。
2、混凝土泵送
地上局部混凝土采用地泵进展混凝土浇筑泵送前先用水再用用同标的砂浆润泵路布置原那么：与各施工区域间隔 尽可能短、弯头尽可能少路连接要结实、稳定各卡不得与地面或支撑物接触卡在程度方向间隔 支撑物>100mm竖直方向间隔 地面>100mm接头封严〔橡胶垫圈不能少〕。

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

4、梁板混凝土浇筑
本工程1-3层梁、板、柱混凝土强度为C30梁、板混凝土随浇随振捣随刮随抹平。用插入式振捣器振捣实刮杆刮平在混凝土初凝前用木抹子抹平在终凝前再进展二次抹压并在外表用扫帚做拉毛处理保证混凝土外表平整、实无裂纹。
5、柱混凝土浇筑
在浇筑柱混凝土时要把模板内的杂物清干净防止烂根切要严格执行分层浇筑。在浇筑前要对柱体上外表凿毛并清理干净并用同等标的砂浆平铺50-100mm防止交接处出现裂缝。
振捣时振捣棒从下料点逐渐向外围挪动同时上下抽动振捣棒辅助混凝土向四周流淌要振捣实防止漏振
六、混凝土试块的留置、施工记录
混凝土抗压、抗渗试块在混凝土浇筑地点随机取样制作。
1、留置原那么
梁、板、柱的每一施工段、不同施工台班、不同标的混凝土每100m³〔包括缺乏100m³〕制作一组养护抗压试块2组同条件试块。当一次连续浇筑超过1000 m³时每200 m³取样一次〔包括缺乏200m³〕
2、后处理
制作的养护抗压、抗渗试块拆模后当日即送往养护室进展养护并做好记录。混凝土养护试块上书写内容为：工程名称、混凝土标、成型时间、使用部位；同条件试块上书写内容为：工程名称、施工部位、混凝土标、成型时间。同条件试块拆模后在试块上进展编。
3、同条件试块的养护、保护处理
同条件试块拆模编后放到预先制作好的钢筋笼内置于一样的施工部位与构造混凝土同条件养护；铁笼制作式样如下〔净尺寸为500×200×200〕：

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

200
500
200

4、混凝土施工记录
每次混凝土浇筑后混凝土专业工程师都必须填写?混凝土施工记录?。
七、混凝土的养护
柱混凝土浇筑完毕且拆模后在混凝土外表涂刷养护液；梁板在混凝土浇筑后的12小时内浇水养护养护时间不得于7天抗渗混凝土不得少于14天以保持混凝土具有足够潮湿状态。混凝土在养护过程中如发浇水缺乏以致外表泛白或出现干缩细小裂缝时要立即采取覆盖加强养护工作充分浇水并延长浇水日加以补救。在已浇筑的混凝土强度到达1.2N/mm2以后始准在其上来往行人和安装模板及支架等。
八、混凝土拆模
墙混凝土拆模强度不得低于1.2mPa。梁板混凝土拆模时拆模强度必须以混凝土同条件试块抗压强度为准不同施工段、不同构造件的混凝土拆模强度归档保存。不同的混凝土构造件拆模所需强度见下表：
构造
类型
构造件跨度〔米〕
混凝土占设计强度值的百分率
板
≤2
50
2 <且≤8
75
梁
≤8
75
＞8
100

交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

九、成品保护
梁板混凝土浇筑后在强度到达1.2MPa以前不允许在上面踩踏。在混凝土构造件拆模后在柱角、墙角、楼梯踏步、门窗洞口处钉150mm宽木板条防护角。柱、墙防护高度为1.5m洞口周边全部防护。详细做法见下列图：

十、混凝土施工平安要求
1、混凝土施工人员浇筑外墙混凝土时不得将外墙钢筋作为扶手站在外模背楞上。
2、每次混凝土浇筑前必须彻底检查操作平台是否稳固连接螺栓是否牢靠。操作平台程度扶手在浇筑混凝土前必须及时搭设以确保施工人员平安。
3、检查振捣棒、信灯电源是否完好有无漏电现象。同时振捣棒配电箱、振捣棒电动机以及铁锹、锤子等施工用具必须放置平稳防止其从操作平台或外架子上掉落伤人。
4、振捣手必须戴绝缘手套穿平底胶鞋。
5、混凝土泵车进场施工队有专人指挥、调度任何机动车在场内行走都由专人指挥倒车时还要响笛警示。
6、布料机端头的软必须连接结实。间施工要有足够的照明设备并在使用前对照明用具及供电线路进展检查。
交底人

承受交底人

混凝土施工技术交底记录
编： 表12-1
工程名称

施工图

7、电源线路要悬空挪动防止电源线与地面和钢筋相摩擦及挤压；架空电线支架必须采用木质绝缘材料；电源线用带绝缘皮的粗软线绑扎在支架上；经常检查电源线发现破损及时处理。
8、作业工人必须戴好平安帽临边作业必须系好平安带。
9、混凝土浇筑过程中临时断料时作业工人不得躺在作业层跳板上休息。
10、每次混凝土施工前责任工程师必须口头对作业工人进展平安技术交底。
十一、环境要求
1．混凝土浇筑在白天进展尽量防止在间进展混凝土浇筑施工混凝土泵车周围用隔音材料比方苯板等进展围挡以免干扰周边居民。
2．泵车停放位置必须设置停放平台防止泵车漏油污染现场土壤。同时泵车附近砌筑污水沉淀池便于清洗泵和混凝土罐车放料口的污水重新利用。
3．要求混凝土罐车在放料口位置设置接漏斗防止混凝土运输过程中洒落的混凝土掉到城交通道路上。
4．墙体混凝土浇筑过程中必须装备两块辅助下料的木板防止混凝土洒落到楼板上造成浪费。
5．振捣棒不得直接在钢筋上振动以免发出刺耳的声音。同时不得用钢砸模板反面以免造成模板面凹凸变形影响墙体混凝土的清水效果产生噪音。
十二、本钱降低措施
1、梁、板、柱混凝土浇筑时尽量减少落地混凝土。
2、墙体混凝土浇筑时控制好梁柱混凝土标高防止标高超限增加凿毛的工程量并减少混凝土的浪费。
3、用海绵球辅助冲洗泵减少混凝土浪费。
