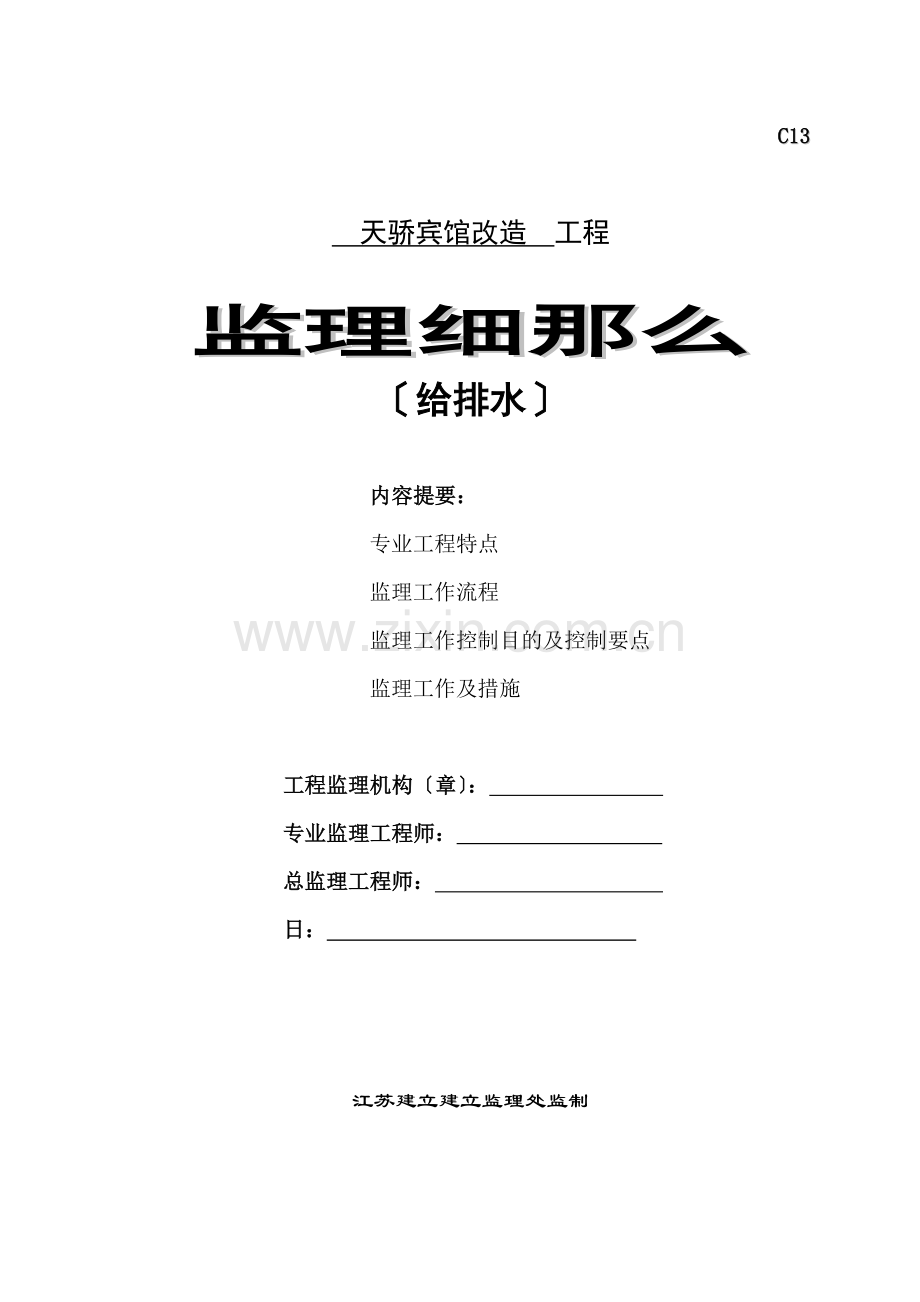

　天骄宾馆改造　工程
监理细那么
〔给排水〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
　　　　　　　　　　　监理工作及措施

工程监理机构〔章〕：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　 　　　 　
　　　　　 日：　　　　　　　　　 　　 　　

江苏建立建立监理处监制

给排水工程施工监理施行细那么

一、 工程概况
天骄宾馆位于风光秀丽的无锡蠡湖风景区紧邻蠡湖公园总面积12151.46平方米改造后为涉外三星度假宾馆。

二、 专业工程特点

本工程是综合性改造工程工程监理规划确定了质量好、、速度快的监理工作总体目的。即质量控制方面通过严而有效的工作要求所有分部分项工程符合现行验收、规程；控制方面以工程总造价为控制目的在保证质量的前提下尽量节约资金进度方面以合同工为进度控制目的。建筑给水、排水及采暖系统作为工程的一个分部工程是工程的一个重要功能系统它的好坏关系到水的正常供水和顺利排出。本分部工程的监理工作也是工程监理的一个重要组成部分作为详细指导监理工作根据的监理细那么起着重要的作用。施工监理三控制中质量控制为其核心所以本细那么以质量控制为核心围绕质量监理内容、过程、展开制定可操作的监理程序。

三、 监理工作流程

给排水工程质量监理工作程序框图
申报施工方案
承包

审批施工方案
监理工程师
不同意修改后重报

同意

原材料报验
承包
应附：材料质量合格证
防伪标志复试报
告等
不合格清退另进

审核
监理工程师

支架安装

道定位
道安装
防腐保温
功能试验

分工序自检
承包
不合格

合格
填报工程报验单
承包

监理工程师现场检验
不合格

合格
监理工程师签发质量认可书

进展下一道工序施工

四、监理控制的目的及控制要点
4.1 施工前的准备
4.1.1 建筑给排水的施工队伍应具备相应的资质工程质量验收人员应有相应的专业技术资格。
4.1.2 施工前应编制相应的施工组织设计或施工方案经批准后施行。
4.1.3 施工现场应有健全的质量理体系及质量检验制度必要的施工技术。
4.1.4 施工应按批准的工程设计施工修改设计应出具设计变更单或设计批准的技术核定单。
4.1.5 工程所使用的主要材料、成品、半成品、配件、器具、设备必须具有中文质量合格证明规格、型及性能监测应符合技术或设计要求进场时监理检查验收按规定需进展复检的有监理人员现场见证随机抽样封样然后送有资质的检测复检合格后才能使用。
4.1.6 进场材料品种、规格符合要求设备有安装使用说明书包装完好外表无损伤、无划痕。
4.1.7 阀门安装前应做强度、严性测试同规格抽查10﹪且不少于1个对安装在干上起切断作用的闭路阀门应逐个试验。
4.1.8 阀门强度、严性试验规定如下：强度试验压力为公称压力的1.5倍严性试验压力为公称压力的1.1倍。压力在持续试验时间内保持不变且壳体填料、阀瓣封面无渗漏时间规定如下表
阀门试验持续时间
公称直径
DN〔mm〕
最短试验持续时间〔s〕
严性试验
强度试验
金属封
非金属封
≤50
15
15
15
65～200
30
15
60
250～450
60
30
180
4.2 过程控制要点
4.2.1 给排水及采暖工程与相关专业应进展交接质量检验做好记录隐蔽工程隐蔽前经历收合格并形成记录。
4.2.2 道穿过构造伸缩缝、抗震缝、沉降缝敷设时采取如下防护措施：
1. 在墙体两侧采取柔性连接；
2. 在道保护层外皮上、下部留150mm净空间；
3. 在穿墙处做补偿器程度安装。
6.2.3道布置时明装道成排安装直线部分互相平行曲线部分保持等距道上下并行时弯曲半径一致。
4.2.4 道支、吊、托架安装时：
1. 位置正确埋设平整、结实与道接触严固定牢靠；
2. 滑动支架应灵敏滑桩与滑槽间留3～5mm间隙纵向挪动量符合要求；
3. 无热伸长吊架、吊杆垂直安装有热伸长吊杆向热膨胀反向偏移；
4. 支、吊架固定在建筑构造上的不得影响构造平安；
钢道支架间距
公称直径〔mm〕
15
20
25
32
40
50
70
80
100
125
150
200
250
300
支架的间距〔m〕
保温
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
塑料及复合道支架间距
公称直径〔mm〕
12
14
16
18
20
25
32
40
50
63
75
90
110
支架的间距〔m〕
立
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4
程度
冷水
0.4
0.4
0.5
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
1.55
热水
0.2
0.2
0.25
0.3
0.3
0.35
0.4
0.5
0.6
0.7
0.8

铜道支架间距
公称直径〔mm〕
15
20
25
32
40
50
65
80
100
125
150
200
支架间距〔m〕
垂直
1.8
2.4
2.4
3.0
3.0
3.0
3.5
3.5
3.5
3.5
4.0
4.0
程度
1.2
1.8
1.8
2.4
2.4
2.4
3.0
3.0
3.0
3.0
3.5
3.5
4.2.5 金属立卡安装应符合以下规定：
1. 层高小于等于5m每层必须安装1个大于5m不得少于2个；
2. 卡安装高度距地面1.5～1.8m两个以上匀称安装同一房间应安装在同一高度。
4.2.6 道墙壁、楼板应设金属或塑料套套底部与楼板底面平顶部高出装饰地面20mm卫生间、厨房内高出50mm墙壁内的两端和饰面相平；穿楼板的道和套的间隙用阻燃实材料和防水油膏填实穿墙的用阻燃实材料填实；道接口不得在套内。
4.2.7 道接口应符合以下规定。
1. 采用粘接接口端扦入承口深度不得小于下表；
公称直径〔mm〕
20
25
32
40
50
75
100
125
150
插入深度〔mm〕
16
19
22
26
31
44
61
69
80
2. 熔接连接的结合面应有一均匀的熔接圈不得出现部分熔瘤或熔接圈凹凸不匀现象；
3. 橡胶圈接口允许曲线敷设但偏角不大于2°；
4. 法兰连接衬垫内不凸入内外接近螺孔不得双垫或偏垫；
5. 法兰连接螺栓符合突出螺母的长度不大于直径的1/2；
6. 螺纹连接外露丝扣为2～3扣多余麻丝清理干净作防腐处理；
7. 采用水泥捻口时油麻清洁填实水泥捻入实饱满接口面凹入承口小于2mm；
8. 卡箍连接两端平整无缝隙沟槽内均匀卡紧后道平直卡箍安装方向一致。
4.3 室内给水系统质量控制要点
4.3.1 给水道必须采用与材相适应的件生活给水系统所涉及的材料必须到达饮用水卫生。
4.3.2 件连接符合及设计要求塑料及复合和金属件、阀门等的连接应采用专用件不得在塑料上套丝镀锌套丝时破坏的镀锌层及外露螺纹应作防腐处理镀锌与法兰头焊接处应二次镀锌。
4.3.3 铜连接采用专用接头或焊接径小于22mm采用承插或套焊接承口迎着介质流向安装大于22mm对口焊接。
4.3.4 立与有3个或以上的取水支连接应安装可拆卸的连接件。
4.3.5 冷热水平行安装上下平行时热水在上垂直平行时热水在左侧。
4.3.6 水压试验：各种材质道中试验压力为工作压力的1.5倍但不小于0.6Mpa金属及复合观察10min压降小于0.02MPa然后降至工作压力不渗不漏；塑料稳压1h压降不超过0.05MPa然后在工作压力1.15倍稳压2h压降小于0.03MPa不渗不漏。
4.3.7 给水系统交付使用前应通水试验观察、开启阀门、水嘴等放水。
4.3.8 生活用水道交付使用前必须冲洗、消并经有关部门取样检验符合生活饮用水方可使用检查有关部门提供的检测。
4.3.9 给水道应有2‰～5‰的坡度流向泄水装置。
4.3.10 水表安装应符合要求表前与阀门距大于8倍水表接口直径外壳距墙净距为10～30mm进水口中心标高按设计要求允许误差±10mm。
4.4 室内消火栓系统质量控制要点
4.4.1 主控工程消火栓系统安装完毕后应取屋顶层试验消火栓和首层取水处消火栓试射到达要求为合格。
4.4.2 箱式消火栓安装要求：
1. 栓口朝外并不应设置在门轴侧；
2. 栓口中心距地面1.1m允许±20mm；
3. 阀门中心距箱侧面140mm距箱后面100mm允许偏向±5mm；
4. 箱体垂直度允许偏向3mm。
4.4.3 水泵安装应符合设备说明书要求试运行温升符合要求立式水泵不应采用弹簧减振器。
4.4.4 室内给水设备安装允许偏向和检验。
项次
项 目
允许偏向〔mm〕
检验
1
静置设备
坐标
15
经纬仪或拉线尺量
标高
±5
水准仪或拉线尺量
每米垂直度
5
吊线尺量
2
离心式水泵
立式泵体每米垂直度
0.1
程度尺塞尺
卧式泵体每米程度度
0.1
程度尺塞尺
连轴器同心度
轴向每米倾斜
0.8
在连轴器四个互相垂直的位置上用水准仪、百分表或测微螺钉、塞尺检查
径向位移
0.1
4.5 室内热水供给系统质量控制要点
4.5.1 热水系统安装完毕后应按图纸要求进展压力试验设计未有要求时按顶点压力加0.1MPa且不小于0.3MPa。检验：钢及复合10min压降不大于0.02MPa然后降至工作压力检查压力不降不渗不漏；塑料稳压1h压降不大于0.05MPa然后在1.15倍工作压力下稳压2h压降不超过0.03MPa不得渗漏。
6.5.2 热水道应尽量利用自然弯补偿热伸缩直线过长那么应设置补偿器补偿器类型按设计要求并按规定进展预拉伸。
4.5.3 道安装坡度符合要求温度控制器、阀门应安装在便于观察维护的位置。
4.5.4 热水供给道保温、保温材料、厚度、保护壳应符合设计要求保温层厚度、平整度应符合下表。
项次
项 目
允许偏向〔mm〕
检验
1
厚度
＋0.1δ －0.05δ
钢针刺入
2
外表平整度
卷材
3
用2m靠尺、楔型塞尺
涂抹
10
4.5.5 热交换器应以工作压力的1.5倍作水压试验蒸汽部分不低于工作压力加0.03MPa热水部分不低于0.4MPa10min压力不降不渗不漏。
4.6 室内排水系统质量控制要点
4.6.1隐蔽式埋地的排水道隐蔽前必须作灌水试验其灌水高度不低于底层卫生洁具的上边沿或底层地面高度满水15min水面下降后再灌满观察10min液面不降道及接口无渗漏为合格。
4.6.2 道安装坡度应符合设计要求,如设计无要求时可按下表进展。
生活污水铸铁道坡度
项次
径〔mm〕
坡度〔‰〕
最小坡度〔‰〕
1
50
35
25
2
75
25
15
3
100
20
12
4
125
15
10
5
150
10
7
6
200
8
5
生活污水塑料道坡度
项次
径〔mm〕
坡度〔‰〕
最小坡度〔‰〕
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
4.6.3 排水塑料必须按设计要求及位置设置伸缩节设计无要求时伸缩节间距不大于4m并应安装在水流集合处.
4.6.4 排水主立及程度干道均应作通球试验球直径不小于排水道直径的2/3通过率为100﹪。
4.6.5 按设计图纸要求位置做好检查口或清扫口。
4.6.6 由室内通往室外排水检查井的排水、井内引入应高于排出或两相平并有不小于90°的水流转角如跌落差大于300mm可不受角度限制。
4.6.7 室内排水的程度与程度道、程度道与立的连接应采用45°三通或45°四通和90°斜三通或90°斜四通立与排水端部的连接采用两个45°弯头。
4.6.8 室内排水道和雨水道安装允许偏向如下表。
项次
项 目
允许偏向〔mm〕
检验
1
坐 标
15
用水准仪〔程度尺〕、直尺拉线和尺量检查。
2
标 高
±15
3
横纵横方向弯曲
铸铁
每米
≯1
全长25m以上
≯25
钢
每米
径≤100mm
1
径＞100mm
1.5
全长25m以上
径≤100mm
≯25
径＞100mm
≯30
塑料
每米
1.5
全长25m以上
≯38
混凝土道
每米
3
全长25m以上
≯75
4
立垂直度
铸铁
每米
3
吊线和尺量检查。
全长5m以上
≯15
钢
每米
3
全长5m以上
≯10
塑料
每米
3
全长5m以上
≯15
4.6.9 安装在室内的雨水道必须作灌水试验灌水高度必须到立上部雨水斗持续1h不渗不漏。
4.6.10 雨水斗的连接应固定在屋面承重构造上雨水斗边缘与屋面相连处应严不漏连接收径在设计无要求时不小于100mm。
4.6.11 雨水钢道焊口允许偏向应符合下表。
项次
工程
允许偏向
检验
1
焊口平直度
壁厚10mm以内
壁厚1/4
焊接验卡或标卡尺
2
焊缝加强面
高度
＋1mm
宽度
3
咬边
深度
＜0.5mm
直尺检查
长度
连续长度
25mm
总长度两侧
＜焊缝长度的10﹪
7.6.12 雨水道不得与生活污水道相连。
五、监理工作的及措施
1. 确认施工的资质审查确认施工分包。
2. 做好材料和设备的检查工作确认其质量；检查施工机械和机具保证施工质量。
3. 审查施工组织设计检查并协助各项消费环境、劳动环境、理环境的条件。
4. 进展施工工艺过程质量控制工作检查工序质量严格工序交接检查制度 做好隐蔽工程的检查验收。
5. 做好工程变更方案的比选保证工程质量。
6. 进展质量监视行使质量监视权认真做好质量签证工作行使质量否决权协助做好付款控制。
7. 做好中间质量验收准备工作做好工程开工验收工作审查工程开工图。
以上可以归纳为审查资料、现场巡视、不定不定点抽查、严格工序报验制度做好签证验收工作。
8工程质量重要的保证措施就是监理人员在施工中的检查及工程施工完成后的验收。
8．1现场检查：主要有观察、旁站、测量、试验等手段；
8．3工序交接检查：坚持上道工序不经过检查验收不准进入下道工序工序完成后由施工自检、专职人员复检自认合格后报监理工程师或其代表到现场会同检验合格后签署认可方可进入下道工序；
8．4隐蔽工程验收：隐蔽工程完工后施工自检、专职人员复检合格后填写隐蔽工程报验单报监理现场检查验收。
9分项分部工程完工后施工自检组织专职人员复检合格后填写报验单监理工程师〔建立工程专业负责人〕组织施工工程专业质量负责人进展验收签署验收结果。
10行使质量监视权为总监理工程师下达停工指提供建议。
10．1对没有经过检验即进入下道工序；
10．2对经指出的工程的质量不合格之处未认真整改；
10．3擅自使用未经认可或批准的材料；
10．4擅自变更设计图纸；
10．5擅自将工程转包或让未经同意的分包进场作业；
10．6没有可靠的质量保证措施贸然施工出现质量下降征兆；
11行使质量否决权为工程进度款的支付签署认证。
12分部〔子分部〕工程质量验收
13检验批、分项工程、分部〔或子分部〕工程质量的验收均应在施工自检合格的根底上进展。并应按检验批、分项、分部〔或子分部〕、〔或子〕工程的程序进展验收同时做好记录。
13．1检验批、分项工程的质量验收应全部合格。
13．2分部〔子分部〕工程的验收必须在分项工程验收通过的根底上对涉及平安、卫生和使用功能的重要部位进展抽样检验和检测。
14建筑给水、排水工程的检验和检测应包括以下主要内容：
14．1承压道系统和设备及阀门水压试验。
14．2排水道灌水、通球及通水试验。
14．3雨水道灌水及通水试验。
14．4给水道通水试验及冲洗、消检测。
14．5卫生器具通水试验具有溢流功能的器具满水试验。
14．6地漏及地面清扫口排水试验。
14．7消火栓系统测试。
14．8平安阀及联动系统动作测试。
15 工程质量验收和记录中应包括以下主要内容：
15．1开工。
15．2图纸会审记录、设计变更及洽商记录。
15．3施工组织设计或施工方案。
15．4主要材料、成品、半成品、配件、器具和设备出厂合格证及进场验收单。
15．5隐蔽工程验收及中间试验记录。
15．6设备试运转记录。
15．7平安、卫生和使用功能检验和检测记录。
15．8检验批、分项、子分部、分部工程质量验收记录。
15．9开工图。

无锡太湖明珠天骄宾馆改造工程监理组
2008-6-6
