基本农田数据质量检查软件PPT学习课件.ppt

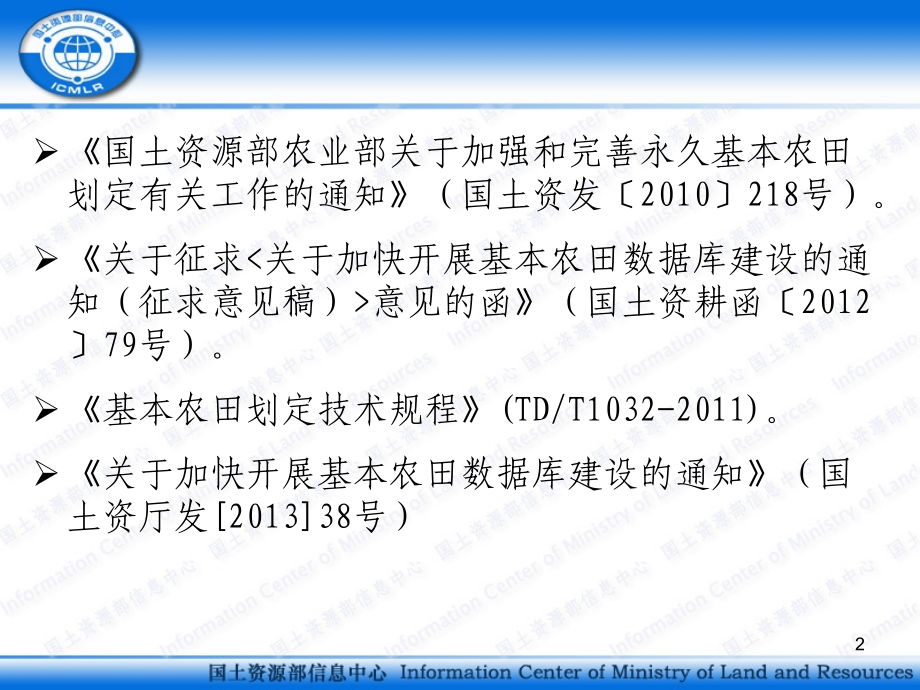

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基本农田数据质量检查软件,1,2025/5/30 周五,国土资源部农业部关于加强和完善永久基本农田划定有关工作的通知,（国土资发,2010218,号）。,关于征求,意见的函,（国土资耕函,201279,号）。,基本农田划定技术规程,(TD/T1032-2011),。,关于加快开展基本农田数据库建设的通知,（国土资厅发,201338,号）,2,1,数据组织准备,4,注意事项,2,软件安装与卸载,3,数据质量检查软件,3,一、数据组织准备说明,4,数据组织准备说明,质检数据分为待检数据和用于辅助检查的外部数据。待检数据包含经省预检后以县为基本组织单元的分批次基本农田数据库，本批汇交的省级数据库建设文档、及其数据库说明文档。外部数据包含土地调查数据（地类图斑、行政区）和土地利用规划数据（基本农田调整图层、土地主要调控指标表）,待检数据,外部数据,土地调查数据,土地规划数据,地类图斑,基本农田调整,主要调控指标,行政区,数据库建设文档,数据库成果,数据库说明,5,数据组织准备说明,汇交要求中规定的数据目录组织,6,待检数据目录组织,数据组织准备说明,以县为最小组织单元，分批次汇交，一个批次可包含多个县的数据,7,待检数据子目录内容,数据组织准备说明,8,县级数据目录组织示例,shp,格式,数据组织准备说明,SHAPE,格式,PGDB,格式,9,外部数据目录组织,数据组织准备说明,10,外部数据目录组织,数据组织准备说明,矢量数据为,SHAPE,格式，表格数据为,MDB,格式,11,外部数据目录组织,数据组织准备说明,矢量数据为,PGDB,格式，表格数据为,MBD,格式,12,外部数据,:,土地利用主要调整指标表格,数据组织准备,13,二、软件安装与卸载,14,下载地址,国土资源部门户网站,数据质量检查软件安装与卸载,XP,（,SP2,及更高版本）,Windows 7(,支持,32,位、,64,位,),运行环境：Microsoft.NET Framework 2.0,GIS环境：,ArcEngine 9.3 Runtime,需包含以下六项软件许可：,Spatial ArcgisEngine,InteropEngine SpatialEngine,StandardEngine GdbE,数据质量检查软件安装与卸载,17,2025/5/30 周五,软件安装,安装,Microsoft.NET Framework2.0,安装,ArcEngine 9.3 Runtime,ArcGIS Engine 9.3 sp1,补丁,安装基本农田数据质量检查软件,数据质量检查软件安装与卸载,18,由于,ArcEngine 9.3 Runtime,对,.NET Framework 2.0,的依赖性，当机器上没有安装,.NET Framework 2.0,时，如果先安装,ArcEngine 9.3 Runtime,，然后再安装,“,基本农田数据质量检查软件,”,，启动,“,基本农田数据质量检查软件,”,时会出现问题，此时应卸载,ArcEngine 9.3 Runtime,，再重新安装,ArcEngine 9.3 Runtime,，然后运行,“,基本农田数据质量检查软件,”,安装目录下（缺省路径为,“,C:Program Files,基本农田数据质量检查软件,”,）的批处理文件,REG.BAT,，重新注册相关的控件。,软件安装顺序问题,数据质量检查软件安装与卸载,19,三、数据质量检查软件,20,审核记录,数据无误标示例外,数据无错误,数据有误返回修改,基本农田数据质量检查软件,数据质量检查流程,21,任务管理,支持批量任务检查和单个任务检查。,系统目前支持,Shape,、,MDB,和,VCT,三种格式。,系统会检查数据目录的命名规范。,基本农田数据质量检查软件,22,新建任务（一）,支持,SHAPE,、,PGDB,、,VCT,三种格式,必须提供工作路径。,必须选择数据年份,基本农田数据质量检查软件,23,新建任务（二）,检查数据目录组织是否正确。,检查是否存在冗余数据。,检查矢量数据是否缺失。,检查文件名称是否正确。,基本农田数据质量检查软件,24,新建任务（二）,当待检数据组织目录不能满足任务创建标准时，点击,“,确定,”,后，系统会弹出提示信息,。,基本农田数据质量检查软件,25,新建任务（三）,选择外部数据的格式，添加外部数据的文件夹,。,系统支持,SHAPE,、,PGDB,格式数据,基本农田数据质量检查软件,26,新建任务（四）,外部数据的组织目录结构显示在界面窗口中，可以查看是否正确,。,基本农田数据质量检查软件,27,新建任务（四）,如果外部数据没有匹配成功,或错误选择,，用户可以重新添加外部数据,。,基本农田数据质量检查软件,28,新建任务（四）,基本农田数据质量检查软件,检查,数据没有匹配成功,或错误选择,，,此时,用户,还,可以重新添加外部数据,。,29,新建任务（五）,基本农田数据质量检查软件,数据添加完成后，点击“任务创建”，弹出导入待检数据的窗口,。,30,新建任务（五）,基本农田数据质量检查软件,点击“数据导入”，进度条按照导入进度滚动，导入详细信息列表中显示当前导入数据的情况,31,新建任务（五）,基本农田数据质量检查软件,32,新建任务（六）,基本农田数据质量检查软件,数据任务创建后系统回到任务管理界面，并将显示新增加的检查任务增加到任务中心中。,33,数据质检（一）,基本农田数据质量检查软件,34,数据质检（一）,基本农田数据质量检查软件,35,数据质检（一）,基本农田数据质量检查软件,36,质检结果输出,基本农田数据质量检查软件,37,质量检查报告,基本农田数据质量检查软件,38,质量检查结果记录,基本农田数据质量检查软件,39,审查评价,审查评价是对检查结果进行统计评分，以统计表或统计图的方式展现分析评价结果。,基本农田数据质量检查软件,40,打开任务,基本农田数据质量检查软件,错误显示区,质检细则,工具栏,图形,41,切换检查区县,基本农田数据质量检查软件,42,质检方案预览,基本农田数据质量检查软件,43,自动检查,为节省检查时间，对所列检查项可以选择检查或不检查,包含所有的自动检查和交互检查的内容，为用户提供特殊检查项目的任意组合检查。,基本农田数据质量检查软件,44,查看质检日志,基本农田数据质量检查软件,45,结果输出,导出的文件保存路径为检查任务工作目录下的子目录,“,质检结果,”,下,。,基本农田数据质量检查软件,46,错误定位,单击矢量图层错误列表中任一记录，地图窗口可定位到该错误图元，同时属性窗口显示该图元属性。,基本农田数据质量检查软件,47,标注例外,在对错误记录逐一审核时，确定该错误为地方特殊说明或是认定为允许存在的情况，在,“,例外,”,栏中将其标示为例外。在对应行的,“,例外,”,列的单选框上单击，在对应的,“,例外说明,”,中填写相应的说明。标注例外的错误不纳入错误统计。,可同时将该类错误批量标注例外或批量取消例外。并可将该类错误导出为,EXCEL,表。,基本农田数据质量检查软件,48,目录及文件规范性检查,对目录结构和文件命名进行检查，检查其是否符合汇交要求对电子成果数据内容的要求，是否存在丢漏，命名是否正确。,按汇交要求基本农田保护片（块）属性（保护责任）扩展属性表应与矢量数据放在同一个目录，请检查是丢漏还是放在了别的地方。,基本农田数据质量检查软件,49,数据完整性检查,存在冗余文件、缺失必要文件、缺失必要文件夹等错误。有可能是文件夹或文件命名出错，需要重新整理成果汇交目录中各数据，严格按汇交要求组织文件，请仔细检查文件、文件夹命名的正确性,。,按汇交要求为,OFFICE2003,格式,基本农田数据质量检查软件,50,元数据检查,基本农田数据质量检查软件,按照,国土资源信息核心元数据标准,（,TD/T1016-2003,）来检查。,51,元数据检查,检查“标识信息”节点下的“数据集引用”节点下的“名称”、“日期”节点是否填写。,按照,国土资源信息核心元数据标准,（,TD/T1016-2003,）来定义标签，用户可根据数据实际情况决定使用多少标签，参照土地利用总体规划元数据检查的内容，基本农田数据质量检查软件对以下标签进行检查。,基本农田数据质量检查软件,52,元数据检查,检查“标识信息”节点下“地理范围”节点下的“西边经度”、“东边经度”、“南边经度”、“北边经度”节点是否填写，填写的值是否正确（是否为数字）。,基本农田数据质量检查软件,53,元数据检查,检查“标识信息”节点下的“数据集联系信息”节点下的“负责单位名称”、“联系人”等节点是否填写。,基本农田数据质量检查软件,54,元数据检查,检查,“,空间参照系统信息,”,下的,“,SC_,基于坐标的空间参照系统,”,节点下的,“,大地坐标参照系统名称,”,节点是否填写、填写是否正确。,基本农田数据质量检查软件,55,元数据检查,检查,“,空间参照系统信息,”,下的,“,SC_,垂向坐标参照系统,”,节点下的,“,垂向坐标参照系统名称,”,节点是否填写。,基本农田数据质量检查软件,56,图层完整性检查,按汇交要求检查必选图层是否齐全，并检查必选图层是否为空图层。,图层基本农田标志牌注记、基本农田划入划出注级、基本农田注记的内容为空，为空图层。,基本农田数据质量检查软件,57,数学基础检查,按要求检查投影文件是否为空、是否为,3,度或,6,度,高斯投影，是否为西安,80,坐标等。,图层的投影文件为空文件。,基本农田数据质量检查软件,58,Shapefile,格式投影信息文件制作修改说明,Shapefile,文件的投影信息文件*,.prj,记录了,Shapefile,格式数据的投影信息，文件可以用,“,记事本,”,工具打开并编辑，记录内容可直接查看和修改。制作或修改,Shapefile,格式投影信息文件的样例如下：,PROJCSXian_1980_,3_Degree_GK_Zone_34,GEOGCS,GCS_Xian_1980,DATUMD_Xian_1980,SPHEROIDXian_1980,6378140.0,298.257,PRIMEMGreenwich,0.0,UNITDegree,0.0174532925199433,PROJECTION,Gauss_Kruger,PARAMETERFalse_Easting,34500000.0,PARAMETERFalse_Northing,0.0,PARAMETERCentral_Meridian,102.0,PARAMETERScale_Factor,1.0,PARAMETERLatitude_Of_Origin,0.0,UNITMeter,1.0,其中标注下划线部分为需要按数据情况修改的内容：,1,投影名称及带号：,3_Degree_GK_Zone_34,2,东伪偏移（东偏）参数：,34500000.0,3,中央经线经度：,102.0,基本农田数据质量检查软件,59,图层属性数据结构和表格数据结构一致检查,一般为存在多余字段、缺少字段、字段类型与标准类型不符、字段长度与标准长度不符等。根据错误描述将数据修改为正确的属性结构。,基本农田数据质量检查软件,60,数值范围符合性检查,该类数据的错误主要是字段所填值不在规定的值域范围内。根据错误描述将数据修改为正确的数值。,基本农田数据质量检查软件,61,代码一致性检查,该类数据的错误主要是字段所填值不在规定的词表中，或没有填写。根据错误描述将数据修改为正确的代码。,基本农田数据质量检查软件,62,行政区代码一致性检查,检查编码体系中包含行政区代码的字段，其行政区代码是否与数据集的行政区代码是否一致。,基本农田数据质量检查软件,如本县的行政区代码为,410804,，而基本农田保护片块编号的行政区代码为,410821,。,如本地区存在飞地，飞地按权属编码，属于飞地引起的检查错误请标注例外。,63,基本农田面积一致性检查,检查保护片块图层属性,“,基本农田面积,”,与其范围所包含的基本农田图斑中的,“,基本农田面积,”,之和比较是否一致。,基本农田数据质量检查软件,基本农田图斑层,340154.58+103995.52+56782.39=500932.49,基本农田保护片块,500892.89,64,基本农田面积一致性检查,基本农田数据质量检查软件,65,空间图形数据检查,一般指图形拓扑错误。如自相交、重叠、缝隙等。此类错误在建库平台软件一般可以自查。,在,“,面层拓扑关系,”,检查中，对于规则,“,应不存在缝隙（,Must Not Have Gaps,）,”,检查，由于,ArcGIS,软件本身的问题,会将最外层多边行显示为错误，系统目前尚不能自动将其标注为例外，请手动将其标注为例外，同样对于沿海地区的岛屿也可这样处理。,基本农田数据质量检查软件,66,表格数据数值范围符合性检查,要注意表格数据报错定位是根据字段,OBJECTID(,记录顺序号,),来定位的。该字段是表格中没有的，为方便数据定位在质检任务中增加的，修改数据时要根据保护片块编号（,BHPKBH,）去定位。,基本农田数据质量检查软件,67,查看系统日志文件,该文件在系统安装目录（如,:,“,C:Program Files,基本农田数据质量检查软件,logerror,”,）下，通过查看文件可帮助分析任务创建失败或数据错误的原因。,基本农田数据质量检查软件,68,错误分类、任务目录、数据目录切换,基本农田数据质量检查软件,69,SQL,查询,基本农田数据质量检查软件,70,要素统计,基本农田数据质量检查软件,71,交互检查,交互检查指矢量栅格一致性检查,基本农田数据质量检查软件,交互检查图形窗口,交互检查内容,72,基本农田数据质量检查软件,分别从左右两幅相同位置打点，获取配准点对（最少三对），然后点击配准，数据配准完成。,地图配准,73,栅格图与矢量图联动,基本农田数据质量检查软件,将工具栏的地图联动选上,则在任一窗口移动、放大、缩小图形,/,图像，栅格图与矢量图将联动,74,绘制错误标识点,基本农田数据质量检查软件,绘制错误标识点后，系统将自动记录为一条错误。标志点可清空删除。,75,四、注意事项,76,注意事项,数据年份的选择,创检质检任务时,要注意数据年份的选择,这一点尤其重要,因为下一步的待检数据中的矢量数据的命名规则的检查要用到年份,否则可能读取不到数据。,77,加载任务时，任务路径应选择任务名称一级，数据路径要选择到数据名称（不用选择外部数据）,外部数据要符合组织的目录，否则不能加载。,错误定位要点击到规则（不能是文件夹），否则不能定位。,注意事项,78,交互检查必须影像校正后，才能进行地图联动和绘制错误标识点。,要注意汇交要求栅格数据的目录名称为,“,2.,栅格图数据,”,而不是,“,2.栅格数据,”,。,现用户,OFFICE,为,2010,，但汇交要求中自检结果的格式要求为,OFFICE 2003,格式。,要将自检结果拷贝到相应组织单元的说明文档目录。,注意事项,79,关于数据完整性。质检错误记录提示,“,XXX,缺失,”,、,“,冗余文件,”,等，应按照错误提示对数据作修改。对于,“,冗余文件,”,的修改，应注意不能简单将文件删除，此类错误有可能是由于文件命名错误造成。,创建检查任务时，首先要查看用户的自检报告，从中读取检查数据的比例尺，要确保我们检查的比例尺与用户自查的比例尺一致。,注意事项,80,由于采用,InstallShield12,安装包制作软件,软件在卸载后提示,“,立即重启系统,”,和,“,稍后重启系统,”,，建议选择,“,立即重启系统,”,，如果用户不重启系统而接着安装质检软件，则再次卸载质检软件时可能会出现卸载失败的问题。正确方法应该是卸载质检软件后，重启系统，再次安装质检软件。,注意事项,81,新建任务时，请确保检查数据未被其它系统使用，如果数据被这些系统打开（如,ArcGIS,）,可能会影响数据导入。,注意事项,82,注意事项,基本农田保护图斑图层投影文件,外部数据地类图斑图层投影文件,要求外部数据的投影与待检数据一致,。,例如左图样例为不同的投影体系,待检数据为高斯投影,外部数据为经纬度数据,83,注意事项,规划未完全执行,要注意任务规则中的标红内容，这应是由于缺少数据或其它原因造成该项目检查规则未能执行。,84,注意事项,规划未完全执行,该规则未执行的原因是缺少图层,85,
