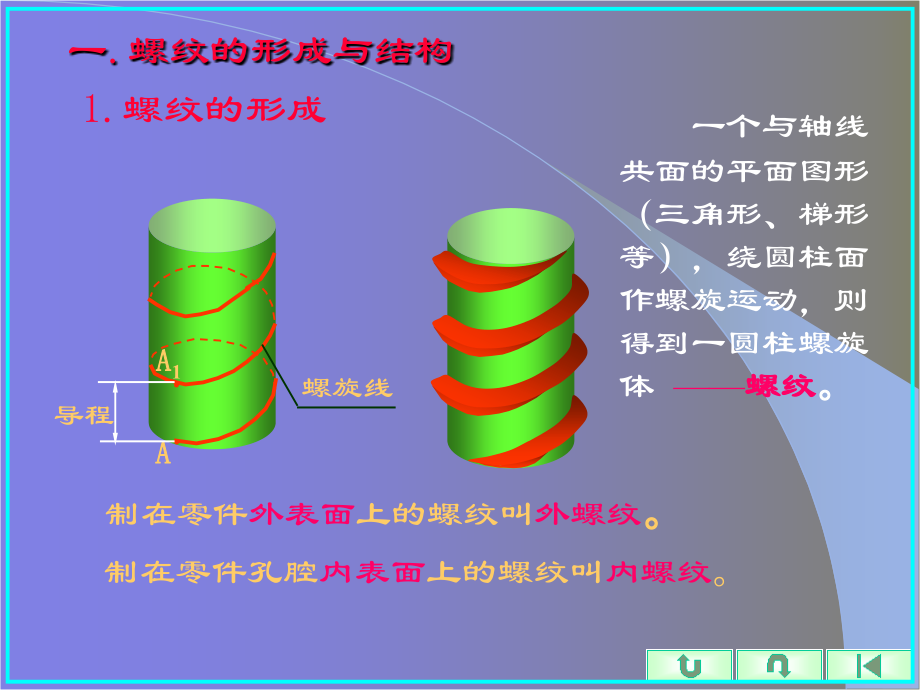

,按一下以編輯母片標題樣式,*,*,按一下以編輯母片,第二層,第三層,第四層,第五層,第十二讲 螺纹画法,二,.,螺纹的要素及分类,一,.,螺纹形成与结构,画法几何与工程制图,三,.,螺纹的画法,四,.,螺纹的标注,五、,螺纹紧固件的画法,六、,螺纹紧固件装配图的画法,七、,键 联 接,A,A,1,导程,螺旋线,一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体,螺纹,。,制在零件,外表面,上的螺纹叫,外螺纹,。,制在零件孔腔,内表面,上的螺纹叫,内螺纹,。,一,.,螺纹的形成与结构,1.,螺纹的形成,2.,螺纹的结构,a.,螺纹末端,倒角（圆锥面）,平顶,圆顶（球面）,车外螺纹,车内螺纹,工件,卡盘,螺纹的加工方法：,车刀,b.,螺尾和退刀槽,螺 尾,开始退刀,退出车刀,退刀槽,车刀,车刀,内退刀槽,外退刀槽,退刀纹,螺纹收尾,二,.,螺纹的要素及分类,1.,螺纹的牙型,三角形,在通过螺纹轴线的剖面上，螺纹的轮廓形状。,梯形,锯齿形,常用的有：,牙型,大径,：与,外螺纹牙顶,或,内螺纹牙底,相切的,假想圆柱面的直径。,D,、,d,小径,：与,外螺纹牙底,或,内螺纹牙顶,相切的,假想圆柱面的直径。,D,1,、,d,1,牙底,牙底,牙顶,牙顶,小径,大径,2.,螺纹的大径、小径和中径,外螺纹,内螺纹,牙顶,牙底,牙底,牙顶,大径,D,、,d,小径,D,1,、,d,1,中径,D,2,、,d,2,一个假想圆柱的直径。该圆柱的母线通过牙型上,沟槽和凸起宽度相等,的地方。,纹螺纹的中径,沿,一条螺旋线,形成的螺纹叫做,单线螺纹,；沿,两条或两条以上,在轴向等距分布的螺旋线所形成的螺纹叫做,多线螺纹,。,单线螺纹,双线螺纹,3.,螺纹的线数,n,螺纹上相邻两牙在中径线上对应两点之间的轴向距离,P,称为螺距。,同一条螺纹上,相邻两牙在中径线上对应两点之间的轴向距离,P,h,称为导程。,单线螺纹,：,P=P,h,多线螺纹,：,P=P,h,/n,=,导程,螺距,螺距,导程,4.,螺距和导程,右旋,(,常用,),左旋,注意,：只有上述各,要素完全相同,的内、外,螺纹才能旋合在一起。,5.,螺纹的旋向,6.,螺纹的分类,按用途分为：,连接螺纹,传动螺纹,按是否符合标准分为：,标准螺纹,（牙型、大径、螺距,),非标准螺纹,（牙型不标准，如矩形）,特殊螺纹,（牙型标准、大径、螺距不标准）,联,接,螺,纹,传,动,螺,纹,M,G,Tr,B,粗牙,细牙,螺 纹,管 螺 纹,梯形螺纹,锯 齿 形,螺,纹,普 通,是最常用的联接螺纹,用于细小的精密或薄壁零件,用于水管、油管、气管等薄壁管子上，用于管路的联接。,用于各种机床的丝杠，做,传动用。,只能传递单方向的动力。,螺 纹 种 类,特征,代号,外 形 图,用 途,常用的几种螺纹的特征代号及用途,牙顶用粗实线表示,(,外螺纹的大径线，内螺纹的,小径线,),。,牙,底用细实线表示,(,外螺纹的小径线，内螺纹的,大径线,),。,在投影为圆的视图上，表示牙底的细实线圆只,画,约,3/4,圈。,螺纹终止线用粗实线,表示。,当需要表示螺纹收尾时，螺尾部分的牙底线,与,轴线成,30,。,不论是内螺纹还是外螺纹，其剖视图或断面图,上的,剖面线都必须画到粗实线,。,三,.,螺纹的画法,大径线画粗实线,倒角圆不画,小径圆约画,3/4,圈,外螺纹剖视画法：,小径,大径,A,A,螺纹终止线画一小段,剖面线画到大径线,A,A,小径线画细实线且画到倒角内,小径,0.85d,螺纹终止线画粗实线,1.,外螺纹画法,螺纹终止线,大径线画细实线,小径线画粗实线,倒角圆不画,大径圆约画,3/4,圈,剖面线画到小径线,即粗实线位置,A,A,A,A,2.,内螺纹画法,120,钻孔,118,0.5D,攻丝,容易出错的地方,不穿通螺纹孔的画法,:,A,A,3.,螺纹连接的画法,A,A,旋入深度,画图要点：,大径线和大径线对齐；小径线和小径线,对齐。,旋合部分按外螺纹画；其余部分按各自,的规定画。,按不剖画,内、外螺纹剖面线方向相反,画图步骤：,画外螺纹,确定内螺纹的端面位置,画内螺纹及其余部分投影,C2,倒角,退刀槽,螺尾,C2,C2,与轴线成,30,b,4.,螺纹局部结构的画法与标注,5.,螺纹牙型的表示,1),重合画法,2),移出局部放大,5:1,6.,螺纹相贯的画法,螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。,四、螺纹的标注,标注的基本格式,特征代号,公称直径,导程,(P,螺距,),旋向,公差带代号,旋合长度代号,粗牙螺纹不标注螺距。,旋合长度为中等时，,“,N,”,可省略。,右旋螺纹不用标注旋向，左旋时则标注,LH,。,右旋,左旋,长：,L,中等：,N,短：,S,中,径,和,顶,径,公差带代号,公差带代号应按顺序标注中径、顶径公差带代号。,单线螺纹,导程,(P,螺距,),螺距,改为,。,标注示例,M202LH,5g6g,S,普通螺纹,大径,d,20,螺距,P2(,细牙,),短旋合长度,顶径公差带代号,左旋,中径公差带代号,例,1,：,例,2,：,Tr4014(P7),7H,L,梯形螺纹,大径,D,40,导程,14,螺距,P7,线数,2,中径、顶径公差带代号,长旋合长度,右旋,M202,标注方法,M20-,7,H,G1,记住：,尺寸界线应,从大径引出！,注：,G,右面的数字不是管螺纹的大径，而,是它的尺寸代号,。,外螺纹,管螺纹,1,内螺纹,六角螺母,规定标记：,螺母,GB/T 6170 M12,2d,0.8d,简化画法：,国标号,螺纹规格,常用的螺纹紧固件有：,螺栓、螺钉、螺柱、螺母和垫圈等,。由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记。,标记方法按,“,GB,”,有关规定,。,例：,其中：,d=,螺纹大径,五、螺纹紧固件的画法,规定标记：,螺栓,GB/T 5780 M12,80,简化画法：,螺栓长度,例：,垫圈,规定标记：,垫圈,GB/T 97.1 12,简化画法：,规格,指用于,M12,的,螺栓或螺钉,0.15d,1.1d,2.2d,例：,d,（由设计决定）,0.7d,2d,0.1d,45,l,六角头螺栓,规定标记：,螺钉,GB/T 65 M12,l,0.2d,0.3d,1.5d,d,0.6d,l,2d,0.1d45,开槽圆柱头螺钉,简化画法：,例：,螺钉,螺栓装配图的简化画法,l,计,=t,1,+t,2,+0.15d(,垫圈厚,),+0.8d(,螺母厚,)+0.3d,螺栓、垫圈、螺母按不剖画,螺栓的有效长度按下式计算,计算后查表取标准值,两块板的剖面线方向相反,t,1,l,0.3d,t,2,被连接件的孔径,=1.1d,六、螺纹紧固件装配图的画法,先画俯视图较方便,画图步骤：,t,bm,l,0.5d,bm:,钢：,bm=d,铸铁,:bm=1.25d,或,1.5d,铝,:bm=2d,螺钉长度：,l,计,=bm+t,螺钉装配图的简化画法,允许将螺,纹画到底,螺钉末端应画,到什么位置？,螺纹终止线应画,到什么位置？,小径线未对齐,常见的几种错误画法：,应为,?,度,倾斜,?,度,剖面线画到,?,位置,画在何处？,粗、细线,t,b,m,l,l,计,=t+0.15d+0.8d+0.3d,bm,同螺钉,由被联接件的材料决定。,螺柱长度,:,螺柱联接装配图的比例画法,0.2d,2.5:1,d,0.4d,0.25d,2.5:1,柱端紧定螺钉,利用端部小圆柱插入机件上的小孔或环槽起定位、固定作用。,紧定螺钉分,锥端,、,柱端,、,平端,三种。,锥端紧定螺钉,靠端部锥面顶入机件上的小锥坑起定位、固定作用。,平端紧定螺钉,靠其端平面与机件的摩擦力起定位作用。,紧定螺钉联接装配图的比例画法,键的功用,(,一,),键的功用、种类及标记,用键将轴与轴上的传动件,(,如齿轮、皮带轮等,),联接在一起，以传递扭矩。,轴,键,皮带轮,七、,键 联 接,普通平键,半圆键,钩头楔键,键的标记,长度,=100mm,标记,:,键,16,100 GB1096-79,例：,圆头普通平键,(A),型,宽度,=16mm,表示：,16,100,键的种类,轮,键,轴,平键联接的画法：,纵向剖切,按不剖画,横向剖切,画剖面线,（二）,键联接的画法,钩头楔键键联接的画法：,半圆键联接的画法：,d,d-,t,L,b,、,t,、,L,可按轴径,d,从标准中查出。,b,t,键槽深度,b,键槽宽度,注,:,（三）,轴上键槽画法及尺寸注法,b,D,D+,t,1,t,1,、,b,可按孔径,D,从标准中查出。,注,:,b,键槽宽度,t,1,轮毂上键槽深度,（四）,轮毂上键槽画法及尺寸注法,作业：,43,页,画螺纹连接图,A3,图纸,名称：,螺纹连接,10,号字,1.,螺栓连接,M1:1,螺栓,GB/T 5782-2000 M20,L,(L,计算后取公称系列值）,螺母,GB/T 6170-2000 M20,垫圈,GB/T 97.1-2000 20,上下板厚各,40,2.,开槽圆柱头螺钉连接,M2:1,螺钉,GB/T 65-2000 M10,L,(L,计算后取公称系列值）,上板厚,20,下板厚,30,材料为钢,
