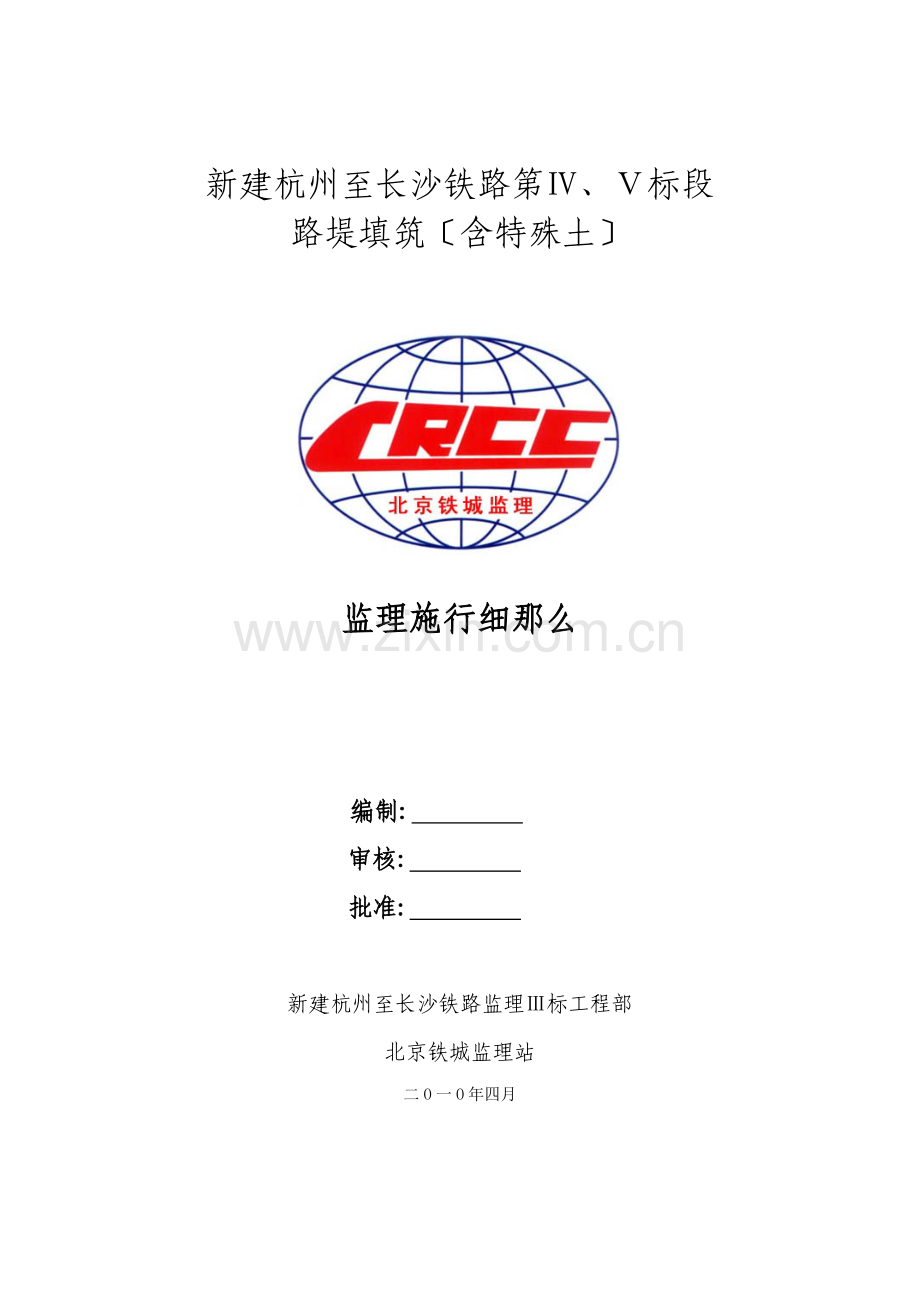

新建杭州至长沙铁路第Ⅳ、Ⅴ标段
路堤填筑〔含特殊土〕

监理施行细那么

编制:
审核:
批准:

新建杭州至长沙铁路监理Ⅲ标工程部
北京铁城监理站
二O一O年四月

目 录

第一章、 专业工程特点及技术、质量

第二章、 监理工作范围及重点

第三章、 监理工作流程

第四章、 监理工作控制要点、目的及监控手段

第五章、 监理工作及措施

沪昆铁路杭长客运专线 监理施行细那么
第一章、专业工程特点及技术、质量
1 工程特点
本段
里程为DK118+7494～DK212+155段标段线路位于浙江金华内属丘陵低山及河流冲积阶地。丘陵低山区大多相对高差不大约50～200m丘陵区内镶嵌一连串中新生代红色盆地呈长条或椭圆状盆地内地势较低多呈缓丘状。
本段地处沿海地区沿线特殊岩土为软土和膨胀土；段路基长度为23.477km正线采用桩加固站线采用复合地基处理。路基类型有：路基边坡防护工点、特殊地质路基工点、深路堑工点、不良地质路基工点、浸水路堤、、陡坡路堤等。
2主要技术
铁路等级：客运专线
正线数目：双线
速度目的值：350km/h
线间距：5m
最小曲线半径：7000m
坡度：20
牵引种类：电力
列车类型：电动车组
建筑限界：新建时速350公里客运专线建筑界限
2.1．路基面宽度根据?客运专线无砟轨道铁路设计指南?规定；无砟轨道路基面宽度采用13.4米。
2.2.基床:基床表层厚度为0.7米,底层厚度为2.3米。无砟轨道基床表层与混凝土支承层总厚度为0.7米,底层厚度为2.3米其中基床表层厚度不小于0.4米并在无砟轨道混凝土支承层外至电缆槽内侧设0.08米厚沥青混凝土〔或C25混凝土〕防渗层。
2.3.沉降控制
〔1〕沉降:无砟轨道铺设完成后的工后沉降应满足调整和线路竖曲线圆顺的要求。工后沉降一般不得超过扣件允许的沉降调高量15mm长度大于20米的路基允许的沉降量为30mm路桥交界处的差异沉降不大于5mm过度段沉降造成的路基与桥梁的折角不大于千分之一。
〔2〕路基预压:按照42个月建成的施工工要求为减少路基因地层变化引起的不均匀沉降及满足工后沉降的要求对预压大于3～6个月的路基填筑后必须预压或放置6个月以上对预压只有3～6个月的路基可以通过加强地基处理措施选择优质填料和进步压实来保证对于小于3个月预压的路基地段应通过调整施
工组织来到达满足3个月路基预压的要求预压高度：由于预压时间受工控制预压高度按2～4m考虑。
3 编制根据
3.1. 已批准的新建杭州至长沙铁路工程监理规那么。
3.2. 与建立签订的委托监理合同。
3.3.?建立工程质量理?第279。
3.4.?铁路建立工程监理?〔TB2-2007〕。
3.5.?新建时速200～250公里客运专线铁路设计暂行规定?〔铁建
设[2005]140〕
3.6.?客运专线无砟轨道铁路设计指南?铁建立[2005]754。
3.7.?铁路混凝土及砌体工程施工?TB10210-2001。
3.8.?客运专线铁路路基工程施工技术指南?TZ212-2005。
3.9.?客运专线无砟轨道铁路工程施工技术指南?TZ216-2007。
3.10.?客运专线铁路路基工程施工质量验收暂行?铁建立[2005]160。
3.11．?客运专线无砟轨道铁路工程施工质量验收暂行?铁建立[2007]85
3.12．建立已批准的完好的工程工程设计及有关。
3.13．已批准的新建杭州至长沙铁路工程施工组织设计及专项施工方案。
第二章．监理工作范围及重点
1.原地面处理的控制。
2.桩桩头处理的控制。
3.路堤填料材料种类、质量的控制使用、运输、存放的控制。
4.路堤填料材料使用、运输、存放的控制。
5.土工材料的种类、质量的控制。
6.基床以下路堤施工工艺及填筑施工质量的控制。
7.路堤的沉降观测〔略、见测量监理施行细那么〕。
8.相关工程的质量控制。

第三章、监理工作流程
1. 基床以下路堤施工准备阶段的监理工作流程

总监理工程师组织监理人员熟悉设计

协助建立对路基专业施工图会审

参加路基设计技术交底、对承包进展监理交底

审查路基专业施工组织设计

核验路基中线测量成果

审查开工并签署

审查架子队理队伍是否符合要求

审查机械设备、人员是否符合要求

2.基床以下路堤工程质量控制监理工作流程

组织图纸会审
参加设计交底
审批施工组织设计
签认“施工组织设计报审表〞
审定架子队理是否符合要求
监理机构签认必要后施工可进展下一道工序施工
参加隐蔽工程验收

签认“工程验收认可书〞或签认“不合格工程书〞
审定构造用原材料、
设备、构件的质量
对影响使用功能和观感的材料进展质量预控。

签认“建筑材料报验单〞
检验分部、分项工程质量

签认各分部、分
项工程质量验收单。

3. 基床以下路堤施工工序质量控制监理工作流程

整改、返修
工序施工完毕

施工自检

向专业监理工程师报验

试验检测
会同现场检查

检查合格
检查不合格

签署检验批
合格

进入下道工序

4.路堤隐蔽工程、分部分项工程质量控制监理工作流程

承包

〔不能进展下一道工序〕

分部、分项工程质量验收完成 自评合格

质量保证资料
齐全、合格
隐蔽工程检查、分项、分部
验收记录签认完成

施工填“工程报验单〞报监理

监理工程师

检查分部分项工程质量是否合格
检查质量保证资料
是否符合要求
隐蔽工程检查、分部。分项工程是否完成

合格
签认“工程检验认可书〞
不合格
签认“不合格工程单〞

下一道工序

5. 路堤原材料、构配件及设备质量控制监理工作流程

施工填报：“建筑材料报验单〞“进场设备报验单〞
监理工程师
检查原材料、构配件及设备的合格证、自试记录等
对影响使用功能和观感的原材料、构配件及设备进展质量预控
不同意：“建筑材料报验单〞
不签认：“进场设备报验单〞

同意：“建筑材料报验单〞
签认：“进场设备报验单〞

监理现场检验质量
承包在指定部位
使 用

第四章、 监理工作控制要点、目的及监控手段
第一节 监理工作控制要点
1、 对路基基床以下路堤填料的控制
基床以下路堤应选用A、B组填料和碎石类、砾石类填料。
中选用硬质岩石及不易风化的软质岩的碎石时应级配较好块石类填料的粒径不得大于15㎝。
2、基床以下路堤的填筑质量的控制
2.1、基床以下路堤填筑前准备
①施工前应做好土石方的调配方案。取土场应根据设计要求和施工地段总的土石方调配方案并结合路基排水和当地土地利用、环保规划进展布置不得任意挖取。
②施工前应进展现场填筑压实工艺试验确定不同压实机械、不同填料施工含水率的控制范围、适宜的松铺厚度和相应的碾压遍数、最正确的机械配套和施工组织。压实机械宜选用重型振动压路机。
③试验段位置应选择在地质条件、断面形式均具有代表性的地段长度不宜小于100m。
2.2、路堤填筑
①基床以下基床以下路堤填筑应按“三阶段、四区段、八流程〞的施工工艺组织施工每个区段的长度应根据使用机械的才能、数量确定一般宜在200m以上或以构造物为界。各区段或流程内严禁几种作业穿插进展。
② 路堤应沿横断面全宽、纵向分层填筑压实不得出现纵向接缝。当原地面上下不平时应先从最低处分层填筑并由两边向中部填筑。路基边坡两侧超填宽度不宜小于50cm开工时应刷坡整平。
③ 分层填筑厚度应根据压实机械的性能、填料的种类和压实度的要求通过现场工艺试验确定。采用碎石类土填筑时分层的压实厚度不应大于40cm；采用砂石类土填筑时分层的压实厚度不应大于30cm。分层填筑的最小分层厚度不宜小于10cm。
④ 不同性质的填料应分别填筑不得混填。每一程度层的全宽应用同一种填料填筑每种填料层累计总厚不宜小于50cm当上下相邻填层使用不同种类及颗粒条件的填料时其粒径应符合?客运专线铁路路基工程施工质量验收暂行?的规定和要求。
⑤ 填料摊铺应使用推土机进展初平再用平地机进展平整填层面应无显著的部分凹凸并应做成向两侧横向排水坡。
⑥ 填筑路堤时必须严格控制其填料的含水率在工艺试验确定的施工允许含水率范围内。填料含水率较低时应及时采用洒水措施洒水可采用取土场内提早洒水闷湿和路堤内搅拌的。填料含水率过大时宜采用场内开挖沟槽降低水位和用推土机松土器翻松晾晒相结合的或将填料运至路堤摊铺晾晒。
⑦ 压实顺序应按先两侧后中间先静压后弱振、再强振的操作程序进展碾压。各种压路机的碾压行驶速度不宜超过4㎞∕h。各区段交接处应互相重叠压实纵向搭接长度不应小于2m沿线路纵向行与行之间压实重叠不应小于40cm上下两层填筑接头应错开不小于3.0m。
2.3、路堤填筑施工控制
① 施工中应检查核对填料的试验和实际使用情况当实际使用填料发生变化时应另取样做土工试验进展鉴定。
② 在每一层的填筑过程中应确认填料质量、含水率、铺土厚度、填料外表平整度符合设计及规定后再进展碾压。
③ 填筑高度小于基床厚度的路堤基底处理应符合?客运专线铁路路基工程施工技术指南?第4.2节的有关规定处理后的质量检验应根据所处路堤部位的要求进展。
④ 基床以下路堤应优先选用A、B组填料。其压本质量按表-1的要求控制。砂类土、细砾石、碎石类及粗砾土采用K30和n两项指标。
表-1 基床以下路堤填筑压本质量
填料
压实
砂类石及细砾土
碎石类及粗粒土
A、B、C组〔不含细粒土、粉砂及易风化软质岩块石土〕填料及改进土
地基系数K30
(Mpa/m)
≥110
≥130
变形模量EV2(MPa)
≥45
≥45
压实系数K
—
—
孔隙率n
＜31
＜31
注：当改进土采用物理改进时其压实应符合本表规定；当采用化学改进时其压实除符合本表外还应符合设计提出的技术要求。
⑤ 基床以下路堤顶面外形尺寸允许偏向按表-2的要求控制。
表-2 基床以下路堤顶面外形尺寸允许偏向
序
工程
允许偏向
1
中线至边缘间隔
±50mm
2
宽度
不小于设计值
3
横坡
±0.5
4
平整度
不大于15mm

第二节 监理工作目的
路堤填筑的施工质量必须到达设计、施工合同和监理合同要求的目的值。

第三节 监理监控手段
1 测量或量测监控手段：
1.1监理站装备全站仪、水准仪、直尺等必要的测量仪器对需要测量的部位进展复核。
1.2 监理有专业测量监理工程师按验收要求对施工的测量放线成果进展抽查发现问题要求施工重新测量。
1.3对临近既有线式建筑物应进展沉降变形位移观测。
2 试验监控手段：
2.1 对路基填料进展见证试验和平行试验抽检。
2.2 对各种原材料进场前必须检查其合格证及其质量证明并按规定进展见证取送样试验必要时进展平行抽检。

第五章 监理工作及措施
第一节 监理工作
1 旁站监视
在关键部位或关键工序施工过程中由监理人员在现场进展的监视活动。
2 见证
由监理人员现场监视某工序全过程完成情况的活动。
3 平行检验
监理工程部利用一定的检查或检验手段,在承包自检的根底上对重要的分项工程或对质量有疑心的材料、预应力钢绞线和混凝土施工质量按照一定的比例进展检查或检验的活动。
4 巡视
现场监理人员对正在施工的部位或工序在现场进展的定时或不定时的监视活动。总监理工程师经常巡查工地。
5 指
监理工程师适用监理合同赋于指控制权对施工提出书面的和要求。
6 支付控制手段
质量监理以计量支付控制权为保障手段。
7 监理工程师单
监理工程师利用口头或书面对任何事项发出并催促承包商严格遵守和执行监理工程师的。
7.1 口头：对一般工程质量问题或工程事项口头承包商整改或执行,并用监理工程师单形式预以确认。
7.2 监理工作联络单：有经历的监理工程师提醒承包商注意的事项用监理工作联络单形式。
7.3 监理工程师单：监理工程师在巡视旁站等各种检查时发现的问题用监理单书面承包商并要求承包商整改后再报监理工程师复查。
7.4 工程暂停：对承包商违规施工监理工程师预见到会发生重大隐患应及时下达全部或部分工程暂停〔一般情况下宜事先与业主沟通〕。
第二节 监理工作措施
1事前控制措施
在各工程正式施工活动开场前对各项准备工作及影响质量的各因素和有关方面进展质量控制是施工阶段质量控制工作的重点应制订实在可行的控制措施。
1.1 审查施工队伍资质及施工人员素质
审查承包承当该项任务的施工队伍员资质与条件是否符合要求经监理工程师审查认可后可进场施工。
1.2 严格审查施工组织设计或施工方案
对重点部位的施工要求施工在开工前报送详细的施工方案。监理工程师应着重审查：质量、平安保证体系是否健全；主要技术组织措施是否具有针对性、是否平安有效；施工程序是否合理。经监理方审批同意前方可施行。
1.3 施工机械、设备的质量控制
对工程质量有重大影响的施工机械、设备如压路机、平地机、挖掘机和电机设备等应审查其设备的选型是否恰当；审查承包提供的技术性能的中所说明的机械性能是否满足质量要求和合适现场条件；凡不符合质量要求的不能使用。
1.4 严格审查分包的资质
未经监理方审查认可和经查不能保证施工质量的分包不得进场施工；催促、检查各分包建立质量保证体系。
1.5 做好施工图纸会审工作
1.5.1 总监理工程师应组织专业监理工程师认真熟悉施工图纸及有关设计说明和技术资料理解设计意图和各项技术要求；
1.5.2 核对〔如边设计边施工那么应该对已有正式图纸〕及说明是否齐全、清楚图中尺寸、坐标、标高及线是否准确一致。
2 事中控制措施
2.1 协助施工建立和完善工序控制体系。把影响工序质量的因素都纳入理状态。对重要工序应建立质量理点及时检查或审核各分包提交的质量统计分析资料和质量控制图表。
2.2 监理站应按质量方案目的要求催促施工加强施工工艺理认真执行工艺和操作规程以进步工程质量稳定性；加强工序控制对隐蔽工程实行验收签证制对关键部位进展旁站监理中间检查和技术复核防止质量隐患。各专业监理工程师还要做好工作日记认真做好数据统计和数理分析对不符合质量的提出专题由总监理工程师签发送业主及施工。检查施工是否严格按照施工和设计图纸要求进展施工。监理工程师应经常深化现场检查施工质量如发现有不按照和设计要求施工而影响工程质量时应及时向施工负责人提出口头整改或工地巡视单如整改不力或坚持不改由总监理工程师直接向施工签发书面整改单。
2.3 监理站在接到隐蔽工程报验单后应及时派监理工程师做好验收工作。在验收过程中如发现施工质量不符合设计要求必要时应以整改书的形式施工待其整改后重新进展验收未经复验签证一律不得进展隐蔽。
2.4 监理工程师应认真履行监视职责深化施工现场到达预控为主及时发现早处理防止漏检和失检。
2.5 组织现场质量协调会。及时分析、工程质量、平安情况并协调有关间的业务活动。
2.6 坚持记好质量监理日记。认真做好统计数据处理分析对不符合质量的提出加以处理。
3 事后控制措施
3.1 催促施工做好开工验收的各项资料做好开工验收前的各项工作。
